Infiniti EX35. Manual - part 1454





TM-204

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

TRANSMISSION ASSEMBLY

19.

Manual shaft oil seal

20. Manual shaft

21. O-ring

22.

Band servo anchor end pin

23. Detent spring

24. Spacer

25.

Seal ring

26. Snap ring

27. Return spring

28.

O-ring

29. Servo assembly

30. Snap ring

31.

Sub-harness

32. Control valve with TCM

33. Bracket

34.

A/T fluid temperature sensor 2

35. Clip

36. Oil pan mounting bolt

37.

Oil pan

38. Magnet

39. Drain plug

40.

Drain plug gasket

41. Oil pan gasket

42. Terminal cord assembly

43.

O-ring

44. Retaining pin

45. Transmission case

A.

For tightening torque, refer to

TM-226, "Assembly"

.

Refer to

GI-4, "Components"

 for symbols in the figure.

TRANSMISSION ASSEMBLY

TM-205

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

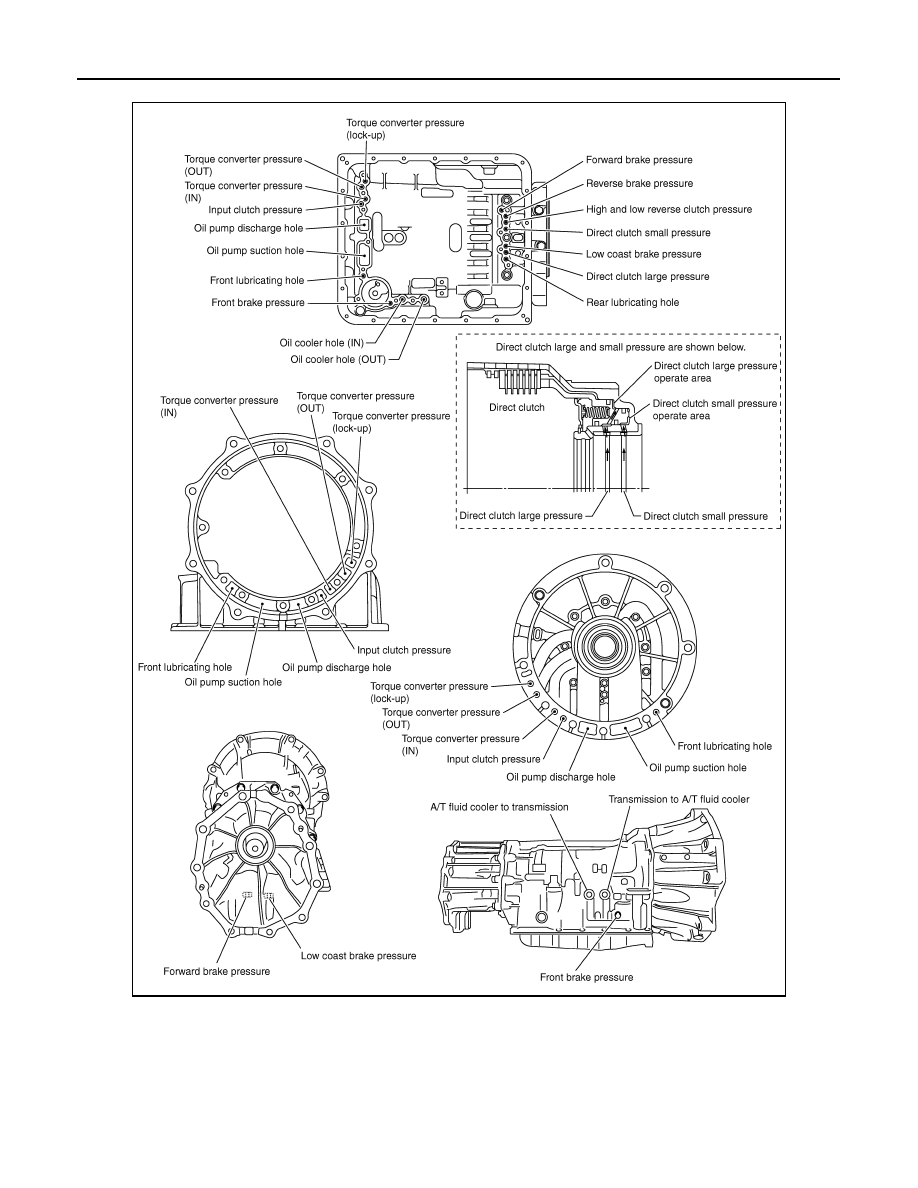

Oil Channel

INFOID:0000000003130646

2WD

JSDIA0623GB

TM-206

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

TRANSMISSION ASSEMBLY

AWD

JSDIA0625GB

TRANSMISSION ASSEMBLY

TM-207

< DISASSEMBLY AND ASSEMBLY >

[5AT: RE5R05A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

Location of Adjusting Shims, Needle Bearings, Thrust Washers and Snap Rings

INFOID:0000000003130647

2WD

SCIA8291E

Snap ring

Needle bearing

Item number

Outer diameter

mm (in)

Item number

Outer diameter

mm (in)

1

67.5 (2.657)

10

80 (3.149)

2

182.4 (7.181)

11

77 (3.031)

3

171.5 (6.751)

12

77 (3.031)

4

70.5 (2.776)

13

47 (1.850)

5

169 (6.653)

14

84 (3.307)

6

134.3 (5.287)

15

84 (3.307)

7

180.5 (7.106)

16

92 (3.622)

8

181 (7.125)

17

60 (2.362)

9

48.4 (1.906)

18

63 (2.480)

19

92 (3.622)

20

65 (2.559)

21

60 (2.362)
