9

9-49

5. Pull the suspected fuse straight out.

Use the removal tool (1) provided in the

engine compartment fuses panel

cover.

6.Check the removed fuse and replace it

if it is blown. To remove or insert the

fuse, use the fuse puller in the engine

compartment fuse panel.

7. Push in a new fuse of the same rating,

and make sure it fits tightly in the clips.

If it is not tight, we recommend that

your vehicle be inspected by an

authorized HYUNDAI dealer.

NOTICE



Always securely install the fuse panel

cover. Water may contact the fuse and

cause an electrical failure.



Multi fuse

2C_MultiTypeMainFuse

If the multi fuse or midi fuse is blown,

contact an authorized HYUNDAI dealer.



Information



If the multi fuse is blown, we recommend

that you consult an authorized HYUNDAI

dealer.



Maintenance

9-50

Fuse/relay panel description

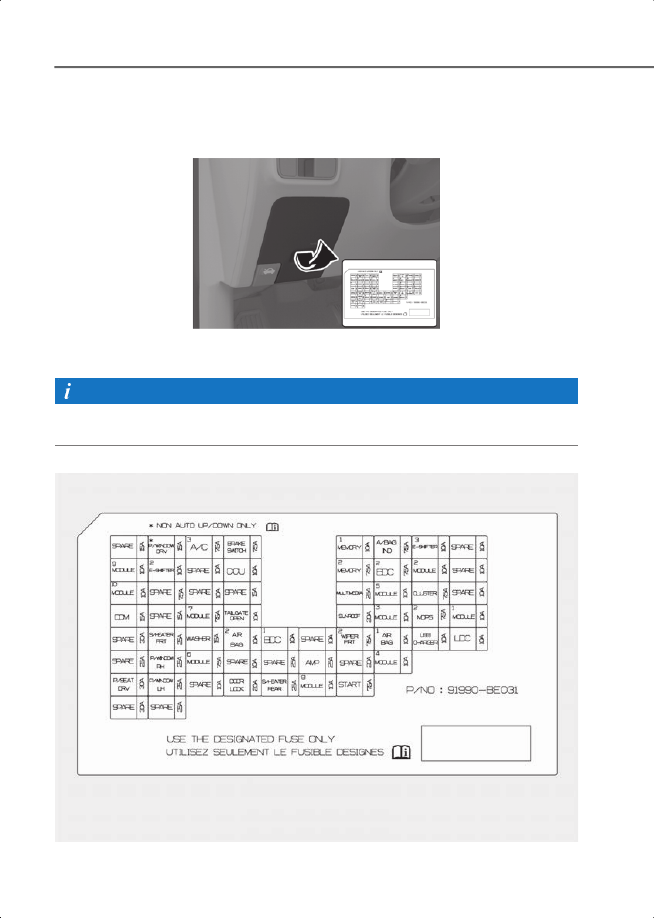

Instrument panel fuse panel

2C_InstrumentPanelFuseLabel

Inside the fuse panel cover, you can find the fuse/relay label describing fuse/relay names

and ratings.



Information



Not all fuse panel descriptions in this manual may be applicable to your vehicle. When

you inspect the fuse panel on your vehicle, refer to the fuse panel label in your vehicle.



1C_InstrumentPanelFuseLabel_2

9

9-51

Instrument panel fuse panel

Fuse Name

Fuse

Rating

Circuit Protected

SPARE

As Rated

Not Used

MODULE 9

10 A

Rain Sensor, Data Link Connector, Hazard Switch, BDC

MODULE 10

10 A

In Cabin Camera (ICC) Unit

DDM

15 A

Driver door Module

P/SEAT DRV

30 A

Driver Power Seat Switch

P/WINDOW

DRV

15 A

E/R Junction Block (Driver Power Window #1/#2 Relay)

E-SHIFTER2

10 A

SCU, Electronic ATM Shift Lever

S/HEATER FRT

25 A

Front Air Ventilation Control Module, Seat Heater Control

Module

P/WINDOW RH

25 A

Rear Power Window Switch RH, Passenger Power Window

Switch, Passenger Safety Power Window Module

P/WINDOW LH

25 A

Rear Power Window Switch LH, Driver Safety Power Window

Module

A/C 3

7.5 A

E/R Junction Block (PTC Heater 1/2 Relay), A/C Control

Module, Duct Sensor

MODULE 7

7.5 A

12 V Lithium Auxiliary Battery

WASHER

15 A

Multifunction Switch

MODULE 6

7.5 A

BDC

BRAKE SWITCH

7.5 A

BDC, Stop Lamp Switch

CCU

10 A

CCU

TAILGATE

OPEN

10 A

PDC (Tailgate Relay)

AIR BAG2

10 A

SRS Control Module

DOOR LOCK

20 A

PDC (Door Lock/Unlock Relay, Two Turn Unlock Relay)

BDC1

10 A

BDC, ATM Shift Lever

S/HEATER

REAR

25 A

Seat Heater Control Module

Maintenance

9-52

AMP

25 A

[With ISG] DC-DC Converter
[W/O ISG] AMP

MODULE 8

10 A

Driver/Passenger Smart Key Outside Handle, Power Tailgate

Module

MEMORY 1

10 A

ADAS Unit (Parking), Instrument Cluster, Cluster Unit, Mood

Lamp, Mood Lamp Unit, DC-DC Converter, A/C Control

Module, Driver/Passenger Door Mood Lamp

MEMORY 2

7.5 A

DCU

MULTIMEDIA

25 A

[With ISG] DC-DC Converter [W/O ISG] CCNC Head Unit

SUNROOF

20 A

Sunroof Blind Motor, Sunroof Glass Motor

WIPER FRT 2

7.5 A

BDC, PCB Block (Wiper LOW Relay)

START

7.5 A

[W/O SBW] Inhibitor Switch
[With SBW] BDC, E/R Junction Block (Start Relay)

A/BAG IND

7.5 A

Overhead Console Keypad

BDC 2

7.5 A

BDC

MODULE 5

10 A

AMP, CCNC Head Unit, In Cabin Camera (ICC) Unit, DC-DC

Converter, A/C Control Module, Data Link Connector,

Electro Chromic Mirror, Overhead Console Keypad, Smart

Phone Wireless Charger Unit, ATM Shift Lever IND.,

Driver/Passenger Console Switch

MODULE 3

10 A

Driver Door Module, Front Console Switch, Passenger

Airbag IND. & Seat Belt Reminder Lamp

AIR BAG 1

10 A

SRS Control Module, Occupant Detection Sensor

MODULE 4

10A

AWD ECM, ADAS Unit (Parking), Rear Corner Radar LH/RH,

Front View Camera, Crash Pad Switch

E-SHIFTER 3

10 A

SCU, Electronic ATM Shift Lever

MODULE 2

10 A

CCU, Stop Lamp Switch

CLUSTER

7.5 A

Instrument Cluster, Cluster Unit

MDPS 2

7.5 A

MDPS Unit

USB CHARGER

10 A

Front USB Charger Connector, Rear USB Charger Connector

MODULE 1

10 A

ADAS Unit (Parking), Front Console Keyboard, BDC, DCU,

CCU, DC-DC Converter, AMP, CCNC Head Unit

Fuse Name

Fuse

Rating

Circuit Protected

9

9-53

LDC

10 A

CCNC Head Unit, Smart Phone Wireless Charger Unit, USB

Jack, A/C Control Module, Instrument Cluster, Cluster Unit,

ADAS Unit (Parking), Rear Corner Radar LH/RH

Fuse Name

Fuse

Rating

Circuit Protected

Maintenance

9-54

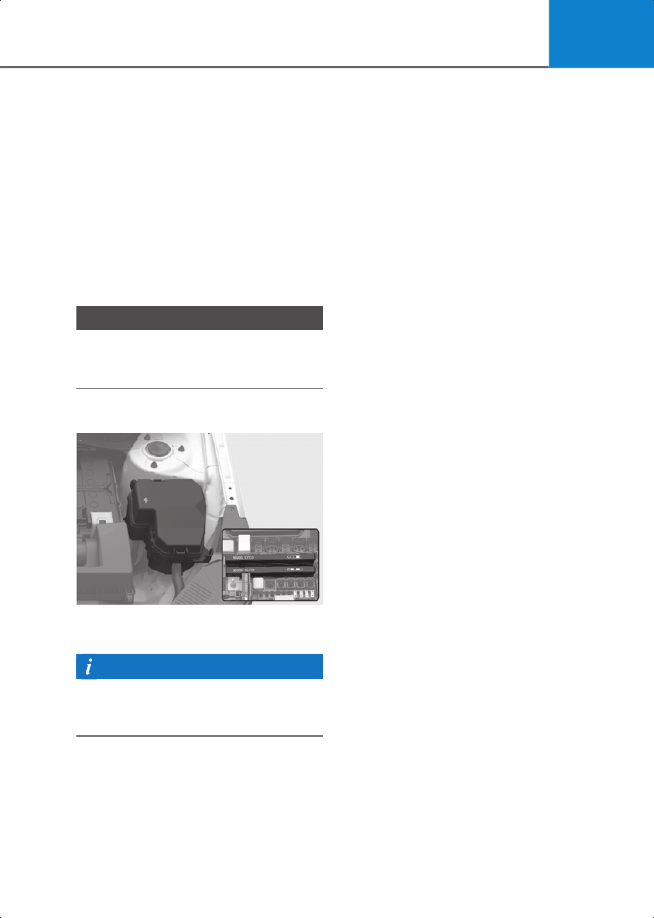

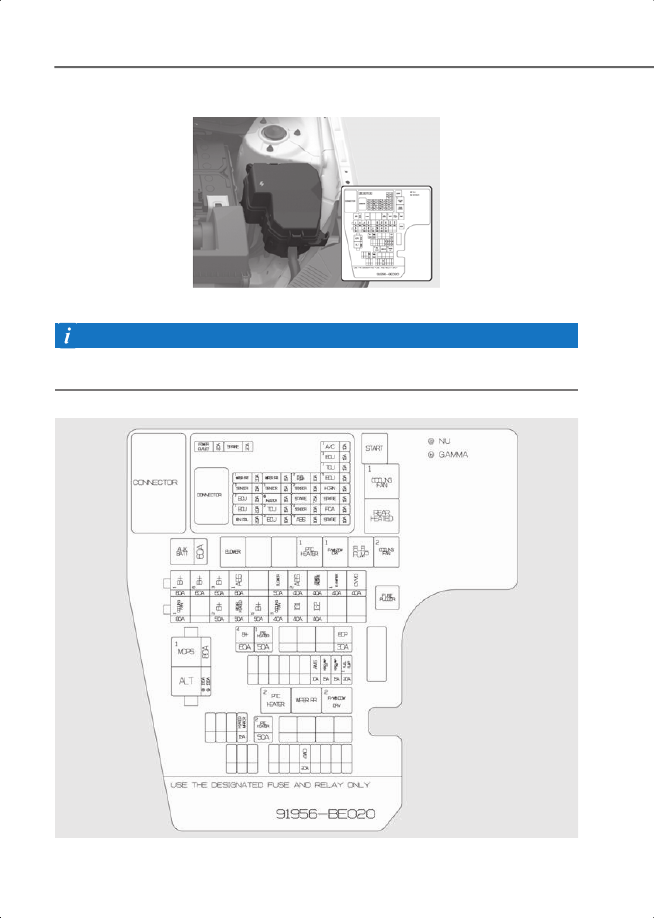

Engine compartment fuse panel (Engine compartment junction block)

2C_EngineFuseLabel

Inside the fuse panel cover, you can find the label describing fuse names and ratings.



Information



Not all fuse panel descriptions in this manual may be applicable to your vehicle. When

you inspect the fuse panel on your vehicle, refer to the fuse panel label in your vehicle.



1C_EngineFuseLabel_2

9

9-55

Engine compartment fuse panel (Engine compartment junction block)

Type

Fuse Name

Fuse

Rating

Circuit Protected

MULTI

FUSE-1

MDPS 1

80 A

MDPS Unit

ALT

150 A

Smartstream G 1.6 T-GDi : E/R Junction Block

(Fuse - 4WD, PTC HEATER2)

180 A

Smartstream G 2.0 Atkinson : E/R Junction

Block (Fuse - 4WD, PTC HEATER2)

MULTI

FUSE-2

COOLING FAN 1

80 A

Smartstream G 1.6 T-GDi : Cooling Fan

Controller

B+2

50 A

PDC (IPS9 (4CH), IPS11 (2CH), IPS12 (4CH))

REAR HEATED

50 A

E/R Junction Block (Rear Heated Relay)

B+5

50 A

PDC (Fuse - AMP, MODULE8, AIRBAG2,

SUNROOF)

COOLING FAN 3

40 A

Smartstream G 2.0 Atkinson : E/R Junction

Block (Cooling Fan 1/2 Relay)

IG1

40 A

PCB Block (ACC Relay, IG1 Relay)

IG2

40 A

E/R Junction Block (Start Relay), PCB Block (IG2

Relay)

MULTI

FUSE-3

B+1

60 A

PDC (IPS3 (4CH), IPS7 (2CH), IPS4 (1CH), IPS2

(2CH), IPS6 (2CH), IPS5 (1CH))

B+6

60 A

PCB Block (Main Relay, Wiper Front Relay, Fuse

- TCU1, ECU5, ECU3, HORN, A/C)

B+3

60 A

PDC (Fuse - MODULE9, P/SEAT DRV, S/HEATER

FRT, DDM, E-SHIFTER2, MODULE10,

P/WINDOW DRV, P/WINDOW LH/RH)

ABS1

60 A

ESP Module

BLOWER

50 A

E/R Junction Block (Blower Relay)

ABS 2

40 A

ESP Control Module, Multipurpose Check

Connector

POWER

TAILGATE

40 A

Power Tailgate Module

E-SHIFTER 1

40 A

SCU (Shift By Wire Control Unit)

CVVD

40 A

CVVD Actuator

Maintenance

9-56

FUSE

AUX BATTERY

60 A

12 V Lithium Auxiliary Battery

B+4

60 A

PDC (Fuse - BDC1, CCU, DOOR LOCK, BRAKE

SWITCH, TAILGATE OPEN, S/HEATER REAR,

IPS13 (1CH))

PTC HEATER 1

50 A

E/R Junction Block (PTC Heater1 Relay)

EOP

30 A

Electronic Oil Pump

AMS

10 A

Battery Sensor

HEAD LAMP LH

15 A

Head Lamp LH

HEAD LAMP RH

15 A

Head Lamp RH

FUEL PUMP 1

20 A

E/R Junction Block (Fuel Pump Relay)

HEATED

MIRROR

15 A

Driver/Passenger Power Outside Mirror, ECM

PTC HEATER 2

50 A

E/R Junction Block (PTC Heater2 Relay)

4WD

20 A

AWD ECM

Type

Fuse Name

Fuse

Rating

Circuit Protected

9

9-57

Engine compartment fuse panel (PCB block)

Fuse Name

Fuse

Rating

Circuit Protected

POWER

OUTLET

20 A

Power Outlet

WIPER FRT 1

30 A

PCB Block (Wiper Front Low Relay), Front Wiper Motor

SENSOR 3

15 A

[Smartstream G 1.6 T-GDi] Cooling Fan Controller

ECU 2

15 A

ECM

ECU 1

20 A

ECM/PCM

IGN COIL

20 A

Ignition Coil #1/#2/#3/#4

WIPER RR

15 A

E/R Junction Block (Rear Wiper Relay), Rear Wiper Motor

SENSOR 1

15 A

Oxygen Sensor (Up/Down)

INJECTOR

15 A

[Smartstream G 2.0 Atkinson] Injector #1/#2/#3/#4

TCU 2

15 A

[Smartstream G 1.6 T-GDi] TCM, [Smartstream G 2.0 Atkinson]

Inhibitor Switch

ECU 4

10 A

[Smartstream G 1.6 T-GDi] ECM, CVVD Actuator, [Smartstream

G 2.0 Atkinson] PCM

FUEL PUMP 2

10 A

E/R Junction Block (Fuel Pump Relay)

SENSOR 2

10 A

[Smartstream G 1.6 T-GDi] PCB Block (A/C Relay), RCV Control

Solenoid Valve, Purge Control Solenoid Valve, Variable Oil

Pump Solenoid, Oil Control Valve #1/#2, Canister Close Valve,

Oil Level Sensor
[Smartstream G 2.0 Atkinson] PCB Block (A/C Relay), E/R

Junction Block (Cooling Fan 1/2 Relay), Canister Close Valve,

Oil Control Valve #1/#2, Oil Level Sensor, Purge Control

Solenoid Valve, Variable Intake Solenoid Valve, Oil Pressure

Solenoid Valve

SENSOR 4

10 A

Electric oil pump

ABS 3

10 A

ESC Control Module, Multipurpose Check Connector

A/C 1

10 A

PCB Block (A/C Relay)

ECU 3

10 A

ECM/PCM

TCU 1

15 A

[Smartstream G 1.6 T-GDi] TCM
[Smartstream G 2.0 Atkinson] PCM

ECU 5

10 A

[Smartstream G 1.6 T-GDi] ECM

Maintenance

9-58

HORN

15 A

PCB Block (Horn Relay)

FCA

10 A

Front Radar Unit

Fuse Name

Fuse

Rating

Circuit Protected

9

9-59

Light Bulbs

Consult an authorized HYUNDAI dealer to

replace most vehicle light bulbs. It is

difficult to replace vehicle light bulbs

because other parts of the vehicle must

be removed before you can get to the

bulb. This is especially true for removing

the headlight assembly to get to the

bulb(s).
Removing/installing the headlight

assembly may result in damage to the

vehicle.



WARNING



• Prior to replacing a light bulb, depress

the brake pedal, shift to P (Park), apply

the parking brake, press the Engine

Start/Stop button to the OFF position

and take the key with you when leaving

the vehicle to avoid sudden movement

of the vehicle and to prevent possible

electric shock.

• Be aware the bulbs may be hot and may

burn your fingers.



NOTICE



Be sure to replace the burned-out bulb

with one of the same wattage to prevent

damage to the fuse or electrical wiring

system.



NOTICE



To prevent damage, do not clean the

headlight lens with chemical solvents or

strong detergents.





Information



This vehicle is equipped with desiccant to

reduce fogging inside the headlight due

to moisture. The desiccant is consumable

and its performance may change based

on the used period or environment. If

fogging inside the headlight due to

moisture continues for a long time,

consult an authorized HYUNDAI dealer.





Information



The headlight and tail light lenses could

appear to have condensation inside if the

vehicle is washed after driving or if the

vehicle is driven in wet weather. This

condition is caused by a higher

temperature inside the light and a cooler

outside temperature. Moisture that

condenses in the light is removed after

driving with the light on. If the moisture is

not removed, have the vehicle inspected

by an authorized HYUNDAI dealer.





Information



• A normally functioning light may flicker

momentarily to stabilize the vehicle’s

electrical control system. If the light

goes out, or continues to flicker, have

the system checked by an authorized

HYUNDAI dealer.

• The parking light may not turn on when

the parking light switch is turned on,

but the parking light and headlight

switch may turn on when the headlight

switch is turned on. This may be caused

by network failure or vehicle electrical

control system malfunction. If this

occurs, have the system checked by an

authorized HYUNDAI dealer.



Maintenance

9-60



Information



Adjust the headlight aim after an accident

or the headlight is replaced.



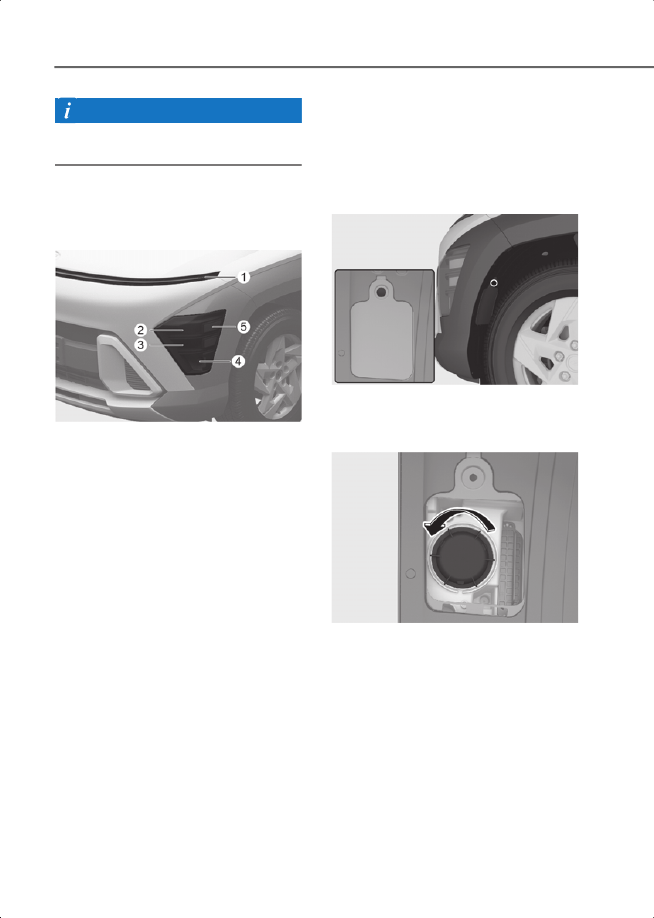

Front light replacement

Type A

2C_FrontLampOverveiw

(1) Parking light/Daytime Running Light

(DRL)

(2) Headlight (Low)
(3) Headlight (High)
(4) Turn signal light
(5) Front side marker
If the LED does not operate, have the

system inspected by an authorized

HYUNDAI dealer.
The LED light cannot be replaced as a

single unit. A skilled technician should

check or repair the LED light, for it may

damage related parts of the vehicle.

Replacing turn signal light

1. Apply the parking brake and turn off the

engine.

2. Turn the wheel inwards and remove the

cap from the cover (on the back side of

the bumper) by using a flat-head

screwdriver.

2c_RepeaterLampChange1

3. Remove the cover.
4. Remove the socket cover by turning it

counterclockwise.

2c_RepeaterLampChange2

9

9-61

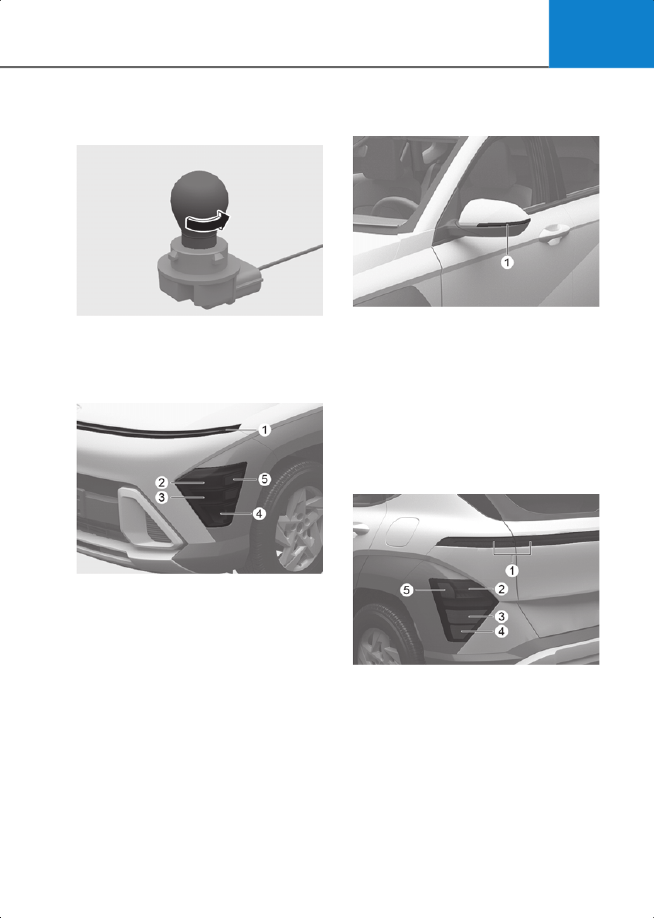

5. Remove the bulb from the socket by

pressing it in and turning it

counterclockwise.

2c_RepeaterLampChange3

6.Install a new bulb and reinstall in the

reverse order.

Type B

2C_FrontLampOverveiw

(1) Parking light/Daytime Running Light

(DRL)

(2) Headlight (Low)
(3) Headlight (High, Sub Low)
(4) Turn signal light
(5) Front side marker
If the LED light does not operate, have the

system inspected by an authorized

HYUNDAI dealer.
The LED light cannot be replaced as a

single unit. A skilled technician should

check or repair the LED light, for it may

damage related parts of the vehicle.

Side repeater light

replacement

2C_SideRepeaterLamp

If the side repeater light (1) does not

operate, have the system inspected by an

authorized HYUNDAI dealer.
The LED light cannot be replaced as a

single unit. A skilled technician should

check or repair the LED light, for it may

damage related parts of the vehicle.

Rear combination light

replacement

2C_RearLampOverview

(1) Tail light
(2) Stop light
(3) Turn signal light
(4) Reverse light
(5) Rear side marker

Maintenance

9-62

If the LED light does not operate, have

your vehicle inspected by an authorized

HYUNDAI dealer.
The LED light cannot be replaced as a

single unit. A skilled technician should

check or repair the LED light, for it may

damage related parts of the vehicle.

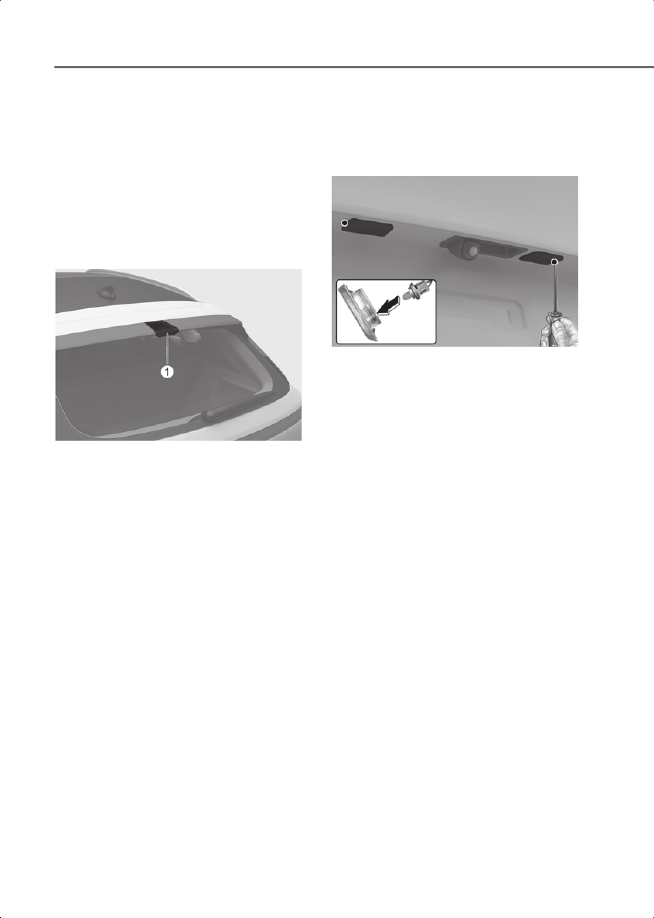

High mounted stop light

replacement

2C_HighMountedStopLamp

If the LED light does not operate, have the

system inspected by an authorized

HYUNDAI dealer.
The LED light cannot be replaced as a

single unit. A skilled technician should

check or repair the LED light, for it may

damage related parts of the vehicle.

License plate light

replacement

License plate light (bulb type)

2C_LicensePlateLampBulb

1. Using a flat-blade screwdriver, gently

pry the lens cover from the lamp

housing.

2. Remove the socket from the vehicle by

turning it counterclockwise.

3. Push down the connector clip and pull

the connector to remove it from the

socket.

4. Install a new bulb and reinstall in the

reverse order.

License plate light (LED type)

If the LED light does not operate, have the

system inspected by an authorized

HYUNDAI dealer.
The LED light cannot be replaced as a

single unit. A skilled technician should

check or repair the LED light, for it may

damage related parts of the vehicle.

9

9-63

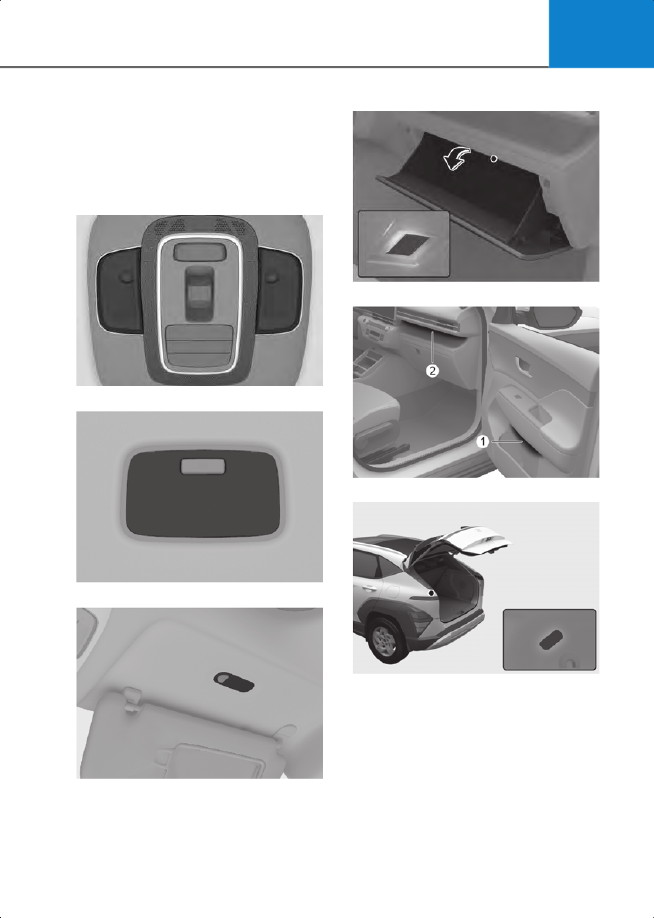

Interior light replacement

Map lamp, room lamp, vanity mirror

lamp, glove box lamp, mood lamp,

and luggage compartment lamp

(LED type)

Map lamp

2C_MapLampLED

Room lamp

2C_RoomLampLED

Vanity mirror lamp

2C_SunvisorLampLED

Glove box lamp

2C_GloveBoxLampLED

Mood lamp

2C_MoodLampLED

Luggage compartment lamp

2C_LuggagRoomLampLED

If the LED lamp does not operate, have

your vehicle inspected by an authorized

HYUNDAI dealer.
The LED light cannot be replaced as a

single unit. A skilled technician should

check or repair the LED light, for it may

damage related parts of the vehicle.

Maintenance

9-64

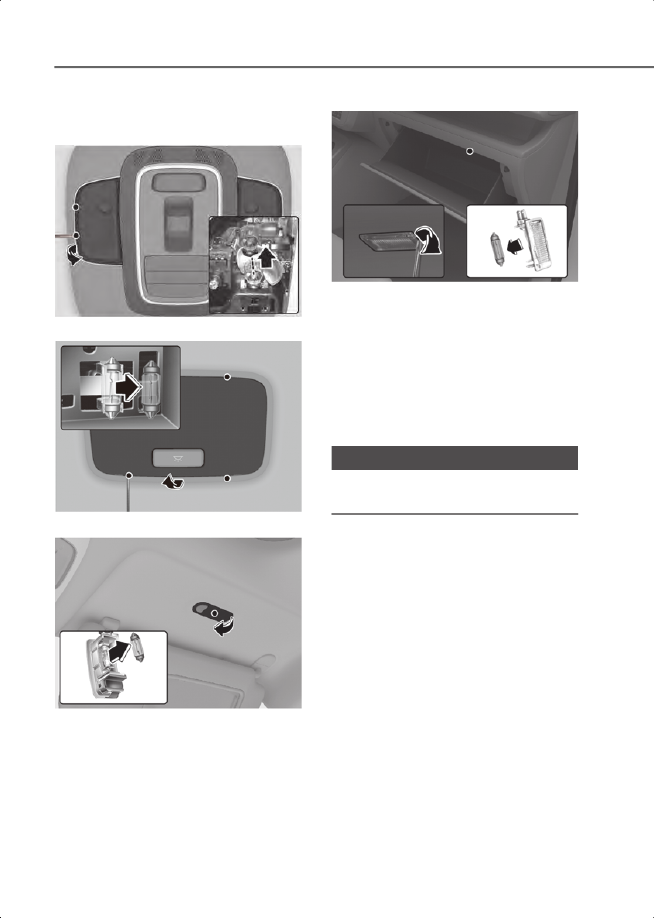

Map lamp, room lamp, vanity mirror

lamp, and glove box lamp (bulb type)

Map lamp

2C_MapLampBulb

Room lamp

2C_RoomLampBulb

Vanity mirror lamp

2C_SunvisorLampBulb

Glove box lamp

2C_GloveBoxLampBulb

1. Using a flat-head screwdriver, gently

pry the lens from the interior light

housing.

2. Remove the bulb by pulling it straight

out.

3. Install a new bulb into the socket.
4. Align the lens tabs with the interior light

housing notches and snap the lens into

place.

NOTICE



Be careful not to damage the cover, tab,

and plastic housing.



9

9-65

Appearance Care

Exterior care

Exterior general caution

It is very important to follow the label

directions when using any chemical

cleaner or polish. Read all warning and

caution statements that appear on the

label.

Finish maintenance

Washing

To help protect your vehicle’s finish from

rust and deterioration, wash it thoroughly

and frequently at least once a month with

lukewarm or cold water.
If you use your vehicle for off-road

driving, you should wash it after each

off-road trip. Pay special attention to the

removal of any accumulation of salt, dirt,

mud, and other foreign materials. Make

sure the drain holes in the lower edges of

the doors and rocker panels are kept clear

and clean.
Insects, tar, tree sap, bird droppings,

industrial pollution, and similar deposits

may damage your vehicle’s finish if not

removed immediately.
Even prompt washing with plain water

may not completely remove all these

deposits. Use a mild soap, safe for use on

painted surfaces.
After washing, rinse the vehicle

thoroughly with lukewarm or cold water.

Do not allow soap to dry on the finish.

NOTICE



High pressure water may damage front

and rear cameras, sensors, vehicle trim,

and boots (rubber or plastic covers) or

connectors.





WARNING



After washing the vehicle, dry the brakes

by applying them lightly while

maintaining a slow forward speed.



NOTICE



• Do not use strong soap, chemical

detergents, or hot water, and do not

wash the vehicle in direct sunlight or

when the body of the vehicle is warm.

• To prevent damage to the plastic parts,

do not clean with chemical solvents or

strong detergents.



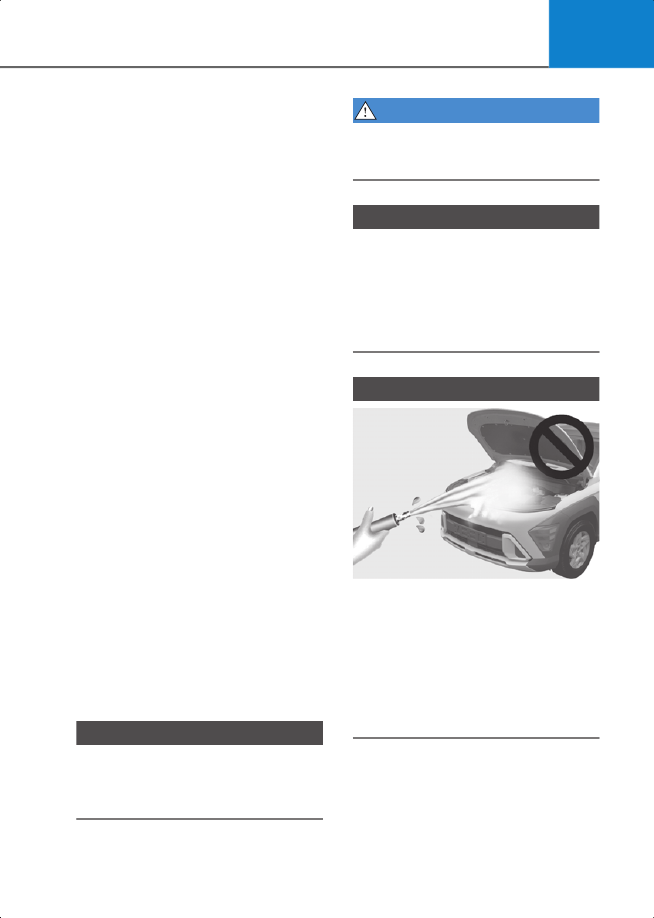

NOTICE



2C_VehicleWashCaution

• Water washing in the engine

compartment including high pressure

water washing may cause the failure of

electrical circuits located in the engine

compartment.

• Never allow water or other liquids to

come in contact with electrical/

electronic components inside the

vehicle to prevent damage.



Maintenance

9-66

NOTICE



Matte paint finish vehicle (if equipped)
Automatic car wash which uses rotating

brushes should not be used as this can

damage the surface of your vehicle. A

steam cleaner which washes the vehicle

surface at high temperature may result

the oil to adhere and leave stains that is

difficult to remove.
Use a soft cloth (for example, microfiber

towel or sponge) when washing your

vehicle and dry with a microfiber towel.

When you hand wash your vehicle, you

should not use a cleaner that finishes with

wax. If the vehicle surface is too dirty

(sand, dirt, dust, contaminant, etc.), clean

the surface with water before washing

the car.



Waxing

A good coat of wax helps protect your

paint from contaminants.
Wax the vehicle when water no longer

beads on the paint.
Always wash and dry the vehicle before

waxing. Use a good quality liquid or paste

wax, and follow the manufacturer’s

instructions. Wax all metal trim to protect

it and to maintain its luster.
Removing oil, tar, and similar materials

with a spot remover usually strips the wax

from the finish. Be sure to re-wax these

areas even if the rest of the vehicle does

not yet need waxing.

NOTICE



• Do not wipe dust or dirt off the body

with a dry cloth to prevent scratching

the finish.

• Do not use steel wool, abrasive

cleaners, or strong detergents

containing highly alkaline or caustic

agents on chrome-plated or anodized

aluminum parts to prevent

discoloration or paint deterioration.



NOTICE



Matte paint finish vehicle (if equipped)
Do not use any polish protector such as

detergent, abrasive, or polish. If wax is

applied, remove the wax immediately

using a silicone remover. If any tar or tar

contaminant is on the surface, use a tar

remover to clean.
Be careful not to apply too much pressure

on the painted area.



Finish damage repair

Deep scratches or stone chips on the

painted surface must be repaired

promptly. Exposed metal quickly rusts

and may develop into a major repair

expense.

NOTICE



If your vehicle is damaged and requires

any metal repair or replacement, make

sure the body shop applies anticorrosion

materials to the parts repaired or

replaced.



NOTICE



Matte paint finish vehicle (if equipped)
It is impossible to modify only repaint the

damaged area. The whole part must be

repainted as necessary. If the vehicle is

damaged and painting is required, have

your vehicle maintained and repaired by

an authorized HYUNDAI dealer. Take

extreme care, as it is difficult to restore

the quality after the repair.



9

9-67

Bright-metal maintenance

• To remove road tar and insects, use a

tar remover, not a scraper or other

sharp object.

• To protect the surfaces of bright metal

parts from corrosion, apply a coating of

wax or chrome preservative and rub to

a high luster.

• During winter weather or in coastal

areas, cover the bright metal parts with

a heavier coating of wax or

preservative. If necessary, coat the

parts with non-corrosive petroleum

jelly or other protective compound.

Underbody maintenance

Corrosive materials used for ice and snow

removal and dust control may collect on

the underbody. If these materials are not

removed, accelerated rusting may occur

on underbody parts such as fuel lines,

frame, floor pan, and exhaust system,

even though they have been treated with

rust protection.
Thoroughly flush the vehicle underbody

and wheel openings with lukewarm or

cold water once a month, after off-road

driving and at the end of each winter. Pay

special attention to these areas because it

is difficult to see all the mud and dirt. It

does more harm than good to wet down

the road grime without removing it. The

lower edges of doors, rocker panels, and

frame members have drain holes that

must not be allowed to clog with dirt.

Trapped water in these areas may cause

rusting.

Aluminum wheel maintenance

The aluminum wheels are coated with a

clear protective finish.
• Do not use abrasive cleaner, polishing

compound, solvent, or wire brushes on

aluminum wheels.

• Clean the wheel when it has cooled.
• Use only a mild soap or neutral

detergent, and rinse thoroughly with

water. Also, clean the wheels after

driving on salted roads.

• Do not wash the wheels with high

speed car wash brushes.

• Do not use any cleaners containing acid

or alkaline detergents.

Corrosion protection

Protecting your vehicle from corrosion

By using the most advanced design and

construction practices to combat

corrosion, HYUNDAI produces vehicles of

the highest quality. However, this is only

part of the job. To achieve the longterm

corrosion resistance your vehicle can

deliver, the owner’s cooperation and

assistance are also required.

Common causes of corrosion

The most common causes of corrosion on

your vehicle are:
• Road salt, dirt and moisture that is

allowed to accumulate underneath the

vehicle.

• Removal of paint or protective coatings

by stones, gravel, abrasion or minor

scrapes and dents which leave

unprotected metal exposed to

corrosion.

Maintenance

9-68

High-corrosion areas

If you live in an area where your vehicle is

regularly exposed to corrosive materials,

corrosion protection is particularly

important. Some of the common causes

of accelerated corrosion are road salts,

dust control chemicals, ocean air and

industrial pollution.

Moisture breeds corrosion

Moisture creates the conditions in which

corrosion is most likely to occur. For

example, corrosion is accelerated by high

humidity, particularly when temperatures

are just above freezing. In such

conditions, the corrosive material is kept

in contact with the vehicle surfaces by

moisture that is slow to evaporate.
Mud is particularly corrosive because it is

slow to dry and holds moisture in contact

with the vehicle. Although the mud

appears to be dry, it can still retain

moisture and promote corrosion.
High temperatures can also accelerate

corrosion of parts that are not properly

ventilated so the moisture can be

dispersed. For all these reasons, it is

particularly important to keep your

vehicle clean and free of mud or

accumulations of other materials. This

applies not only to the visible surfaces but

particularly to the underside of the

vehicle.

To help prevent corrosion

Keep your vehicle clean
The best way to prevent corrosion is to

keep your vehicle clean and free of

corrosive materials. Attention to the

underside of the vehicle is particularly

important.
• If you live in a high-corrosion area -

where road salts are used, near the

ocean, areas with industrial pollution,

acid rain, etc.-, you should take extra

care to prevent corrosion. In winter,

hose off the underside of your vehicle

at least once a month and be sure to

clean the underside thoroughly when

winter is over.

• When cleaning underneath the vehicle,

pay particular attention to the

components under the fenders and

other areas that are hidden from view.

Do a thorough job; just dampening the

accumulated mud rather than washing

it away will accelerate corrosion rather

than prevent it. Water under high

pressure and steam are particularly

effective in removing accumulated

mud and corrosive materials.

• When cleaning lower door panels,

rocker panels and frame members, be

sure that drain holes are kept open so

that moisture can escape and not be

trapped inside to accelerate corrosion.

Keep your garage dry
Don’t park your vehicle in a damp, poorly

ventilated garage. This creates a

favorable environment for corrosion. This

is particularly true if you wash your

vehicle in the garage or drive it into the

garage when it is still wet or covered with

snow, ice or mud. Even a heated garage

can contribute to corrosion unless it is

well ventilated so moisture is dispersed.
Keep paint and trim in good condition
Scratches or chips in the finish should be

covered with “touch-up” paint as soon as

possible to reduce the possibility of

corrosion. If bare metal is showing

9

9-69

through, the attention of a qualified body

and paint shop is recommended.
Bird droppings are highly corrosive and

may damage painted surfaces in just a

few hours. Always remove bird droppings

as soon as possible.

Interior care

Interior general precautions

Prevent caustic solutions such as

perfume and cosmetic oil, from

contacting the interior parts because they

may cause damage or discoloration. If

they do contact the interior parts, wipe

them off immediately. Refer to the

instructions for the proper way to clean

vehicle interior surfaces.

NOTICE



• Never allow water or other liquids to

come in contact with

electrical/electronic components

inside the vehicle because this may

damage them.

• When cleaning leather products

(steering wheel, seats, etc.), use neutral

detergents or low alcohol content

solutions. If you use high alcohol

content solutions or acid/ alkaline

detergents, the color of the leather may

fade or the surface may get stripped

off.



Cleaning the upholstery and interior

trim

Vehicle interior surfaces (if equipped)

Remove dust and loose dirt from interior

surfaces with a whisk broom or a vacuum

cleaner.
If necessary, clean interior surfaces with a

mixture of warm water and mild

non-detergent cleaner (test all cleaners

on a concealed area before use).

Fabric (if equipped)

Remove dust and loose dirt from fabric

with a whisk broom or vacuum cleaner.

Clean with a mild soap solution

recommended for upholstery or carpets.

Remove fresh spots immediately with a

fabric spot cleaner. If you do not pay

attention to fresh spots immediately, the

fabric may be stained and its color may be

affected. Also, its fire-resistant properties

may be reduced if the material is not

properly maintained.

NOTICE



Using anything but recommended

cleaners and procedures may affect the

fabric’s appearance and fire-resistant

properties.



Maintenance

9-70

Leather (if equipped)

• Features of seat leather

- Leather is made from the outer skin

of an animal, which goes through a

special process to be available for

use. Since it is a natural product, each

part differs in thickness or density.
Wrinkles may appear as a natural

result of stretching and shrinking

depending on the temperature and

humidity.

- The seat is made of stretchable fabric

to improve comfort.

- The parts contacting the body are

curved and the side supporting area

is high which provides driving

comfort and stability.

- Wrinkles may appear naturally from

usage. It is not a fault of the products.

NOTICE



• Wrinkles or abrasions which appear

naturally from usage are not covered by

warranty.

• Belts with metallic accessories, zippers

or keys inside the back pocket may

damage the seat fabric.

• Make sure not to wet the seat. It may

change the nature of natural leather.

• Jeans or clothes which could bleach

may contaminate the surface of the

seat covering fabric.



• Caring for the leather seats

- Vacuum the seat periodically to

remove dust and sand on the seat. It

will prevent abrasion or damage of

the leather and maintain its quality.

- Wipe the natural leather seat cover

often with dry or soft cloth.

- Use of proper leather protector may

prevent abrasion of the cover and

helps maintain the color. Be sure to

read the instructions and consult a

specialist when using leather coating

or protective agent.

- Light colored (beige, cream beige)

leather is easily contaminated and

the stain is noticeable. Clean the

seats frequently.

- Avoid wiping with wet cloth. It may

cause the surface to crack.

• Cleaning the leather seats

- Remove all contaminations instantly.

Refer to instructions below for

removal of each contaminant.

- Cosmetic products (sunscreen,

foundation, etc.)
Apply cleansing cream on a cloth and

wipe the contaminated spot. Wipe

off the cream with a wet cloth and

remove water with a dry cloth.

- Beverages (coffee, soft drink, etc.)

Apply a small amount of neutral

detergent and wipe until

contaminations do not smear.

- Oil

Remove oil instantly with absorbable

cloth and wipe with stain remover

used only for natural leather.

- Chewing gum

Harden the gum with ice and remove

gradually.

9

9-71

Interior wooden trim

• Use a wooden furniture protector (for

example, wax, coating compound) to

clean the interior wooden trim.

• Often wipe the interior wooden trim

with a lint-free, clean cloth to maintain

the unique wooden textures for a

longer period of time.

• If you spill beverage (for example,

water, coffee) over the interior wooden

trim, immediately wipe it with clean,

dry cloth.

• Sharp objects (for example, driver,

knife), adhesive materials, or tapes may

damage the interior wooden trim.

• Any strong impacts may damage the

interior wooden trim.

• If the coating finish over the interior

wooden trim is removed, moisture may

damage or change wood traits.

• If the interior wooden trim is damaged,

you may get a splinter from the wood

surface. Have the damaged interior

wooden trim replaced by an authorized

HYUNDAI dealer.

Cleaning the seat belt webbing

Clean the belt webbing with any mild

soap solution recommended for cleaning

upholstery or carpet. Follow the

instructions provided with the soap.



WARNING



Do not bleach or re-dye the webbing

because this may weaken the seat belt.



Cleaning the interior window glass

If the interior glass surfaces need to be

cleaned, use a glass cleaner. Follow the

directions on the glass cleaner container.

NOTICE



Do not scrape or scratch the inside of the

rear window. This may result in damage

to the rear window defroster grid.



Maintenance

9-72

Emission Control System

The emission control system of your

vehicle is covered by a written limited

warranty. Please see the warranty

information contained in the Owner's

Handbook & Warranty Information

booklet in your vehicle.
Your vehicle is equipped with an emission

control system to meet all applicable

emission regulations. There are three

emission control systems, as follows:
• Crankcase emission control system
• Evaporative emission control system
• Exhaust emission control system
In order to ensure the proper function of

the emission control systems, it is

recommended that you have your vehicle

inspected and maintained by an

authorized HYUNDAI dealer in

accordance with the maintenance

schedule in this manual.

NOTICE



For the Inspection and Maintenance Test

(with Electronic Stability Control (ESC)

system)
• To prevent the vehicle from misfiring

during dynamometer testing, turn the

Electronic Stability Control (ESC)

system off by pressing the ESC switch

(ESC OFF light illuminated).

• After dynamometer testing is

completed, turn the ESC system back

on by pressing the ESC switch again.



Crankcase emission control

system

The positive crankcase ventilation system

is employed to prevent air pollution

caused by blow-by gases being emitted

from the crankcase. This system supplies

fresh filtered air to the crankcase through

the air intake hose. Inside the crankcase,

the fresh air mixes with blow-by gases,

which then pass through the PCV valve

into the induction system.

Evaporative emission control

system including Onboard

Refueling Vapor Recovery

(ORVR)

The Evaporative Emission Control System

is designed to prevent fuel vapors from

escaping into the atmosphere. The ORVR

system is designed to allow the vapors

from the fuel tank to be loaded into a

canister while refueling at the gas station,

preventing the escape of fuel vapors into

the atmosphere.

Canister

Fuel vapors generated inside the fuel tank

are absorbed and stored in the onboard

canister. When the engine is running, the

fuel vapors absorbed in the canister are

drawn into the surge tank through the

purge control solenoid valve.

Purge Control Solenoid Valve (PCSV)

The purge control solenoid valve is

controlled by the Engine Control Module

(ECM); when the engine coolant

temperature is low during idling, the

PCSV closes so that evaporated fuel is not

taken into the engine. After the engine

warms-up during ordinary driving, the

PCSV opens to introduce evaporated fuel

to the engine.

9

9-73

Exhaust emission control

system

The Exhaust Emission Control System is a

highly effective system which controls

exhaust emissions while maintaining

good vehicle performance.
When the engine starts or fails to start,

excessive attempts to restart the engine

may cause damage to the emission

system.

Engine exhaust (carbon monoxide)

precautions

• Carbon monoxide can be present with

other exhaust fumes. If you smell

exhaust fumes of any kind in your

vehicle, drive with all the windows fully

open. Have your vehicle checked and

repaired immediately.

• Do not operate the engine in confined

or closed areas (such as garages) any

more than what is necessary to move

the vehicle in or out of the area.

• When the vehicle is stopped in an open

area for more than a short time with the

engine running, adjust the ventilation

system (as needed) to draw outside air

into the vehicle.

• Never sit in a parked or stopped vehicle

for any extended time with the engine

running.

• When the engine stalls or fails to start,

excessive attempts to restart the

engine may cause damage to the

emission control system.



WARNING



Engine exhaust gases contain carbon

monoxide (CO). Though colorless and

odorless, it is dangerous and could be

lethal if inhaled. Follow the instructions

on this page to avoid CO poisoning.





WARNING



CALIFORNIA PROPOSITION 65 WARNING
Engine exhaust and a wide variety of

automobile components and parts,

including components found in the

interior furnishings in a vehicle, contain or

emit chemicals known to the State of

California to cause cancer and birth

defects and reproductive harm. In

addition, certain fluids contained in

vehicles and certain products of

component wear contain or emit

chemicals known to the State of

California to cause cancer and birth

defects or other reproductive harm.



Operating precautions for catalytic

if equipped

converters



WARNING



The exhaust system and catalytic system

are very hot while the engine is running or

immediately after the engine is turned off.

To avoid serious injury or death:
• Do not park, idle, or drive the vehicle

over or near flammable objects, such as

grass, vegetation, paper, leaves, etc. A

hot exhaust system may ignite

flammable items under your vehicle.

• Keep away from the exhaust system

and catalytic converter or you may get

burned.

Also, do not remove the heat sink around

the exhaust system, do not seal the

bottom of the vehicle, and do not coat the

vehicle for corrosion control. It may

present a fire risk under certain

conditions.



Maintenance

9-74

Your vehicle is equipped with a catalytic

converter emission control device.

NOTICE



To prevent damage to the catalytic

converter and to your vehicle, take the

following precautions:
• Use only UNLEADED FUEL for gasoline

engines.

• Do not operate the vehicle when there

are signs of engine malfunction, such

as misfire or a noticeable loss of

performance.

• Do not misuse or abuse the engine.

Examples of misuse are coasting with

the engine off and descending steep

grades in gear with the engine off.

• Do not operate the engine at high idle

speed for extended periods (5 minutes

or more).

• Do not modify or tamper with any part

of the engine or emission control

system. Have all inspections and

adjustments made by an authorized

HYUNDAI dealer.

• Avoid driving with an extremely low

fuel level.
Running out of fuel could cause the

engine to misfire, damaging the

catalytic converter.

Failure to follow these precautions may

void your vehicle warranty.



California Perchlorate

Notice

Perchlorate Material-special handling

may apply, See: www.dtsc.ca.gov/

hazardouswaste/perchlorate.
Notice to California Vehicle Dismantlers:

Perchlorate containing materials, such as

air bag inflators, seatbelt pretensioners

and keyless remote entry batteries, must

be disposed of according to Title 22

California Code of Regulations Section

67384.10 (a).

I

Index

Index

I-2

A

Accessing your vehicle

  ................................................................................................................5-5

Immobilizer system  ................................................................................................................... 5-12
Smart key  .....................................................................................................................................5-5

Active air flap

 ............................................................................................................................. 6-59

Malfunction ...............................................................................................................................6-60

Air cleaner

  .................................................................................................................................. 9-26

Filter replacement  .................................................................................................................... 9-26

Air conditioner compressor label

 ............................................................................................. 2-18

Air conditioning system

  ............................................................................................................ 2-14

Air ventilation seats

  ................................................................................................................... 3-17

Airbag - Supplemental Restraint System

  ............................................................................... 3-35

Additional safety precautions .................................................................................................. 3-55
Airbag warning labels ............................................................................................................... 3-55
How does the airbags system operate? ...................................................................................3-41
Occupant Classification System (OCS) ................................................................................... 3-45
SRS care  .................................................................................................................................... 3-54
SRS components  .......................................................................................................................3-37
SRS warning light  ..................................................................................................................... 3-44
What to expect after an airbag inflates  .................................................................................. 3-43
Where are the airbags?  ............................................................................................................ 3-38
Why didn’t my airbag go off in a collision? ............................................................................. 3-50

All wheel drive (AWD)

  ...............................................................................................................6-46

All wheel drive (AWD) mode .................................................................................................... 6-47
Emergency precautions ...........................................................................................................6-49

Appearance care

  ....................................................................................................................... 9-65

Exterior care .............................................................................................................................. 9-65
Interior care  ..............................................................................................................................9-69

Automatic climate control system

 .......................................................................................... 5-87

Automatic heating and air conditioning  ................................................................................. 5-88
Manual heating and air conditioning  ...................................................................................... 5-89
System maintenance ................................................................................................................ 5-94

Automatic transmission

  ............................................................................................................6-10

Automatic transmission operation ...........................................................................................6-10
Cluster display message  ...........................................................................................................6-15
Good driving practices ..............................................................................................................6-18
Paddle shifter (manual shift mode) .......................................................................................... 6-17

B

Battery

  .........................................................................................................................................9-31

Battery capacity label  .............................................................................................................. 9-33
Battery recharging .................................................................................................................... 9-33
For best battery service  ........................................................................................................... 9-32
Reset items  ............................................................................................................................... 9-34

Before driving

  .............................................................................................................................. 6-3

Before entering the vehicle  ....................................................................................................... 6-4
Before starting ............................................................................................................................ 6-4

Blind-Spot Collision-Avoidance Assist (BCA)

 ......................................................................... 7-38

Blind-Spot Collision-Avoidance Assist malfunction and limitations  .....................................7-43

I

I-3

Blind-Spot Collision-Avoidance Assist operation  ................................................................... 7-41
Blind-Spot Collision-Avoidance Assist settings  ..................................................................... 7-39

Blind-Spot View Monitor (BVM)

 ............................................................................................... 7-66

Blind-Spot View Monitor malfunction  .....................................................................................7-67
Blind-Spot View Monitor operation  .........................................................................................7-67
Blind-Spot View Monitor settings  ........................................................................................... 7-66

Brake fluid

  ..................................................................................................................................9-24

Checking the brake fluid level  .................................................................................................9-24

Braking system

  ..........................................................................................................................6-30

Anti-Lock Brake System (ABS) ................................................................................................. 6-37
Auto hold  ...................................................................................................................................6-34
Brake Assistant System (BAS) ..................................................................................................6-44
Disc brakes wear indicator ........................................................................................................6-31
Downhill Brake Control (DBC)  .................................................................................................6-42
Electronic Parking Brake (EPB) .................................................................................................6-31
Electronic Stability Control (ESC) ............................................................................................6-38
Good braking practices  ............................................................................................................6-45
Hill-Start Assist Control (HAC) .................................................................................................6-42
Power-assist brakes  .................................................................................................................6-30
Vehicle Stability Management (VSM)  ......................................................................................6-41

Bulb wattage

 ............................................................................................................................... 2-12

C

Cabin air filter

  ............................................................................................................................ 9-27

Filter inspection  ........................................................................................................................ 9-27
Filter replacement  .................................................................................................................... 9-27

California Perchlorate Notice

  .................................................................................................. 9-74

Center console overview

 ............................................................................................................ 2-6

Child Restraint System (CRS)

 ....................................................................................................3-27

Children always in the rear  .......................................................................................................3-27
Installing a Child Restraint System (CRS)  ............................................................................... 3-29
Selecting a Child Restraint System (CRS) ............................................................................... 3-28

Climate control additional features

  ........................................................................................5-99

Air conditioning auto-drying ....................................................................................................5-99
Auto defogging system  ............................................................................................................5-99
Auto dehumidify  ...................................................................................................................... 5-101
Recirculating air when entering a tunnel ...............................................................................5-102
Recirculating air when washer fluid is used  .......................................................................... 5-101
Scheduled ventilation control .................................................................................................5-102
Sunroof inside air recirculation ............................................................................................... 5-101

Cluster display

  ...........................................................................................................................4-26

Cluster display control  ............................................................................................................. 4-26
View modes ...............................................................................................................................4-26

Consumer information

  ..............................................................................................................2-19

Cruise Control (CC)

 .................................................................................................................... 7-68

Cruise Control operation .......................................................................................................... 7-68

D

Declaration of conformity

  .......................................................................................................7-149

Index

I-4

Front radar  ............................................................................................................................... 7-149
Rear corner radar ..................................................................................................................... 7-150

Dimensions

  ..................................................................................................................................2-11

Door locks

  ...................................................................................................................................5-23

Auto Door Lock/Unlock features ............................................................................................. 5-26
Child-protector rear door locks ............................................................................................... 5-26
Operating door locks from outside the vehicle .......................................................................5-23
Operating door unlocks from inside the vehicle .................................................................... 5-24

Drive mode integrated control system (2WD)

  ....................................................................... 6-56

Drive mode (2WD) .................................................................................................................... 6-56

Drive mode integrated control system (AWD)

 ....................................................................... 6-58

Drive mode (AWD) .................................................................................................................... 6-58

Driver assistance system notice

 .................................................................................................7-4

Driver Attention Warning (DAW)

 ............................................................................................. 7-60

Driver Attention Warning malfunction and limitations  ......................................................... 7-63
Driver Attention Warning operation ......................................................................................... 7-61
Driver Attention Warning settings ............................................................................................ 7-61

E

Emission control system

  ...........................................................................................................9-72

Crankcase emission control system  ........................................................................................9-72
Evaporative emission control system including Onboard Refueling Vapor Recovery (ORVR)9-72
Exhaust emission control system ............................................................................................ 9-73

Engine

 ...........................................................................................................................................2-11

Engine compartment

 .................................................................................................................. 9-4

Engine compartment overview

 ................................................................................................. 2-9

Engine coolant

 ........................................................................................................................... 9-22

Changing coolant  ..................................................................................................................... 9-24
Checking the coolant level  ...................................................................................................... 9-22

Engine number

  ...........................................................................................................................2-18

Engine oil

 .....................................................................................................................................9-19

Checking the engine oil and filter  ........................................................................................... 9-20
Checking the engine oil level  ...................................................................................................9-19

Engine Start/Stop button

 ........................................................................................................... 6-5

Explanation of scheduled maintenance items

  ....................................................................... 9-17

Air cleaner filter  ......................................................................................................................... 9-17
Air conditioning refrigerant  ......................................................................................................9-19
Automatic Transmission fluid ...................................................................................................9-18
Brake discs, pads, calipers and rotors  .....................................................................................9-18
Brake fluid  ..................................................................................................................................9-18
Brake hoses and lines ................................................................................................................9-18
Cooling system  ..........................................................................................................................9-18
Drive belts  .................................................................................................................................. 9-17
Drive shafts and boots  ..............................................................................................................9-19
Engine coolant ...........................................................................................................................9-18
Engine oil and filter  ................................................................................................................... 9-17
Exhaust pipe and muffler ..........................................................................................................9-19
Fuel Filter  ................................................................................................................................... 9-17
Fuel lines, fuel hoses and connections  .................................................................................... 9-17
Intelligent variable transmission fluid ......................................................................................9-18

I

I-5

Parking brake  .............................................................................................................................9-18
Spark plugs .................................................................................................................................9-17
Steering gear box, linkage & boots/lower arm ball joint  ........................................................9-19
Suspension mounting bolts  ......................................................................................................9-19
Vacuum crankcase ventilation hoses ....................................................................................... 9-17
Valve clearance ..........................................................................................................................9-17
Vapor hose and fuel filler cap  ................................................................................................... 9-17

Exterior features

 ........................................................................................................................5-113

Hitch mounted accessories  .................................................................................................... 5-114
Roof side rails ............................................................................................................................5-113

Exterior lights

 .............................................................................................................................5-66

Battery saver function ..............................................................................................................5-68
Daytime Running Light (DRL)  ..................................................................................................5-69
Headlight delay function ..........................................................................................................5-68
High beam operation  ............................................................................................................... 5-67
Interior button lights  ................................................................................................................5-69
Lighting control .........................................................................................................................5-66
Turn signals and lane change signals ......................................................................................5-68
Welcome system  ......................................................................................................................5-69

Exterior overview (Front view)

  .................................................................................................. 2-2

Exterior overview (Rear view)

 .................................................................................................... 2-3

F

Forward Collision-Avoidance Assist (FCA) (Front view camera only)

 ................................... 7-4

Forward Collision-Avoidance Assist malfunction and limitations  .......................................... 7-9
Forward Collision-Avoidance Assist operation  .........................................................................7-7
Forward Collision-Avoidance Assist settings  ............................................................................7-5

Forward Collision-Avoidance Assist (FCA) (Sensor fusion)

 ................................................... 7-16

Forward Collision-Avoidance Assist malfunction and limitations  .........................................7-25
Forward Collision-Avoidance Assist operation  ...................................................................... 7-20
Forward Collision-Avoidance Assist settings  .......................................................................... 7-18

Forward/Reverse Parking Distance Warning (PDW)

 .............................................................7-119

Forward/Reverse Parking Distance Warning malfunction and limitations  ......................... 7-122
Forward/Reverse Parking Distance Warning operation  .......................................................7-120
Forward/Reverse Parking Distance Warning settings  ...........................................................7-119

Forward/Side/Reverse Parking Distance Warning (PDW)

  .................................................. 7-124

Forward/Side/Reverse Parking Distance Warning operation  .............................................. 7-125
Forward/Side/Reverse Parking Distance Warning settings  ................................................. 7-124
Parking Distance Warning malfunction and limitations  ....................................................... 7-128

Fuel filler door

 ............................................................................................................................ 5-62

Closing the fuel filler door ........................................................................................................ 5-62
Opening the fuel filler door ...................................................................................................... 5-62

Fuel requirements

  ........................................................................................................................1-8

Fuses

  ........................................................................................................................................... 9-47

Engine compartment panel fuse replacement .......................................................................9-48
Fuse/relay panel description  ...................................................................................................9-50
Instrument panel fuse replacement ........................................................................................9-48

Index

I-6

G

Guide to HYUNDAI Genuine Parts

  .............................................................................................. 1-4

H

Hazard warning flasher

  .............................................................................................................. 8-2

High Beam Assist (HBA)

 ............................................................................................................. 5-71

High Beam Assist malfunction and limitations  .......................................................................5-72
High Beam Assist operation  .....................................................................................................5-72
High Beam Assist settings  ........................................................................................................ 5-71

Highway Driving Assist (HDA)

 .................................................................................................. 7-93

Highway Driving Assist Malfunction and Limitations .............................................................7-97
Highway Driving Assist operation  ............................................................................................7-95
Highway Driving Assist settings  .............................................................................................. 7-94

Hood

  ............................................................................................................................................5-52

Closing the hood  .......................................................................................................................5-52
Opening the hood ......................................................................................................................5-52

How to use this manual

  ...............................................................................................................1-6

Hyundai Digital Key

 .................................................................................................................... 5-13

Digital key (Card key)  ................................................................................................................ 5-17
Digital key (smartphone)  .......................................................................................................... 5-13
Limitations of the system  .........................................................................................................5-22
Used vehicle/Digital key maintenance  ....................................................................................5-22

HYUNDAI Motor America

  ............................................................................................................ 1-3

I

Idle Stop and Go (ISG)

 ................................................................................................................6-51

Calibrating the battery sensor ................................................................................................. 6-54
Conditions that restart the engine  .......................................................................................... 6-53
ISG malfunction ........................................................................................................................ 6-54
ISG system off ........................................................................................................................... 6-53
ISG system operation ................................................................................................................6-51

If the engine does not start

 ........................................................................................................ 8-3

If the engine overheats

 ............................................................................................................... 8-6

If you have a flat tire (With spare tire)

  .....................................................................................8-13

Changing tires ............................................................................................................................8-13
Jack and tools ............................................................................................................................8-13
Jack label  ...................................................................................................................................8-18

If you have a flat tire (with Tire Mobility Kit)

 ...........................................................................8-19

Components of the Tire Mobility Kit ........................................................................................8-21
How to adjust tire pressure  ..................................................................................................... 8-25
Introduction  ...............................................................................................................................8-19
Notes on the safe use of the Tire Mobility ..............................................................................8-20
Using the Tire Mobility Kit when a tire is flat .......................................................................... 8-22

Important safety precautions

 .....................................................................................................3-2

Airbag hazards  .............................................................................................................................3-2
Always wear your seat belt  .........................................................................................................3-2
Control your speed ..................................................................................................................... 3-3
Driver distraction .........................................................................................................................3-2
Keep your vehicle in safe condition  .......................................................................................... 3-3

I

I-7

Never drink or take drugs and drive .......................................................................................... 3-3
Restrain all children .................................................................................................................... 3-2

In case of an emergency while driving

  ..................................................................................... 8-2

If the engine stalls at a crossroad or crossing  .......................................................................... 8-2
If the engine stalls while driving ................................................................................................ 8-2
If you have a flat tire while driving  ............................................................................................ 8-3

Infotainment system

 .................................................................................................................5-115

Antenna  .................................................................................................................................... 5-116
Bluetooth® wireless technology  ..............................................................................................5-117
Infotainment system  ................................................................................................................5-117
Steering wheel remote controls  ............................................................................................. 5-116
USB Port  ....................................................................................................................................5-115
Voice recognition ......................................................................................................................5-117

Instrument cluster

 ....................................................................................................................... 4-2

Cluster display messages ......................................................................................................... 4-22
Gauges and meters .....................................................................................................................4-4
Instrument cluster control  ......................................................................................................... 4-3
Transmission shift indicator ....................................................................................................... 4-7
Warning and indicator lights ......................................................................................................4-8

Intelligent Speed Limit Assist (ISLA)

  ....................................................................................... 7-54

Intelligent Speed Limit Assist malfunction and limitations ................................................... 7-58
Intelligent Speed Limit Assist operation  ................................................................................. 7-56
Intelligent Speed Limit Assist settings .................................................................................... 7-55

Intelligent Variable Transmission

 .............................................................................................6-19

Good driving practices  .............................................................................................................6-29
Intelligent Variable Transmission (Rotary gear shift dial type ............................................... 6-22
Intelligent Variable Transmission (Shift lever type .................................................................6-20
Parking .......................................................................................................................................6-29

Interior features

 ....................................................................................................................... 5-104

Cargo area cover  ...................................................................................................................... 5-111
Cargo net holder ....................................................................................................................... 5-111
Cargo tray ..................................................................................................................................5-112
Clock ........................................................................................................................................ 5-109
Coat hook ................................................................................................................................. 5-110
Cup holder ............................................................................................................................... 5-104
Floor mat anchor(s)  ................................................................................................................. 5-110
Power outlet ............................................................................................................................ 5-106
Sunvisor ....................................................................................................................................5-105
USB charger  ............................................................................................................................ 5-106
Wireless smartphone charging system ................................................................................. 5-108

Interior lights

  ............................................................................................................................. 5-74

Ambient light ............................................................................................................................. 5-75
Cargo area lamp  ....................................................................................................................... 5-76
Front lamps  ............................................................................................................................... 5-74
Glove box lamp  ......................................................................................................................... 5-75
Interior lamp Auto off  ............................................................................................................... 5-74
Rear lamps  ................................................................................................................................ 5-75
Vanity mirror lamp .................................................................................................................... 5-75

Interior overview

  ......................................................................................................................... 2-4

Introduction

  .................................................................................................................................. 1-2

Index

I-8

J

Jump starting

  .............................................................................................................................. 8-4

L

Lane Following Assist (LFA)

  ..................................................................................................... 7-90

Lane Following Assist malfunction and limitations  ............................................................... 7-93
Lane Following Assist operation ............................................................................................... 7-91
Lane Following Assist settings  ................................................................................................ 7-90

Lane Keeping Assist (LKA)

 .........................................................................................................7-32

Lane Keeping Assist malfunction and limitations .................................................................. 7-36
Lane Keeping Assist operation  .................................................................................................7-33
Lane Keeping Assist settings  ....................................................................................................7-32

Liftgate

  ....................................................................................................................................... 5-53

Closing the liftgate  ................................................................................................................... 5-53
Emergency liftgate safety release ........................................................................................... 5-54
Opening the liftgate  ................................................................................................................. 5-53

Light bulbs

  ................................................................................................................................. 9-59

Front light replacement  ...........................................................................................................9-60
High mounted stop light replacement  ................................................................................... 9-62
Interior light replacement ........................................................................................................ 9-63
License plate light replacement .............................................................................................. 9-62
Rear combination light replacement  .......................................................................................9-61
Side repeater light replacement ...............................................................................................9-61

M

Maintenance services

 ................................................................................................................. 9-6

Owner maintenance precautions .............................................................................................. 9-6
Owner’s responsibility ................................................................................................................ 9-6

Manual climate control system

  ............................................................................................... 5-80

Heating and air conditioning ................................................................................................... 5-80
System maintenance ................................................................................................................ 5-85
System operation  ..................................................................................................................... 5-84

Manual Speed Limit Assist (MSLA)

 ........................................................................................... 7-51

Manual Speed Limit Assist operation  ......................................................................................7-52
Manual Speed Limit Assist settings  .........................................................................................7-52

Mirrors

  ......................................................................................................................................... 5-31

Inside rearview mirror ............................................................................................................... 5-31
Reverse parking aid .................................................................................................................. 5-42
Side view mirrors ....................................................................................................................... 5-41

N

Navigation-based Smart Cruise Control (NSCC)

 ................................................................... 7-85

Limitations of Navigation-based Smart Cruise Control  .........................................................7-87
Navigation-based Smart Cruise Control operation  ............................................................... 7-85
Navigation-based Smart Cruise Control settings  .................................................................. 7-85

O

Open source software notice

  ...................................................................................................2-18

I

I-9

Owner maintenance

 .................................................................................................................... 9-7

Owner maintenance schedule ................................................................................................... 9-7

P

Power liftgate

  ............................................................................................................................ 5-54

Emergency liftgate safety release ........................................................................................... 5-59
Operating the power liftgate  ................................................................................................... 5-56
Power liftgate operating conditions ........................................................................................ 5-54
Resetting the power liftgate  .................................................................................................... 5-59
Setting the power liftgate  ........................................................................................................ 5-58

R

Rear Cross-Traffic Collision-Avoidance Assist (RCCA)

  ........................................................ 7-110

Rear Cross-Traffic Collision-Avoidance Assist malfunction and limitations ........................7-115
Rear Cross-Traffic Collision-Avoidance Assist operation ......................................................7-112
Rear Cross-Traffic Collision-Avoidance Assist settings ......................................................... 7-111

Rear Occupant Alert (ROA)

 ....................................................................................................... 5-28

Rear View Monitor (RVM)

  ........................................................................................................7-100

Rear View Monitor malfunction and limitations ....................................................................7-103
Rear View Monitor operation .................................................................................................. 7-101
Rear View Monitor settings .....................................................................................................7-100

Recommended lubricants and capacities

 ............................................................................... 2-15

Recommended SAE viscosity number .....................................................................................2-16

Remote Smart Parking Assist (RSPA)

  ..................................................................................... 7-137

Remote Smart Parking Assist malfunction and limitations  ..................................................7-144
Remote Smart Parking Assist operation  ................................................................................7-140
Remote Smart Parking Assist settings  ...................................................................................7-139

Reporting safety defects

  .......................................................................................................... 2-20

Reverse Parking Collision-Avoidance Assist (PCA)

  ..............................................................7-130

Reverse Parking Collision-Avoidance Assist malfunction and limitations  .......................... 7-133
Reverse Parking Collision-Avoidance Assist operation  ........................................................ 7-132
Reverse Parking Collision-Avoidance Assist settings  ............................................................7-131

S

Safe Exit Warning (SEW)

 ............................................................................................................7-47

Safe Exit Warning malfunction and limitations  ...................................................................... 7-50
Safe Exit Warning operation  .................................................................................................... 7-49
Safe Exit Warning settings  ....................................................................................................... 7-48

Safety messages

 ........................................................................................................................... 1-7

Scheduled maintenance services

 ..............................................................................................9-9

Maintenance under severe usage and low mileage conditions .............................................9-15
Normal maintenance schedule  ................................................................................................ 9-11

Seat belts

 .....................................................................................................................................3-18

Additional seat belt safety precautions  .................................................................................. 3-24
Care of seat belts ...................................................................................................................... 3-26
Seat belt restraint system  ......................................................................................................... 3-21
Seat belt safety precautions  .....................................................................................................3-18
Seat belt warning light  ..............................................................................................................3-19

Seats

 .............................................................................................................................................. 3-4

Index

I-10

Front seats  .................................................................................................................................. 3-6
Head restraint ............................................................................................................................ 3-12
Rear seats ...................................................................................................................................3-10
Safety precautions  ..................................................................................................................... 3-5

Seats warmers

  ............................................................................................................................3-16

Smart Cruise Control (SCC)

 ........................................................................................................7-71

Smart Cruise Control malfunction and limitations  .................................................................7-79
Smart Cruise Control operation  ...............................................................................................7-72
Smart Cruise Control settings  ...................................................................................................7-71

Smart ISG system

  ...................................................................................................................... 6-55

Automatic restart when leading vehicle departs ................................................................... 6-55
Limitations of Smart ISG  .......................................................................................................... 6-55

Smart liftgate

 ............................................................................................................................. 5-60

Deactivating smart liftgate  .......................................................................................................5-61
Detecting area  ...........................................................................................................................5-61
Using smart liftgate ..................................................................................................................5-60

Special driving conditions

 ........................................................................................................6-60

Driving at night  ..........................................................................................................................6-61
Driving in flooded areas  ........................................................................................................... 6-62
Driving in the rain  ..................................................................................................................... 6-62
Hazardous driving conditions ..................................................................................................6-60
Highway driving ........................................................................................................................ 6-62
Rocking the vehicle ...................................................................................................................6-61
Smooth cornering ......................................................................................................................6-61

Steering wheel

 ........................................................................................................................... 5-29

Haptic warning/Steering wheel vibration warning ................................................................. 5-31
Horn ............................................................................................................................................ 5-31
Motor Driven Power Steering (MDPS)  .................................................................................... 5-29
Steering wheel heater .............................................................................................................. 5-30
Tilt/Telescopic steering ............................................................................................................ 5-29

Steering wheel control overview

  .............................................................................................. 2-8

Storage compartment

  .............................................................................................................5-103

Center console storage ...........................................................................................................5-103
Glove box  .................................................................................................................................5-104
Passenger seat open tray ........................................................................................................5-104
Removable partition ................................................................................................................5-103

Surround View Monitor (SVM)

 ................................................................................................7-104

Surround View Monitor malfunction and limitations  ...........................................................7-109
Surround view monitor operation ..........................................................................................7-106
Surround View Monitor settings .............................................................................................7-104

T

Theft-alarm system

 ....................................................................................................................5-27

Tire Pressure Monitoring System (TPMS)

 ................................................................................. 8-8

Changing a tire with TPMS  ........................................................................................................8-11
Check tire pressure  .................................................................................................................... 8-8
Low tire pressure indicator .......................................................................................................8-10
Low tire pressure position and tire pressure telltale  ..............................................................8-10
Tire Pressure Monitoring System  .............................................................................................. 8-9
TPMS malfunction indicator  ......................................................................................................8-11

I

I-11

Tire specification and pressure label

  ....................................................................................... 2-17

Tires and wheels

  ............................................................................................................... 2-13, 9-35

All Season tires ..........................................................................................................................9-45
Check tire inflation pressure ....................................................................................................9-36
Low aspect ratio tires  ...............................................................................................................9-46
Radial-Ply Tires  .........................................................................................................................9-46
Recommended cold tire inflation pressures  .......................................................................... 9-35
Snow tires ..................................................................................................................................9-45
Summer tires .............................................................................................................................9-45
Tire care ..................................................................................................................................... 9-35
Tire maintenance ......................................................................................................................9-39
Tire replacement .......................................................................................................................9-38
Tire rotation ............................................................................................................................... 9-37
Tire sidewall labeling ................................................................................................................9-39
Tire terminology and definitions  ............................................................................................. 9-42
Tire traction ...............................................................................................................................9-39
Wheel alignment and tire balance  .......................................................................................... 9-37
Wheel replacement  ..................................................................................................................9-39

Towing

  ........................................................................................................................................8-26

Emergency towing  ...................................................................................................................8-28
Removable towing hook  .......................................................................................................... 8-27
Towing service ..........................................................................................................................8-26

Trailer towing

 ............................................................................................................................. 6-67

V

Vehicle Auto-Shut Off

  .................................................................................................................6-9

Deactivating conditions  .............................................................................................................6-9
Operating conditions ..................................................................................................................6-9
System operation ........................................................................................................................6-9

Vehicle break-in process

  ............................................................................................................ 1-11

Vehicle certification label

  ......................................................................................................... 2-17

Vehicle data collection and event data recorders

  ..................................................................1-12

Vehicle handling instructions

  ................................................................................................... 1-10

Vehicle identification number (VIN)

  ........................................................................................ 2-17

Vehicle load limit

 .......................................................................................................................6-68

The loading information label ..................................................................................................6-69

Vehicle modifications

  ................................................................................................................ 1-10

Vehicle settings (infotainment system)

 ..................................................................................4-29

Setting your vehicle ..................................................................................................................4-30

Vehicle system OTA update

  .....................................................................................................5-64

Approving software update  .....................................................................................................5-64
Downloading software  .............................................................................................................5-64
Preparing software update  ......................................................................................................5-64
Updating software .................................................................................................................... 5-65

Vehicle weight and luggage volume

 ........................................................................................2-14

W

Washer fluid

  ............................................................................................................................... 9-25

Checking the washer fluid level ............................................................................................... 9-25

Index

I-12

Wide sunroof

  ............................................................................................................................. 5-48

Automatic reversal  ................................................................................................................... 5-50
Power sunshade  ....................................................................................................................... 5-48
Resetting the sunroof ................................................................................................................ 5-51
Slide open/close ....................................................................................................................... 5-49
Sunroof open warning ............................................................................................................... 5-51
Tilt open/close .......................................................................................................................... 5-49

Windows

 ..................................................................................................................................... 5-44

Power windows  ........................................................................................................................ 5-45

Windshield defrosting and defogging

 .................................................................................... 5-96

Automatic climate control system ...........................................................................................5-97
Defogging logic  ........................................................................................................................ 5-98
Manual climate control system  ............................................................................................... 5-96
Rear window defroster ............................................................................................................. 5-98

Winter driving

 ............................................................................................................................6-64

Snow or icy conditions .............................................................................................................6-64
Winter precautions ................................................................................................................... 6-65

Wiper blades

  .............................................................................................................................. 9-28

Blade inspection ....................................................................................................................... 9-28
Blade replacement  ................................................................................................................... 9-28

Wipers and washers

 ...................................................................................................................5-76

Front windshield washers  ........................................................................................................ 5-78
Front windshield wipers ............................................................................................................5-77
Rear windshield wipers and washers .......................................................................................5-79















Content      ..     16      17      18
