Explanation Of Scheduled

Maintenance Items

Engine oil and filter

The engine oil and filter should be

changed at the intervals specified in the

maintenance schedule. If the vehicle is

being driven in severe conditions, more

frequent oil and filter changes are

required.

Drive belts

Inspect all drive belts for evidence of cuts,

cracks, excessive wear or oil saturation.

Replace them if necessary.
Check the drive belts periodically for

proper tension and adjusted as

necessary.



Information



Always turn off the engine before

inspecting the drive belts.



Fuel lines, fuel hoses and

connections

Check the fuel lines, fuel hoses and

connections for leakage and damage.

Have any damaged or leaking parts

replaced by an authorized HYUNDAI

dealer immediately.

Fuel filter

The fuel filter is considered to be

maintenance free but periodic inspection

is recommended depending on the fuel

quality. If there is fuel flow restriction,

surging, loss of power, or hard starting,

contact an authorized HYUNDAI dealer to

have the fuel filter replaced immediately.

Vapor hose and fuel filler cap

The vapor hose and fuel filler cap should

be inspected at those intervals specified

in the maintenance schedule. Make sure a

new vapor hose or fuel filler cap is

correctly replaced.

Vacuum crankcase ventilation

hoses

Visually check for proper installation,

chafing, cracks, deterioration, and any

leakage. Replace any deteriorated or

damaged parts immediately.

Air cleaner filter

A genuine HYUNDAI air cleaner filter is

recommended when the filter is replaced.

Spark plugs

Be sure to install new spark plugs of the

correct heat range.
When installing new spark plugs, make

sure the ignition coils are clean and free of

any oil or debris. Clean and wipe off the

bottom portion of the ignition coil to

prevent any contamination with the spark

plug during installation.



WARNING



Do not remove spark plugs from the

vehicle when the engine is hot. You may

damage the engine and may also risk

burn injury.



Valve clearance

Inspect excessive valve noise and/or

engine vibration and adjust if necessary.
Have the system serviced by an

authorized HYUNDAI dealer.

Maintenance

9-18

Cooling system

Check cooling system components, such

as radiator, coolant reservoir, hoses and

connections for leakage and damage.

Replace any damaged parts.

Engine coolant

The coolant should be changed at the

intervals specified in the maintenance

schedule.

if equipped

Automatic Transmission fluid

The automatic transmission fluid level

does not need to be checked under

normal usage conditions.
Have the automatic transmission fluid

changed by an authorized HYUNDAI

dealer according to the maintenance

schedule.



Information



The color of a new automatic

transmission fluid is red. As the vehicle is

driven, the automatic transmission fluid

begins to look darker.
This is normal and the automatic

transmission fluid does not need to be

replaced based on the color change.



NOTICE



Only use the automatic transmission fluid

specified in the “Recommended

Lubricants And Capacities” section in

Chapter 2 to prevent transmission

damage.



Intelligent Variable

if equipped

Transmission fluid

Intelligent variable transmission fluid

should not be checked under normal

usage conditions.
Have the intelligent variable transmission

fluid changed by an authorized HYUNDAY

dealer according to the maintenance

schedule.

Brake hoses and lines

Visually check for proper installation,

chafing, cracks, deterioration and any

leakage. Replace any deteriorated or

damaged parts immediately.

Brake fluid

Check the brake/clutch fluid level in the

brake fluid reservoir. The level should be

between the MIN and the MAX marks on

the side of the reservoir. Use only

hydraulic brake fluid conforming to DOT 4

specification.

Parking brake

Inspect the parking brake system

including the cables.

Brake discs, pads, calipers and

rotors

Check the pads, the disc, and the rotor for

any excessive wear-out. Inspect calipers

for any fluid leakage.
For more information on checking the

pads or lining wear limit, visit

http://service.hyundai-motor.com

9

9-19

Exhaust pipe and muffler

Visually inspect the exhaust pipes,

muffler and hangers for cracks,

deterioration, or damage. Start the

engine and listen carefully for any exhaust

gas leakage. Tighten connections or

replace parts as necessary.

Suspension mounting bolts

Check the suspension connections for

looseness or damage. Retighten to the

specified torque.

Steering gear box, linkage &

boots/lower arm ball joint

With the vehicle stopped and the engine

off, check for excessive free-play in the

steering wheel. Check the linkage for

bends or damage. Check the dust boots

and ball joints for deterioration, cracks, or

damage.
Replace any damaged parts.

Drive shafts and related

Check the drive shafts, boots and clamps

for cracks, deterioration, or damage.

Replace any damaged parts and, if

necessary, repack the grease.

Air conditioning refrigerant

Check the air conditioning lines and

connections for leakage and damage.

Engine Oil

Checking the engine oil level

Engine oil is used for lubricating, cooling,

and operating various hydraulic

components in the engine. Engine oil

consumption while driving is normal, and

it is necessary to check and refill the

engine oil regularly. Also, check and refill

the oil level within the recommended

maintenance schedule to prevent

deterioration of oil performance.
Check the engine oil following the below

procedure.
1. Follow all of the oil manufacturer’s

precautions.

2. Make sure the vehicle is on the level

ground in P (Park) with the parking

brake applied.

3. Turn on the engine and warm the

engine up until the coolant

temperature reaches a constant normal

temperature.

4. Turn off the engine, remove the oil filler

cap and pull the dipstick out. Wait for 15

minutes for the oil to return to the oil

pan.

5. Wipe the dipstick clean and re-insert it

fully.

6. Pull the dipstick out again and check

the level. The level should be between F

(Full) and L (Low).

Maintenance

9-20

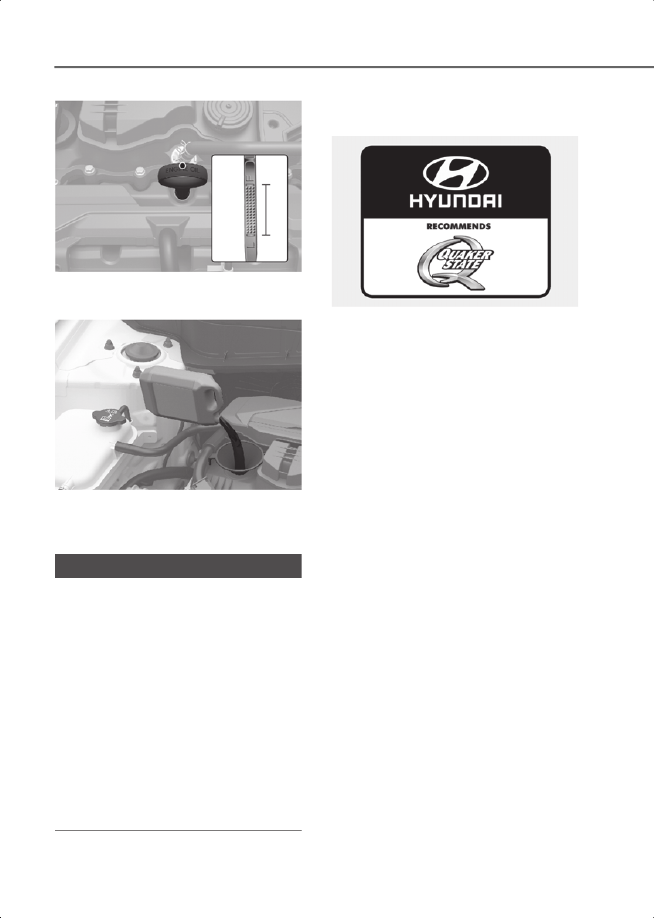

2C_EngineOilGauge

7. If the oil level is below L, add enough oil

to bring the level to F.

2C_EngineOilGauge_2

Use only the specified engine oil (Refer to

the “Recommended Lubricants And

Capacities” section in chapter 2).

NOTICE



To prevent damage to your engine:
• Do not spill engine oil when adding or

changing engine oil. Wipe off spilled oil

immediately.

• The engine oil consumption may

increase while you break in a new

vehicle, and it should stabilize after

driving 4,000 miles (6,000 km).

• The engine oil consumption can be

affected by driving habits, climate

conditions, traffic conditions, oil

quality, etc. Therefore, it is

recommended that you inspect the

engine oil level regularly and refill it if

necessary.



Checking the engine oil and

filter

2C_RecommendedEngineOil

• The lubrication, rust prevention,

cooling, and cleaning effect of the

engine oil will gradually degrade during

its use.
Have the engine oil and filter be

changed by an authorized HYUNDAI

dealer according to the Oil Life

Management System function or the

Maintenance Schedule at the

beginning of this chapter.

• If the maintenance schedule to replace

engine oil is exceeded, the engine oil

performance may deteriorate, and the

engine condition may be affected.

Therefore, replace the engine oil

according to the maintenance

schedule.

• To keep the engine in optimal

condition, use the recommended

engine oil and filter. If the

recommended engine oil and filter are

not used, replace it according to the

maintenance schedule under severe

usage conditions.

• The purpose of the maintenance

schedule for engine oil replacement is

to prevent oil deterioration and it is

irrelevant to oil consumption. Check

and refill engine oil regularly.

9

9-21



Information



When the oil pressure is low due to

insufficient engine oil, the Engine Oil
Pressure ( ) warning light illuminates. In

addition, the enhanced engine protection

system, which limits the engine's power is

activated and the Malfunction Indicator
Lamp ( ) illuminates when the vehicle is

driven in this state continuously.
(Except Smartstream G1.6 T-GDi) When

the engine oil pressure is restored, the

warning light and the enhanced engine

protection system turn off.
(For Smartstream G1.6 T-GDi) When the

engine oil pressure is restored, the

warning light and the enhanced engine

protection system turn off after engine is

restarted.





CAUTION



The engine oil is very hot immediately

after the vehicle has been driven and can

cause burns during replacement. Replace

the engine oil after the engine oil has

cooled down.
Never add any additives to the engine oil.

Engine oil additives can change the

properties of engine oil and may cause

serious engine failure.





WARNING



Used engine oil may cause irritation or

cancer of the skin if left in contact with

the skin for prolonged periods of time.

Used engine oil contains chemicals that

have caused cancer in laboratory animals.

Always protect your skin by washing your

hands thoroughly with soap and warm

water as soon as possible after handling

used oil.





WARNING



CALIFORNIA PROPOSITION 65 WARNING
Engine oil contains chemicals known to

the State of California to cause cancer,

birth defects and reproductive harm.
Used engine oil may cause irritation or

cancer of the skin if left in contact with

the skin for prolonged periods of time.
Always protect your skin by washing your

hands thoroughly with soap and warm

water as soon as possible after handling

used oil.



Maintenance

9-22

Engine Coolant

The high-pressure cooling system has a

reservoir filled with year-round antifreeze

coolant. The reservoir is filled at the

factory.
Check the antifreeze protection and

coolant level at least once a year, at the

beginning of the winter season and

before traveling to a colder climate.

Checking the coolant level

Smartstream G1.6 T-GDI

2C_EngineCoolant

Smartstream G2.0 ATKINSON

2C_EngineCoolant_2

Check the condition and connections of

all cooling system hoses and heater

hoses. Replace any swollen or

deteriorated hoses.
The coolant level should be filled between

the MAX and the MIN marks on the side of

the coolant reservoir when the engine is

cool.

If the coolant level is low, add enough

distilled (deionized) water to bring the

level to the MAX mark, but do not overfill.

If frequent additions are required, have

your vehicle inspected by an authorized

HYUNDAI dealer for a cooling system

inspection.



WARNING



WL_RadiatorHotWarning

Never remove the radiator cap or the

drain plug while the engine and radiator

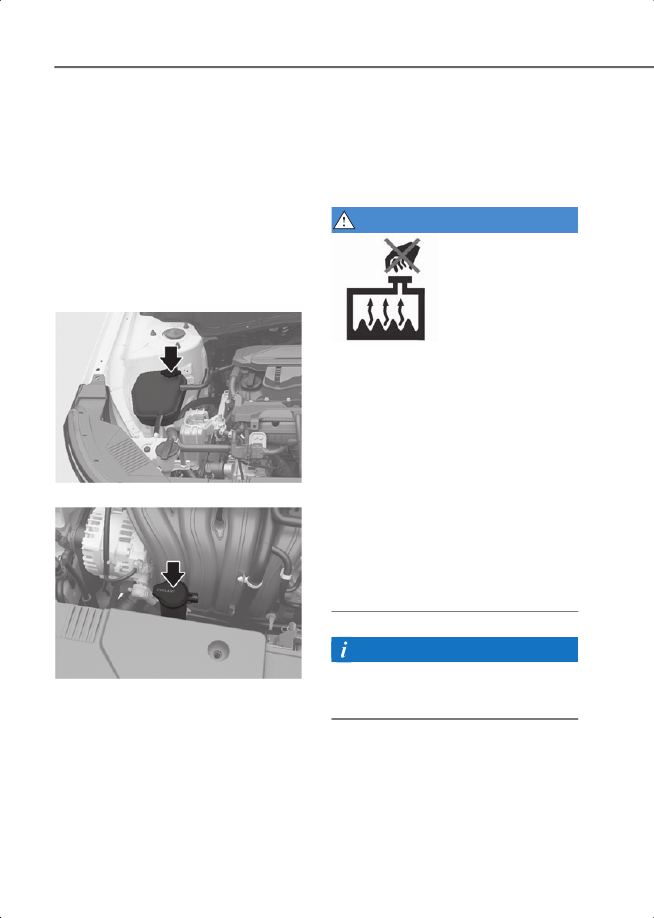

are hot. Hot coolant and steam may blow

out under pressure, causing serious

injury.
Turn the engine off and wait until the

engine cools down. Use extreme care

when removing the radiator cap. Wrap a

thick towel around it, and turn it

counterclockwise slowly to the first stop.
Step back while the pressure is released

from the cooling system. When you are

sure all the pressure has been released,

press down on the cap, using a thick

towel, and continue turning

counterclockwise to remove it.





Information



The coolant level is influenced by the

engine temperature. Before checking or

refilling the coolant, turn the engine off.



9

9-23



WARNING



WL_RadiatorFANWarning

The electric motor for the cooling fan may

continue to operate or start up when the

engine is not running and can cause

serious injury. Keep hands, clothing and

tools away from the rotating fan blades of

the cooling fan.
Always turn off the vehicle unless the

vehicle has to be inspected with the

engine on. Be cautious as the cooling fan

may operate if the negative (-) battery

terminal is not disconnected.





WARNING



Make sure the coolant cap is properly

closed after refilling coolant. Otherwise

the engine could be overheated while

driving.

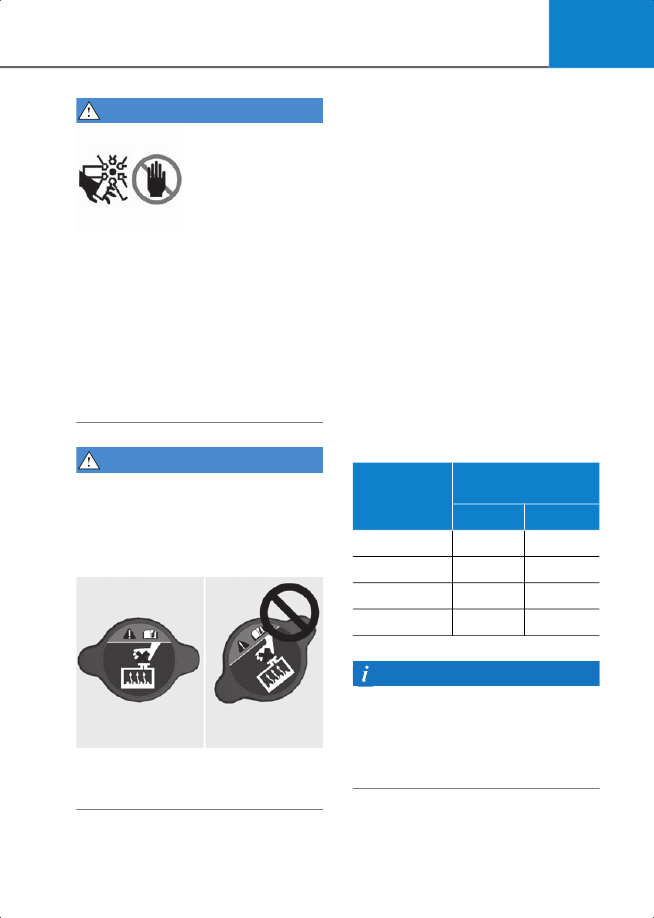

1. Check if the coolant cap label is straight

in front.

2C_CheckCoolantCapLocked

2. Make sure that the tiny protrusions

inside the coolant cap is securely

interlocked.



Recommended coolant

• When adding coolant, use only

deionized water, distilled water or soft

water for your vehicle and never mix

hard water in the coolant filled at the

factory.

• An incorrect coolant mixture can result

in severe malfunction or engine

damage.

• The engine in your vehicle has

aluminum engine parts and must be

protected by an phosphate-based

ethylene glycol coolant to prevent

corrosion and freezing.

• Do not use alcohol or methanol coolant

or mix them with the specified coolant.

• Do not use a solution that contains

more than 60 % antifreeze or less than

35 % antifreeze, which would reduce

the effectiveness of the solution.

For mixing percentage, refer to the

following table:



Information



If in doubt about the mix ratio, a 50 %

water and 50 % antifreeze mix is the

easiest to mix together as it will be the

same quantity of each. It is suitable to use

for most temperature ranges of -31 °F (-35

°C) and higher.



Ambient

Temperature

Mixture Percentage

(volume)

Antifreeze

Water

5 °F (-15 °C)

35

65

-13 °F (-25 °C)

40

60

-31 °F (-35 °C)

50

50

-49 °F (-45 °C)

60

40

Maintenance

9-24

Changing coolant

Have the coolant changed by an

authorized HYUNDAI dealer according to

the Maintenance Schedule at the

beginning of this chapter.



WARNING



Do not use engine coolant or antifreeze in

the washer fluid reservoir.
Engine coolant can severely obscure

visibility when sprayed on the windshield

and may cause loss of vehicle control

resulting in an accident.
Engine coolant may also cause damage to

paint and body trim.



NOTICE



To prevent damage to engine parts, put a

thick towel around the engine coolant

cap before refilling the coolant to prevent

the coolant from overflowing into engine

parts, such as the alternator.



Brake Fluid

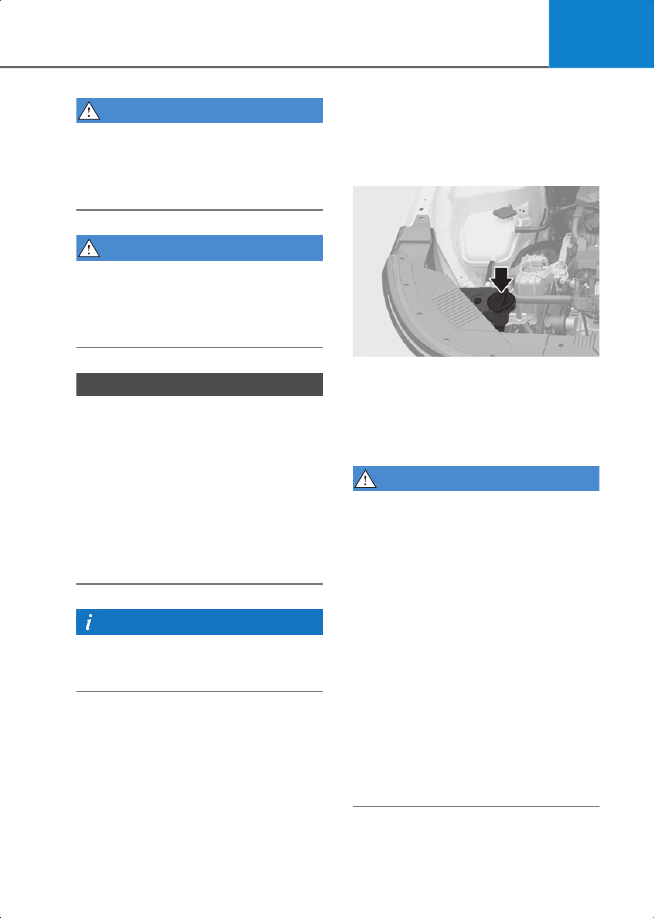

Checking the brake fluid level

Smartstream G1.6 T-GDI

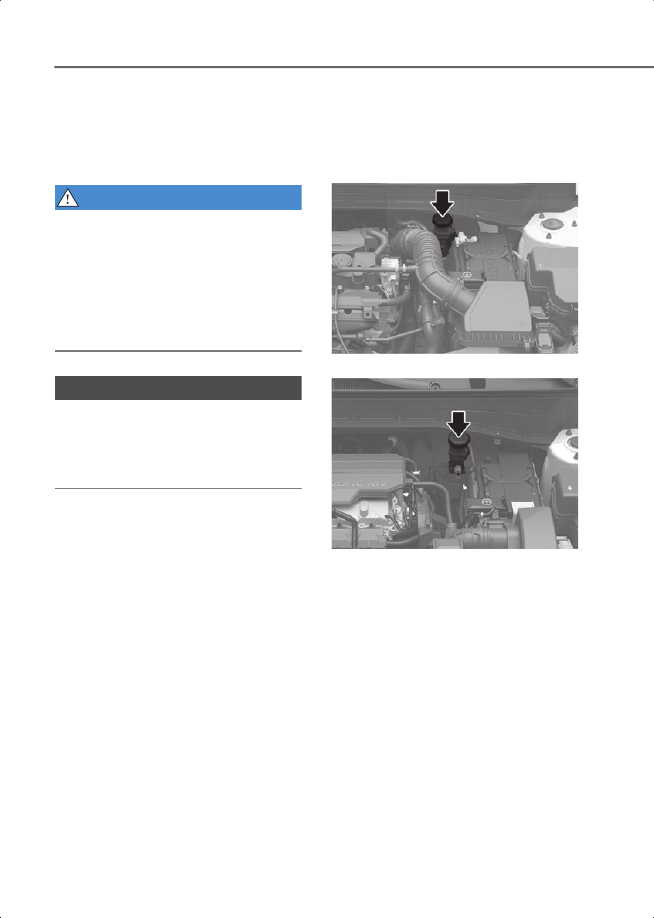

2C_BreakOilLevel

Smartstream G2.0 ATKINSON

2C_BreakOilLevel_2

Check the fluid level in the reservoir

periodically. The fluid level should be

between MAX and MIN marks on the side

of the reservoir.
Before removing the reservoir cap and

adding brake fluid, clean the area around

the reservoir cap thoroughly to prevent

brake fluid contamination.
If the level is low, add fluid to the MAX

level. The level will fall with accumulated

mileage. This is a normal condition

associated with the wear of the brake

linings.
If the fluid level is excessively low, have

your vehicle inspected by an authorized

HYUNDAI dealer.

9

9-25



WARNING



If the brake system requires frequent

additions of fluid this could indicate a leak

in the brake system. Have your vehicle

inspected by an authorized HYUNDAI

dealer.





WARNING



Do not let brake fluid into your eyes. If

brake fluid gets in your eyes, flush your

eyes with clean water for at least 15

minutes and get immediate medical

attention.



NOTICE



• Do not allow brake fluid to contact the

vehicle’s body paint, as it will result in

paint damage.

• NEVER use brake fluid which has been

exposed to open air for an extended

time, as its quality cannot be

guaranteed.

• Do not use the wrong type of brake

fluid. A few drops of mineral based oil,

such as engine oil in your brake system

can damage brake system parts.





Information



Use only the specified brake fluid (Refer

to the “Recommended Lubricants And

Capacities” section in chapter 2).



Washer Fluid

Checking the washer fluid

level

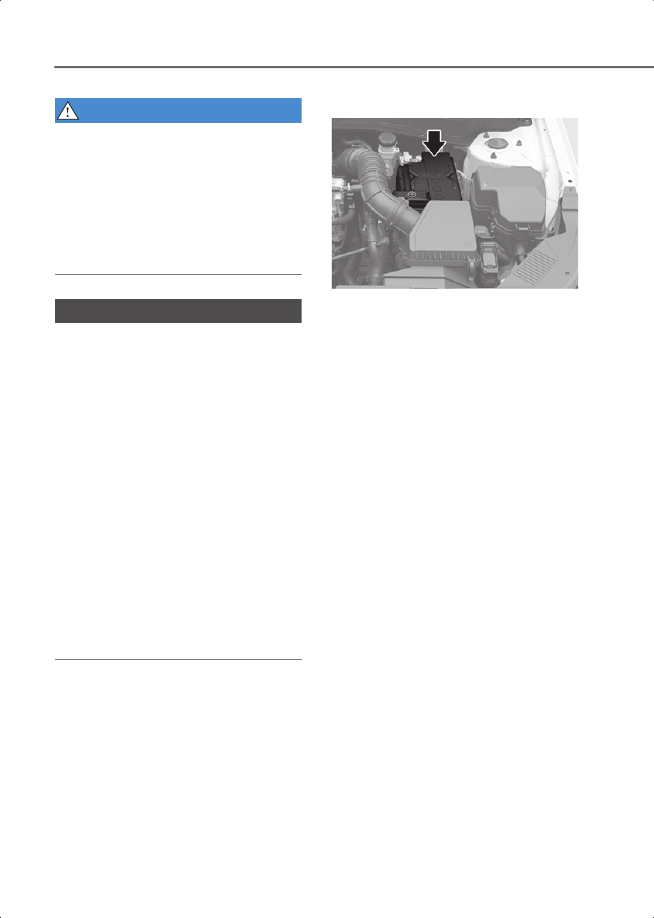

2C_WasherFluid

Check the fluid level in the washer fluid

reservoir and add fluid if necessary. Plain

water may be used if washer fluid is not

available. However, use washer solvent

with antifreeze characteristics in cold

climates to prevent freezing.



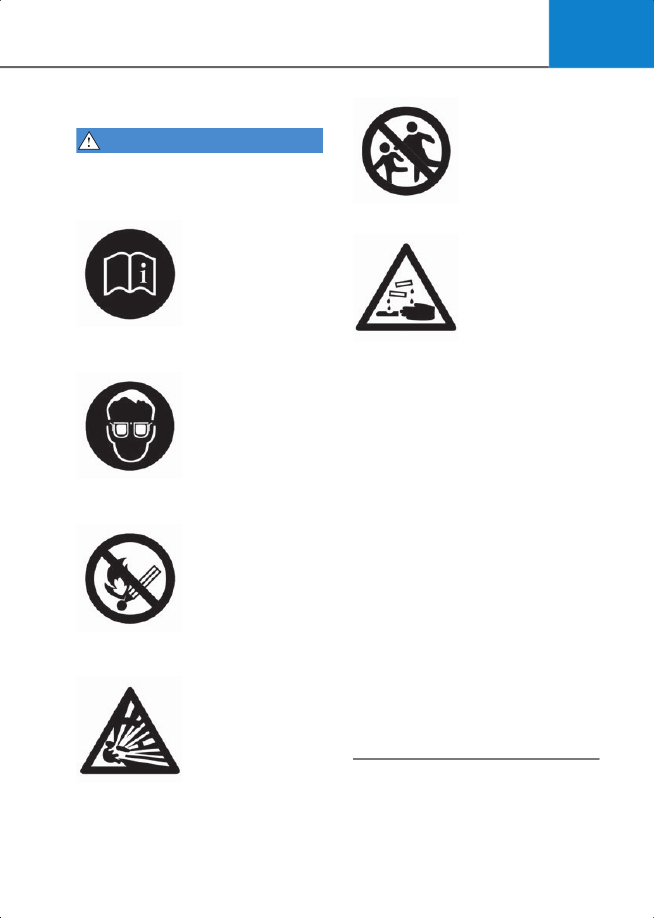

WARNING



To prevent serious injury or death, take

the following safety precautions when

using washer fluid:
• Do not use engine coolant or antifreeze

in the washer fluid reservoir. Engine

coolant can severely obscure visibility

when sprayed on the windshield and

may cause loss of vehicle control

resulting in an accident or damage to

paint and body trim.

• Do not allow sparks or flame to contact

the washer fluid or the washer fluid

reservoir. Washer fluid may contain

alcohol and can be flammable.

• Do not drink washer fluid and avoid

contact with skin. Washer fluid is

harmful to humans and animals.

• Keep washer fluid away from children

and animals.



Maintenance

9-26

Air Cleaner

Filter replacement

Smartstream G1.6 T-GDi

2C_AirCleaner

Smartstream G2.0 ATKINSON

2C_AirCleaner_2

The air cleaner filter can be cleaned for

inspection using compressed air.
Do not attempt to wash or to rinse it, as

water will damage the filter.
If soiled, the air cleaner filter must be

replaced.
Replace the filter according to the

Maintenance Schedule.

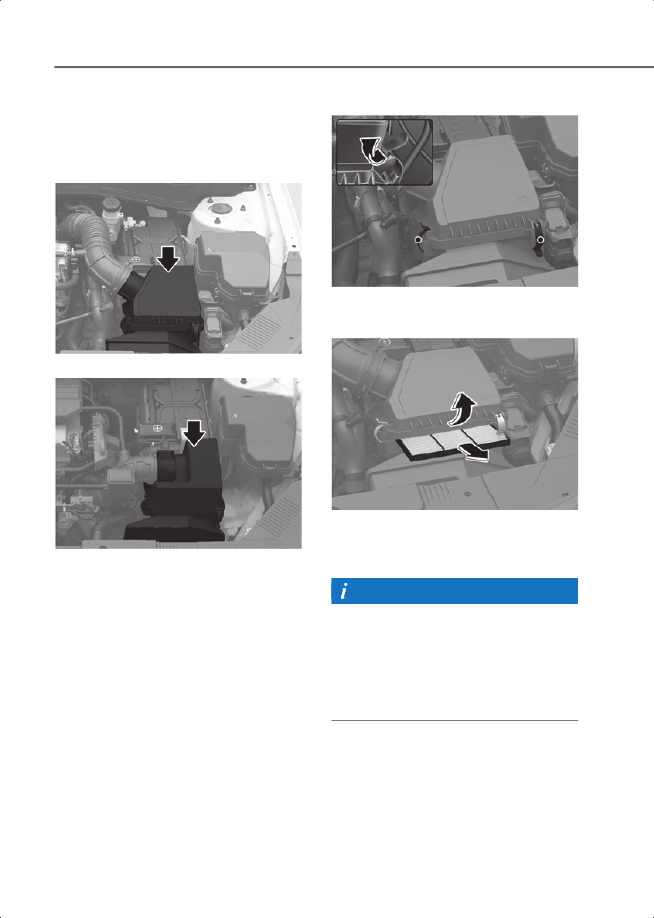

1. Pull down the air cleaner filter lever.

2C_AirCleanerReplacementProcedure

2. Pull up the air cleaner cover to open.
3. Replace the air cleaner filter.

2C_AirCleanerReplacementProcedure_3

4. Reassemble the air cleaner cover in the

reverse order.

5. Check that the cover is firmly installed.



Information



If the vehicle is operated in extremely

dusty or sandy areas, replace the air

cleaner filter more often than the usual

recommended intervals (Refer to the

Maintenance under severe usage and

low mileage conditions” section in this

chapter).



9

9-27

NOTICE



• Do not drive with the air cleaner filter

removed. This will result in excessive

engine wear.

• When removing the air cleaner filter, be

careful that dust or dirt does not enter

the air intake, or damage may result.

• Use parts for replacement from an

authorized HYUNDAI dealer. Use of

non-genuine parts could damage the

engine.

• Do not blow the inner part of the air

filter with compressed air. Dust or dirt

may enter the air intake.

• Check that the replaced filter is firmly

fixed when reassembling the air cleaner

filter, and that the levers are firmly

assembled.



Cabin Air Filter

Filter inspection

The cabin air filter should be replaced

according to the Maintenance Schedule.

If the vehicle is operated in severely

air-polluted cities or on dusty rough roads

for a long period, it should be inspected

more frequently and replaced sooner.

Replace the cabin air filter by following

the procedure below and be careful to

avoid damaging other components.

Filter replacement

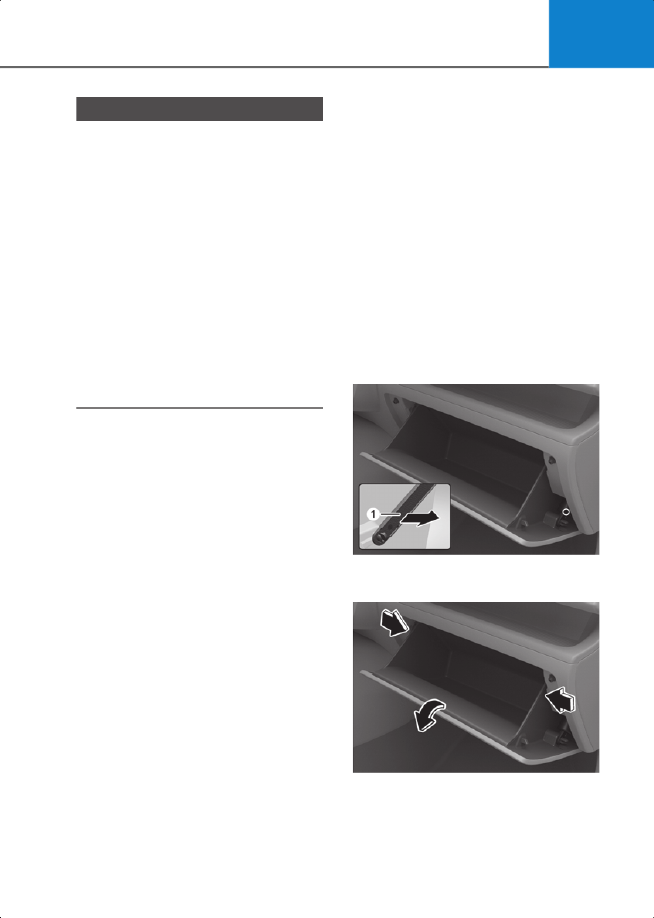

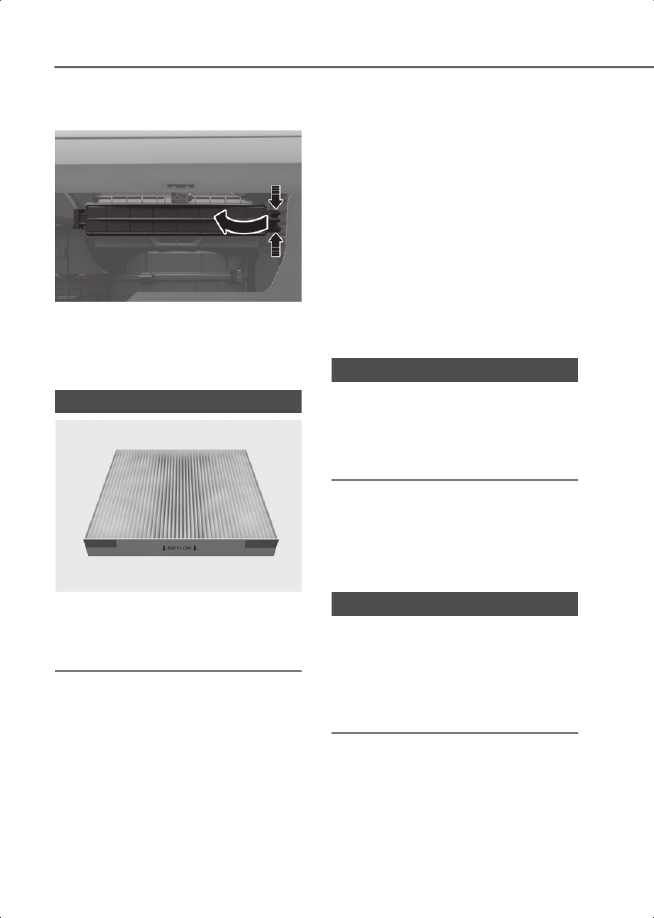

1. Open the glove box and remove the

support rod (1).

2C_AirFilterReplacementProcedure

2. Press both sides of the glove box

inward to release.

2C_AirFilterReplacementProcedure_2

Maintenance

9-28

3. Press and hold the lock on the right side

of the cover.

2C_AirFilterReplacementProcedure_3

4. Pull out the cover.
5. Replace the cabin air filter.
6.Reassemble in the reverse order of

disassembly.

NOTICE



2C_AirFilterReplacementCaution

Install a new cabin air filter in the correct

direction with the arrow symbol (↓) facing

downwards, to prevent noise and

efficiency loss.



Wiper Blades

Blade inspection

Contamination of the windshield or wiper

blades with foreign substances may

reduce the effectiveness of the

windshield wipers.
Common sources of contamination are

insects, tree sap, and hot wax treatments

used by some commercial car washes. If

the blades are not wiping properly, clean

both the window and the blades with

glass cleaner or mild detergent, and rinse

thoroughly with clean water. Replace

blades as needed.

NOTICE



To prevent damage to the wiper blades,

arms, or other components, do not:
• Use gasoline, kerosene, paint thinner,

or other solvents on or near them.

• Attempt to move the wipers manually.



Blade replacement

When the wipers no longer clean

adequately, the blades may be worn or

cracked. Replace the wipers with new

ones.

NOTICE



To prevent damage:
• Never use non-specified wiper blades.
• Lift the wiper arms when in the top

wiping position.

• Always return the wiper arms to the

windshield before driving.



9

9-29

Front windshield wiper blade

replacement

This vehicle has a “hidden” wiper design

that cannot be lifted when in their bottom

resting position.

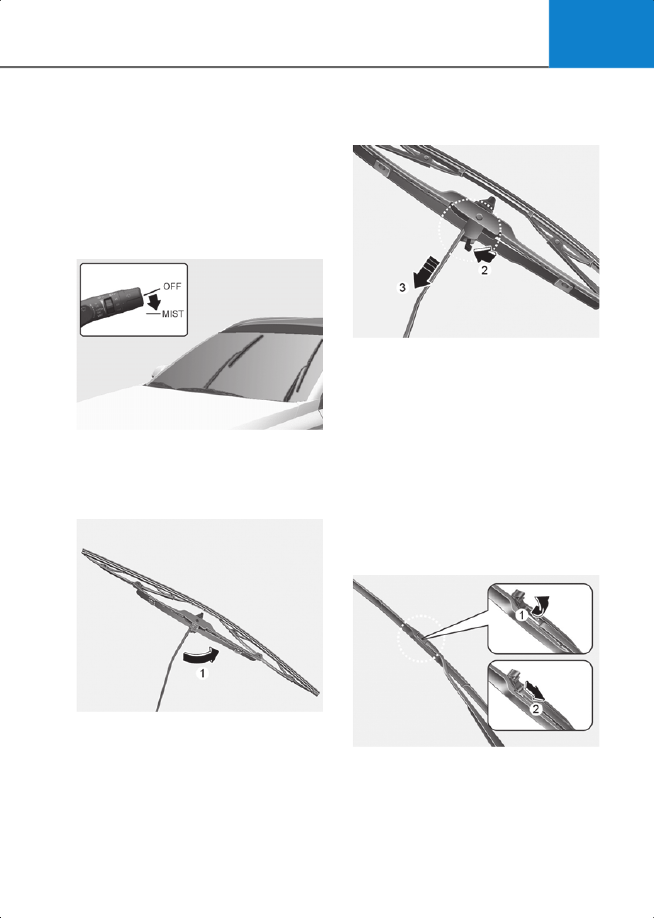

1. Within 20 seconds of turning off the

engine, push and hold the wiper lever

down to the MIST position for about 2

seconds until the wipers move to the top

wipe position.

2C_FontWiperReplacementProcedure

Type A

2. Lift the wipers off the windshield.
3. Rotate wiper blade (1) to access the

clip.

2C_FontWiperReplacementProcedure_2

4. While pushing the clip (2), pull down

the wiper blade (3). Remove the wiper

blade from the wiper arm.

2C_FontWiperReplacementProcedure_3

5. Install a new wiper blade assembly in

the reverse order of removal.
6. Gently put the wipers back down onto

the windshield.
7. With the Engine Start/Stop button in

the ON position, turn the wiper switch to

any ON position to return the wipers to

the bottom resting position.

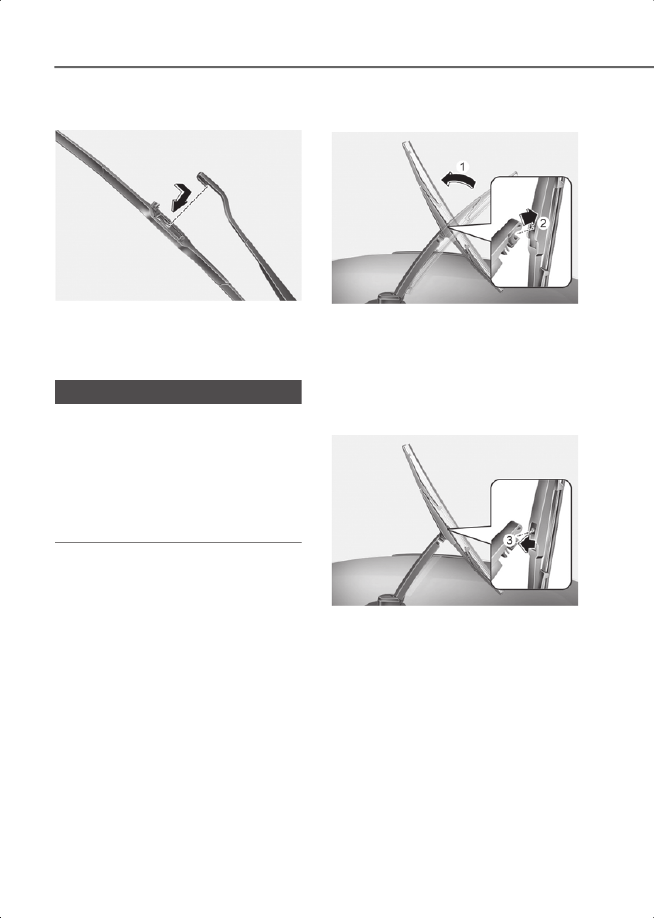

Type B

2. Lift the wipers off the windshield.
3. Lift up the wiper blade clip (1). Then pull

down the wiper blade (2). Remove the

wiper blade from the wiper arm.

2C_FontWiperReplacementProcedure_5

Maintenance

9-30

4. Install a new wiper blade assembly in

the reverse order of removal.

2C_FontWiperReplacementProcedure_6

5. With the Engine Start/Stop button in

the ON position, turn the wiper switch to

any ON position to return the wipers to

the bottom resting position.

NOTICE



• Avoid the wipers from touching the

windshield when the wiper blade is

disassembled to prevent windshield

damage.

• The wiper may not operate for about 10

seconds if the wiper is operated

without washer fluid or the blades are

frozen to prevent damage to the motor.



Rear window wiper blade

replacement

2C_RearWiperReplacementProcedure_1

1. Raise the wiper arm and then rotate the

wiper blade assembly (1).

2. Pull out the wiper blade assembly (2).
3. Install the new blade assembly by

inserting the center part into the slot in

the wiper arm until it clicks into place

(3).

2C_RearWiperReplacementProcedure_2

4. If the replacement is complete, put

down the wiper arm onto the rear

windshield, and turn the vehicle ON

and operate the wipers to check the

blade is installed correctly.

9

9-31

Battery



WARNING



To prevent SERIOUS INJURY or DEATH to

you or bystanders, always follow these

precautions when working near or

handling the battery:

WL_TakingCareOfBatteryWarning

Always read and follow instructions

carefully when handling a battery.

WL_TakingCareOfBatteryWarning_6

Wear eye protection designed to protect

the eyes from acid splashes.

WL_TakingCareOfBatteryWarning_2

Keep all flames, sparks, or smoking

materials away from the battery.

WL_TakingCareOfBatteryWarning_3

Hydrogen is always present in battery

cells, is highly combustible, and may

explode if ignited.

WL_TakingCareOfBatteryWarning_4

Keep batteries out of reach of children.

WL_TakingCareOfBatteryWarning_5

Batteries contain sulfuric acid which is

highly corrosive. Do not allow acid to

contact your eyes, skin or clothing.
If acid gets into your eyes, flush your eyes

with clean water for at least 15 minutes

and get immediate medical attention. If

acid gets on your skin, thoroughly wash

the area. If you feel pain or a burning

sensation, get medical attention

immediately.
• When lifting a plastic-cased battery,

excessive pressure on the case may

cause battery acid to leak. Lift with a

battery carrier or with your hands on

opposite corners.

• Do not attempt to jump start your

vehicle if your battery is frozen.

• NEVER attempt to recharge the battery

when the vehicle’s battery cables are

connected to the battery.

• The electrical ignition system works

with high voltage. NEVER touch these

components with the engine running or

when the Engine Start/Stop button is in

the ON position.



Maintenance

9-32



WARNING



CALIFORNIA PROPOSITION 65 WARNING
Battery posts, terminals, and related

accessories contain lead and lead

compounds, chemicals known to the

State of California to cause cancer, birth

defects and reproductive harm. Batteries

also contain other chemicals known to

the State of California to cause cancer.

Wash hands after handling.



NOTICE



Always follow these instructions when

handling your vehicle’s battery to prevent

damage to your battery:
• When you do not use the vehicle for a

long time in a low temperature area,

disconnect the battery and keep it

indoors.

• Always charge the battery fully to

prevent battery case damage in low

temperature areas.

• Prevent liquid from wetting the battery

terminals. The performance of the

battery may be degraded, and may

cause injury. Be cautious when loading

liquid in the liftgate.

• Do not tilt the battery.
• If you connect unauthorized electronic

devices to the battery, the battery may

be discharged. Never use unauthorized

devices.



For best battery service

2C_TakingCareOfBattery

• Keep the battery securely mounted.
• Keep the battery top clean and dry.
• Keep the terminals and connections

clean, tight, and coated with petroleum

jelly or terminal grease.

• Rinse any spilled acid from the battery

immediately with a solution of water

and baking soda.

• If the vehicle is not going to be used for

an extended time, disconnect the

battery cables.

9

9-33

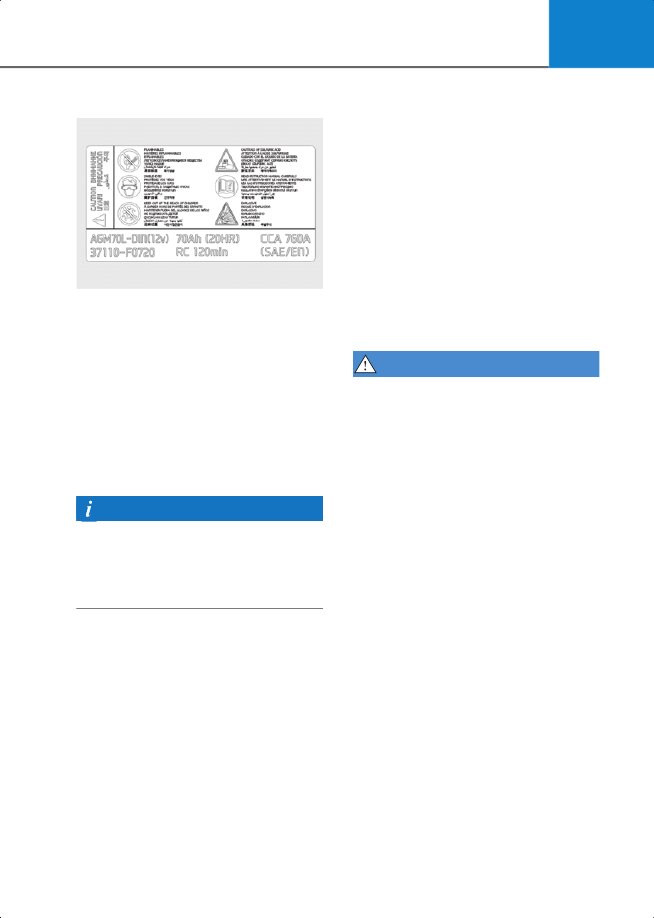

Battery capacity label

2C_BatteryCapacityLabel_AGM

• The actual battery label in the vehicle

may differ from the illustration.

1. AGM70L-DIN : The HYUNDAI model

name of battery

2. 12V : The nominal voltage
3. 70Ah (20HR) : The nominal capacity (in

Ampere hours)

4. RC 120min : The nominal reserve

capacity (in min.)

5. CCA 5760A (SAE/EN) : The cold-test

current in amperes



Information



For vehicles with power liftgate, note that

the power liftgate needs to be reset after

the battery has been replaced. For more

information, refer to the “Power Liftgate”

section in chapter 5.



Battery recharging

By battery charger

Your vehicle has a maintenance free,

calcium based battery.
• If the battery becomes discharged in a

short time (because, for example, the

headlights or interior lights were left on

while the vehicle was not in use),

recharge it by slow charging (trickle) for

10 hours.

• If the battery gradually discharges

because of high electric load while the

vehicle is being used, recharge it at

20-30 A for two hours



WARNING



Always follow these instructions when

recharging your vehicle’s battery to avoid

the risk of SERIOUS INJURY or DEATH

from explosions or acid burns:
• Before performing maintenance or

recharging the battery, turn off all

accessories and press the Engine

Start/Stop button to the OFF position.

• Keep all flames, sparks, or smoking

materials away from the battery.

• Always work outdoors or in an area with

plenty of ventilation.

• Wear eye protection when checking the

battery during charging.

• The battery must be removed from the

vehicle and placed in a well ventilated

area.

• Watch the battery during charging, and

stop or reduce the charging rate if the

battery cells begin boiling violently.

• The negative battery cable must be

removed first and installed last when

the battery is disconnected. Disconnect

the battery charger in the following

order:

Maintenance

9-34

1. Turn off the battery charger main

switch.

2. Unhook the negative clamp from the

negative battery terminal.

3. Unhook the positive clamp from the

positive battery terminal.

• Always use a genuine HYUNDAI

approved battery or the equivalent

specified for your vehicle when you

replace the battery.



NOTICE



AGM battery
• Absorbent Glass Matt (AGM) batteries

are maintenance-free and have the

AGM battery serviced by an authorized

HYUNDAI dealer. For charging your

AGM battery, use only fully automatic

battery chargers that are specially

developed for AGM batteries.

• When replacing the AGM battery, use

parts for replacement from an

authorized HYUNDAI dealer.

• Do not open or remove the cap on top

of the battery. This may cause leaks of

internal electrolyte that could result in

severe injury.



By jump starting

After a jump start from a good battery,

drive the vehicle for 20-30 minutes

before it is shutoff. The vehicle may not

restart if you shut it off before the battery

had a chance to adequately recharge. See

"Jump Starting" in chapter 8 for more

information on jump starting procedures.



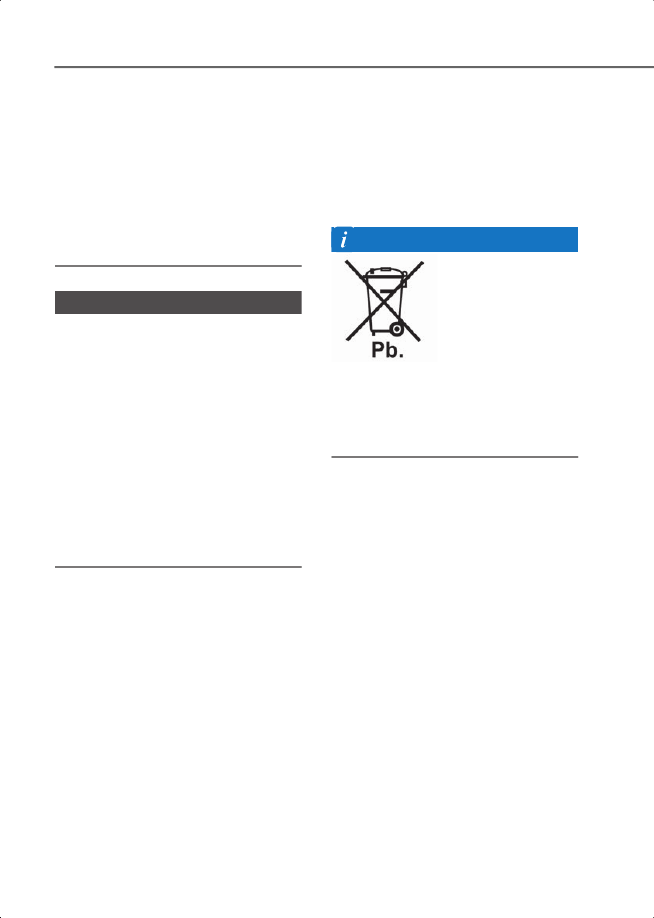

Information



WL_TakingCareOfBatteryWarning_7

An inappropriately disposed battery can

be harmful to the environment and

human health. Dispose of the battery

according to your local law(s) or

regulation.



Reset items

The following items may need to be reset

after the battery has been discharged or

the battery has been removed:
• Current Trip/Since Refueling/Since

Rest (refer to chapter 4)

• Integrated memory system (refer to

chapter 5)

• Power window (refer to chapter 5)
• Sunroof (refer to chapter 5)
• Climate control system (refer to

chapter 5)

• Power liftgate (refer to chapter 5)
• Clock (refer to Infotainment system

manual)

• Infotainment system (refer to

Infotainment system manual)

9

9-35

Tires And Wheels



WARNING



Tire failure may cause loss of vehicle

control and result in a collision. To

reduce risk of serious injury or death:
• Inspect your tires monthly for

proper inflation as well as wear and

damage.

• The recommended cold tire

pressure for your vehicle can be

found in this manual and on the tire

label located on the driver’s side

center pillar. Always use a tire

pressure gauge to measure tire

pressure. Tires with too much or

too little pressure wear unevenly

causing poor handling.

• Check the pressure of the spare

every time you check the pressure

of the other tires on your vehicle.

• Replace tires that are worn, show

uneven wear, or are damaged.

Worn tires can cause loss of braking

effectiveness, steering control, or

traction.

• Always replace tires with the same

size, type, construction, and tread

pattern as each tire that was

originally supplied with this vehicle.

Using tires and wheels other than

the recommended sizes may cause

unusual handling characteristics,

poor vehicle control, or negatively

affect your vehicle’s Anti-Lock

Brake System (ABS) resulting in a

serious accident.



Tire care

For proper maintenance, safety, and

maximum fuel economy, always

maintain recommended tire inflation

pressures and stay within the load

limits and weight distribution

recommended for your vehicle.

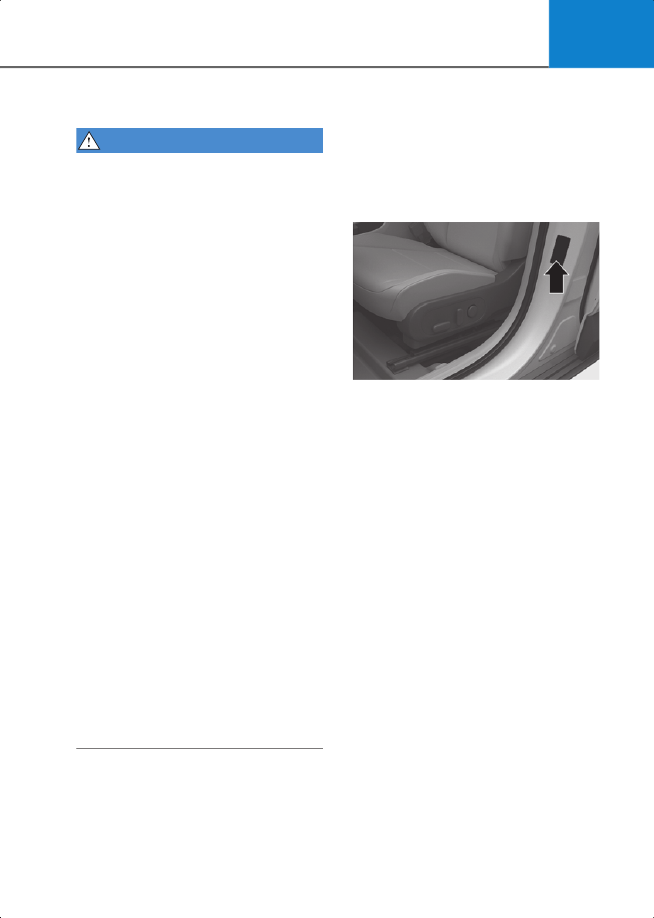

2C_TireLabel

All specifications (sizes and

pressures) can be found on a label

attached to the driver’s side center

pillar.

Recommended cold tire

inflation pressures

Check all tire pressures (including the

spare) when the tires are cold. “Cold

tires” mean the vehicle has not been

driven for at least three hours or

driven less than 1 mile (1.6 km).
Warm tires normally exceed the

recommended cold tire pressures by

4 to 6 psi (28 to 41 kPa). Do not

release air from warm tires to adjust

the pressure. The tires are

under-inflated. For recommended

inflation pressure, refer to the “Tires

And Wheels” section in chapter 2.

Maintenance

9-36



WARNING



• Recommended pressures must be

maintained for the best ride,

vehicle handling, and minimum tire

wear.

• Over-inflation or under-inflation

can reduce tire life, adversely affect

vehicle handling, and lead to

sudden tire failure that may result

in loss of vehicle control resulting in

a collision.

• Severe under-inflation may lead to

severe heat build-up, causing

blowouts, tread separation, and

other tire failures that may result in

loss of vehicle control resulting in a

collision. This risk is much higher on

hot days and when driving for a

long time at high speeds.

• Under-inflation may cause

excessive wear, poor handling, and

reduced fuel economy. Wheel

deformation is also possible. Keep

your tire pressures at the proper

levels. If a tire frequently needs

refilling, have your vehicle

inspected by an authorized

HYUNDAI dealer.

• Over-inflation produces a harsh

ride, excessive wear at the center of

the tire tread, and a greater

possibility of damage from road

hazards.



Check tire inflation pressure

Check your tires, including the spare

tire(if equipped), at least once a

month.

How to check

Use a good quality tire pressure

gauge to check the tire pressure. You

cannot tell if your tires are properly

inflated simply by looking at them.

Radial tires may look properly inflated

when they are underinflated.
Remove the valve cap from the tire

valve stem. Press the tire gauge

firmly onto the valve to get a pressure

measurement. If the cold tire inflation

pressure matches the recommended

pressure on the tire and loading

information label, no further

adjustment is necessary. If the

pressure is low, add air until it

reaches the recommended pressure.
Be sure to put the valve caps back on

the valve stems. Without the valve

cap, dirt or moisture may get into the

valve core and cause air leakage. If a

valve cap is missing, install a new one

as soon as possible.
If you overfill the tire, release air by

pushing on the metal stem in the

center of the tire valve. Recheck the

tire pressure with the tire gauge. Be

sure to put the valve caps back on the

valve stems. Without the valve cap,

dirt or moisture may get into the

valve core and cause air leakage. If a

valve cap is missing, install a new one

as soon as possible.

9

9-37

Tire rotation

To equalize tread wear, have the tires

rotated according to the

maintenance schedule or sooner if

irregular wear develops.
During rotation, check the tires for

correct balance.
When rotating tires, check for uneven

wear and damage. Abnormal wear is

usually caused by incorrect tire

pressure, improper wheel alignment,

out-of-balance wheels, severe

braking, or severe cornering. Look for

bumps or bulges in the tread or side

of the tire. Replace the tire if you find

any of these conditions. Replace the

tire if fabric or cord is visible. After

rotation, be sure to bring the front

and rear tire pressures to

specification and check nut torque

(proper torque is 79-94 lbf·ft [11-13

kgf·m]).

2C_TireRotation

Disc brake pads should be inspected

for wear whenever tires are rotated.



Information



When installing an unsymmetrical

tire, install the side marked “outside”

facing out.





WARNING



• Do not use the compact spare tire

for tire rotation.

• Do not mix bias ply and radial ply

tires under any circumstances. This

may cause unusual handling

characteristics that may cause loss

of vehicle control and result in a

collision.



Wheel alignment and tire

balance

The wheels on your vehicle were

aligned and balanced carefully at the

factory, and you may not need to

have your wheels aligned again. If

you notice unusual tire wear or your

vehicle pulling to one side, the

alignment may need to be adjusted.
If you notice your vehicle vibrating

when driving on a smooth road, your

wheels may need to be rebalanced.

NOTICE



Only use approved wheel weights or

your vehicle’s aluminum wheels may

be damaged.



Maintenance

9-38

Tire replacement

2C_TireWareIndicator

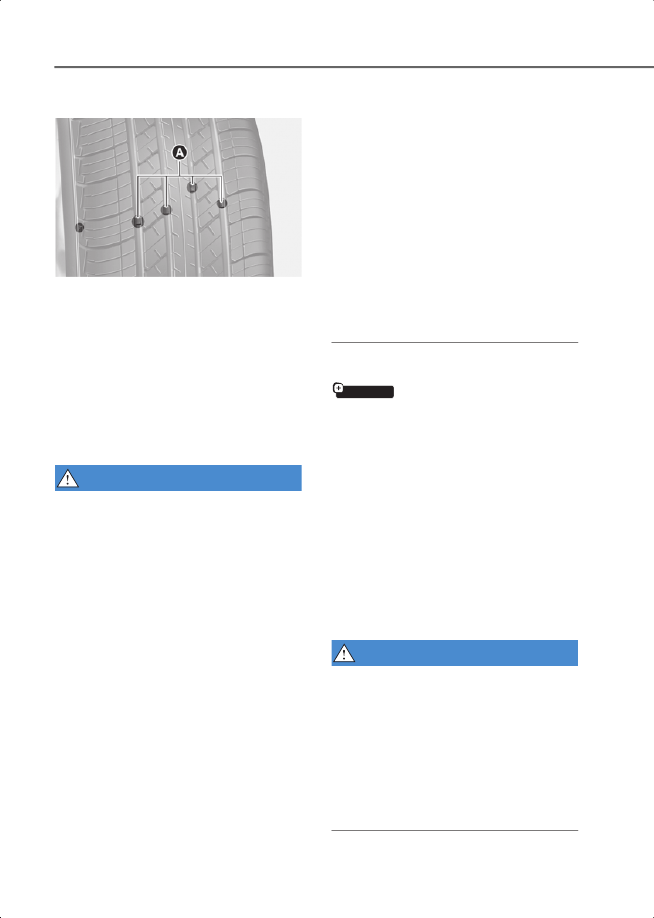

[A]Tread wear indicator
If the tire is worn evenly, a tread wear

indicator appears as a solid band

across the tread. This shows there is

less than 1/16 inches (1.6 mm) of tread

left on the tire. Replace the tire when

this happens.
Do not wait for the band to appear

across the entire tread before

replacing the tire.



WARNING



To reduce the risk of death or serious

injury:
• Replace tires that are worn, show

uneven wear, or are damaged.

Worn tires may cause loss of

braking effectiveness, steering

control, and traction.

• Always replace tires with the same

size as each tire that was originally

supplied with this vehicle. Using

tires and wheels other than the

recommended sizes may cause

unusual handling characteristics,

poor vehicle control, or negatively

affect your vehicle’s Anti-Lock

Brake System (ABS).

• When replacing tires (or wheels), it

is recommended to replace the two

front or two rear tires (or wheels) as

a pair. Replacing just one tire may

seriously affect your vehicle’s

handling.

• Tires degrade over time, even when

they are not being used. Regardless

of the remaining tread, have the

tires replaced after 6 years of

normal service.

• Driving in hot climates or excessive

loading may accelerate the tire

aging process.



if equipped

Compact spare tire replacement

A compact spare tire has a shorter

tread life than a regular size tire.

Replace it when you can see the tread

wear indicator bars on the tire. The

replacement compact spare tire

should be the same size and design

tire as the one provided with your

vehicle and must be mounted on the

same compact spare tire wheel. The

compact spare tire is not designed to

be mounted on a regular size wheel,

and the compact spare tire wheel is

not designed for mounting a regular

size tire.



WARNING



The normal size tire should be

repaired or replaced as soon as

possible to avoid failure of the spare

and loss of vehicle control resulting in

a collision.
The compact spare tire is for

emergency use only. Do not operate

your vehicle over 50 mph (80 km/h)

when using the compact spare tire.



9

9-39

Wheel replacement

When replacing the metal wheels for

any reason, make sure the new

wheels are equivalent to the original

factory units in diameter, rim width,

and offset.

Tire traction

Tire traction can be reduced if you

drive on worn tires or the tires that

are improperly inflated, or on slippery

road surfaces. Replace the tires when

tread wear indicators appear. To

reduce the possibility of losing

control, slow down whenever there is

rain, snow, or ice on the road.

Tire maintenance

In addition to proper inflation, correct

wheel alignment helps decrease the

tire wear. If you find a tire is worn

unevenly, have your dealer check the

wheel alignment. When you have

new tires installed, make sure they

are balanced. This may increase ride

comfort and tire life. Additionally, a

tire must always be rebalanced if it is

removed from the wheel.

Tire sidewall labeling

This information identifies and

describes the fundamental

characteristics of the tire and also

provides the tire identification

number (TIN) for safety standard

certification. The TIN can be used to

identify the tire in case of a recall.

2C_TireSideWallLabelling

1. Manufacturer or brand name

Manufacturer or brand name is

shown.

2. Tire size designation

A tire’s sidewall is marked with a tire

size designation. You need this

information when selecting

replacement tires for your vehicle.

The following explains what the

letters and numbers in the tire size

designation mean.
Example tire size designation:
(These numbers are provided as an

example only. Your tire size

designator may vary depending on

your vehicle.)

215/60 R17 98W

215: Tire width in millimeters.
60: Aspect ratio. The tire’s section

height as a percentage of its width.
R: Tire construction code (Radial).
17: Rim diameter in inches.
98: Load Index, a numerical code

associated with the maximum load

the tire can carry.
W: Speed Rating Symbol. See the

speed rating chart in this section for

additional information.

Maintenance

9-40

Wheel size designation

Wheels are also marked with

important information that you need

if you ever have to replace one.
Example wheel size designation:

7.5J X 19

7.5: Rim width in inches.
J: Rim contour designation.
19: Rim diameter in inches.

Tire speed ratings

The chart below lists many of the

different speed ratings currently

being used for passenger vehicle

tires. The speed rating is part of the

tire size designation on the sidewall

of the tire. This symbol corresponds

to that tire’s designed maximum safe

operating speed.

3. Checking tire life (TIN: Tire

Identification Number)

Any tires that are over six years old,

based on the manufacturing date,

(including the spare tire) must be

replaced by new ones. You can find

the manufacturing date on the tire

sidewall (possibly on the inside of the

wheel), displaying the DOT Code. The

DOT Code is a series of numbers on a

tire consisting of numbers and

English letters. The manufacturing

date is designated by the last four

digits (characters) of the DOT code.

DOT: XXXX XXXX OOOO

The front part of the DOT shows a

plant code number, tire size and

tread pattern and the last four

numbers indicate week and year

manufactured.
For example:
DOT XXXX XXXX 1523 represents that

the tire was produced in the 15th

week of 2023.

4. Tire ply composition and material

The number of layers or plies of

rubber-coated fabric in the tire. Tire

manufacturers also must indicate the

materials in the tire, which include

steel, nylon, polyester, and others.

The letter “R” means radial ply

construction. The letter “D” means

diagonal or bias ply construction; and

the letter “B” means belted-bias ply

construction.

Speed Rating

Symbol

Maximum Speed

S

112 mph (180 km/h)

T

118 mph (190 km/h)

H

130 mph (210 km/h)

V

149 mph (240 km/h)

W

168 mph (270 km/h)

Y

186 mph (300 km/h)

9

9-41

5. Maximum permissible inflation

pressure

This number is the greatest amount

of air pressure that should be put in

the tire. Do not exceed the maximum

permissible inflation pressure. Refer

to the Tire and Loading Information

label for recommended inflation

pressure.

6. Maximum load rating

This number indicates the maximum

load in kilograms and pounds that

can be carried by the tire. When

replacing the tires on the vehicle,

always use a tire that has the same

load rating as the factory installed

tire.

7. DOT Tire Quality Grading (U.S.

Vehicles)

The tires on your vehicle meet all U.S.

Federal Safety Requirements. All tires

are also graded for treadwear,

traction, and temperature

performance according to

Department of Transportation (DOT)

standards.

Uniform tire quality grading

Quality grades can be found where

applicable on the tire sidewall

between tread shoulder and

maximum section width.
For example:
TREADWEAR 200
TRACTION AA
TEMPERATURE A

Tread wear

The tread wear grade is a

comparative rating based on the

wear rate of the tire when tested

under controlled conditions on a

specified government test course.

For example, a tire graded 150 would

wear one-and-a-half times (1½) as

well on the government course as a

tire graded 100.
The relative performance of tires

depends upon the actual conditions

of their use, however, and may depart

significantly from the norm due to

variations in driving habits, service

practices, and differences in road

characteristics and climate.
These grades are molded on the

sidewalls of passenger vehicle tires.

The tires available as standard or

optional equipment on your vehicle

may vary depending on the grade.

Maintenance

9-42

Traction - AA, A, B & C

The traction grades, from highest to

lowest, are AA, A, B, and C. Those

grades represent the tire’s ability to

stop on wet pavement as measured

under controlled conditions on

specified government test surfaces

of asphalt and concrete. A tire

marked C may have poor traction

performance.



WARNING



The traction grade assigned to this

tire is based on straight ahead

braking traction tests, and does not

include acceleration, cornering,

hydroplaning, or peak traction

characteristics.



Temperature - A, B & C

The temperature grades are A (the

highest), B and C representing the

tire’s resistance to the generation of

heat and its ability to dissipate heat

when tested under controlled

conditions on a specified indoor

laboratory test wheel.
Sustained high temperature may

cause the material of the tire to

degenerate and reduce tire life, and

excessive temperature may lead to

sudden tire failure. The grade C

corresponds to a level of

performance that all passenger car

tires must meet the Federal Motor

Vehicle Safety Standard No. 109.

Grades A and B represent higher

levels of performance on the

laboratory test wheel than the

minimum required by law.



WARNING



The temperature grade for this tire is

established for a tire that is properly

inflated and not overloaded.

Excessive speed, under-inflation,

over-inflation, or excessive loading,

either separately or in combination,

may cause heat build-up and

possible sudden tire failure.



Tire terminology and

definitions

Air pressure

The amount of air inside the tire

pressing outward on the tire. Air

pressure is expressed in pounds per

square inch (psi) or kilopascal (kPa).

Accessory weight

This means the combined weight of

optional accessories. Some examples

of optional accessories are automatic

transmission, power seats, and air

conditioning.

Aspect ratio

The relationship of a tire’s height to

its width.

Belt

A rubber coated layer of cords that is

located between the plies and the

tread. Cords may be made from steel

or other reinforcing materials.

Bead

The tire bead contains steel wires

wrapped by steel cords that hold the

tire onto the rim.

9

9-43

Bias ply tire

A pneumatic tire in which the plies

are laid at alternate angles less than

90 degrees to the centerline of the

tread.

Cold tire pressure

The amount of air pressure in a tire,

measured in pounds per square inch

(psi) or kilopascals (kPa) before a tire

has built up heat from driving.

Curb weight

This means the weight of a motor

vehicle with standard and optional

equipment including the maximum

capacity of fuel, oil and coolant, but

without passengers and cargo.

DOT markings

A code molded into the sidewall of a

tire signifying that the tire is in

compliance with the U.S. Department

of Transportation motor vehicle

safety standards. The DOT code

includes the Tire Identification

Number (TIN), an alphanumeric

designator which can also identify

the tire manufacturer, production

plant, brand and date of production.

GVWR

Gross Vehicle Weight Rating

GAWR FRT

Gross Axle Weight Rating for the

Front Axle.

GAWR RR

Gross Axle Weight Rating for the Rear

axle.

Intended outboard sidewall

The side of an asymmetrical tire, that

must always face outward when

mounted on a vehicle.

Kilopascal (kPa)

The metric unit for air pressure.

Light Truck (LT) tire

A tire designated by its manufacturer

as primarily intended for use on

lightweight trucks or multipurpose

passenger vehicles.

Load ratings

The maximum load that a tire is rated

to carry for a given inflation pressure.

Load index

An assigned number ranging from 1 to

279 that corresponds to the load

carrying capacity of a tire.

Maximum inflation pressure

The maximum air pressure to which a

cold tire may be inflated. The

maximum air pressure is molded onto

the sidewall.

Maximum load rating

The load rating for a tire at the

maximum permissible inflation

pressure for that tire.

Maximum loaded vehicle weight

The sum of curb weight; accessory

weight; vehicle capacity weight; and

production options weight.

Maintenance

9-44

Normal occupant weight

The number of occupants a vehicle is

designed to seat multiplied by 150

lbs. (68 kg).

Occupant distribution

Designated seating positions.

Outward facing sidewall

An asymmetrical tire has a particular

side that faces outward when

mounted on a vehicle. The outward

facing sidewall bears white lettering

or bears manufacturer, brand, and/or

model name molding that is higher or

deeper than the same moldings on

the inner facing sidewall.

Passenger (P-Metric) tire

A tire used on passenger cars and

some light duty trucks and

multipurpose vehicles.

Ply

A layer of rubber-coated parallel

cords.

Pneumatic tire

A mechanical device made of rubber,

chemicals, fabric and steel or other

materials, that, when mounted on an

automotive wheel provides the

traction and contains the gas or fluid

that sustains the load.

Pneumatic options weight

The combined weight of installed

regular production options weighing

over 5 lbs. (2.3 kg) in excess of the

standard items which they replace,

not previously considered in curb

weight or accessory weight,

including heavy duty breaks, ride

levelers, roof rack, heavy duty

battery, and special trim.

Recommended inflation pressure

Vehicle manufacturer’s

recommended tire inflation pressure

as shown on the tire placard.

Radial ply tire

A pneumatic tire in which the ply

cords that extend to the beads are

laid at 90 degrees to the centerline of

the tread.

Rim

A metal support for a tire and upon

which the tire beads are seated.

Sidewall

The portion of a tire between the

tread and the bead.

Speed rating

An alphanumeric code assigned to a

tire indicating the maximum speed at

which a tire can operate.

Traction

The friction between the tire and the

road surface. The amount of grip

provided.

Tread

The portion of a tire that comes into

contact with the road.

Treadwear indicators

Narrow bands, sometimes called

“wear bars”, that show across the

9

9-45

tread of a tire when only 1/16 inches

of tread remains.

UTQGS

Uniform Tire Quality Grading

Standards is a tire information system

that provides consumers with ratings

for a tire’s traction, temperature and

treadwear. Ratings are determined

by tire manufacturers using

government testing procedures. The

ratings are molded into the sidewall

of the tire.

Vehicle capacity weight

The number of designated seating

positions multiplied by 150 lbs. (68

kg) plus the rated cargo and luggage

load.

Vehicle maximum load on the tire

Load on an individual tire due to curb

and accessory weight plus maximum

occupant and cargo weight.

Vehicle normal load on the tire

Load on an individual tire that is

determined by distributing to each

axle its share of the curb weight,

accessory weight, and normal

occupant weight and dividing by 2.

Vehicle placard

A label permanently attached to a

vehicle showing the original

equipment tire size and

recommended inflation pressure.

All Season tires

HYUNDAI specifies all season tires on

some models to provide good

performance for use all year round,

including snowy and icy road

conditions. All season tires are

identified by ALL SEASON and/or

M+S (Mud and Snow) on the tire

sidewall. Snow tires have better snow

traction than all season tires and may

be more appropriate in some areas.

Summer tires

HYUNDAI specifies summer tires on

some models to provide superior

performance on dry roads. Summer

tire performance is substantially

reduced in snow and ice. Summer

tires do not have the tire traction

rating M+S (Mud and Snow) on the

tire side wall. If you plan to operate

your vehicle in snowy or icy

conditions, use snow tires or all

season tires on all four wheels.

Snow tires

If you equip your car with snow tires,

they should be the same size and

have the same load capacity as the

original tires. Snow tires should be

installed on all four wheels;

otherwise, poor handling may result.

Snow tires should carry 4 psi (28 kPa)

more air pressure than the pressure

recommended for the standard tires

on the tire label on the driver’s side of

the center pillar, or up to the

maximum pressure shown on the tire

sidewall, whichever is less. Do not

drive faster than 75 mph (120 km/h)

when your vehicle is equipped with

snow tires.

Maintenance

9-46

Radial-Ply Tires

Radial-ply tires provide improved

tread life, road hazard resistance and

smoother high speed ride. The

radial-ply tires used on this vehicle

are of belted construction, and are

selected to complement the ride and

handling characteristics of your

vehicle. Radial-ply tires have the

same load carrying capacity, as

bias-ply or bias belted tires of the

same size, and use the same

recommended inflation pressure.

Mixing of radial-ply tires with bias-ply

or bias belted tires is not

recommended. Any combinations of

radial-ply and bias-ply or bias belted

tires when used on the same vehicle

will seriously deteriorate vehicle

handling. The best rule to follow is:

Identical pairs of radial-ply tires

should always be used as a set for the

front tires and a set for the rear tires.
Longer wearing tires can be more

susceptible to irregular tread wear. It

is very important to follow the tire

rotation interval in this chapter to

achieve the tread life potential of

these tires. Cuts and punctures in

radial-ply tires are repairable only in

the tread area, because of sidewall

flexing. Consult your tire dealer for

radial-ply tire repairs.



WARNING



Do not mix bias ply and radial ply tires

under any circumstances. This may

cause unusual handling

characteristics that may cause loss of

vehicle control resulting in an

accident.



if equipped

Low aspect ratio tires

The aspect ratio is lower than 50 on

low aspect ratio tires.
Because low aspect ratio tires are

optimized for handling and braking,

their sidewall is a little stiffer than a

standard tire. Also low aspect ratio

tires tend to be wider and

consequently have a greater contact

patch with the road surface. In some

instances they may generate more

road noise compared with standard

tires.



CAUTION



Low aspect wheels and tires are

easily damaged. To reduce the risk of

damage:
• When driving on rough roads,

passing over a pothole, speed

bump, manhole, or curb stone,

drive the vehicle slowly not to

damage the tires and wheels.

Damage is not covered by your

vehicle warranty.

• Inspect the tire condition and

pressure every 8,000 miles (13,000

km).

• It is difficult to visually inspect for

tire damage with your eyes. If any

damage is found, contact your

authorized HYUNDAI dealer to

replace the tire.



9

9-47

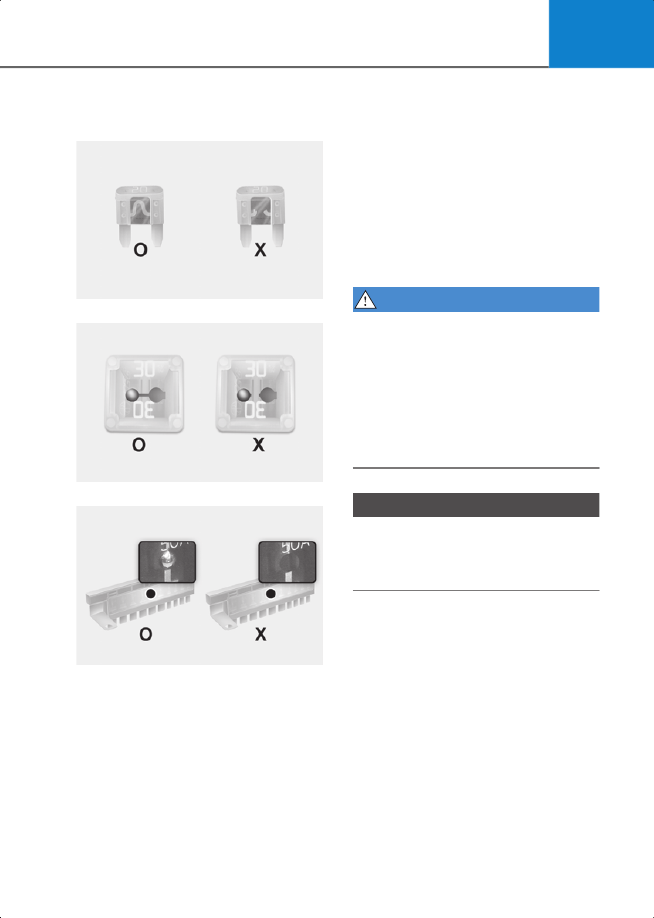

Fuses

Blade type

2C_FuseType

Cartridge type

2C_FuseType_2

Multi type

2C_FuseType_3

A vehicle’s electrical system is protected

from electrical overload damage by fuses.
This vehicle has 2 (or 3) fuse panels, one

located in the driver’s side panel bolster,

the other in the engine compartment.
If any of your vehicle’s lights, accessories,

or controls do not work, check the

appropriate circuit fuse. If a fuse has

blown, the element inside the fuse is

melted or broken.

If the electrical system does not work,

first check the driver’s side fuse panel.

Before replacing a blown fuse, turn off the

engine and all switches, and then

disconnect the negative battery cable.

Always replace a blown fuse with one of

the same rating.
If the replacement fuse blows, this

indicates an electrical problem. Avoid

using the system involved and we

recommend that you contact an

authorized HYUNDAI dealer.



WARNING



Never replace a fuse with anything but

another fuse of the same rating.
• A higher capacity fuse may cause

damage and possibly cause a fire.

• Do not install a wire or aluminum foil

instead of the proper fuse - even as a

temporary repair. It may cause

extensive wiring damage and possibly a

fire.



NOTICE



Do not use a screwdriver or any other

metal object to remove fuses because it

may cause a short circuit and damage the

system.



Maintenance

9-48

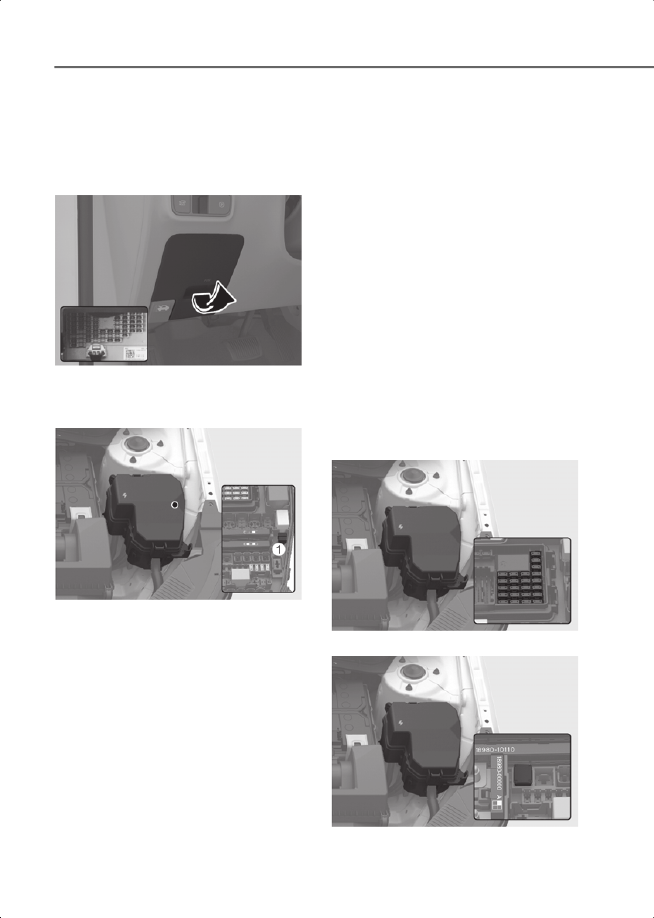

Instrument panel fuse

replacement

1. Turn off the vehicle.
2. Turn off all other switches.
3. Open the fuse panel cover.

2C_InstrumentPanelFuseReplacement

4. Refer to the label on the inside of the

fuse panel cover to locate the

suspected fuse location.

2C_EngineRoomFuseReplacement

5. Pull the suspected fuse straight out.

Use the removal tool (1) provided in the

engine compartment fuses panel

cover.

6.Check the removed fuse and replace it

if it is blown. Spare fuses are provided in

the instrument panel fuse panels (or in

the engine compartment fuse panel).

7. Push in a new fuse of the same rating,

and make sure it fits tightly in the clips.

If it is not tight, we recommend that you

contact an authorized HYUNDAI dealer.

In an emergency, if you do not have a

spare fuse, use a fuse of the same rating

from a circuit you may not need for

operating the vehicle.
If the headlights or other electrical

components do not work and the fuses

are undamaged, check the fuse panel in

the engine compartment.

Engine compartment panel

fuse replacement

Blade fuse / Cartridge fuse

1. Turn off the vehicle.
2. Turn off all other switches.
3. Remove the fuse panel cover by

pressing the tap and pulling up.

4. Refer to the label on the inside of the

fuse panel cover to locate the

suspected fuse location.

Blade type

2C_EngineRoomFuseReplacement_2

Cartridge type

2C_EngineRoomFuseReplacement_3















Content      ..     15      16      17      18     ..
