Hyundai Kona (2024 year). Manual in english - page 15





7

7-133

Off conditions

If collision is imminent, Reverse Parking

Collision-Avoidance Assist assists you

with braking. Braking assist is released

after 5 minutes. Immediately depress the

brake pedal and check vehicle

surroundings. Braking assist is also

released in the following conditions

when:
• The gear is shifted to P (Park) or D

(Drive)

• The brake pedal is depressed with

sufficient power



Information



When Parking Collision-Avoidance Assist

is activated while reversing, braking

control will be released after 5 minutes

and the Electronic Parking Brake (EPB)

will be engaged.



Reverse Parking

Collision-Avoidance Assist

malfunction and limitations

Reverse Parking Collision-

Avoidance Assist malfunction

2C_DriverAssistanceMalfunction

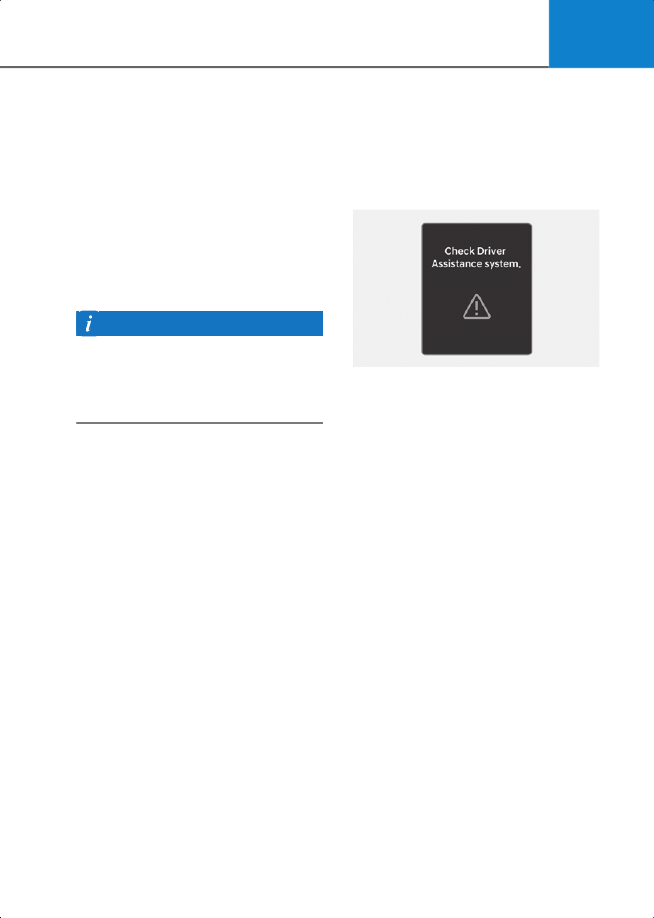

When Reverse Parking

Collision-Avoidance Assist or other

related functions are not working

properly, the “

Check Driver Assistance

system.

” warning message appears on

the instrument cluster, and Reverse

Parking Collision-Avoidance Assist turns

off automatically. Have the vehicle

inspected by an authorized HYUNDAI

dealer.

Driver Assistance System

7-134

Reverse Parking

Collision-Avoidance Assist disabled

2C_DriverAssistanceLimitedCamera

2C_DriverAssistanceLimitedUltrasonic

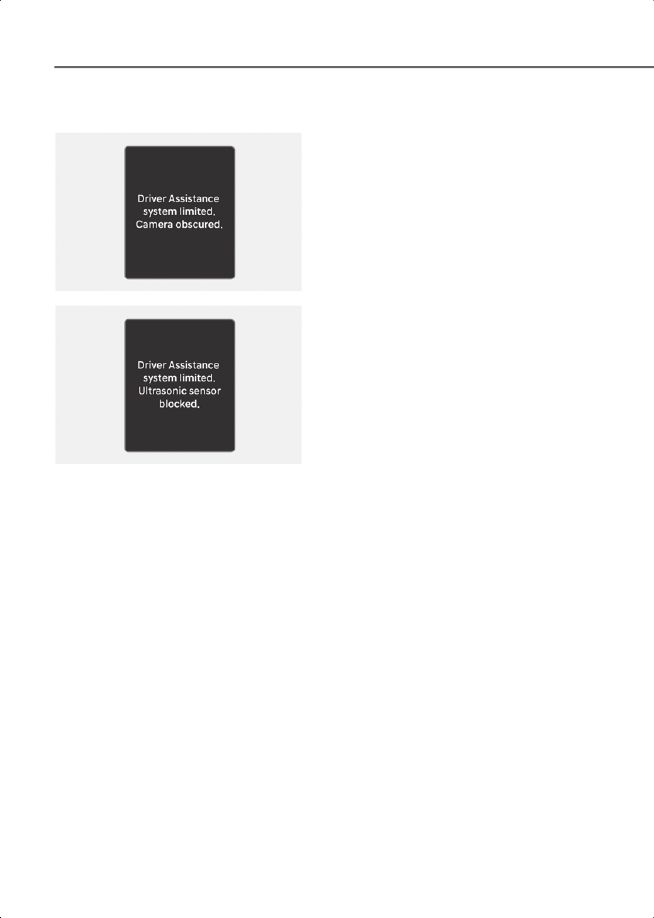

The “

Driver Assistance system limited.

Camera obscured.

” or

“Driver

Assistance system limited. Ultrasonic

sensor blocked.”

 warning message

appears on the instrument cluster if the

following situations occur:
• The rear view camera or rear ultrasonic

sensor(s) is covered with foreign

material, such as snow or rain, etc.

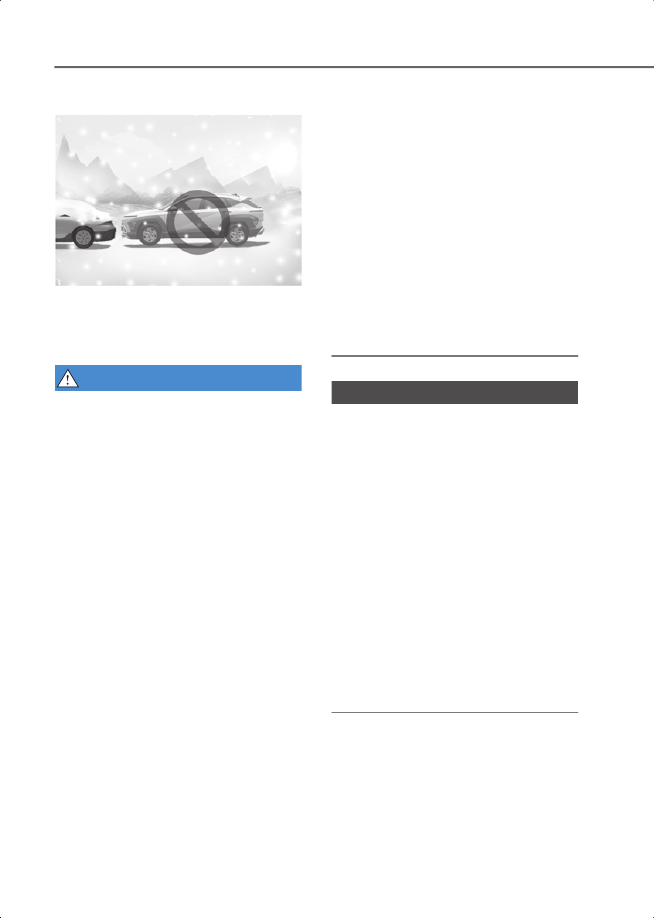

• There is inclement weather, such as

heavy snow, heavy rain, etc.

If this occurs, Reverse Parking

Collision-Avoidance Assist may turn off or

may not operate properly. Check whether

the rear view camera and rear ultrasonic

sensors are clean.

Limitations of Reverse Parking

Collision-Avoidance Assist

Reverse Parking Collision-Avoidance

Assist may not assist braking or warn the

driver even if there are pedestrians or

objects under the following

circumstances:
• Problems with vehicle

- Any non-factory equipment or

accessory is installed

- Your vehicle is unstable due to an

accident or other causes

- Bumper height or rear ultrasonic

sensor installation has been modified

- Wide-rear view camera(s) or

ultrasonic sensor(s) is damaged

- Wide-rear view camera(s) or the

ultrasonic sensor(s) is stained with

foreign material, such as snow, dirt,

etc.

- Wide-rear view camera(s) is

obscured by a light source or by

inclement weather, such as heavy

rain, fog, snow, etc.

• Problems with the surroundings

- The surrounding is very bright or very

dark

- Outside temperature is very high or

very low

- The wind is either strong (above 12

mph (20 km/h)) or blowing

perpendicular to the rear bumper

- Objects generating excessive noise,

such as vehicle horns, loud

motorcycle vehicles or truck air

brakes, are near your vehicle

- An ultrasonic sensor with similar

frequency is near your vehicle

- The road is slippery or inclined
- The image of the pedestrian in the

front view camera is

indistinguishable from the

background

7

7-135

• Problems with pedestrian or object

- The pedestrians are difficult to detect
- There is ground height difference

between the vehicle and the

pedestrian

- The pedestrian is near the rear edge

of the vehicle

- The pedestrian is not standing

upright

- The pedestrian is either very short or

very tall to detect

- The pedestrian or cyclist is wearing

clothing that easily blends into the

background, making it difficult to

detect

- The pedestrian is wearing clothing

that does not reflect ultrasonic waves

well

- Size, thickness, height, or shape of

the object does not reflect ultrasonic

waves well (for example, low object,

narrow object, circular pillar, small

pillar, corners of a square pillar, bush,

curbs, carts, edge of a wall, etc.)

- The pedestrian or the object is

moving

- The pedestrian or the object is very

close to the rear of the vehicle

- There is a large object such as a wall

is behind the pedestrian or the object

- The object is not located at the front

or rear center of your vehicle

- The object is not parallel to the rear

bumper

- The sensors cannot detect the

pedestrians and objects

• Problems with driving condition

- The driver drives the vehicle

immediately after shifting to R

(Reverse) or D (Drive)

- The driver accelerates or circles the

vehicle

- The vehicle is driven immediately

after starting the vehicle



WARNING



Take the following precautions when

using Reverse Parking

Collision-Avoidance Assist:
• Always exercise extreme caution while

driving. The driver is responsible for

braking and safe driving.

• Always pay attention to road and traffic

conditions while driving, whether or not

there is a warning.

• Always look around your vehicle to

make sure there are no pedestrians or

objects before moving the vehicle.

• The performance of Reverse Parking

Collision-Avoidance Assist may vary

under certain conditions. If vehicle

speed is above 2 mph (4 km/h)),

Reverse Parking Collision-Avoidance

Assist will provide collision avoidance

assist only when pedestrians are

detected. Always look around and pay

attention when driving your vehicle.

• Reverse Parking Collision-Avoidance

Assist may operate differently under

certain conditions. If the vehicle moves

forward and backward repeatedly,

Reverse Parking Collision-Avoidance

Assist may fail to assist braking or to

warn the driver. Always pay attention

when driving your vehicle.

• Some objects may not be detected by

the rear ultrasonic sensors due to the

objects distance, size or material, all of

which can limit the effectiveness of the

sensor.

• Reverse Parking Collision-Avoidance

Assist may not operate properly or may

operate unnecessarily depending on

the road conditions and the

surroundings.

• Do not solely rely on Parking

Collision-Avoidance Assist. Doing so

may lead to vehicle damage or injuries.



Driver Assistance System

7-136



CAUTION



• Noise may be heard when sudden

braking occurs to avoid a collision.

• If any other warning sound such as the

seat belt warning chime is already

generated, Parking

Collision-Avoidance Assist warning

may not sound.

• Parking Collision-Avoidance Assist may

not work properly if the bumper has

been damaged, replaced or repaired.

• Parking Collision-Avoidance Assist may

not operate properly if interfered by

strong electromagnetic waves.

• Playing the vehicle audio system at

high volume may prevent passengers

from hearing Parking

Collision-Avoidance Assist warning

sounds.

• Turn off Parking Collision-Avoidance

Assist when towing a trailer. If towing

and moving in reverse, Parking

Collision-Avoidance Assist will activate

as it detects the trailer.

• The brake control may not operate

properly depending on the status of

ESC (Electronic Stability Control).
There will only be a warning when:
- The ESC (Electronic Stability Control)

warning light is on

- ESC (Electronic Stability Control) is

engaged in a different function





CAUTION



Take the following precautions to

maintain optimal performance of the

detecting sensors:
• Always keep the wide-rear view

cameras and ultrasonic sensors clean.

• Do not use any cleanser containing acid

or alkaline detergents when cleaning

the camera lens. Use only a mild soap or

neutral detergent, and rinse thoroughly

with water.

• Do not spray the wide-rear view

cameras or the rear ultrasonic sensors

or their surrounding area directly with a

high pressure washer. It may cause the

wide angle cameras or the ultrasonic

sensors to malfunction.

• Do not apply objects, such as a bumper

sticker or a bumper guard, near the

wide angle cameras or ultrasonic

sensors or apply paint to the bumper.

Doing so may adversely affect the

performance of Parking

Collision-Avoidance Assist.

• Never disassemble or apply impact on

the wide angle cameras or the

ultrasonic sensors components.

• Do not apply unnecessary force on the

wide-rear view cameras or the

ultrasonic sensors. Reverse Parking

Collision-Avoidance Assist may not

operate properly if the wide angle

cameras or the ultrasonic sensor(s) is

forcibly moved out of proper

alignment. Have the vehicle inspected

by an authorized HYUNDAI dealer.



7

7-137



Information



Reverse Parking Collision-Avoidance

Assist can detect a pedestrian or an

object when:
• A pedestrian is standing behind the

vehicle

• A large obstacle, such as a vehicle, is

parked in the rear center of your vehicle



Remote Smart Parking

if equipped

Assist (RSPA)

Remote Smart Parking Assist uses the

front, front side, rear side, and rear

ultrasonic sensors to detect parking

spaces and control vehicle steering,

speed, gear shifts, and help enter and exit

parking spaces remotely from outside

your vehicle.

• Remote Smart Parking and Remote

Operation function may be operated

from outside the vehicle using the

smart key.

• When Remote Smart Parking Assist

operates, Parking Distance Warning

and Surround View Monitor will also

operate. For more information, refer to

the “Forward/Reverse Parking Distance

Warning (PDW)” and “Surround View

Monitor (SVM)” sections in this chapter.

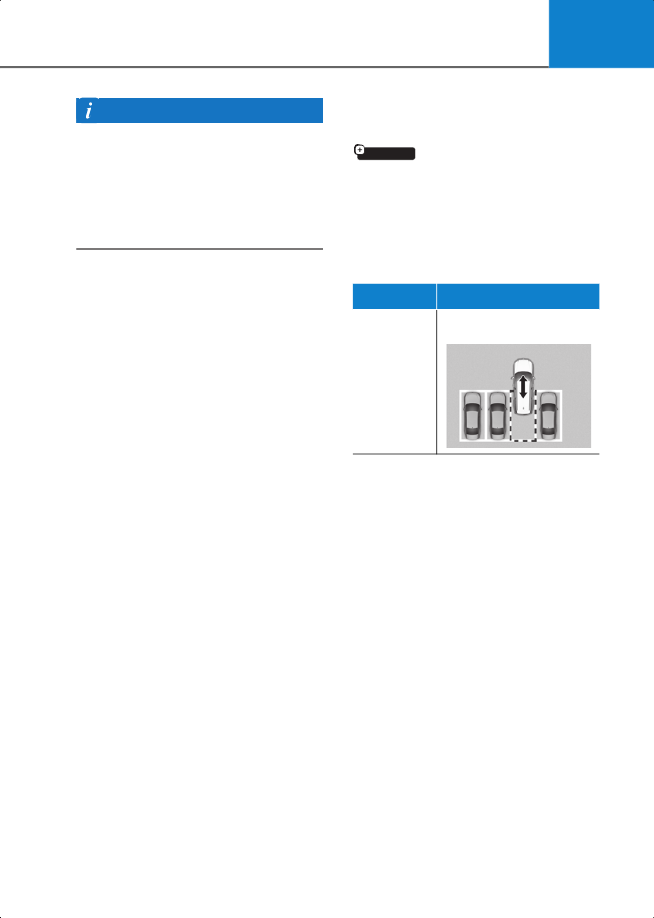

Function

Description

Remote

Operation

Remotely moving forward

or backward

Driver Assistance System

7-138

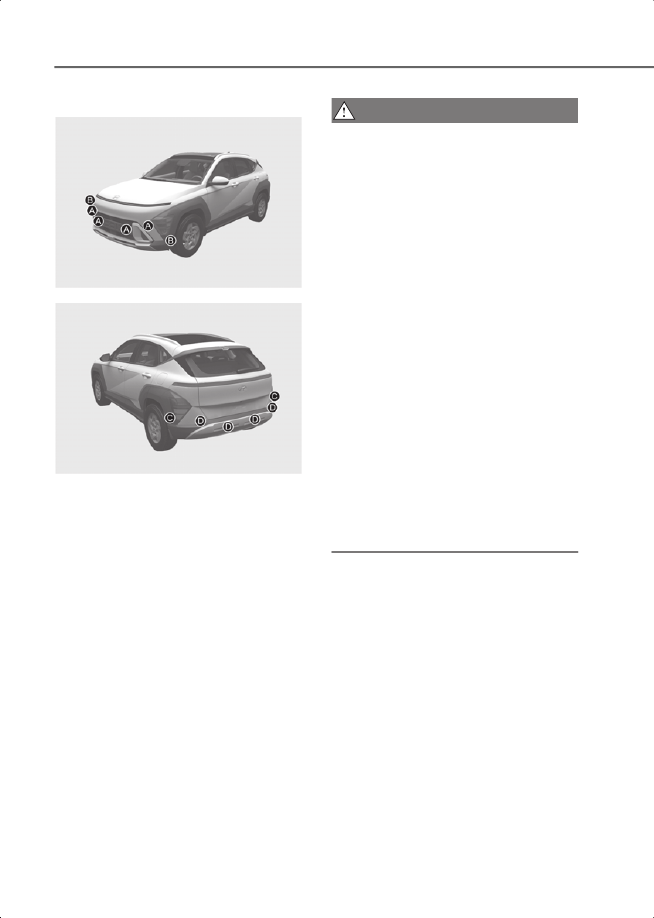

Detecting sensors

2C_CheckPDWSideInfo_2

2C_WideRearUltrasonicSensor

[A] Front ultrasonic sensors

[B] Front side ultrasonic sensors

[C] Rear side ultrasonic sensors

[D] Rear ultrasonic sensors

See the illustration above for the detailed

location of the detecting sensors.



CAUTION



Take the following precautions to

maintain optimal performance of the

detecting sensors:
• Never disassemble the detecting

sensor or sensor assembly, or cause

any damage to it.

• If the detecting sensors need repair,

have the vehicle inspected by an

authorized HYUNDAI dealer.

• Remote Smart Parking Assist may

malfunction if the vehicle bumper

height or ultrasonic sensor installation

has been modified or damaged. Any

non-factory installed equipment or

accessories may also interfere with the

sensor performance.

• When the ultrasonic sensor is frozen or

stained with snow, dirt, or water, the

sensor may not operate until the stains

are removed using a soft cloth.

• Do not push, scratch, or strike the

ultrasonic sensor. Sensor damage

could occur.

• Do not spray the ultrasonic sensors or

its surrounding area directly with a high

pressure washer.



7

7-139

Remote Smart Parking Assist

settings

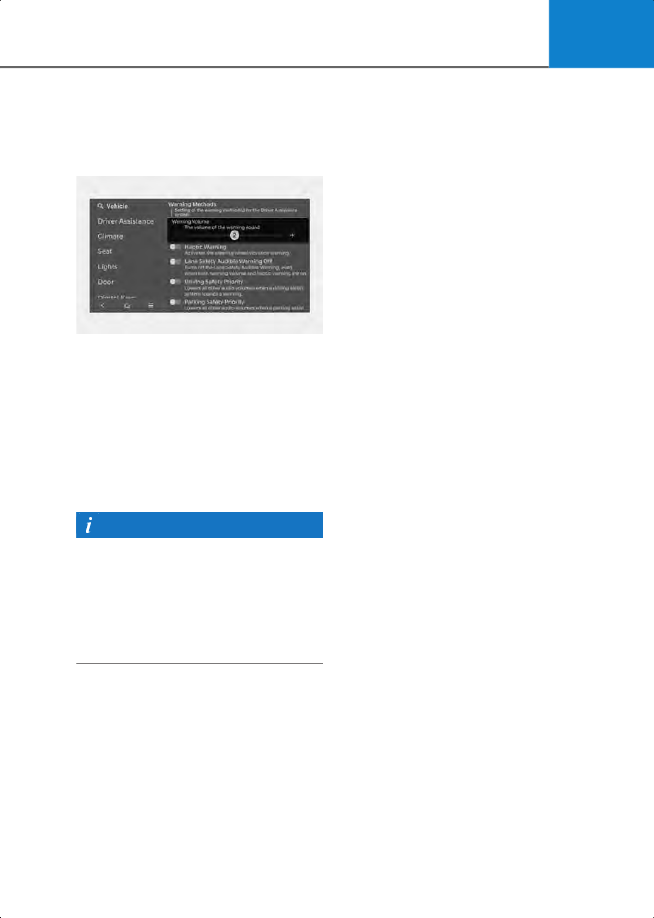

Warning Methods

2C_WarningTypeSetInfo_4

The Warning Methods can be set with the

engine on.

Warning Volume

: Select

Setup

 >

Vehicle

 >

Driver Assistance

 >

Warning

Methods

 >

Warning Volume

 from the

settings menu in the infotainment

system to change the warning volume.
If you turn off the

Warning Volume

, for

your safety, the function may warn you

with a low volume.



Information



• If you change the Warning Methods,

the Warning Methods of other Driver

Assistance systems may change.

• If the engine is restarted, Warning

Methods will maintain the last setting.

• The setting menu may not exist based

on vehicle specification.



Driver Assistance System

7-140

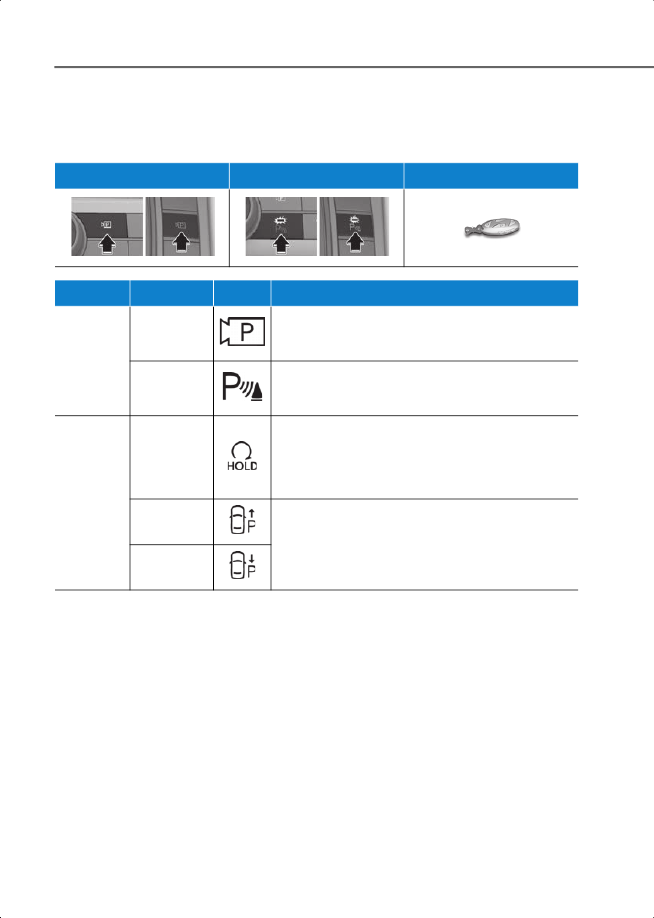

Remote Smart Parking Assist operation

Remote Smart Parking Assist button

Parking/View button

Parking Safety button

Smart key

Location

Name

Symbol

Description

Inside

vehicle

Parking/

View button

Press and hold the Parking/View button to turn on

Remote Smart Parking Assist. Also, Forward/Reverse

Parking Distance warning will automatically turn on.

Parking

Safety

button

Press the Parking Safety button while Remote Smart

Parking Assist is operating to end Remote Smart

Parking Assist operation.

Smart key

Remote

Start button

Press the Remote Start button after the door is

locked with the engine off to start the engine

remotely. Press the Remote Start button while

Remote Smart Parking or Remote Operation

function is operating to end function operation.

Forward

button

When using the Remote Operation function, the

vehicle moves in the direction of the button while

the button is pressed.

Backward

button

7

7-141

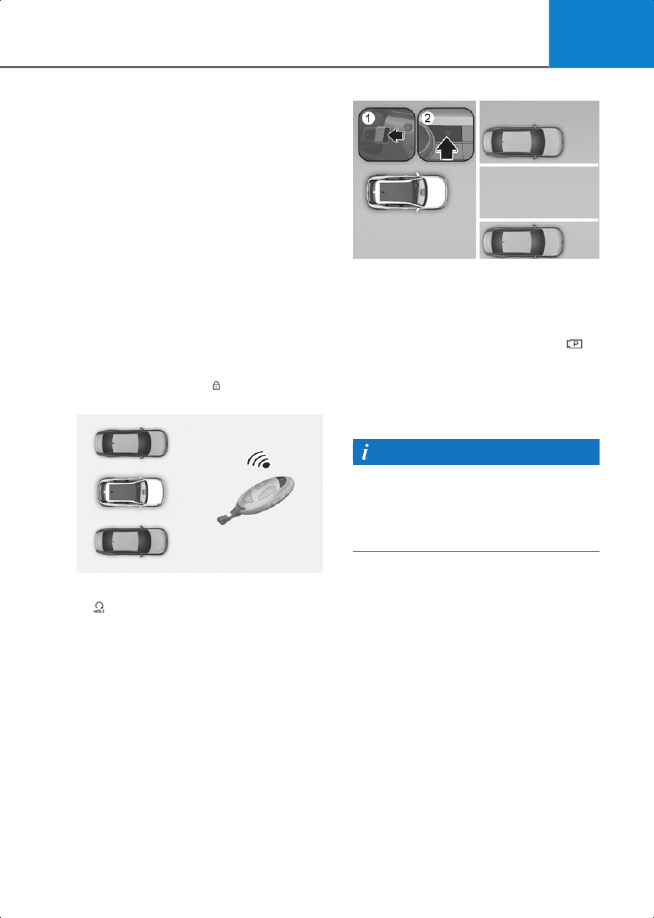

Remote Operation

Operating order

Remote Operation operates in the

following order:
1. Getting ready to remotely move

forward and backward

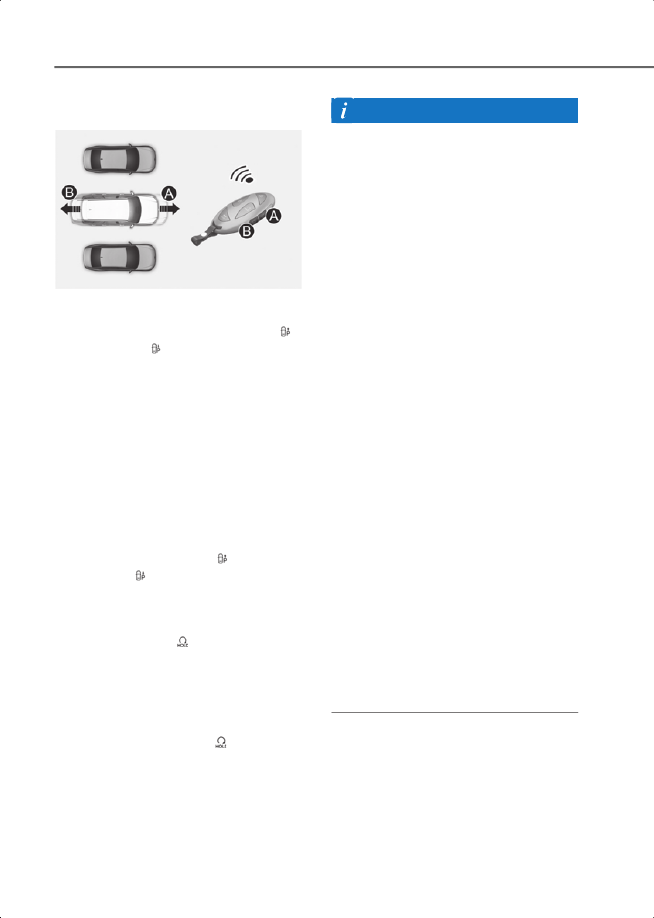

2. Remotely moving forward and

backward

1. Getting ready to remotely move forward

and backward

There are two ways to operate Remote

Operation function.
Method (1): Using the function with

engine off
1. Within a certain range from the vehicle

press the door lock ( ) button on the

smart key and lock all doors.

2C_RSPARemoteForwardRewardPrecedure

2. Press and hold the Remote Start button

( ) within 4 seconds until the engine

starts.

For more information on remotely

starting the engine, refer to the “Engine

Start/Stop Button” section in chapter 6.
Method (2): Using the function with

engine on

2C_RSPARemoteForwardRewardPrecedure_2

1. Park the vehicle in front of the space

where you want to use Remote

Operation function, and shift the gear

to P (Park).

2. Press and hold the Parking/View (

button to turn on Smart Parking Assist.

A message "

Under Remote Control

will appear on the infotainment system.

3. Get out of the vehicle with the smart

key and close all doors.



Information



Agree

” must be selected on the

infotainment system and the

infotainment system has to operate

properly to use Remote Operation

function.



Driver Assistance System

7-142

2. Remotely moving forward and

backward

2C_RSPARemoteForwardRewardPrecedure_3

[A] Forward

[B] Backward

1. Press and hold one of the Forward ( )

or Backward ( ) button on the smart

key.
• Remote Smart Parking Assist will

automatically control the steering

wheel, vehicle speed and gearshift.

The vehicle will move in the direction

of the button pressed.

• While Remote Operation function is

operating, if you let go of the button,

the vehicle will stop and function

control will pause. The function will

start operating again when the

button is pressed and held again.

2. Hold down the Forward ( ) or

Backward ( ) button until the vehicle

reaches the target location.

3. When Remote Operation is done, get in

the vehicle with the smart key or press
the Remote Start ( ) button on the

smart key from outside the vehicle.

4. The message will appear on the

infotainment system. The vehicle will

automatically shift to P (Park) and

engage the parking brake.

5. When the Remote Start ( ) button is

pressed, the vehicle will turn off. If the

driver is in the vehicle, the vehicle will

retain ON position.

6.Remote Operation can control the

vehicle remotely using the smart key

outside the vehicle.



Information



• Check that all smart keys are outside

the vehicle when using Remote

Operation function.

• Remote Operation function will operate

only when the smart key is within 13 ft.

(4 m) from the vehicle. If there is no

vehicle movement even when the

Forward or Backward button is pressed

on the smart key, check the distance to

the vehicle and press the button again.

• The detecting range of the smart key

may vary depending on the

surroundings that are affected by radio

waves such as transmission tower,

broadcast station, etc.

• When remotely moving forward using

method (1), it is recognized as an exit

situation, and the vehicle moves 13 ft. (4

m) to check for pedestrians, animals or

objects around the vehicle. After

confirmation, the steering wheel is

controlled according to the condition

ahead.

• When remotely moving forward using

method (2), it is recognized as a parking

situation, and will immediately control

the steering wheel according to the

condition ahead to assist with entering

the parking space and aligning the

vehicle. However, performance may

reduce depending on the pedestrians,

animals, shape of objects, location,

etc., around the vehicle.

• For moving remotely backward, both

method (1) and (2) aligns the steering

wheel first, and then will only move the

vehicle straight.



7

7-143



WARNING



• When using Remote Operation

function, make sure that all passengers

have gotten out of the vehicle.

• If the vehicle's battery is discharged or

Remote Smart Parking Assist

malfunctions when parked in a narrow

parking space, Remote Operation

function will not operate. Always park

your vehicle in a space wide enough for

you to get in or out of your vehicle.

• Please note that depending on the

parking space, you may not be able to

exit from the space you have entered

by using Remote Operation function.

• After parking, the surrounding may

change due to the movement of

surrounding vehicles. If this occurs,

Remote Operation function may not

operate.

• Before leaving the vehicle, close

windows and sunroofs, and make sure

the engine is off before locking the

doors.



Remote Operation function operation

status



Information



• Operation status by the hazard warning

light may not be applicable based on

the regulation of your country.

• If the smart key is not within the

operating range from the vehicle

(about 13 ft. (4 m)), the smart key LED

will not illuminate or blink. Use the

smart key within the operating range.



How to turn off Remote Operation function

while operating

• Press the Parking/View (

) button

while the infotainment system guides

the driver using method (2).

• Shift the gear from P (Park) to any other

position while the infotainment system

guides the driver using method (2).

• Press the Parking Safety ( ) button or

select “

Cancel

” on the infotainment

system.

• Press the Remote Start ( ) button on

the smart key while the vehicle is being

controlled by Remote Operation

function. Remote Operation function

will turn off. At this time, the engine will

turn off.

• Get in the vehicle with the smart key.

Remote Operation function will turn

off. At this time, the engine will remain

on.

Operation

status

Smart key LED

Hazard

warning

light

Under

control

Green LED

continuously

blinks

-

Pause

Red LED

continuously

blinks

Blinks

Off

Red LED

illuminates for

4 seconds and

then turns off

Blinks 3

times and

turns off

Complete

Green LED

illuminates for

4 seconds and

then turns off

Blinks 1

time and

turns off

Operation

status

Smart key LED

Hazard

warning

light

Driver Assistance System

7-144

The function will pause in the following

conditions when:

• There is a pedestrian, animal or object

in the direction the vehicle is moving

• The door or liftgate is open
• The Forward ( ) or Backward ( )

button is not continuously pressed

• Simultaneously pressing multiple

buttons on a smart key

• The smart key is not operated within 13

ft. (4 m) from the vehicle

• Button of another smart key is pressed

in addition to the operating smart key

• Blind-Spot Collision Warning or Rear

Cross-Traffic Collision-Avoidance

Assist operates while the vehicle is

being controlled in the reverse

direction.

• The vehicle moves 22 ft. (7 m) while the

smart key is pressed with Remote

Operation function (maximum travel

distance per button press)

The function will cancel in the following

conditions when:

When Remote Operation function is

canceled, the vehicle will automatically

stop, shift the gear to P (Park) and engage

EPB (Electronic Parking Brake).
• The steering wheel is turned
• The gear is shifted while the vehicle is

moving

• Operating EPB while the vehicle is

moving

• The engine hood is open
• The brake pedal or accelerator pedal is

depressed when all the doors are

closed

• The smart key is outside the vehicle

when the brake pedal is depressed

while the driver's door is open

• Rapid acceleration occurs
• Vehicle skid occurs
• The wheel is stuck by an obstacle and

cannot move

• About 3 minutes and 50 seconds has

passed after Remote Operation

function has started to operate

• The slope of the road exceeds the

operational range

• The function is paused for more than 1

minute

• The total travel distance of the vehicle

has exceeded 45 ft. (14 m) after Remote

Operation function operation

• The steering wheel, gearshift, braking,

and drive controls are not working

properly

• There is a problem with the smart key or

the smart key battery is low

• ABS, TCS or ESC system operates due

to slippery road conditions

• The alarm of the Theft Alarm System

sounds

Remote Smart Parking Assist

malfunction and limitations

Remote Smart Parking Assist

malfunction

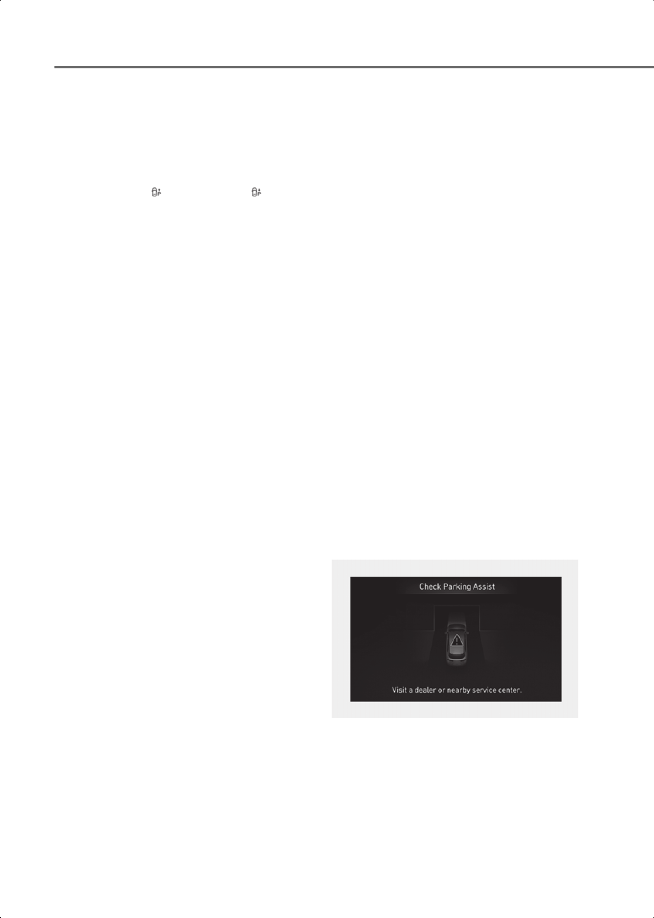

Remote Smart Parking Assist check

2C_CheckRSPAInfo

When Remote Smart Parking Assist is not

working properly, the “

Check Parking

Assist

” warning message will appear on

the infotainment system. If the message

appears, stop using Remote Smart

Parking Assist, and have the vehicle

inspected by an authorized HYUNDAI

dealer.

7

7-145

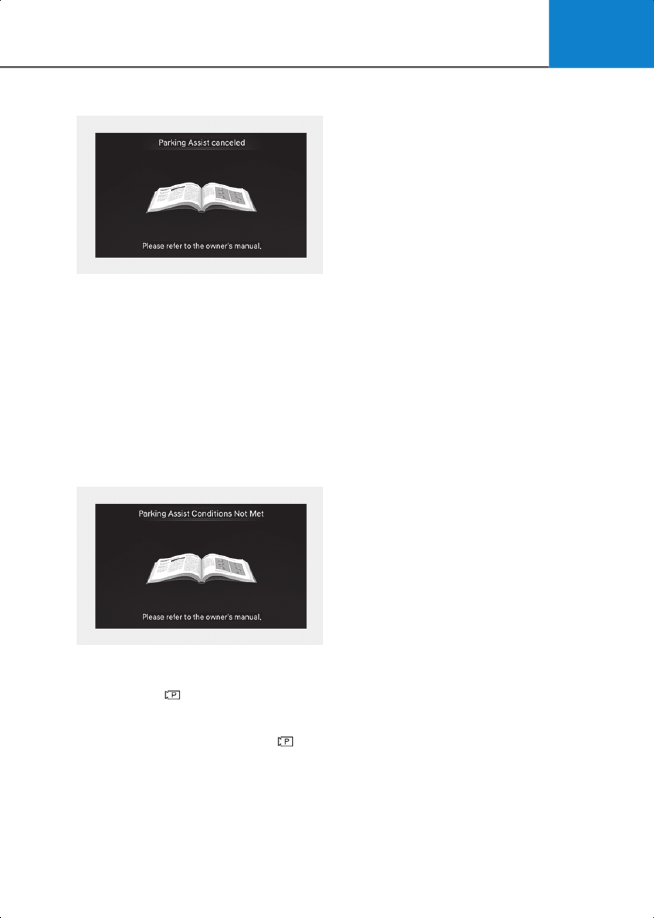

Remote Smart Parking Assist canceled

2C_CheckRSPACancelledInfo

When Remote Parking Assist is operating,

the function can be canceled, and the

Parking Assist Canceled

” warning

message may appear regardless of the

parking order. Other messages may

appear depending on the situations.

Follow the instructions provided on the

infotainment system while parking your

vehicle with Remote Parking Assist.

Always look around and pay attention

when using Remote Smart Parking Assist.

Remote Smart Parking Assist standby

2C_CheckRSPAStandbyInfo

When “

Parking Assist Conditions Not

Met

” message appears when

Parking/View (

) button has been

pressed and held while Remote Smart

Parking Assist is in standby. After a while,
press and hold the Parking/View (

button again to see if Remote Smart

Parking Assist works.
The message appears even when the

smart key's battery is low. Check the

smart key battery level.

Limitations of Remote Smart Parking

Assist

In the following circumstances, Remote

Smart Parking Assist performance to park

or exit the vehicle may be limited, there

may be a risk of collision, or Remote

Smart Parking Assist may turn off. Park or

exit the vehicle manually if necessary.
• Accessories are attached to the

steering wheel, or steering

components are modified

• The vehicle is installed with a snow

chain, spare tire or different size wheel

• Tire pressure is lower or higher than the

standard tire pressure

• Your vehicle is loaded with cargo longer

or wider than your vehicle or a trailer is

connected to your vehicle

• Wheel alignment has problems or

suspension components are modified

• Braking system components such as

brake discs, calipers, etc., are modified

• Drive unit components such as the

engine (motor), transmission, etc., are

modified

• Your vehicle is leaning severely to one

side

• Your vehicle is equipped with a trailer

hitch

• The license plate is installed differently

from the original location

• There is a person, animal or object

above or below the ultrasonic sensor

when Remote Smart Parking Assist is

activated

• The parking space is curved or diagonal
• There is an obstacle such as a person,

animal or object (trash can, bicycle,

motorcycle, shopping cart, narrow

pillar, etc.) near the parking space

• There is a circular pillar or narrow pillar,

or a pillar surrounded by objects such

as fire extinguisher, etc., near the

parking space

Driver Assistance System

7-146

• The road surface is bumpy (curbstone,

speed bump, etc.)

• The road is slippery
• The parking space is near a vehicle with

higher ground clearance or big, such as

a truck, etc.

• The parking space is Inclined
• There is heavy wind
• Operating Remote Smart Parking Assist

on uneven roads, gravel roads, bushes,

etc.

• The performance of the ultrasonic

sensor is affected by extremely hot or

cold weather

• The ultrasonic sensor is covered with

snow or water

• An object that generates ultrasonic

waves is nearby

• A wireless device with a transmission

function operates near the ultrasonic

sensors

• Your vehicle is affected by another

vehicle's Parking Distance Warning

• The sensor is mounted or positioned

incorrectly by an impact to the bumper

• When the ultrasonic sensor cannot

detect the following objects:
- Sharp or slim objects, such as ropes,

chains or small poles

- Objects smaller than 40 inches (100

cm) in length and narrower than 6

inches (14 cm) in diameter

- Objects which tend to absorb sensor

frequency, such as clothes, spongy

material or snow

- A narrow object such as a corner of a

square pillar

- Person, animal or object near the

ultrasonic sensor

Remote Smart Parking Assist may not

operate properly under the following

circumstances:

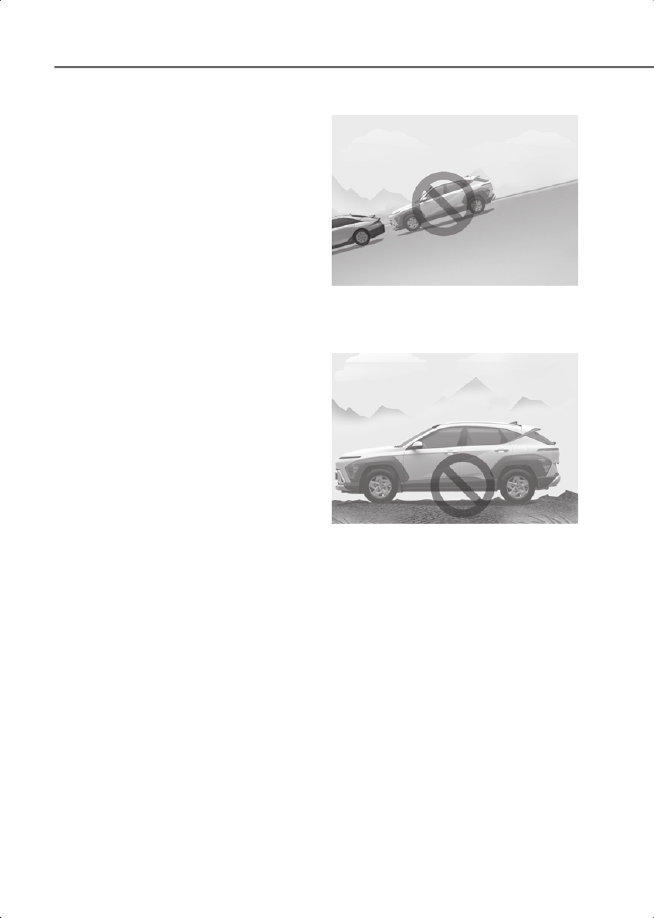

• Parking on inclines

2C_RSPAParkingInclineInfo

Park manually when parking on

inclines.

• Parking on uneven road

2C_RSPAParkingUnevenRoadInfo

Remote Smart Parking Assist may

cancel when the vehicle slips, or the

vehicle cannot move due to road

conditions such as pebbles or

fragmented stones.

7

7-147

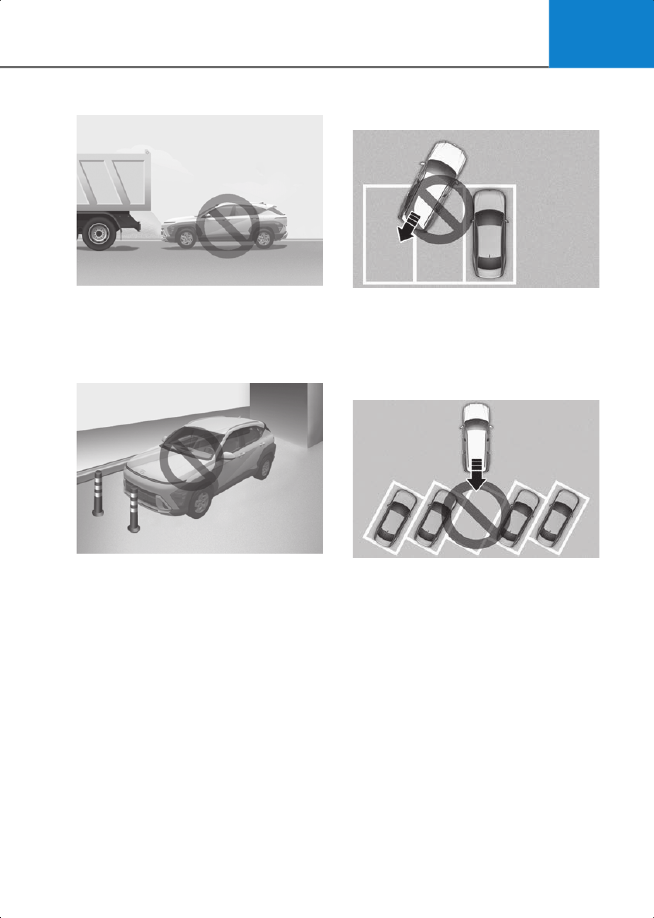

• Parking behind a truck

2C_RSPAParkingBehindTruckInfo

Do not use Remote Smart Parking

Assist around vehicles with higher

ground clearance, such as a bus, truck,

etc. It may lead to an accident.

• Parking near a pillar

2C_RSPAParkingNeerPillarInfo

Remote Smart Parking Assist

performance may reduce or collision

with an obstacle may occur when there

is a narrow object, circular pillar, square

pillar, or a pillar surrounded by objects

such as a fire extinguisher, etc., near

the parking space. The driver should

park the vehicle manually.

• Parking in a parking space with a

vehicle on one side only

2C_RSPAParkingWithSideVehicleInfo

If Remote Smart Parking Assist is used,

when parking in a parking space with a

vehicle only on one side, your vehicle

may cross the parking line to avoid the

parked vehicle.

• Parking diagonal

2C_RSPAParkingDiagonalInfo

Remote Operation may not operate

provide properly in a diagonal parking

space.

Driver Assistance System

7-148

• Parking in snow

2C_RSPAParkingInSnowInfo

Snow may interfere with sensor

operation, or Remote Smart Parking

Assist may cancel if the road is slippery

while parking.



WARNING



Take the following precautions when

using Remote Smart Parking Assist:
• The driver is responsible for safe

parking and exit when using Remote

Smart Parking Assist.

• When using Remote Smart Parking

Assist, stay out of the way in the

direction the vehicle moves for your

safety.

• Always check surroundings when using

Remote Smart Parking Assist. You may

collide with pedestrians, animals, or

objects if they are near the sensor or are

in the sensor's blind spot area.

• A collision may occur if a pedestrian,

animal, or object suddenly appears

while Remote Smart Parking Assist is

operating.

• Do not use Remote Smart Parking

Assist when under the influence of

alcohol.

• Do not let children or other people to

use the smart key.

• If Remote Smart Parking Assist is used

continuously for a long period, it may

adversely affect Remote Smart Parking

Assist performance.

• Remote Smart Parking Assist may not

operate properly if the vehicle needs

wheel alignment adjustment such as

when the vehicle tilts to one side. Have

the vehicle inspected by an authorized

HYUNDAI dealer.

• Noise may be heard when braking

occurs by Remote Smart Parking Assist

or when the brake pedal is depressed

by the driver.

• Remote Smart Parking Assist may

suddenly apply the brake to avoid

collision.

• Use Remote Smart Parking Assist only

in a parking space that is large enough

for the vehicle to move safely.



NOTICE



• If the 3rd stage warning (continuous

beep) of the Forward/Reverse Parking

Distance Warning sounds while

Remote Smart Parking Assist is

operating, it means the obstacle

detected is close to your vehicle. At this

time, Remote Smart Parking Assist will

temporarily stop operating. Make sure

there are no pedestrians, animals, or

objects around your vehicle.

• Depending on brake operation, the

stop lights may come on while the

vehicle is moving.

• If the vehicle is remotely started that

has been parked in cold weather for a

long time, the operation of Remote

Smart Parking function may be delayed

or canceled depending on vehicle

condition.



7

7-149

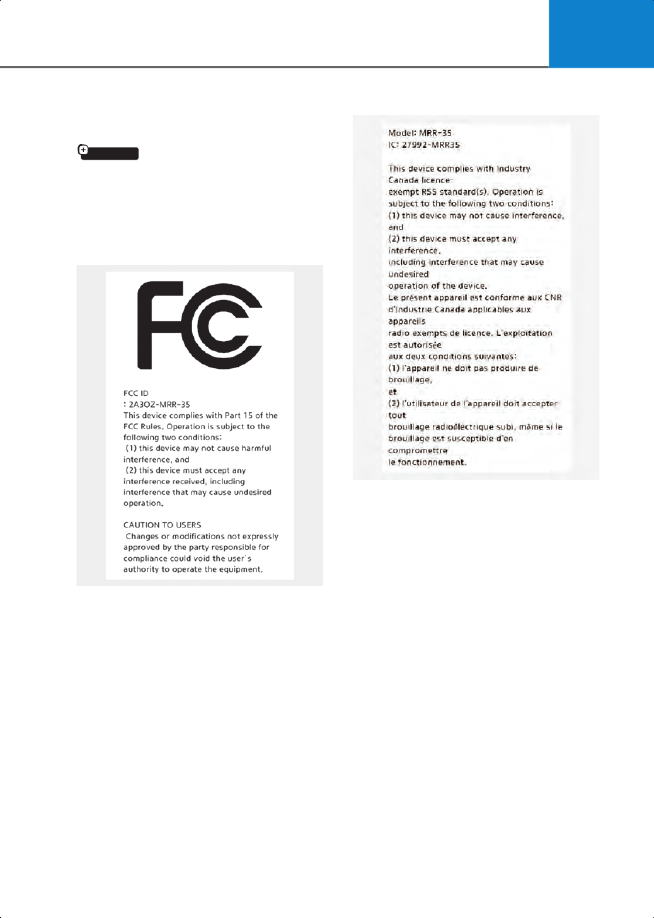

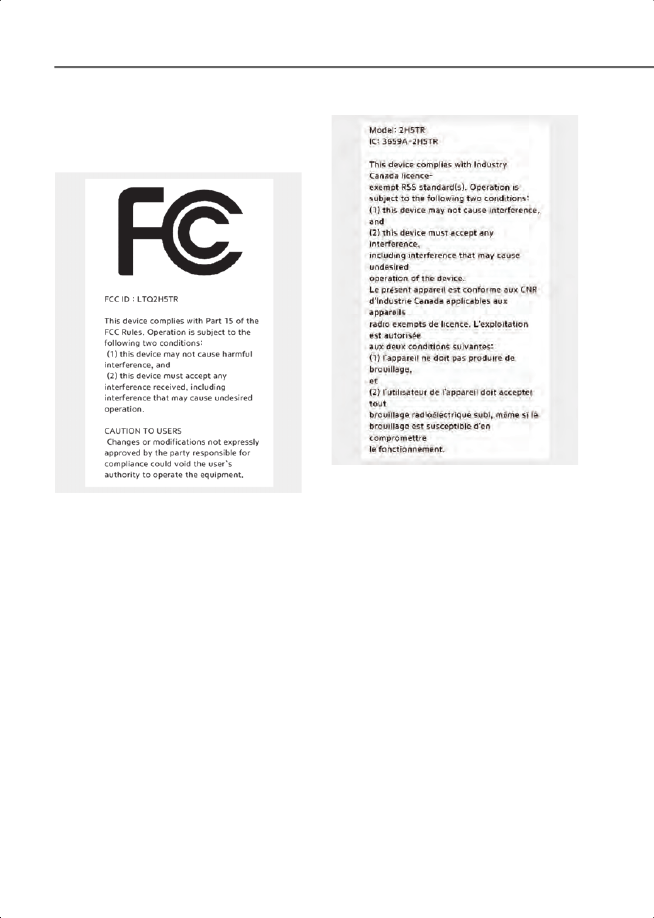

Declaration Of

if equipped

Conformity

Front radar

The radio frequency components

complies:
• For USA

2C_DeclarationOfConformityFrontRadar_USA

• For Canada

2C_DeclarationOfConformityFrontRadar_CAN

Driver Assistance System

7-150

Rear corner radar

The radio frequency components

complies:
• For USA

2C_DeclarationOfConformityRearRadar_USA

• For Canada

2C_DeclarationOfConformityRearRadar_CAN

8

8.  Emergency Situations

Hazard Warning Flasher..................................................................................................8-2
In Case Of An Emergency While Driving........................................................................8-2

If the engine stalls while driving .................................................................................8-2
If the engine stalls at a crossroad or crossing............................................................8-2
If you have a flat tire while driving..............................................................................8-3

If The Engine Does Not Start ..........................................................................................8-3

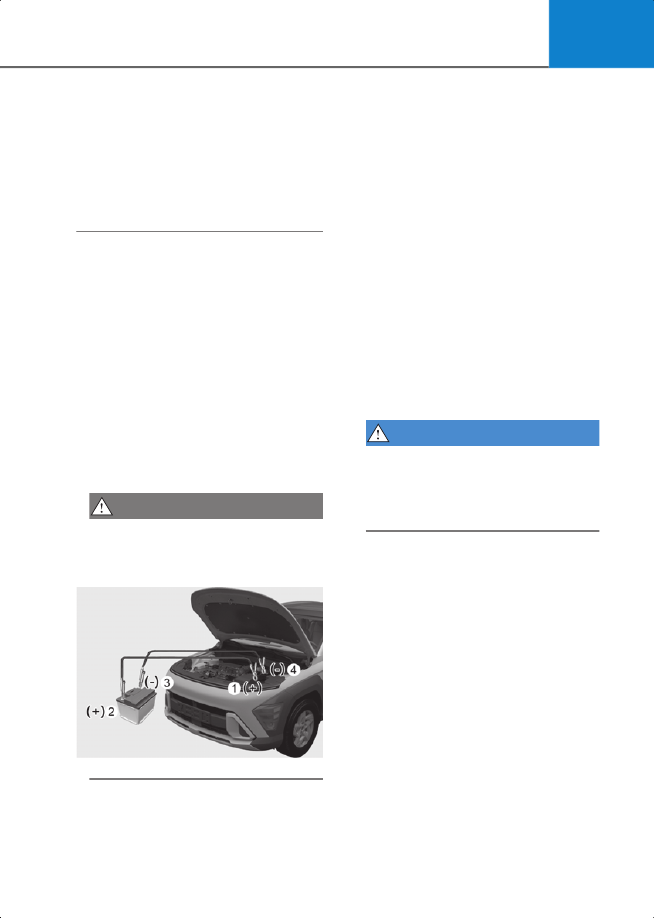

Jump Starting ..................................................................................................................8-4

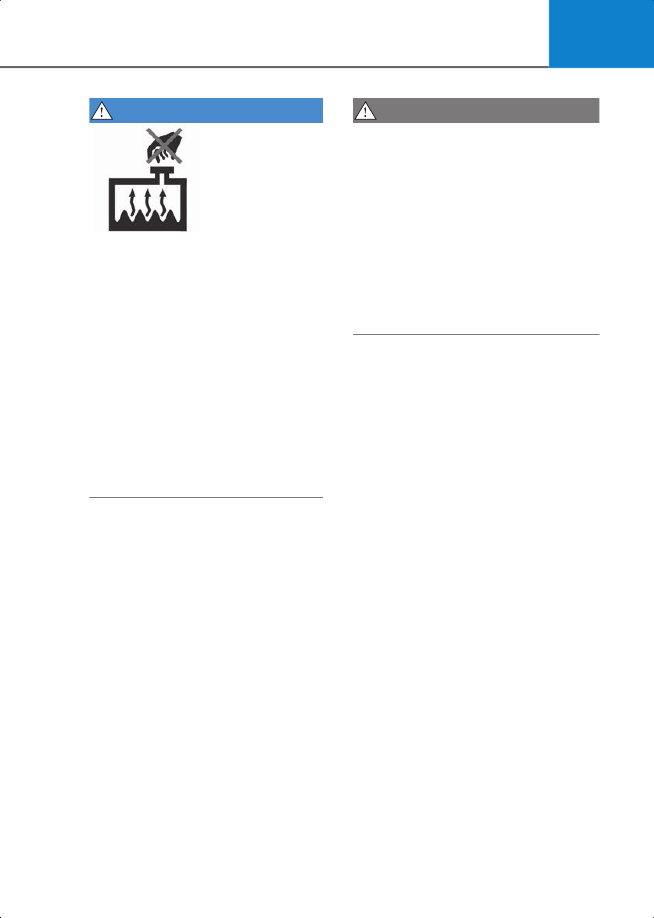

If The Engine Overheats..................................................................................................8-6
Tire Pressure Monitoring System (TPMS) ......................................................................8-8

Check tire pressure......................................................................................................8-8
Tire Pressure Monitoring System................................................................................8-9

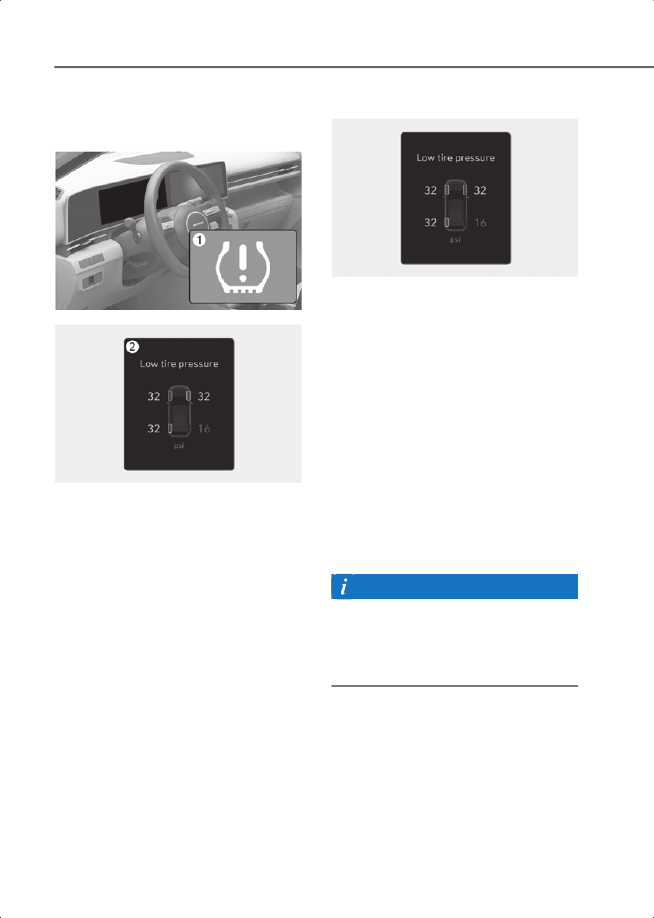

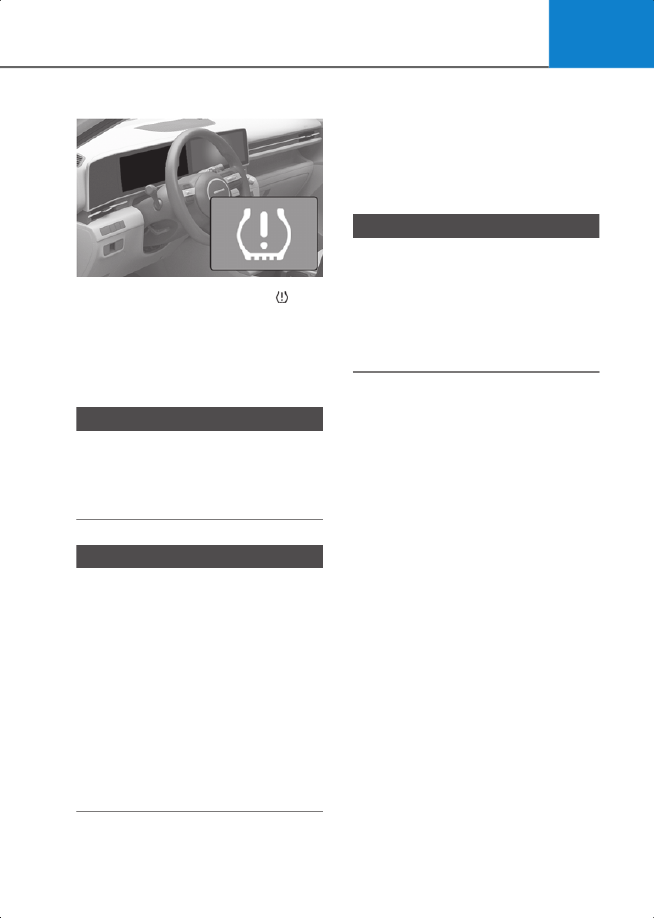

Low tire pressure indicator ....................................................................................... 8-10
Low tire pressure position and tire pressure telltale............................................... 8-10
TPMS malfunction indicator....................................................................................... 8-11
Changing a tire with TPMS......................................................................................... 8-11

If You Have A Flat Tire (With Spare Tire)...................................................................... 8-13

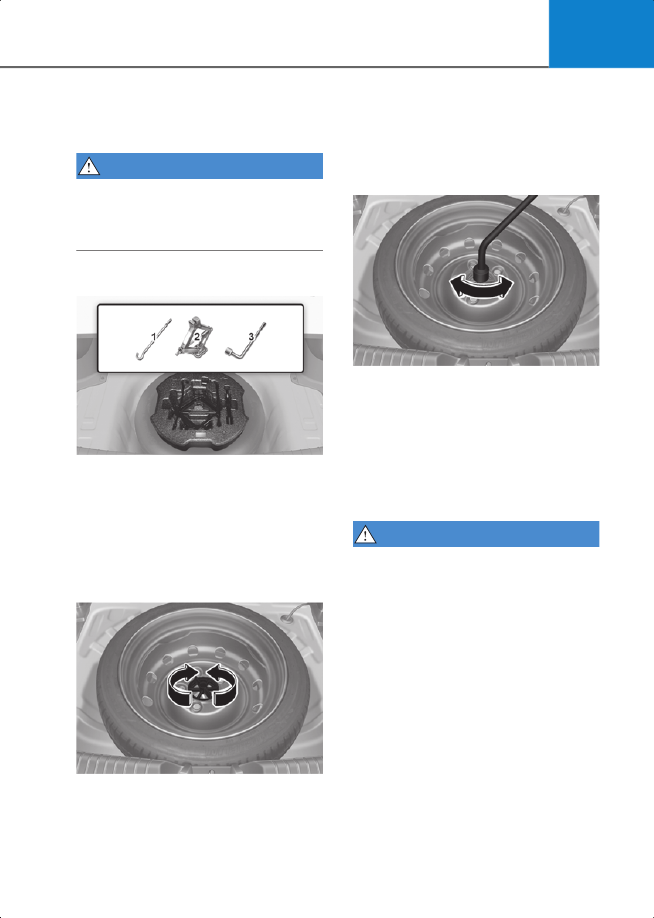

Jack and tools ............................................................................................................ 8-13

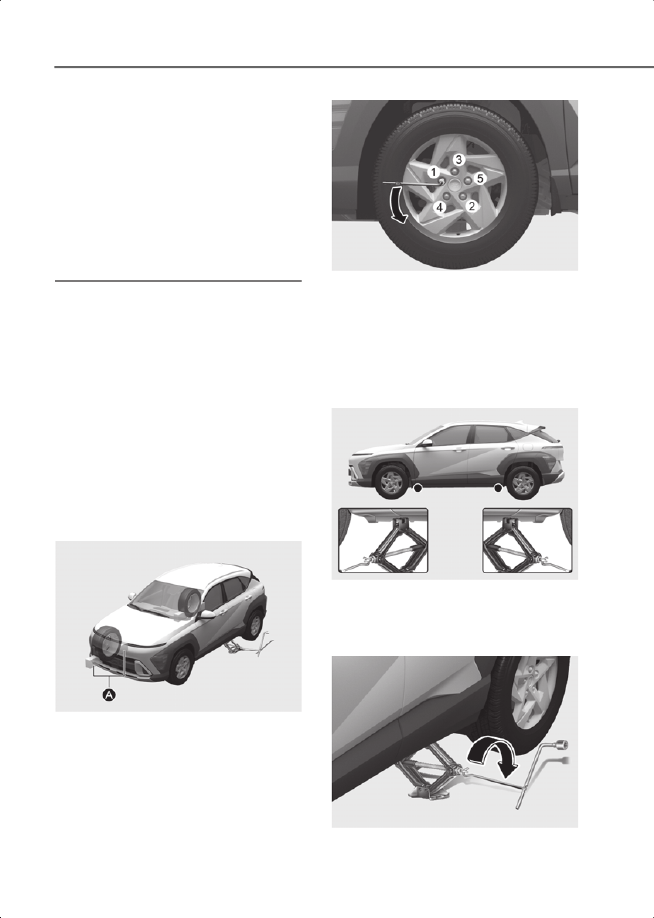

Changing tires ............................................................................................................ 8-13
Jack label.................................................................................................................... 8-18

If You Have A Flat Tire (with Tire Mobility Kit)............................................................. 8-19

Introduction................................................................................................................ 8-19
Notes on the safe use of the Tire Mobility Kit..........................................................8-20
Components of the Tire Mobility Kit .........................................................................8-21
Using the Tire Mobility Kit when a tire is flat ...........................................................8-22
How to adjust tire pressure .......................................................................................8-25

Towing............................................................................................................................8-26

Towing service ...........................................................................................................8-26
Removable towing hook............................................................................................ 8-27
Emergency towing.....................................................................................................8-28

Emergency Situations

8-2

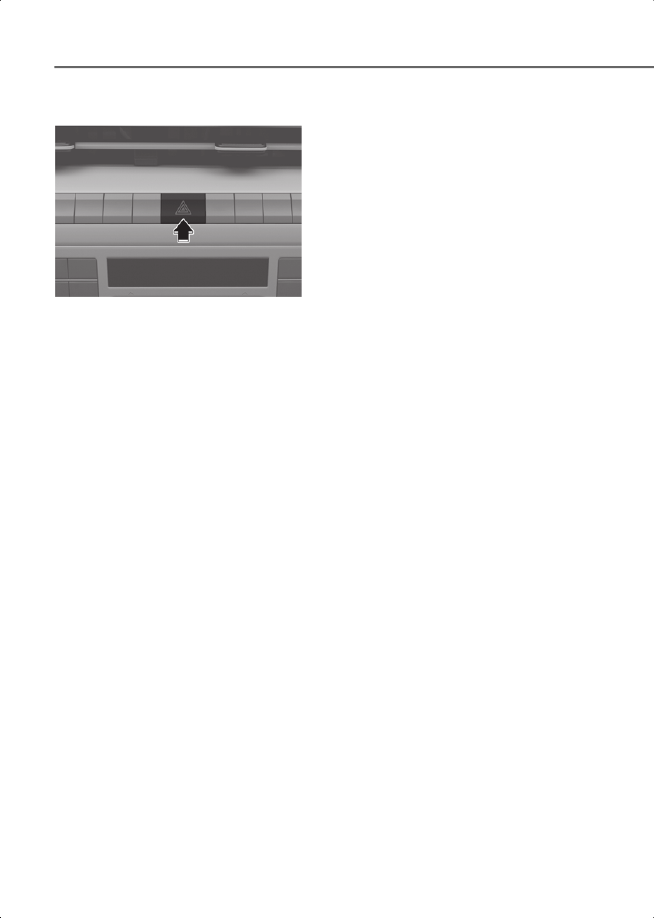

Hazard Warning Flasher

2C_HazardWarningLamp

The hazard warning flasher warns other

drivers to exercise extreme caution when

approaching, overtaking, or passing your

vehicle.
It should be used whenever making

emergency repairs or when stopped near

the edge of a roadway.
To turn on or off the hazard warning

flasher, press the hazard warning flasher

button with the Engine Start/Stop button

in any position. The hazard warning

flasher button is located in the center

fascia panel. All turn signal lights flash

simultaneously.
• The hazard warning flasher operates

regardless of whether your vehicle is

running or not.

• The turn signals do not work when the

hazard flasher is on.

In Case Of An Emergency

While Driving

If the engine stalls while

driving

• Reduce the vehicle speed gradually,

keeping a straight line. Move cautiously

off the road to a safe place.

• Turn on your hazard warning flasher.
• Try to start the engine again. If your

vehicle does not start, contact an

authorized HYUNDAI dealer.

If the engine stalls at a

crossroad or crossing

If the engine stalls at a crossroads or

crossing, if safe to do so, shift the gear to

N (Neutral) and then push the vehicle to a

safe location.
To stay N (Neutral) while the vehicle is off,

refer to the “To stay in N (Neutral) when

vehicle is OFF” section in chapter 6.

8

8-3

If you have a flat tire while

driving

If a tire goes flat while you are driving:
• Take your foot off the accelerator pedal

and let the vehicle slow down while

driving straight ahead. Do not apply the

brakes immediately or attempt to pull

off the road because this may cause

loss of vehicle control resulting in a

collision. When the vehicle has slowed

to such a speed that it is safe to do so,

brake carefully and pull off the road.

Drive off the road as far as possible and

park on a firm, level ground. If you are

on a divided highway, do not park in the

median area between the two traffic

lanes.

• When the vehicle is stopped, press the

hazard warning flasher button, shift the

gear to P (Park), apply the parking

brake, and press the Engine Start/Stop

button OFF position.

• Have all passengers get out of the

vehicle. Make sure they all get out on

the side of the vehicle that is away from

traffic.

• When changing or inflating a flat tire,

follow the instructions provided later in

this chapter.

If The Engine Does Not

Start

• Be sure the gear to N (Neutral) or P

(Park). The engine starts only when the

gear is in N (Neutral) or P (Park).

• Turn on the interior light. If the light

dims or goes out when you operate the

starter, the battery is drained.
Refer to the instructions in the “Jump

Starting” section in this chapter.

• Check the fuel level and add fuel if

necessary.

If the vehicle still does not start, contact

for assistance.

NOTICE



Starting the vehicle by pushing or pulling

may cause the catalytic converter to

overload and damage the emission

control system.



Emergency Situations

8-4

Jump Starting

Jump starting can be dangerous if done

incorrectly. Follow the jump starting

procedure in this section to avoid serious

injury or damage to your vehicle. If in

doubt about how to properly jump start

your vehicle, have a service technician or

towing service do it for you.



WARNING



To prevent serious injury or death to you

or bystanders, always follow these

precautions when working near or

handling the battery:

WL_TakingCareOfBatteryWarning

Always read and follow instructions

carefully when handling a battery.

WL_TakingCareOfBatteryWarning_6

Wear eye protection designed to protect

the eyes from acid splashes.

WL_TakingCareOfBatteryWarning_2

Keep all flames, sparks, or smoking

materials away from the battery.

WL_TakingCareOfBatteryWarning_3

Hydrogen gas is always present in battery

cells, is highly combustible, and may

explode if ignited.

WL_TakingCareOfBatteryWarning_4

Keep batteries out of reach of children.

WL_TakingCareOfBatteryWarning_5

Batteries contain sulfuric acid that is

highly corrosive. Do not allow acid to

contact your eyes, skin, or clothing.
If acid gets into your eyes, flush your eyes

with clean water for at least 15 minutes

and get immediate medical attention. If

acid gets on your skin, thoroughly wash

the area. If you feel pain or a burning

sensation, get medical attention

immediately.
• When lifting a plastic-cased battery,

excessive pressure on the case may

cause battery acid to leak. Lift with a

battery carrier or with your hands on

opposite corners.

• Do not attempt to jump start your

vehicle if your battery is frozen.

• Never attempt to recharge the battery

when the vehicle’s battery cables are

connected to the battery.

8

8-5

• The electrical ignition system works

with high voltage.
Never touch these components with

the engine running or when the Engine

Start/Stop button is in the ON position.

• Do not allow the positive (+) and

negative (-) jumper cables to touch. It

may cause sparks.



Jump starting procedure

1. Position the vehicles close enough that

the jumper cables can reach. Do not

allow the vehicles to touch.

2. Avoid fans or any moving parts in the

engine compartment at all times, even

when the vehicles are turned off.

3. Turn off all electrical devices such as

radios, lights, air conditioning, etc. Put

the vehicles in P (Park) and apply the

parking brake. Turn both vehicles OFF.

4. Open the engine hood.
5. Remove the engine compartment fuse

box cover.



CAUTION



Before jump starting, make sure to

correctly identify the positive (+) and

negative (-) terminals to avoid reverse

polarity connections.

2C_JumpStartOverview



6. Connect the jumper cables in the exact

sequence shown in the illustration. First

connect one jumper cable to the red,

positive (+) battery terminal of your

vehicle (1).

7. Connect the other end of the jumper

cable to the red, positive (+)

battery/jumper terminal of the

assisting vehicle (2).

8.Connect the second jumper cable to

the black, negative (-) battery/jumper

terminal of the assisting vehicle (3).

9. Connect the other end of the second

jumper cable to the chassis ground of

your vehicle (4).
Do not allow the jumper cables to

contact anything except the correct

battery or jumper terminals or the

correct ground. Do not lean over the

battery when making connections.



WARNING



Do not connect the jumper cable to the

negative (-) jumper terminal of the

discharged battery. A spark could

cause the battery to explode and lead

to a personal injury or vehicle damage.



10.Start the engine of the assisting vehicle

and let it run at about 2,000 RPM for a

few minutes. Then start your vehicle.

11.Keep your vehicle operating for at least

30 minutes at idle or driving to make

sure your battery receives enough

charge to be able to start on its own

after the vehicle is shut off. A

completely discharged battery may

require as long as 60 minutes runtime

to fully recharge it. If the vehicle has run

for less, the vehicle may not restart.

Emergency Situations

8-6

If your vehicle does not start after a few

attempts, it probably requires service. In

this event please seek qualified

assistance. Have your vehicle inspected

by an authorized HYUNDAI dealer.
Disconnect the jumper cables in the exact

reverse order you connected them:
1. Disconnect the jumper cable from the

chassis ground of your vehicle (4).

2. Disconnect the other end of the jumper

cable from the black, negative (-)

battery/jumper terminal of the

assisting vehicle (3).

3. Disconnect the second jumper cable

from the red, positive (+)

battery/jumper terminal of the

assisting vehicle (2).

4. Disconnect the other end of the jumper

cable from the red, positive (+) jumper

terminal of your vehicle (1).



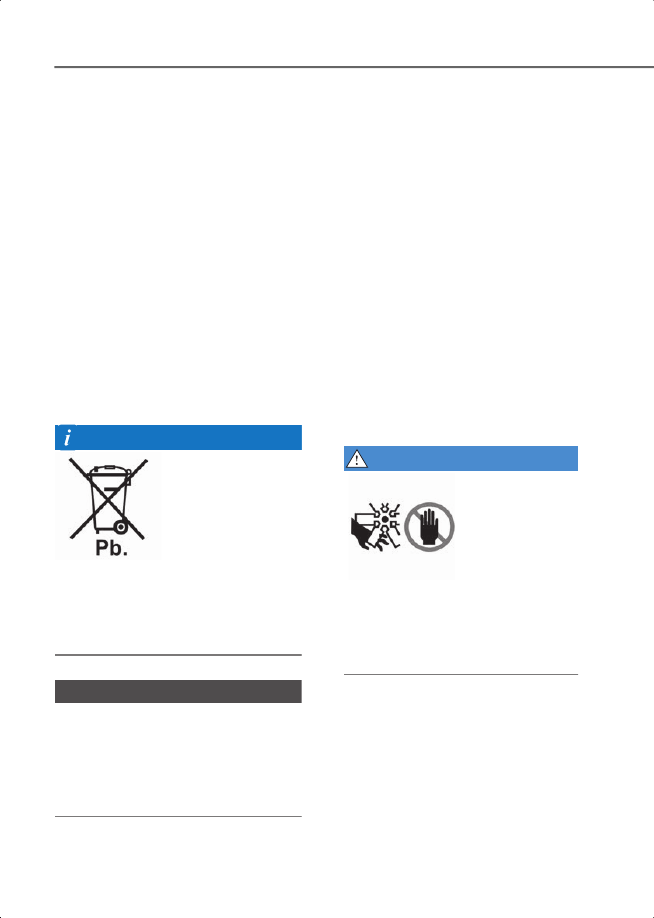

Information



WL_TakingCareOfBatteryWarning_7

An inappropriately disposed battery may

be harmful to the environment and

human health. Always dispose of a used

battery according to your local law(s) or

regulations.



NOTICE



To prevent damage to your vehicle:
• Only use a 12 V power supply (battery or

jumper system) to jump start your

vehicle.

• Do not attempt to jump start your

vehicle by push-starting.



If The Engine Overheats

If your temperature gauge indicates

overheating, you experience a loss of

power, hear loud pinging or knocking, or

the engine may be overheating. If this

happens, you must:
1. Pull off the road and stop as soon as it is

safe to do so.

2. Shift the gear to P (Park) and apply the

parking brake. If the air conditioning is

ON, turn it OFF.

3. If engine coolant is running out under

the vehicle or steam is coming out from

the hood, stop the engine. Do not open

the hood until the coolant has stopped

running or the steaming has stopped. If

there is no visible loss of engine coolant

and no steam, leave the engine running

and check to make sure the engine

cooling fan is operating. If the fan is not

running, turn off the engine.



WARNING



WL_RadiatorFANWarning

While the engine is running, keep

hands, clothing, and tools away from

the moving parts such as the cooling

fan and drive belt to prevent serious

injury.



4. Check for coolant leaking from the

radiator, hoses, or under the vehicle. (If

the air conditioning has been in use, it is

normal for cold water to be draining

from it when you stop.)

5. If engine coolant is leaking out, stop the

engine immediately and call the

nearest authorized HYUNDAI dealer for

assistance.

8

8-7



WARNING



WL_RadiatorHotWarning

Never remove the engine coolant cap

or the drain plug while the engine and

radiator are hot.
Hot coolant and steam may blow out

under pressure, causing serious injury.
Turn off the engine and wait until the

engine cools down. Use extreme care

when removing the coolant cap. Wrap a

thick towel around it, and turn it

counterclockwise slowly to the first

stop. Step back while the pressure is

released from the cooling system.

When you are sure all the pressure has

been released, press down on the cap,

using a thick towel, and continue

turning counterclockwise to remove it.



6.If you cannot find the cause of the

overheating, wait until the engine

temperature has returned to normal.
Then, if coolant has been lost, carefully

add coolant to the reservoir to bring the

fluid level in the reservoir up to the

halfway mark.

7. Proceed with caution, keeping alert for

further signs of overheating. If

overheating happens again, contact an

authorized HYUNDAI dealer for

assistance.



CAUTION



• Serious loss of coolant indicates a leak

in the cooling system. Have your

vehicle inspected by an authorized

HYUNDAI dealer.

• When the engine overheats from low

engine coolant, suddenly adding

engine coolant may cause cracks in the

engine. To prevent damage, add engine

coolant slowly in small quantities. It

may require several refilling cycles to

properly fill the engine cooling system.

If necessary, contact an authorized

HYUNDAI dealer.



Emergency Situations

8-8

Tire Pressure Monitoring

System (TPMS)

2C_TPMSWarningLampOverview

2C_TireLowPressureInfo

(1) Low Tire Pressure Telltale/TPMS

Malfunction Indicator

(2) Low Tire Pressure Position Telltale and

Tire Pressure Telltale (Shown on the
cluster display)

Check tire pressure

2C_TireLowPressureWarning

• You can check the tire pressure in the

Utility view mode on the cluster.
Refer to the "Cluster display control"

section in chapter 4.

• Tire pressure appears after a few

minutes of driving. If the tire pressure

does not appear when the vehicle is

stopped, the message, “

Drive to

display

” appears.

• The displayed tire pressure values may

differ from those measured with a tire

pressure gauge.

• You can change the tire pressure unit

from the Settings menu in the

infotainment system. Select:
-

Setup

 >

General

 >

Unit

 >

Tire

Pressure Unit

 >

psi/kPa/bar



Information



The infotainment system may change

after software updates. For more

information, refer to the user's manual

provided in the infotainment system and

the quick reference guide.



8

8-9

Tire Pressure Monitoring

System



WARNING



Over-inflation or under-inflation can

reduce tire life, adversely affect vehicle

handling, and lead to sudden tire failure

that may cause loss of vehicle control

resulting in a collision.



Each tire, including the spare (if

provided), should be checked monthly

when cold and inflated to the inflation

pressure recommended by the vehicle

manufacturer on the vehicle placard or

tire inflation pressure label. (If your

vehicle has tires of a different size than

the size indicated on the vehicle placard

or tire inflation pressure label, you should

determine the proper tire inflation

pressure for those tires.)
As an added safety feature, your vehicle

has been equipped with a Tire Pressure

Monitoring System (TPMS) that

illuminates a low tire pressure telltale

when one or more of your tires is

significantly under-inflated. Accordingly,

when the low tire pressure telltale

illuminates, you should stop and check

your tires as soon as possible, and inflate

them to the proper pressure. Driving on a

significantly under-inflated tire causes

the tire to overheat and can lead to tire

failure.
Under-inflation also reduces fuel

efficiency and tire tread life, and may

affect the vehicle’s handling and stopping

ability.
Please note that the TPMS is not a

substitute for proper tire maintenance,

and it is the driver’s responsibility to

maintain correct tire pressure, even if

under-inflation has not reached the level

to trigger illumination of the TPMS low

tire pressure telltale.

Your vehicle has also been equipped with

a TPMS malfunction indicator to indicate

when the system is not operating

properly. The TPMS malfunction indicator

is combined with the low tire pressure

telltale. When the system detects a

malfunction, the telltale will flash for

about one minute and then remain

continuously illuminated. This sequence

will continue upon subsequent vehicle

start-ups as long as the malfunction

exists.
When the malfunction indicator is

illuminated, the system may not be able

to detect or signal low tire pressure as

intended. TPMS malfunctions may occur

for a variety of reasons, including the

installation of replacement or alternate

tires or wheels on the vehicle that prevent

the TPMS from functioning properly.
Always check the TPMS malfunction

telltale after replacing one or more tires or

wheels on your vehicle to ensure that the

replacement or alternate tires and wheels

allow the TPMS to continue to function

properly.

NOTICE



Have the system inspected by an

authorized HYUNDAI dealer if:
• The Low Tire Pressure Telltale/TPMS

Malfunction Indicator does not

illuminate for 3 seconds when the

Engine Start/Stop button is set to the

ON position or the engine is running.

• The TPMS Malfunction Indicator

remains illuminated after blinking for

about 1 minute.

• The Low Tire Pressure Position Telltale

remains illuminated.



Emergency Situations

8-10

Low tire pressure indicator

Low Tire Pressure Warning Light

2C_TireLowPressureWarningLamp

Low tire pressure position and

tire pressure telltale

Low Tire Pressure Position and Tire Pressure Telltale

2C_TireLowPressureWarning

When the Tire Pressure Monitoring
System warning indicator ( ) is

illuminated and a warning message

appears on the cluster display, one or

more of your tires is significantly

under-inflated. The Low Tire Pressure

Position Telltale will indicate which tire is

significantly under inflated by

illuminating the corresponding parking

light.
If either telltale illuminates, immediately

reduce your speed, avoid hard cornering

and anticipate increased stopping

distances. You should stop and check

your tires as soon as possible. Inflate the

tires to the proper pressure as indicated

on the vehicle’s placard or tire inflation

pressure label located on the driver’s side

center pillar outer panel.

If you cannot reach a service station or if

the tire cannot hold the newly added air,

replace the low pressure tire with the

spare tire.
The Low Tire Pressure position indicator

will remain on and the TPMS Malfunction

Indicator may blink for one minute and

then remain illuminated until you have

the low pressure tire repaired and

replaced on the vehicle.



CAUTION



In winter or cold weather, the Low Tire

Pressure Telltale may be illuminated if the

tire pressure was adjusted to the

recommended tire inflation pressure in

warm weather. It does not mean your

TPMS is malfunctioning because the

decreased temperature leads to a

proportional lowering of tire pressure.
When you drive your vehicle from a warm

area to a cold area or from a cold area to a

warm area, or the outside temperature is

greatly higher or lower, check the tire

inflation pressure and adjust the tires to

the recommended tire inflation pressure.





WARNING



Low pressure damage
Significantly low tire pressure makes the

vehicle unstable and may contribute to

loss of vehicle control and increased

braking distances.
Continued driving on low pressure tires

may cause the tires to overheat and fail.



8

8-11

TPMS malfunction indicator

2C_TPMSMalfunctionOverview

The TPMS Malfunction Indicator ( )

illuminates after it blinks for about one

minute when there is a problem with the

Tire Pressure Monitoring System.
Have the system inspected by an

authorized HYUNDAI dealer as soon as

possible.

NOTICE



If there is a malfunction with the TPMS,

the individual tire pressures on the cluster

display are not available. Have the system

inspected by an authorized HYUNDAI

dealer as soon as possible.



NOTICE



The TPMS Malfunction Indicator may

illuminate after blinking for one minute if

the vehicle is near electric power supply

cables or radio transmitters such as police

stations, government and public offices,

broadcasting stations, military

installations, airports, transmitting

towers, etc.
Additionally, the TPMS Malfunction

Indicator may illuminate if snow chains

are used or if electronic devices such as

computers, chargers, remote starters,

navigation, etc. are near the vehicle. This

may interfere with normal operation of

the TPMS.



Changing a tire with TPMS

If you have a flat tire, the Low Tire

Pressure and Position telltales come on.

Have the flat tire repaired by an

authorized HYUNDAI dealer as soon as

possible or replace the flat tire with the

spare tire.

NOTICE



It is recommended that you do not use a

puncture-repairing agent not approved

by HYUNDAI dealer or the equivalent

specified for your vehicle to repair and/or

inflate a low pressure tire. Tire sealant not

approved by HYUNDAI dealer or the

equivalent specified for your vehicle may

damage the tire pressure sensor.



The spare tire (if equipped) does not

come with a tire pressure monitoring

sensor. When the low pressure tire or the

flat tire is replaced with the spare tire, the

Low Tire Pressure Telltale remains on.

Also, the TPMS Malfunction Indicator

illuminates after blinking for one minute if

the vehicle is driven at the speed above

15.5 mph (25 km/h) for about 10 minutes.
Once the original wheel equipped with a

tire pressure monitoring sensor is

reinflated to the recommended pressure

and reinstalled on the vehicle, the Low

Tire Pressure Telltale and TPMS

Malfunction Indicator goes off within a

few minutes of driving.
If the indicators do not turn off after a few

minutes, visit an authorized HYUNDAI

dealer.
Each wheel is equipped with a tire

pressure sensor mounted inside the tire

behind the valve stem (except for the

spare tire). You must use TPMS specific

wheels. Always have your tires serviced

by an authorized HYUNDAI dealer.

Emergency Situations

8-12

You may not be able to identify a tire with

low pressure by simply looking at it.

Always use a good quality tire pressure

gauge to measure. Please note that a tire

that is hot (from being driven) has a

higher pressure measurement than a tire

that is cold.
A cold tire means the vehicle has been

sitting for 3 hours and driven for less than

1 mile (1.6 km) in that 3 hour period.
Allow the tire to cool before measuring

the inflation pressure. Always make sure

the tire is cold before inflating to the

recommended pressure.



WARNING



• The TPMS cannot alert you to severe

and sudden tire damage caused by

external factors such as nails or road

debris.

• If you feel any vehicle instability,

immediately take your foot off the

accelerator pedal, apply the brakes

gradually with light force, and slowly

move to a safe position off the road.





WARNING



Tampering with, modifying, or disabling

the Tire Pressure Monitoring System

(TPMS) components may interfere with

the system’s ability to warn the driver of

low tire pressure conditions and/or TPMS

malfunctions and may void the warranty.





WARNING



This device complies with Part 15 of the

FCC rules.
Operation is subject to the following three

conditions:
1. This device may not cause harmful

interference.

2. This device must accept any

interference received, including

interference that may cause undesired

operation of the device.

3. Changes or modifications not expressly

approved by the party responsible for

compliance could void the user’s

authority to operate the device.



8

8-13

If You Have A Flat Tire

(With Spare Tire)



WARNING



Follow the instructions in this section

when replacing a tire to reduce the risk of

serious injury or death. Changing a tire

can be dangerous.



Jack and tools

2C_SpareTireReplacementOverview

(1) Jack handle
(2) Jack
(3) Wheel lug wrench
The jack, jack handle, and wheel lug nut

wrench are stored in the cargo area under

the luggage box cover.
The jack is provided for emergency tire

changing only.

2C_SpareTireReplacementPrecedure

Turn the winged hold down bolt

counterclockwise to remove the spare

tire.

Store the spare tire in the same

compartment by turning the winged hold

down bolt clockwise.
To prevent the spare tire and tools from

"rattling", store them in their proper

locations.

2C_SpareTireReplacementPrecedure_2

If it is hard to loosen the tire hold down

wing bolt by hand, you can loosen it easily

using the wheel lug wrench.
Turn the tire hold down wing bolt

counterclockwise with the wheel lug

wrench.

Changing tires



WARNING



Because the vehicle may slip or roll off of

a jack causing serious injury or death, take

the following safety precautions:
• NEVER place any portion of your body

under the vehicle that is supported by a

jack.

• NEVER attempt to change a tire in the

lane of traffic. ALWAYS move the

vehicle completely off the road on a

level, firm ground away from traffic

before trying to change a tire. If you

cannot find a level, firm place off the

road, call a towing service for

assistance.

• ONLY use the jack provided with the

vehicle.

Emergency Situations

8-14

• ALWAYS place the jack on the

designated jacking positions on the

vehicle and NEVER on the bumpers or

any other part of the vehicle for jacking

support.

• Do not start or run the engine while the

vehicle is on the jack.

• Do not allow anyone to remain in the

vehicle while it is on the jack.

• Keep children away from the road and

the vehicle.



Keep the following steps to change your

vehicle’s tire:
1. Park on a level, firm surface.
2. Shift the gear to P (Park), apply the

parking brake, and press the Engine

Start/Stop button to the OFF position.

3. Press the hazard warning flasher

button.

4. Remove the wheel lug wrench, jack,

jack handle, and spare tire from the

vehicle.

5. Block both the front and rear of the tire

diagonally opposite of the tire you are

changing.

2C_SpareTireReplacementPrecedure_3

[A] Block

6.Loosen the wheel nuts

counterclockwise one turn each in the

order shown below, but do not remove

any wheel nuts until the tire has been

raised off of the ground.

2C_SpareTireReplacementPrecedure_4

7. Place the jack at the designated jacking

position under the frame closest to the

tire you are changing. The jacking

positions are plates welded to the

frame with two notches. Never jack any

other position or part of the vehicle to

prevent the vehicle slipping off of the

jack or damaging the vehicle.

2C_SpareTireReplacementPrecedure_5

8. Insert the jack handle into the jack and

turn it clockwise, raising the vehicle

until the tire clears the ground. Make

sure the vehicle is stable on the jack.

2C_SpareTireReplacementPrecedure_6















Content      ..     13      14      15      16     ..
