FLA -22

FUEL SYSTEM

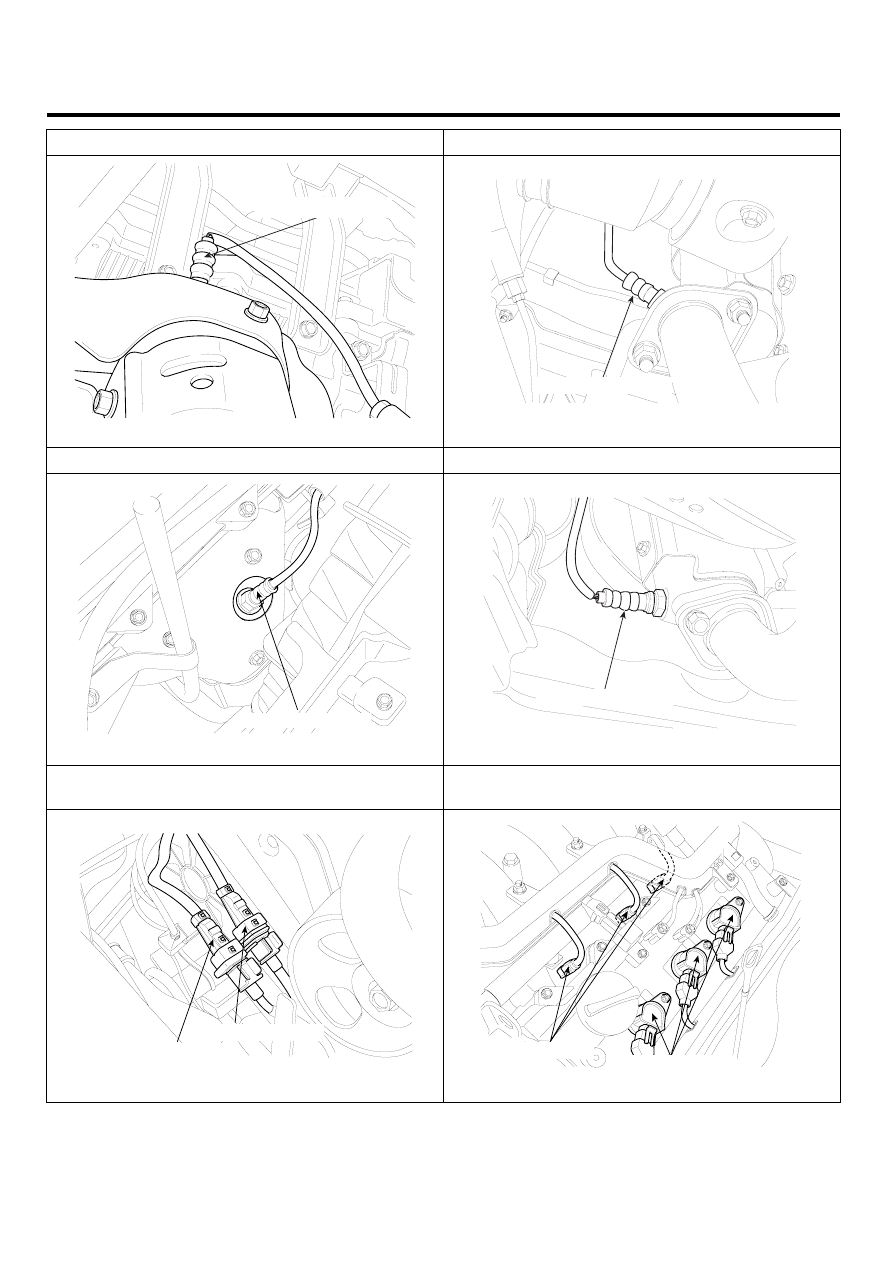

9. Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 1]

10. Heated Oxygen Sensor (HO2S) [Bank 1 / Sensor 2]

HO2S [Bank 1/Sensor 1]

LGLG001U

HO2S [Bank 1/Sensor 2]

SCMF16006L

11. Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 1]

12. Heated Oxygen Sensor (HO2S) [Bank 2 / Sensor 2]

HO2S [Bank 2/Sensor 1]

LGLG001G

HO2S [Bank 2/Sensor 2]

SCMF16007L

13. Knock Sensor (KS) [Bank 1]
14. Knock Sensor (KS) [Bank 2]

15. Injector
26. Ignition Coil

KS [Bank 2] Connector

KS [Bank 1] Connector

LGLG001J

Injector [Bank 2]

Ignition Coil [Bank 2]

LGLG001I

GASOLINE ENGINE CONTROL SYSTEM

FLA -23

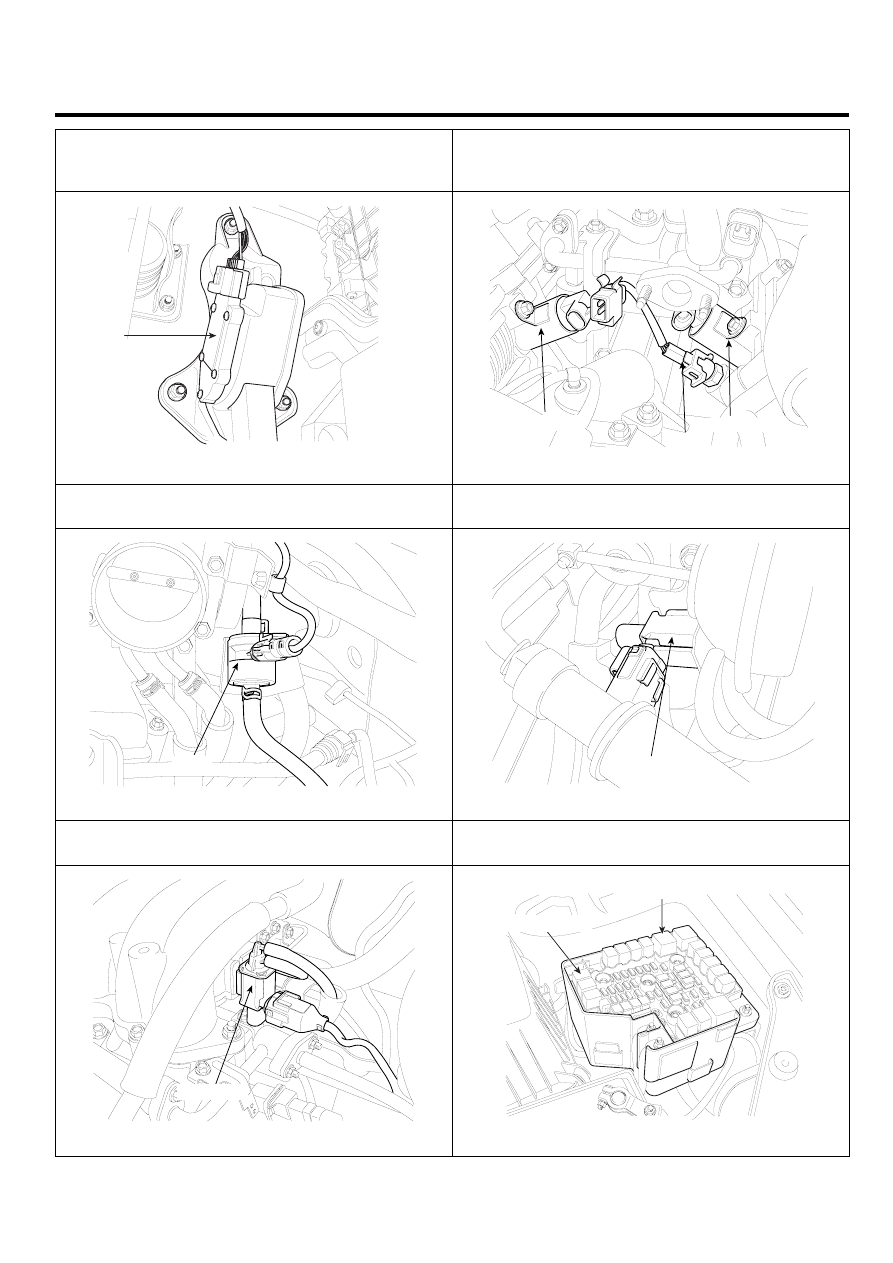

16. Accelerator Position Sensor (APS)

18. CVVT Oil Control Valve (OCV) [Bank 1]
19. CVVT Oil Control Valve (OCV) [Bank 2]
20. CVVT Oil Temperature Sensor (OTS)

APS

SCMFL6005D

OCV [Bank 2]

OTS

OCV [Bank 1]

LGLG001K

21. Purge Control Solenoid Valve (PCSV)

22. Variable Intake Solenoid (VIS) #1 Valve
(Surge Tank Side)

PCSV

LGLG001L

VIS Valve #1

LGLG001N

23. Variable Intake Solenoid (VIS) #2 Valve
(Intake Manifold Side)

24. Fuel Pump Relay
25. Main Relay

VIS Valve #2

LGLG001O

Fuel Pump Relay

Main Relay

SCMF16014L

FLA -24

FUEL SYSTEM

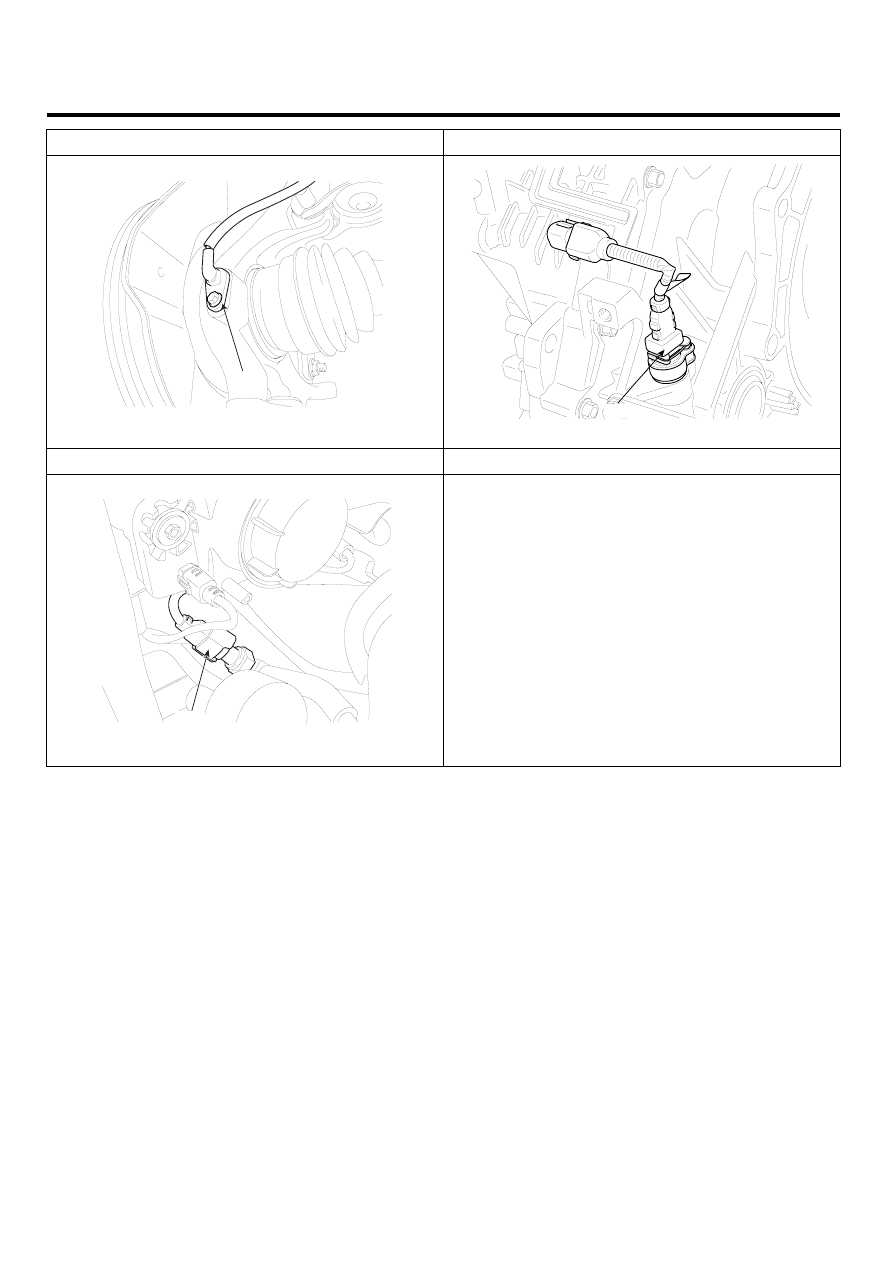

27. Wheel Speed Sensor (WSS)

28. Vehicle Speed Sensor (VSS)

WSS

AFLG500C

VSS

LGLG001V

31. A/C Pressure Transducer (APT)

APT

SCMF16008L

GASOLINE ENGINE CONTROL SYSTEM

FLA -25

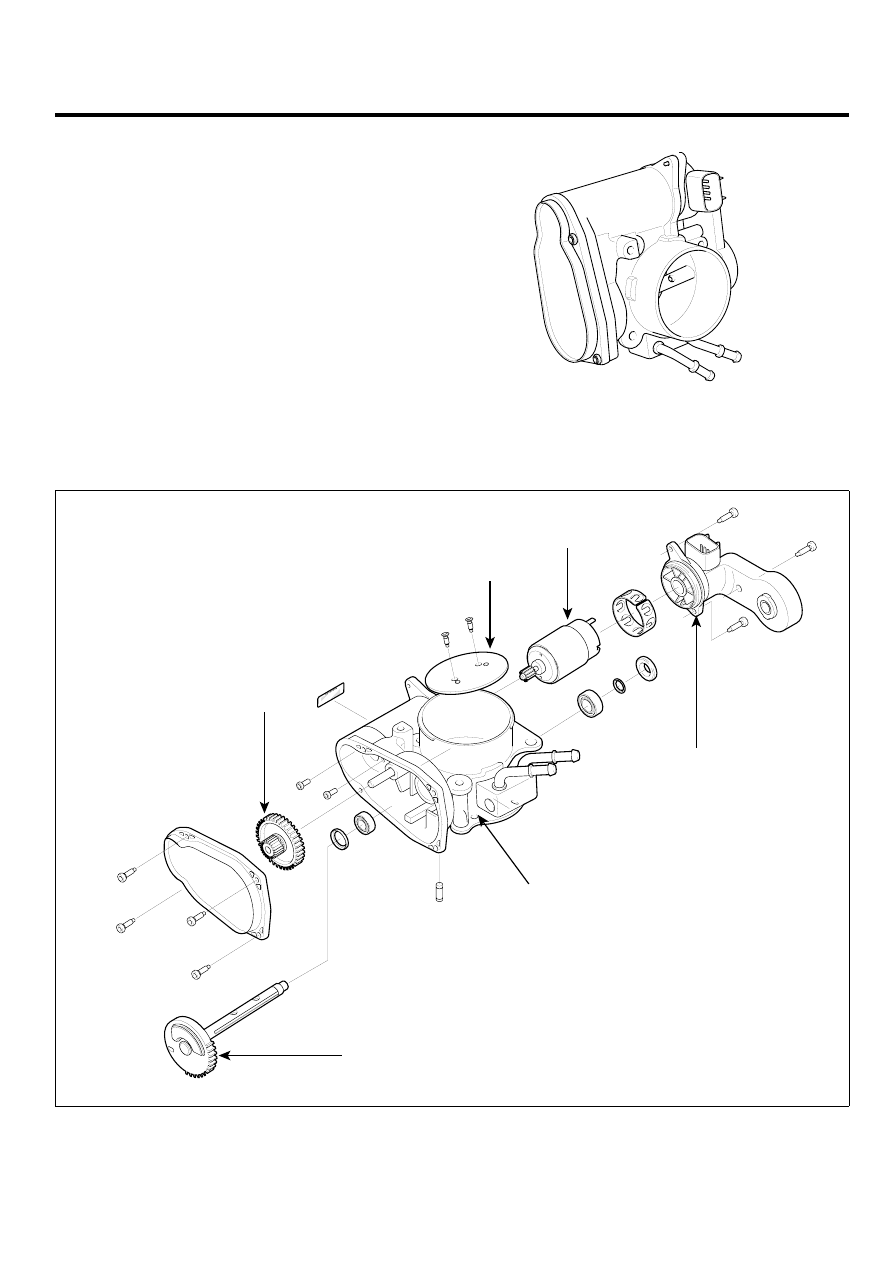

ETC (ELECTRONIC THROTTLE
CONTROL) SYSTEM

INSPECTION

E4C099A0

FUNCTION AND OPERATION PRICIPLE

ETC (Electronic Throttle Control) system is electronically
controlled throttle device which controls the throttle valve.
It consists of ETC motor, throttle body and throttle posi-
tion sensor (TPS). A mechanical throttle control system
receives a driver’s intention via a wire cable between
the accelerator and the throttle valve, while this ETC
system uses the signal from the Accelerator Position
Sensor (APS) installed on the accelerator pedal. After the
PCM receives the APS signal and calculates the throttle
opening angle, it activates the throttle valve by using
the ETC motor. Additionally, it can handle cruise control
function without any special devices.

KGBF004U

Gear (Idler)

Throttle Valve

ETC Motor

Throttle Position Sensor (TPS)

ETC Module Assembly

Gear Assembly

LGLG001W
