FUEL DELIVERY SYSTEM-DIESEL

FLA -553

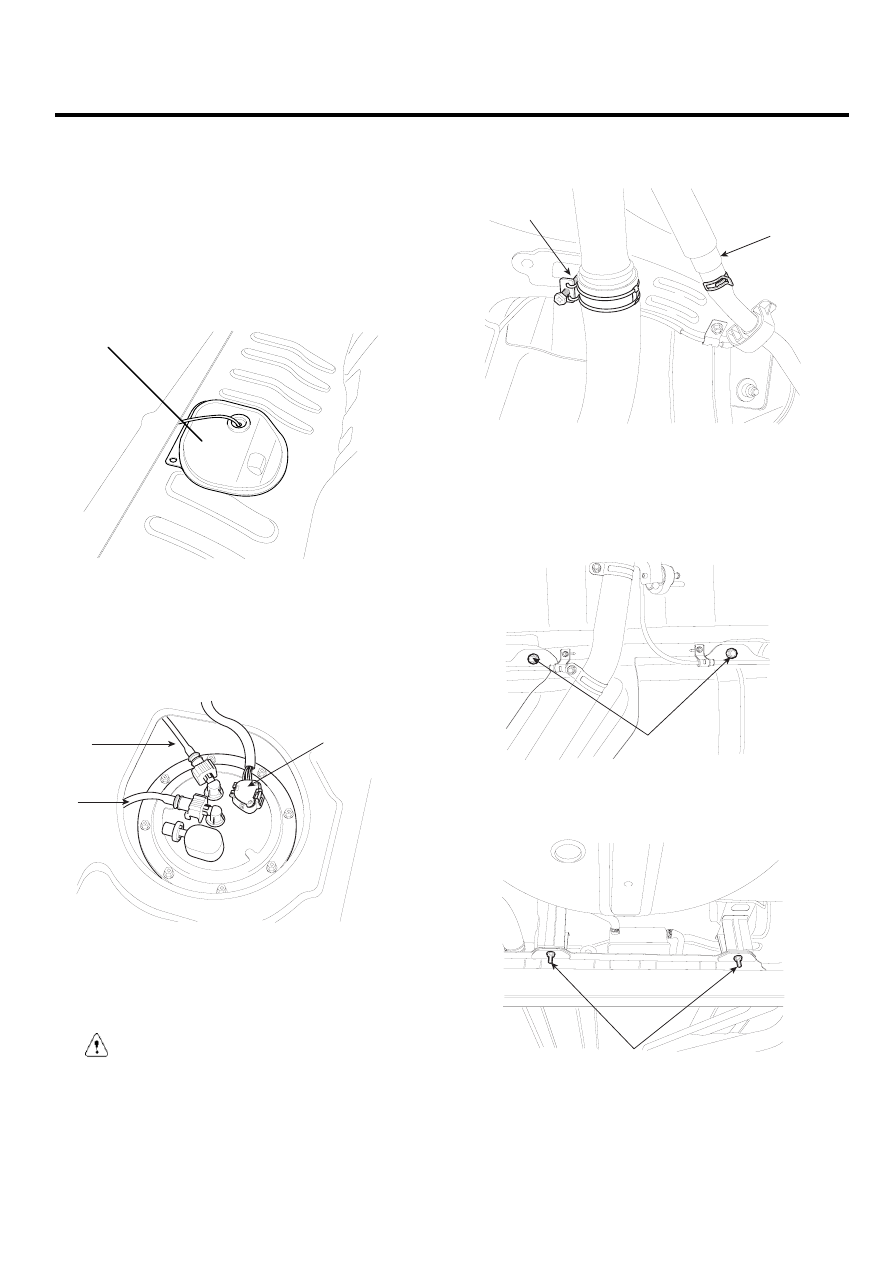

FUEL TANK

REMOVAL

EED0FDE7

1.

Remove the rear seat cushion (Refer to “ BD” group
in this WORKSHOP MANUAL).

2.

Open the service cover (A) under the rear seat cush-
ion.

A

AFJF901C

3.

Turn ignition switch to off position and disconnect the
battery (-) cable.

4.

Disconnector the fuel sender connector (B).

C

D

B

AWJF319A

5.

Disconnect the fuel feed hose (C) and the return
hose(D).

CAUTION

Cover the hose connection with a shop towel to
prevent splashing of fuel caused by residual pres-
sure in the fuel line

6.

Lift the vehicle.

7.

Disconnect the fuel filler hose (F), and the breather
hose (G).

F

G

AWJF316A

8.

Unfasten the two mounting bolts and the two mount-
ing nuts, and then remove the fuel tank from the vehi-
cle.

A

<Front>

LGJF503D

<Rear>

B

LGJF503C
