Hyundai: Engine D4FA. Manual - part 136





DIESEL CONTROL SYSTEM

FLA -415

1)

IG KEY "ON", ENGINE "OFF".

2)

Disconnect PTC heater relay #1.

3)

IG KEY "ON".

4)

Measure the voltage of PTC heater relay #1connector terminal 1.

Specification : 8.0V~10.0V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When no value is detected : Go to "2. Check open in control circuit".
▶ When high voltage is detected : Repair short to battery in control circuit and go to "Verification of Vehicle
Repair".

2.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect PTC heater relay #1 and ECM connector.

3)

Check continuity between PTC heater relay #1 connector terminal 1 and ECM connector terminal 94.

specification : Continuity ( below 1.0Ω )

4)

Is the measured resistance within the specification?

YES

▶ Repair short to ground and go to "Verification of Vehicle Repair".

NO

▶ Repair open in signal circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

EDF97812

1.

Check PTC heater relay #1 component coil resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect PTC heater relay #1.

3)

Measure the resistance of PTC heater relay #1 component coil.

Specification : 52±5 Ω (20℃)

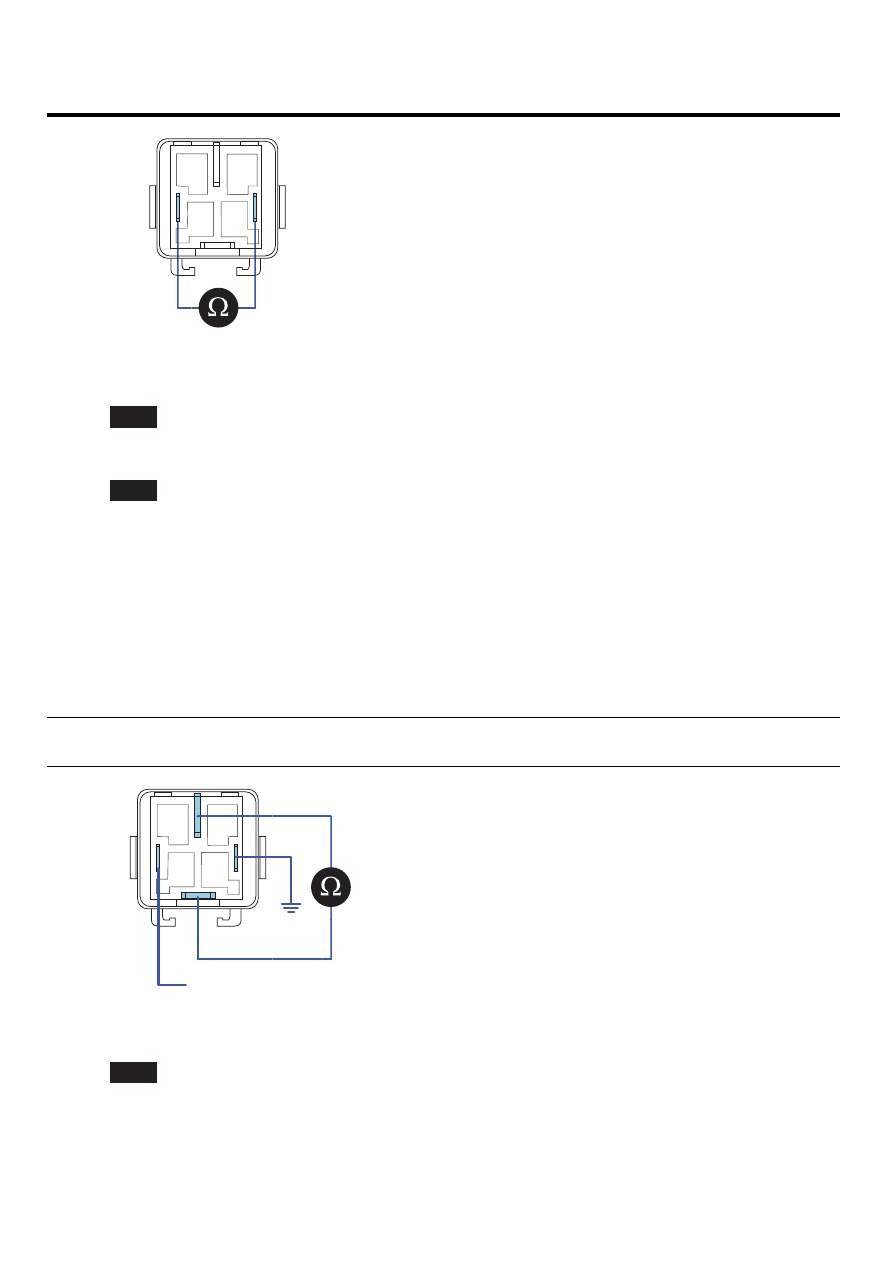

FLA -416

FUEL SYSTEM

30

86

87

85

EGNG013P

4)

Is the measured resistance within the specification?

YES

▶ Go to "2. Check PTC heater relay #1 component operation" as follows.

NO

▶ Replace PTC heater relay #1 and go to "Verification of Vehicle Repair".

2.

Check PTC heater relay #1 component operation

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect PTC heater relay #1.

3)

Supplies random B+ and ground to coil sides of PTC heater relay #1. ( terminal 85, 86)

4)

Check continuity between PTC heater relay #1 terminal 30 and terminal 87.

specification : When power is supplied : Continuity ( below 1.0Ω )
When power is not supplied : Discontinuity ( Infinite Ω )

30

86

87

85

B+

EGNG013Q

5)

Is the measured resistance within the specification?

YES

▶ Go to "Verification of Vehicle Repair".

DIESEL CONTROL SYSTEM

FLA -417

NO

▶ Replace PTC heater relay #1 and go to "Verification of Vehicle Repair".

※ Repeat this process 2~3 times.

VERIFICATION OF VEHICLE REPAIR

E73CF251

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

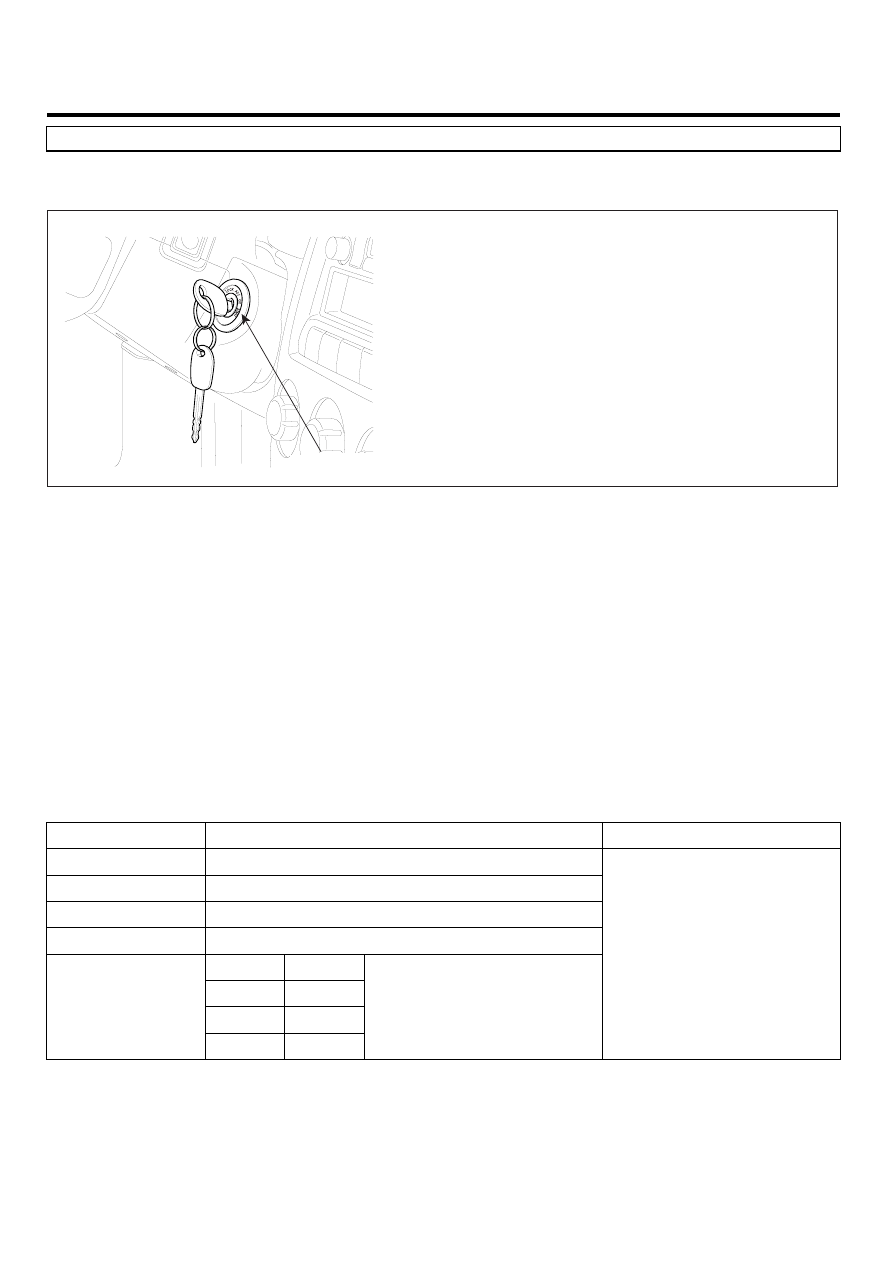

FLA -418

FUEL SYSTEM

DTC P1652 IGNITION SWITCH CIRCUIT MALFUNCTION

COMPONENT LOCATION

E262B147

Ignition switch

EGNG013D

GENERAL DESCRIPTION

E4165984

When a driver turns on IG KEY, IG KEY ON signal is inputted to ECM C101-1 connector terminal 28 through IG KEY
switch. This signal initializes(boots) ECM accordingly, main relay operates. Main relay supplies powers for ECM, sensors
and actuators in order to enable engine to start.When IG KEY ON signal is shut off during turning engine OFF, ECM stops
injector operation then engine turns OFF. Approx. after 12 sec., ECM shuts OFF main relay and system turns OFF.

DTC DESCRIPTION

E45C4579

When the condition that IG KEY ON signal turns OFF while ECM, to which IG signal inputted, is initialized (booting,
Approx. 25ms is required), IG KEY switch error is recognized and P1652 is set (monitored only once every IG KEY ON
initialization process). This code is due to poor connection in IG KEY ON signal circuit.

DTC DETECTING CONDITION

EE76111D

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

ThresholdValue

• No signal through IG line after IG KEY "ON"

DiagnosticTime

• Immediately

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• IG KEY "ON"signal circuit
• IG KEY switch
