Hyundai: Engine D4FA. Manual - part 125





DIESEL CONTROL SYSTEM

FLA -371

SPECIFICATION

E86CAC25

Main Relay Coil Resistance

73±10 Ω (20℃)

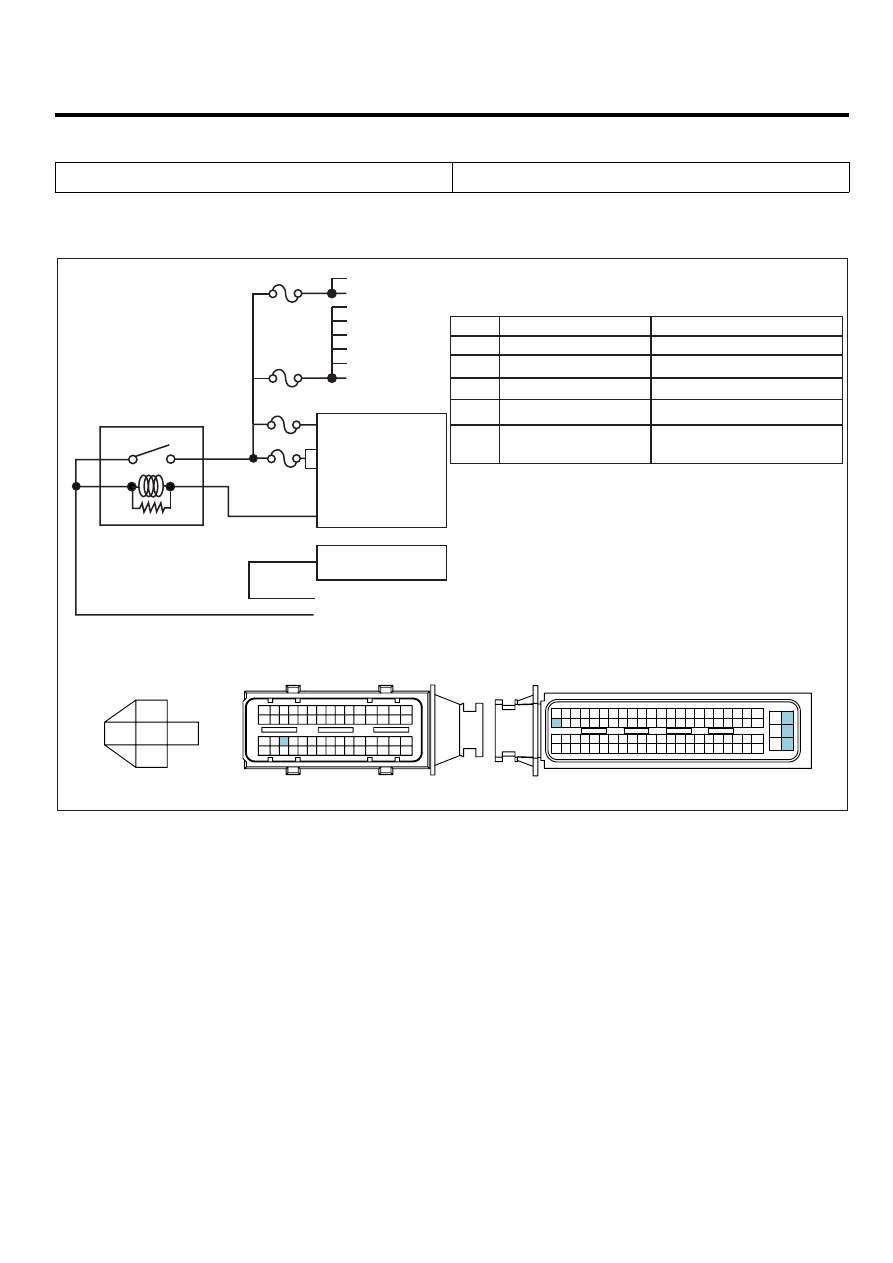

SCHEMATIC DIAGRAM

E02BF241

1

1

4

5

2

2

3

4

30A ECU A FUSIBLE LINK

*

Hot at all times

Main relay control

*

Main relay coil power

C101-2 terminal 72

30A ECU A FUSIBLE LINK

5

Power supply to ECM,

Sensor, Actuator

C101-2 terminal 1,3,5 etc.

5. Main relay power

72. Main relay control

28. IG KEY ON signal

Hot at all times (30A ECU A FUSIBLE LINK)

ON/START power (E/R FUSE & RELAY BOX 10A ECU FUSE)

1. Main relay power

3. Main relay power

C101-2 ECM

C101-1 ECM

E63 Main relay

10A ECU D

20A ECU C

15A INJ

10A  SNSR

Throttle flap actuator

Brake S/W

O2 sensor heater

EGR actuator

VGT actuator

CMPS

Glow plug relay

PTC heater relay

E63 Main relay

C101-2 ECM

C101-1 ECM

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

1

4

2

5

*

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTOR INFORMATION]

Terminal

Terminal

Connected to

Connected to

Function

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

EGNG009Y

FLA -372

FUEL SYSTEM

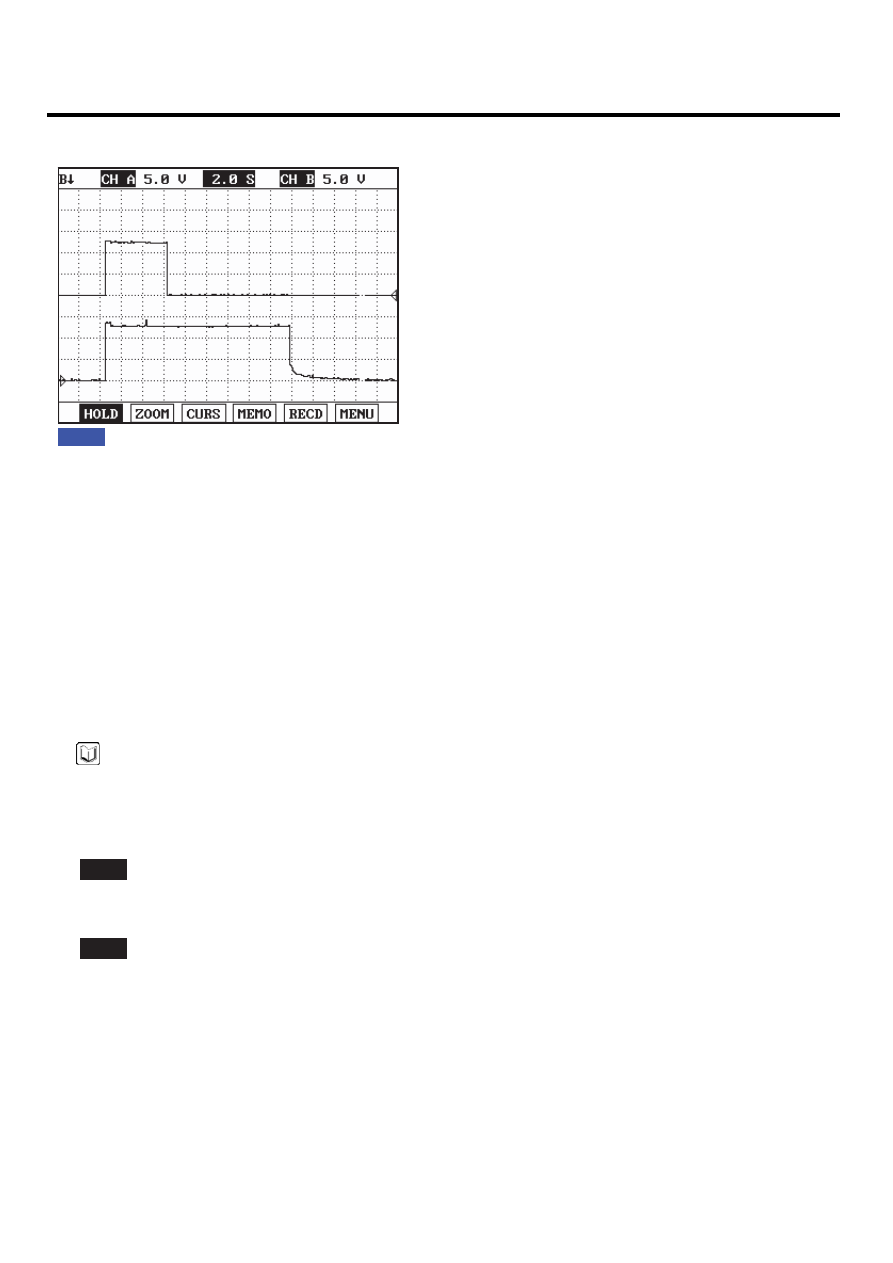

SIGNAL WAVEFORM AND DATA

E477A48B

Main relay

IG KEY signal

Fig.1

Fig.1) Main relay operates when IG KEY "ON" (C101-1 terminal 28 ON signal),  it turns "OFF" in 12 sec. after IG KEY "OFF".

EGNG009Z

TERMINAL AND CONNECTOR INSPECTION

EC6DCDAB

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector for
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶ Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶ Go to "Power Circuit Inspection".

POWER CIRCUIT INSPECTION

EDA7503B

1.

Check power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect main relay.

3)

Measure the voltage of main relay terminal 1 and 4.

DIESEL CONTROL SYSTEM

FLA -373

Specification : 11.5V~13.0V

4)

Is the measured voltage within the specification?

YES

▶ Go to "Check power supply line(relay→actuator)" as follows.

NO

▶ Repair E/R FUSE & RELAY BOX 30A ECU A fusible link and related circuit and go to "Verification of Vehicle
Repair".

2.

Check power supply line(relay→actuator)

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect main relay and ECM connector.

3)

Connect main relay terminal 1 and 5 using jump wire.

4)

Measure the voltage of ECM connector terminal 1,3,5.

specification : 11.5V~13.0V

5)

Is the measured voltage within the specification?

YES

▶ Go to "Control Circuit Inspection".

NO

▶ Repair open in E/R FUSE & RELAY BOX ECU C, ECU D fusible link and related circuit and go to "Verification
of Vehicle Repair".

CONTROL CIRCUIT INSPECTION

E2DDFFE8

1.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect main relay and ECM connector.

3)

Check continuity between main relay terminal 2 and ECM connector 72.

specification : Continuity ( below 1.0Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "2. Check short to ground in control circuit" as follows.

NO

▶ Repair open in control circuit and go to "Verification of Vehicle Repair".

FLA -374

FUEL SYSTEM

2.

Check short to ground in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect main relay and ECM connector.

3)

Check continuity between main relay terminal 2 and chassis ground.

specification : Discontinuity ( Infinite Ω )

4)

Is the measured resistance within the specification?

YES

▶ Go to "3.Check short to battery in control circuit" as follows.

NO

▶ Repair short to ground in control circuit and go to "Verification of Vehicle Repair".

3.

Check short to battery in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect main relay and ECM connector.

3)

IG KEY "ON".

4)

Measure the voltage of main relay connector terminal 2.

specification : 0.0V~0.1V

5)

Is abnormal voltage detected in the circuit with both connectors disconnected?

YES

▶ Repair short to battery in signal circuit and go to "Verification of Vehicle Repair".

NO

▶ Go to "Component Inspection".

COMPONENT INSPECTION

EBB5625F

1.

Check main relay component resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect main relay.

3)

Measure the resistance between main relay coil component terminal 85 and 86.

Specification : 73±10 Ω (20℃)
