DIESEL CONTROL SYSTEM

FLA -327

3)

Measure the resistance between injector component terminal 1 and 2.

Specification : 0.255Ω ±0.04 (20℃).

1

2

EGNG008I

4)

Is the measured resistance(of injector solenoid) within the specification?

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace injector and go to "Verification of Vehicle Repair".

NOTE

Replacing injectors, peculiar IQA code of each injector should be inputted to ECM
Perform this process using "Injector data input" function on scantool, Refer to P1670, P1671 for more detailed infor-
mation.

VERIFICATION OF VEHICLE REPAIR

E8BBEE17

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

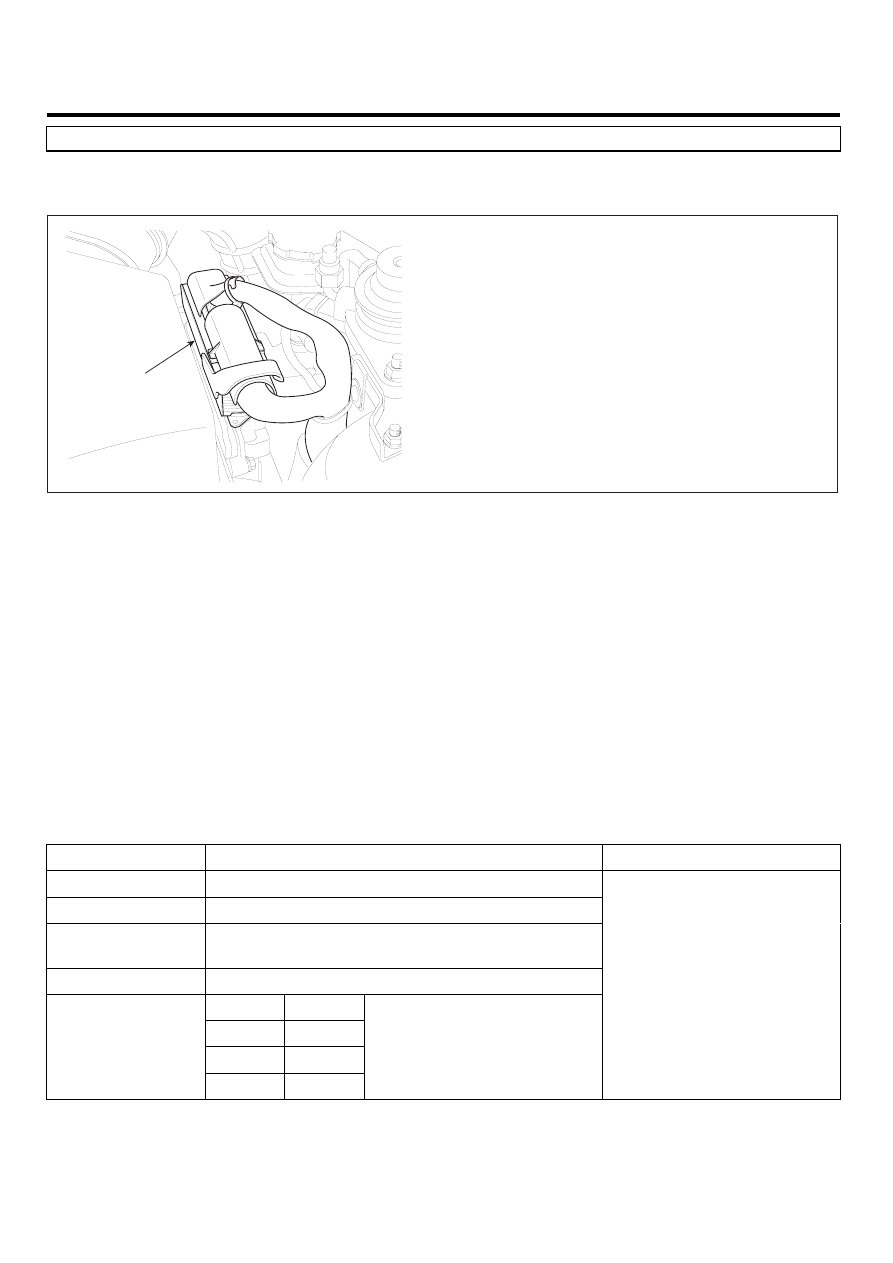

FLA -328

FUEL SYSTEM

DTC P062D VOLTAGE REGULATOR #1 FOR INJECTOR MALFUNCTION

COMPONENT LOCATION

EE17A438

ECM

EGNG007T

GENERAL DESCRIPTION

EE9AD80E

There are two transformer for injector operation in side of ECM. 1 pilot and 1 main injection are operated by ECM in EURO
3 diesel engine therefore one transformer device is sufficient to control injector however, 2 pilot and if CPF is applied, 2
post injection are performed additionally by ECM in EURO 4 diesel engine thus, two transformer is required.

DTC DESCRIPTION

E9BBFC95

P062D is set when the problem of transforming system 1 for injector contol occurs. This code is due to the failure of
transforming system inside of ECM.
※If battery voltage is low, this code can be set. Therefore, beforehand, check DTC code relevant to battery voltage and
charging system.

DTC DETECTING CONDITION

EA16EF32

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• Engine running

ThresholdValue

• Power stage error for injector voltage control,

CPU circuit failure

DiagnosticTime

• Immediately

Fuel Cut

YES

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

YES

• ECM internal error

COMPONENT INSPECTION

E0E819A3

1.

ECM Component Inspection

DIESEL CONTROL SYSTEM

FLA -329

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect ECM.

3)

Replace ECM, check if abnormal operations disappear.

4)

If problems are corrected, replace ECM.

VERIFICATION OF VEHICLE REPAIR

EEBC51A3

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶ Go to the DTC guide of recorded NO. in Scantool.

NO

▶ System operates within specification.

FLA -330

FUEL SYSTEM

DTC P062E VOLTAGE REGULATOR #2 FOR INJECTOR MALFUNCTION

COMPONENT LOCATION

EE0377C2

Refer to DTC P062D.

GENERAL DESCRIPTION

EA2DD0CD

Refer to DTC P062D.

DTC DESCRIPTION

E5C63267

P062E is set when the problem of transforming system 2 for injector contol occurs. This code is due to the failure of
transforming system inside of ECM.
※If battery voltage is low, this code can be set. Therefore, beforehand, check DTC code relevant to battery voltage and
charging system.

DTC DETECTING CONDITION

E20E65B1

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• Engine running

ThresholdValue

• Power stage error for injectoer voltage control,

CPU circuit failure

DiagnosticTime

• Immediately

Fuel Cut

YES

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

YES

• ECM internal error

COMPONENT INSPECTION

EDE2A480

1.

ECM Component Inspection

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect ECM.

3)

Replace ECM, check if abnormal operations disappear.

4)

If problems are corrected, replace ECM.

VERIFICATION OF VEHICLE REPAIR

EB89084F

Refer to DTC P062D.
