DIESEL CONTROL SYSTEM

FLA -139

DTC P0098 INTAKE AIR TEMPERATURE SENSOR 2 CIRCUIT HIGH INPUT

COMPONENT LOCATION

E2314274

Refer to DTC P0097.

GENERAL DESCRIPTION

E647739B

Refer to DTC P0097.

DTC DESCRIPTION

E91B78A4

P0098 is set when the voltage above 4965mV - maximum output voltage of IATS(integrated with BPS) - is detected for
more than 2.0 sec.. This code is due to 1) open or 2) short to ground or 3) short to battery in IATS signal circuit.

DTC DETECTING CONDITION

E2CDDBEB

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

ThresholdValue

• Output signal above maximum value( above 4965mV )

DiagnosticTime

• 2.0 sec.

Fuel Cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

MIL

NO

• IATS circuit
• IATS component

SPECIFICATION

E9856A34

Refer to DTC P0097.

SCHEMATIC DIAGRAM

EA3DB456

Refer to DTC P0097.

SIGNAL WAVEFORM AND DATA

E3D96A76

Refer to DTC P0097.

MONITOR SCANTOOL DATA

EC505B2F

1.

Connect Scantool to Data Link Connector (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "AIR TEMPERATURE SENSOR" parameter on the Scantool.

specification : current intake air temperture is displayed.

FLA -140

FUEL SYSTEM

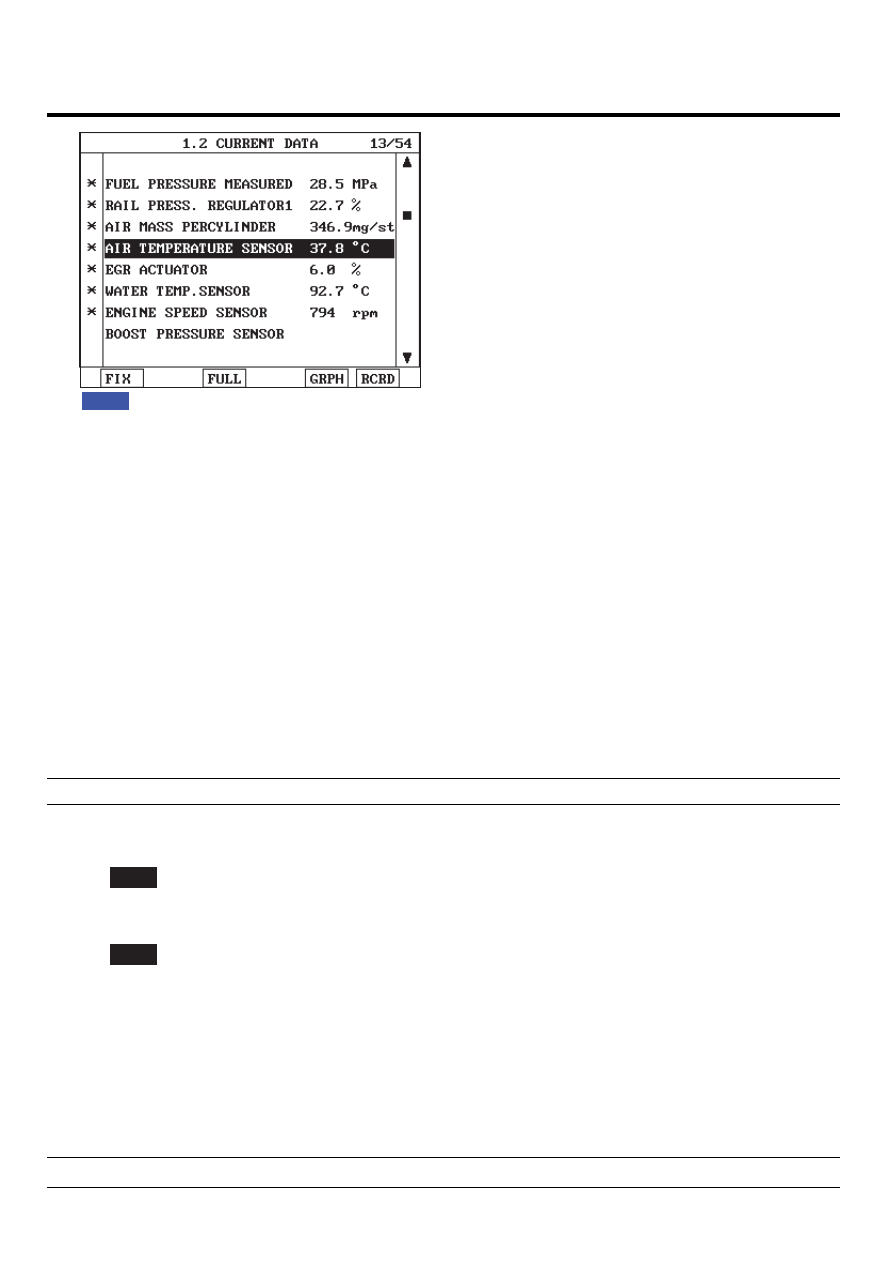

Fig.1

Fig.1) Check if current temperature is same as the value displayed on the Scantool.

EGNG008A

TERMINAL AND CONNECTOR INSPECTION

E4DC10AC

Refer to DTC P0097.

SIGNAL CIRCUIT INSPECTION

E10FE190

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect BPS connector.

3)

IG KEY "ON"

4)

Check the voltage of BPS connector terminal 3.

Specification : 4.8V~5.1V

5)

Is the measured voltage within the specificaiton?

YES

▶ Go to "Ground Circuit Inspection".

NO

▶ Go to "2.Check open in signal circuit" as follows.

2.

Check open in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect BPS connector and ECM connector.

3)

Check continuity between BPS connector terminal 3 and ECM connector terminal 53.

Specification : Continuity (below 1.0Ω )

DIESEL CONTROL SYSTEM

FLA -141

4)

Is the measured resistance within the specification?

YES

▶ Go to "3. Check short to battery in signal circuit" as follows.

NO

▶ Repair open in signal circuit and go to "Verification of Vehicle Repair".

3.

Check short to battery in signal circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect BPS connector and ECM connector.

3)

IG KEY "ON"

4)

Check the voltage of BPS connector terminal 3.

Specification : 0.0V~0.1V

5)

Is the measured voltage within the specification?(with both connector disconnected)

YES

▶ Repair short to battery in signal circuit and go to "Verification of Vehicle Repair".

NO

▶ Go to "Ground Circuit Inspection".

GROUND CIRCUIT INSPECTION

E75B427C

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect BPS connector.

3.

IG KEY "ON".

4.

Measure the voltage of BPS connector terminal 3. [ TEST "A" ]

5.

Measure the voltage between BPS connector terminal 3 and 4. [ TEST "B" ]
( terminal 3 : Check + prove , terminal 4 : Check - prove )

Specification : [TEST "A"] Voltage - [TEST "B"] Voltage = below 200mV

6.

Is the measured voltage within the specification?

YES

▶ Go to "Component Inspection".

NO

▶ When "B" voltage is not detected : Repair open in ground circuit and go to "Verification of Vehicle Repair".
▶ When the voltage difference between "A" and "B" is above 200mV : Eliminate the causes of excessive resistance
and go to "Verification of Vehicle Repair".

FLA -142

FUEL SYSTEM

COMPONENT INSPECTION

ECFAA528

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect BPS connector.

3.

Measure resistance between IATS component terminal 3 and 4, referring to resistance characteristic table of speci-
fication of General information.

Specification : Refer to Specification of General Information

EGNG008B

4.

Is the measured resistance at certain temperature within the specified resisance range at the temperature?

YES

▶ Go to "Verification of Vehicle Repair".

NO

▶ Replace BPS assy’ and go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

E421AC33

Refer to DTC P0097.
