INTAKE AND EXHAUST SYSTEM

EMA -93

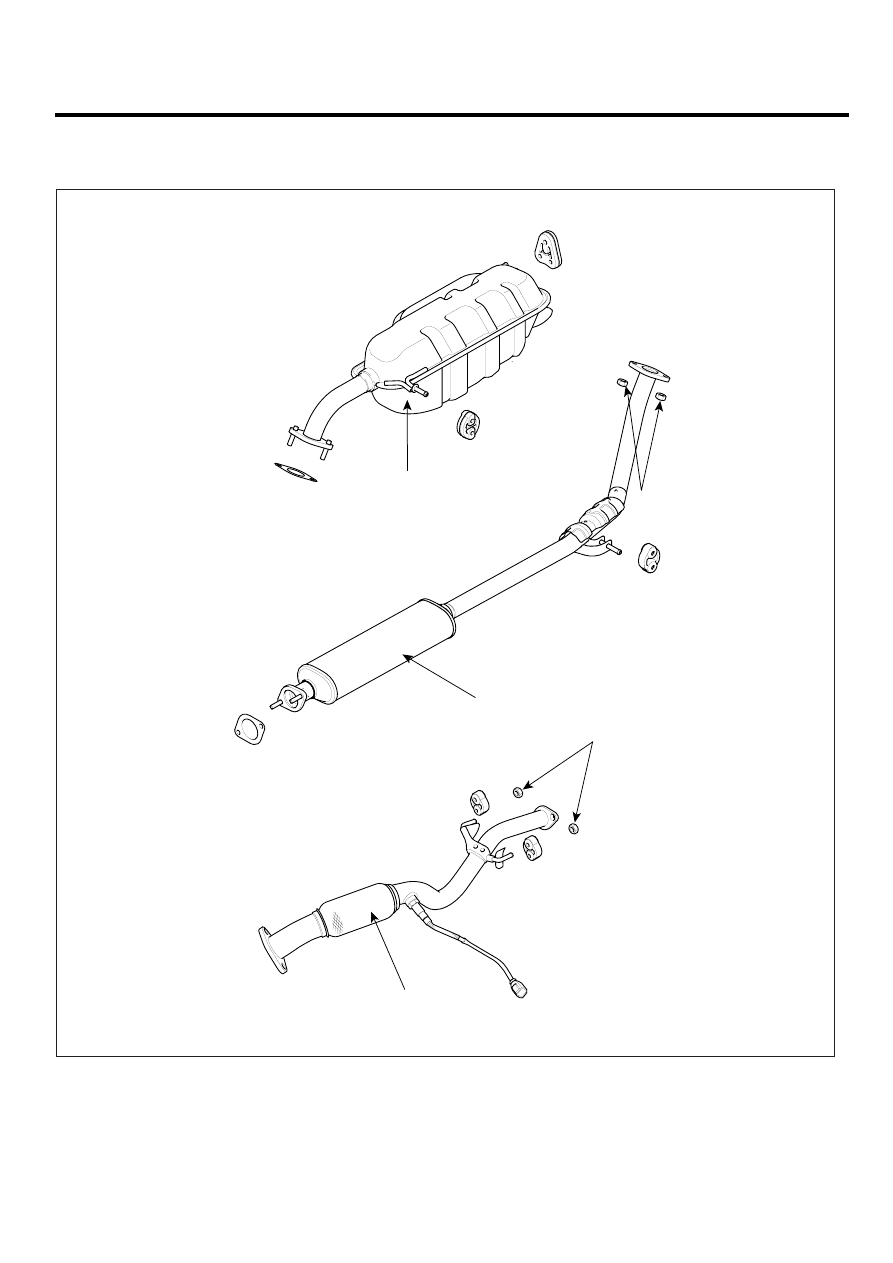

EXHAUST PIPE

COMPONENT

2

1

3

1. Front muffler
2. Center muffler

3. Main muffler

TORQUE : Nm(kgf.m, Ib-ft)

29.4 ~ 39.2
(3.0 ~ 4.0, 21.7 ~ 28.9)

29.4 ~ 39.2
(3.0 ~ 4.0, 21.7 ~ 28.9)

LDJF009A

EMA -94

ENGINE (D4FA - DSL1.5)

REMOVAL

E7366CB8

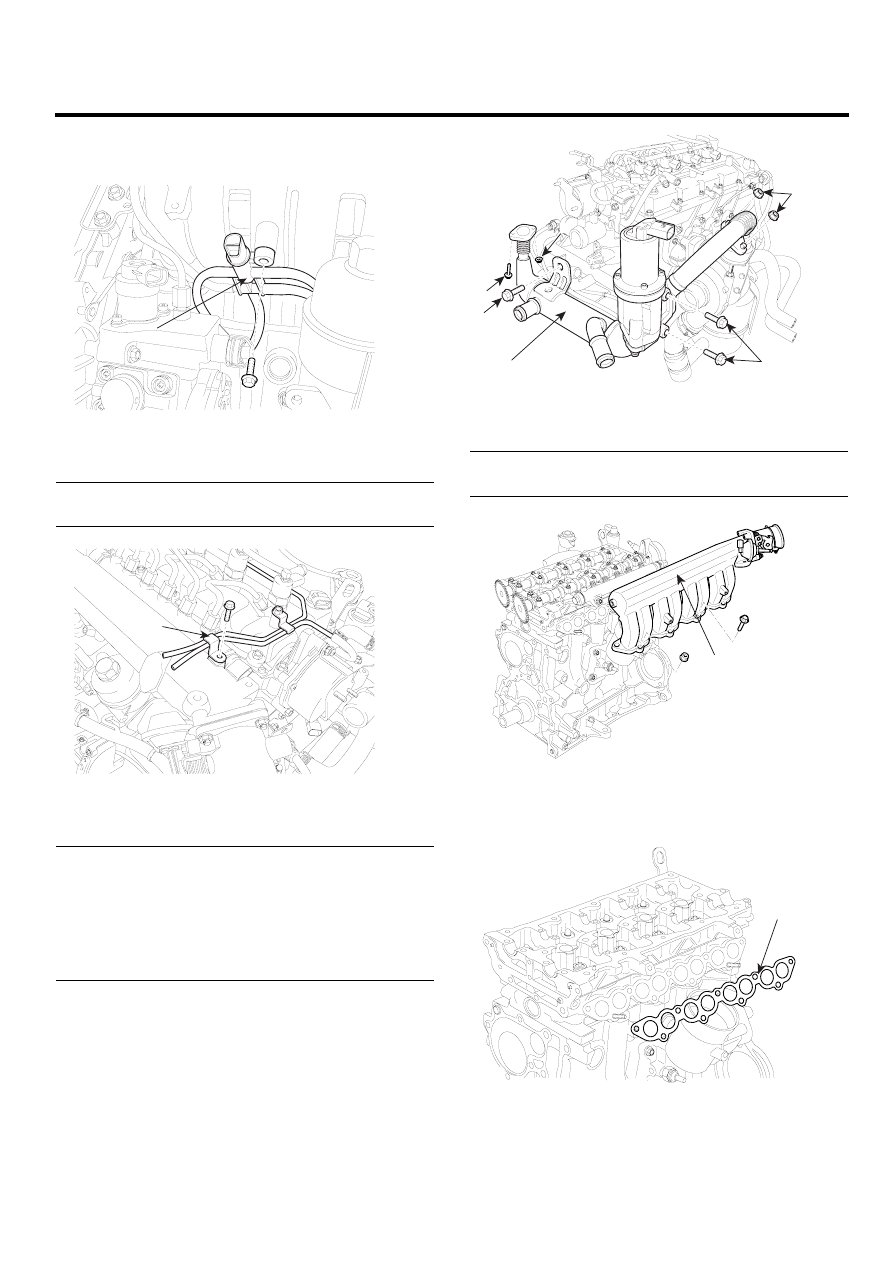

INTAKE MANIFOLD

1.

Remove the vacuum solenoid valve(A).

Tightening torque :
7.8 ~ 9.8 Nm (0.8 ~ 1.0 kgf.m, 5.8 ~ 7.2 lb-ft)

A

ADJF030A

2.

Remove the engine harness protector(A) mounting
bolts.

Tightening torque :
7.8 ~ 9.8 Nm (0.8 ~ 1.0 kgf.m, 5.8 ~ 7.2 lb-ft)

A

ADJF031A

3.

Remove the swirl valve actuator rod(A).

A

KDNF001B

4.

Remove the swirl valve actuator(A).

Tightening torque :
Bolt(B) : 9.8 ~ 11.8 Nm (1.0 ~ 1.2 kgf.m, 7.2 ~ 8.7 lb-ft)
Bolt(C) : 6.9 ~ 10.8 Nm (0.7 ~ 1.1 kgf.m, 5.1 ~ 8.0 lb-ft)

A

C

B

ADJF033A

5.

Remove the high pressure pipe(A). (Refer to FL Gr.)

A

ADJF034A

INTAKE AND EXHAUST SYSTEM

EMA -95

6.

Remove the fuel temperature sensor mounting
bolt(A). (Refer to FL Gr.)

A

ADJF035A

7.

Remove the vacuum pipe(A) mounting bolt.

Tightening torque :
6.9 ~ 10.8 Nm (0.7 ~ 1.1 kgf.m, 5.1 ~ 8.0 lb-ft)

A

ADJF036A

8.

Remove the EGR cooler and EGR valve assembly(A).

Tightening torque :
Nut(B) : 29.4 ~ 34.3 Nm (3.0 ~ 3.5 kgf.m,
21.7 ~ 25.3 lb-ft)
Bolt(C) : 21.6 ~ 27.5 Nm (2.2 ~ 2.8 kgf.m,
15.9 ~ 20.3 lb-ft)
Bolt

＆

Nut(D) : 14.7 ~ 19.6 Nm (1.5 ~ 2.0

kgf.m, 10.8 ~ 14.5 lb-ft)

A

C

B

C

D

D

ADJF053A

9.

Remove the intake manifold(A).

Tightening torque :
14.7 ~ 19.6 Nm (1.5 ~ 2.0 kgf.m, 10.8 ~ 14.5 lb-ft)

A

EDNG001A

10. Remove the intake manifold gasket(A).

A

LCGF033A

11. Installation is in the reverse order of removal.

EMA -96

ENGINE (D4FA - DSL1.5)

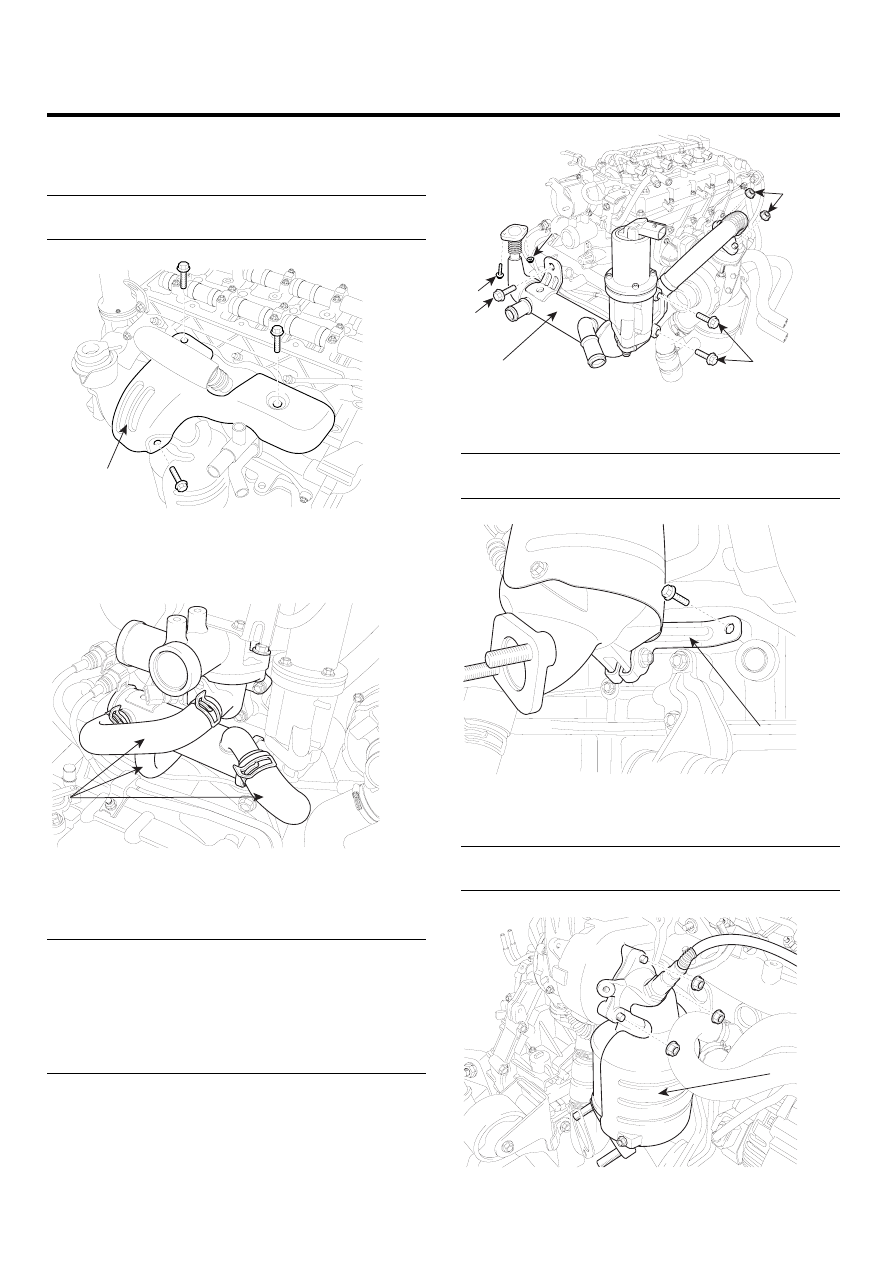

EXHAUST MANIFOLD

1.

Remove the heat protector(A).

Tightening torque :
14.7 ~ 19.6 Nm (1.5 ~ 2.0 kgf.m, 10.8 ~ 14.5 lb-ft)

A

LCGF117A

2.

Remove the water hose (A) from the EGR cooler and
the thermostat housing.

A

ADJF038A

3.

Remove the EGR cooler and the EGR valve assem-
bly(A).

Tightening torque :
Nut(B) : 29.4 ~ 34.3 Nm (3.0 ~ 3.5 kgf.m,
21.7 ~ 25.3 lb-ft)
Bolt(C) : 21.6 ~ 27.5 Nm (2.2 ~ 2.8 kgf.m,
15.9 ~ 20.3 lb-ft)
Bolt

＆

Nut(D) : 14.7 ~ 19.6 Nm (1.5 ~ 2.0

kgf.m, 10.8 ~ 14.5 lb-ft)

A

C

B

C

D

D

ADJF053A

4.

Remove the catalytic converter stay(A).

Tightening torque :
21.6 ~ 27.5 Nm (2.2 ~ 2.8 kgf.m, 15.9 ~ 20.3 lb-ft)

A

ADJF040A

5.

Remove the catalytic converter(A).

Tightening torque :
29.4 ~ 34.3 Nm (3.0 ~ 3.5 kgf.m, 21.7 ~ 25.3 lb-ft)

A

ADJF041A
