ENGINE BLOCK

EMA -73

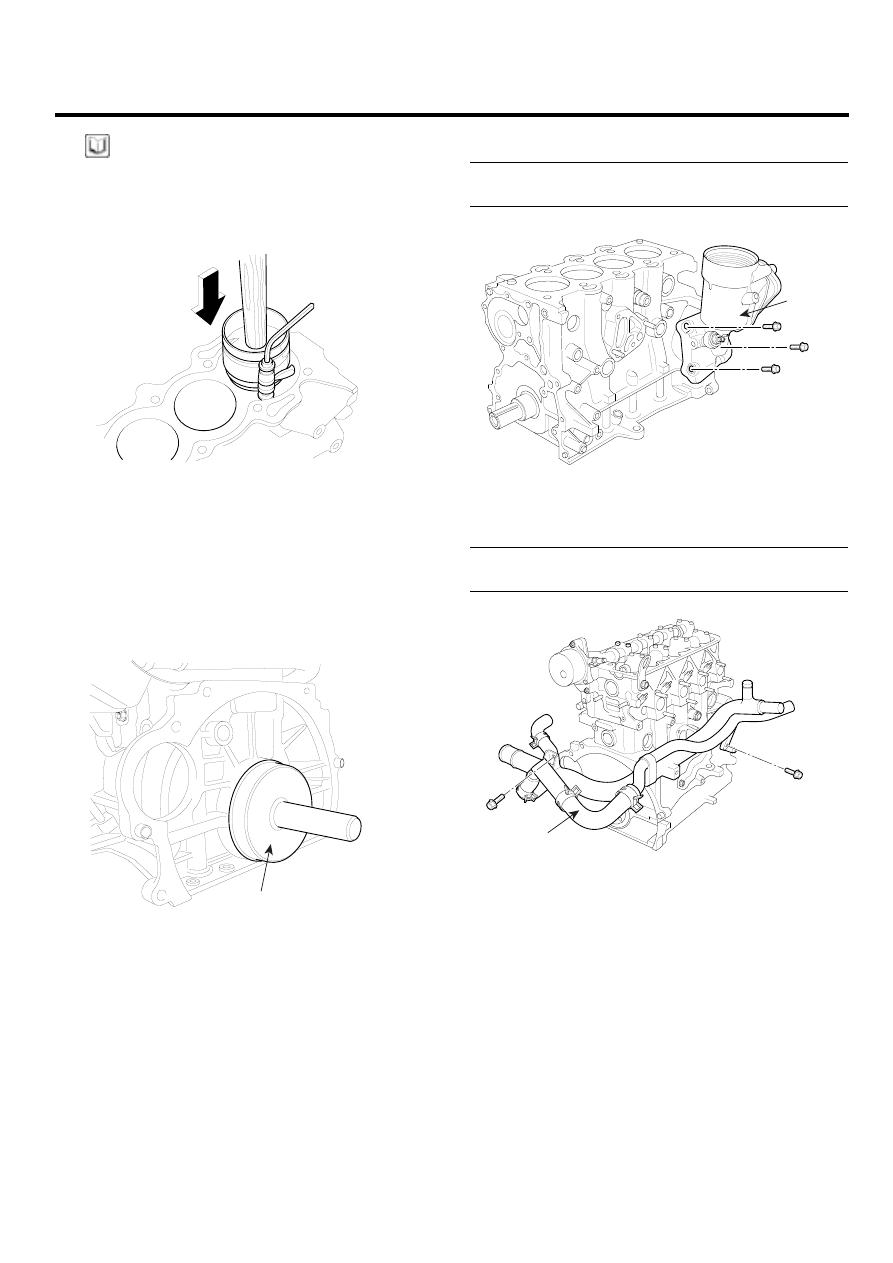

NOTE

Maintain downward force on the ring compressor to
prevent the rings from expending before entering the
cylinder bore.

ECKD001F

11. Install the rear oil seal.

1)

Apply engine oil to a new oil seal lip.

2)

Using the SST(09231-H1200, 09231-H1100)(A)
and a hammer, tap in the oil seal until its surface
is flush with the rear oil seal retainer edge.

A

LCGF112A

12. Install the oil filter and oil cooler assembly(A).

Tightening torque :
19.6 ~ 26.5N.m (2.0 ~ 2.7kgf.m, 14.5 ~ 19.5lb-ft)

A

ACGF053A

13. Install the water pipe(A).

Tightening torque :
19.6 ~ 24.5N.m (2.0 ~ 2.5kgf.m, 14.5 ~ 18.1lb-ft)

A

ACGF052A

EMA -74

ENGINE (D4FA - DSL1.5)

14. Install the cylinder head. (Refer to EMA-54)

15. Install the intake manifold and exhaust manifold. (Re-

fer to EMA-96)

16. Install the timing chain. (Refer to EMA-25)

17. Remove the engine stand.

18. A/T :install the drive plate.

Tightening torque :
68.6 ~ 78.5N.m (7.0 ~ 8.0kgf.m, 50.6 ~ 57.9lb-ft)

19. M/T :install the fly wheel.

Tightening torque :
68.6 ~ 78.5N.m (7.0 ~ 8.0kgf.m, 50.6 ~ 57.9lb-ft)

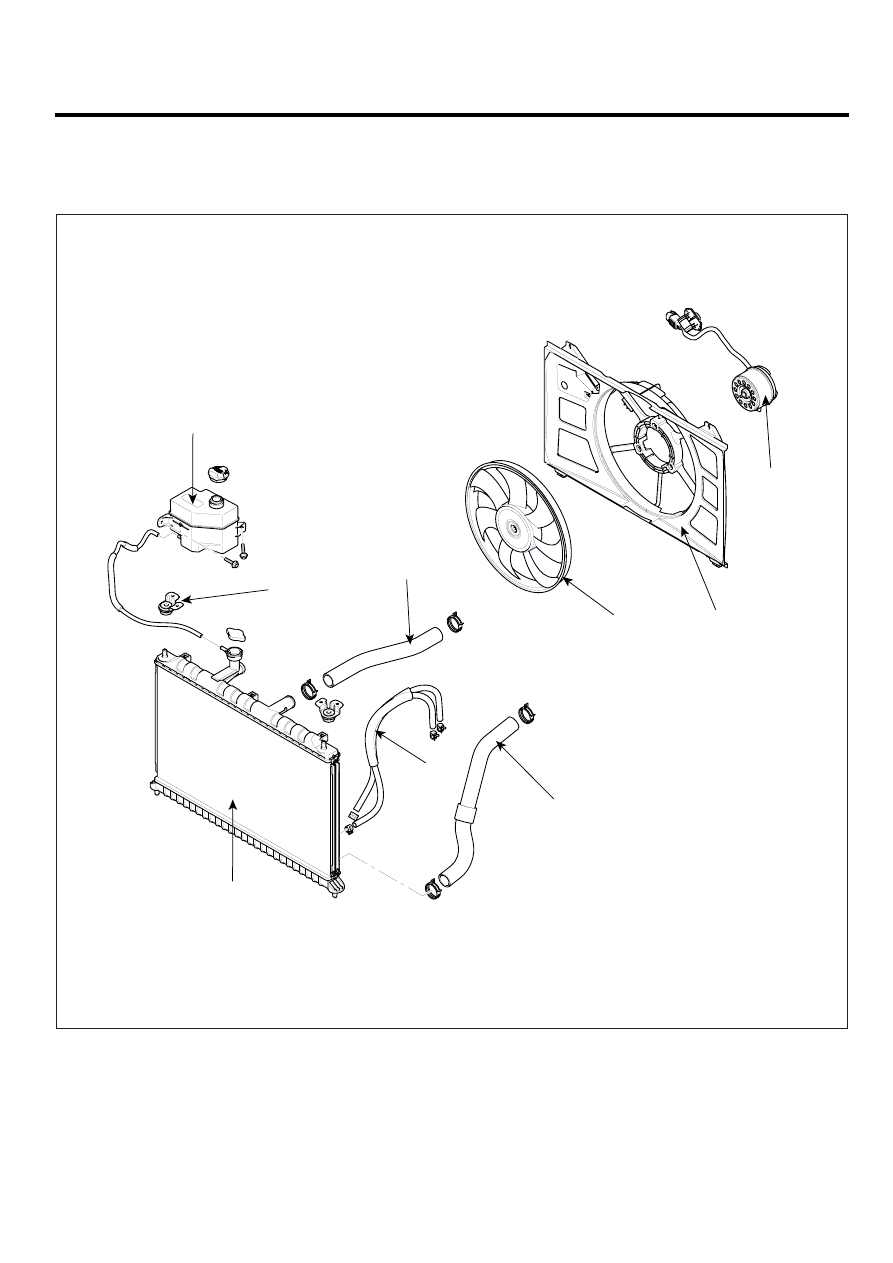

COOLING SYSTEM

EMA -75

COOLING SYSTEM

COMPONENT

E5292B02

2

5

7

8

9

1

4

6

3

1. Coolant reservoir tank
2. Radiator
3. Radiator mounting bracket
4. Radiator upper hose
5. Radiator lower hose

6. ATF oil cooler hose
7. Cooling fna
8. Cooling fan shroud
9. Cooling fan motor

LDJF005A

EMA -76

ENGINE (D4FA - DSL1.5)

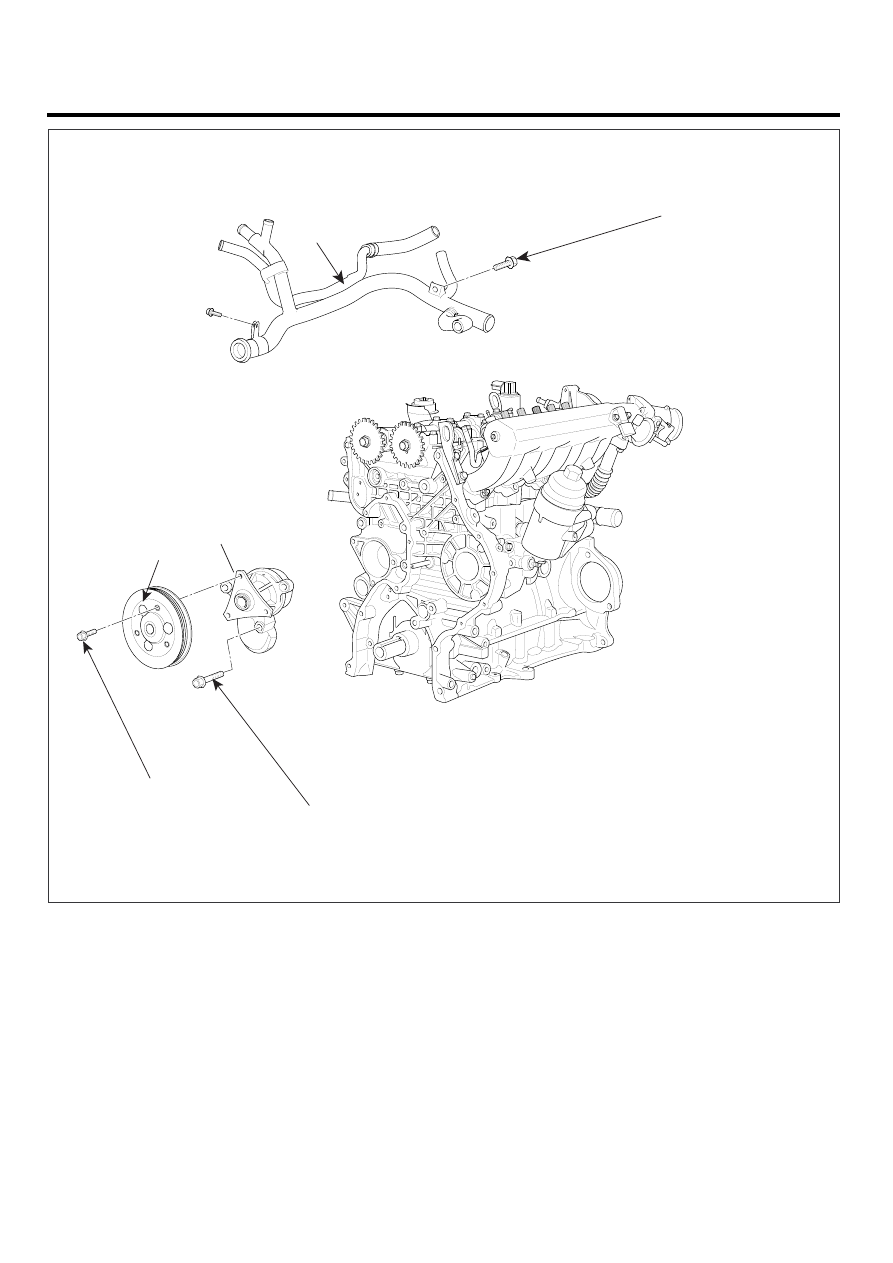

TORQUE : N.m(kgf.m, lbf.ft)

1.  Water pump pulley
2.  Water pump

1

2

19.6 ~ 24.5
(2.0 ~ 2.5, 14.5 ~ 18.1)

19.6 ~ 24.5
(2.0 ~ 2.5, 14.5 ~ 18.1)

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

3.  Water pipe

3

LDJF006A
