Hyundai: Engine D4FA. Manual - part 18





ENGINE AND TRANSAXLE ASSEMBLY

EMA -41

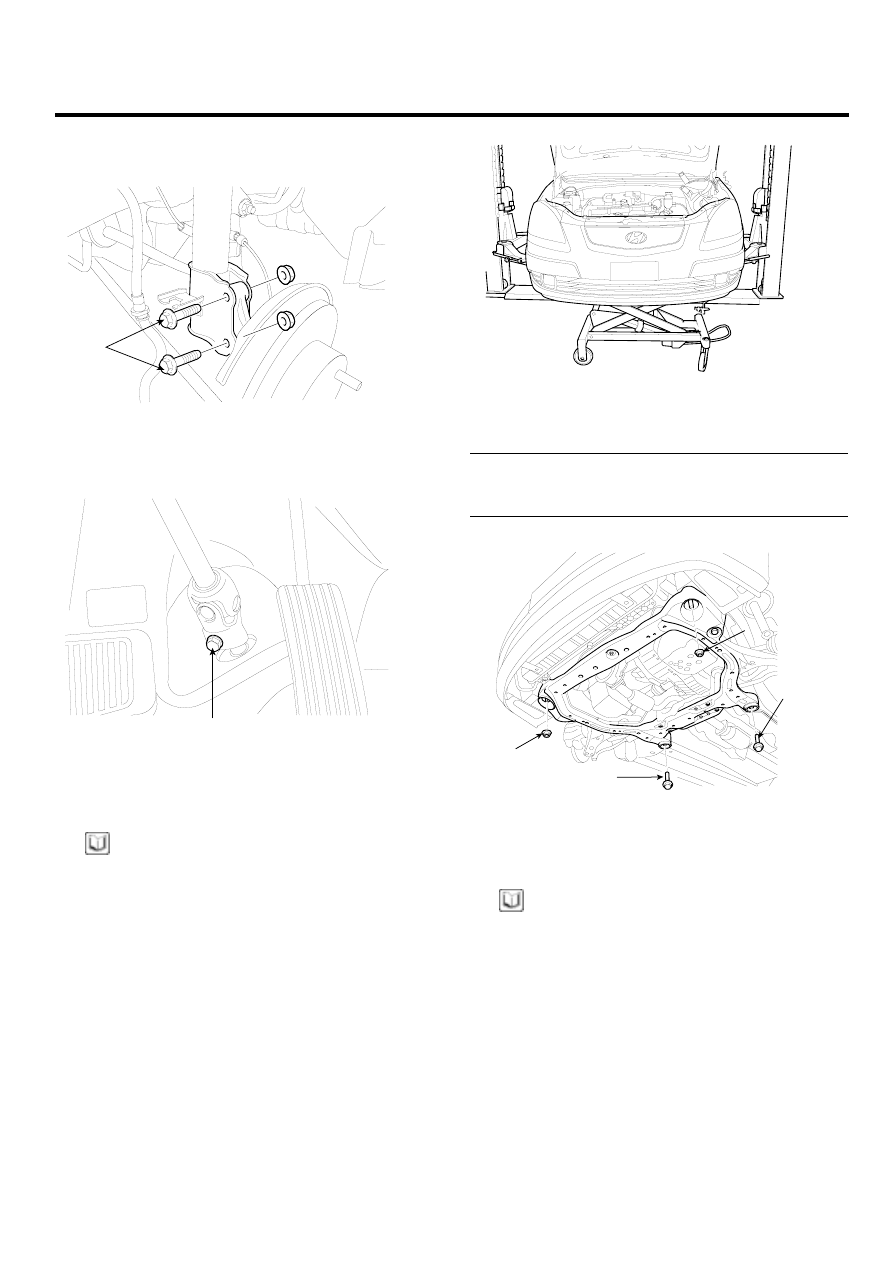

30. Remove the knuckle mounting bolts(A).

A

LCGF141A

31. Remove the steering u-joint mounting bolt(A).

A

LCGF142A

32. Using a floor jack, support the engine and transaxle

assembly.

NOTE

After removing the sub frame mounting bolt , the en-
gine and transaxle assembly may fall downward, and
so support them securely with floor jack.
Verify that the hoses and connectors are discon-
nected before removing the engine and transaxle
assembly.

KDNF001A

33. Remove the sub frame bolts and nuts.

Tightening torque :
Bolt(A), Nut(B) : 93.2 ~ 117.7N.m
(9.5 ~ 12.0kgf.m, 68.7 ~ 86.8lb-ft)

A

A

B

B

ACJF033A

34. Remove the engine and transaxle assembly by lifting

vehicle.

NOTE

When remove the engine and transaxle assembly, be
careful not to damage any surrounding parts or body
components.

EMA -42

ENGINE (D4FA - DSL1.5)

INSTALLATION

ECD86743

Installation is in the reverse order of removal.
Perform the following :

• Adjust the shift cable.
• Adjust the throttle cable.
• Refill the engine with engine oil.
• Refill the transaxle with fluid.
• Refill the radiator and reservoir tank with engine

coolant.

• Place the heater control knob on

HOT

position.

• Bleed air from the cooling system.

-

Start engine and let it run until it warms up. (until
the radiator fan operates 3 or 4 times.)

-

Turn Off the engine. Check the level in the radia-
tor, add coolant if needed. This will allow trapped
air to be removed from the cooling system.

-

Put the radiator cap on tightly, then run the engine
again and check for leaks.

• Clean the battery posts and cable terminals with

sandpaper assemble them, then apply grease to
prevent corrosion.

• Inspect for fuel leakage.

-

After assemble the fuel line, turn on the ignition
switch (do not operate the starter) so that the fuel
pump runs for approximately two seconds and
fuel line pressurizes.

-

Repeat this operation two or three times, then
check for fuel leakage at any point in the fuel line.

CYLINDER HEAD ASSEMBLY

EMA -43

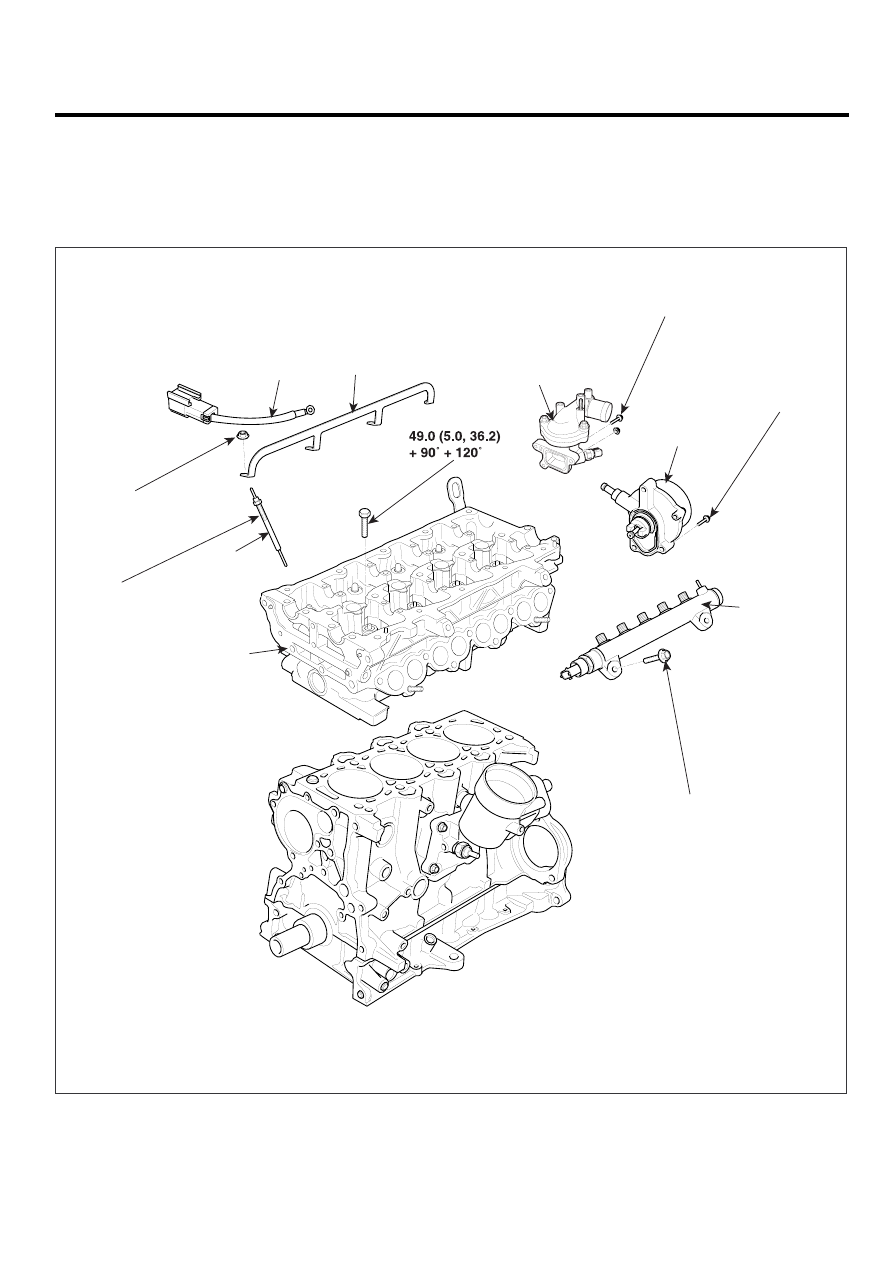

CYLINDER HEAD
ASSEMBLY

COMPONENT

E9EC962A

9.8 ~ 11.8
(1.0 ~ 1.2, 7.2 ~ 8.7)

0.8 ~ 1.5
(0.08 ~ 0.15, 0.6 ~ 1.1)

15 ~ 20
(1.5 ~ 2.0, 11 ~ 14)

10.8 ~ 14.7
(1.1 ~ 1.5, 8.0 ~ 10.8)

14.7 ~ 21.6
(1.5 ~ 2.2, 10.8 ~ 15.9)

1

6

3

2

4

7

TORQUE : N.m(kgf.m, lbf.ft)

1.  Common rail
2.  Glow plug connector
3.  Glow plug plate
4.  Glow plug

5.  Thermostat housing
6.  Vacuum pump
7.  Cylinder head

5

LDJF003A

EMA -44

ENGINE (D4FA - DSL1.5)

68.6 ~ 73.5
(7.0 ~ 7.5, 50.6 ~ 54.2)

1

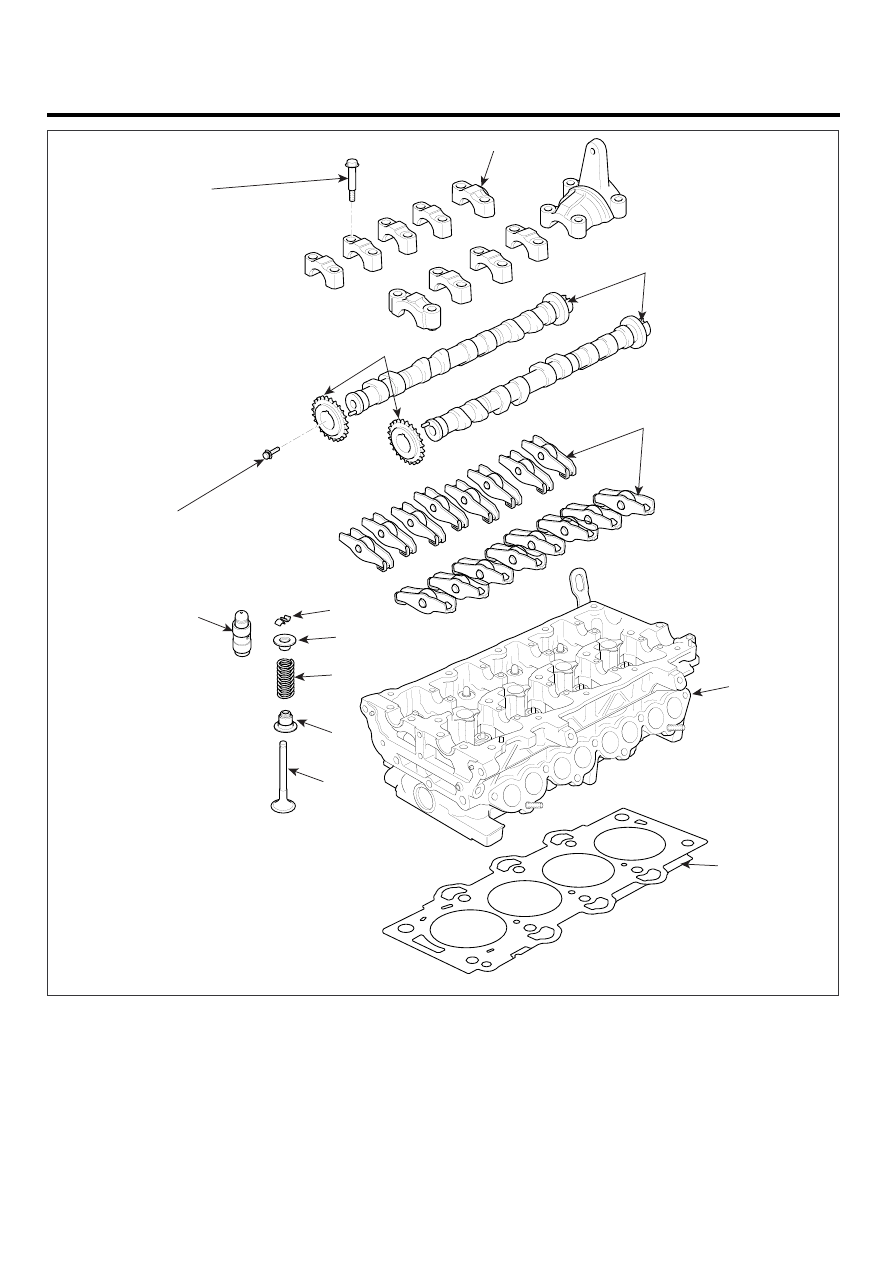

TORQUE : N.m(kgf.m, lbf.ft)

1.  Camshaft bearing cap
2.  Camshaft
3.  Camshaft sprocket
4.  Cam follwer

  9.  Valve
10.  HLA(Hydraulic Lash Adjuster)
11.  Cylinder head
12.  Cylinder head gasket

2

3

10

5

6

7

8

9

11

12

5.  Valve spring retainer lock
6.  Valve spring retainer
7.  Valve spring
8.  Valve stem seal

4

12.7 ~ 13.7
(1.3 ~ 1.4, 9.4 ~ 10.1)

LCGF039A
