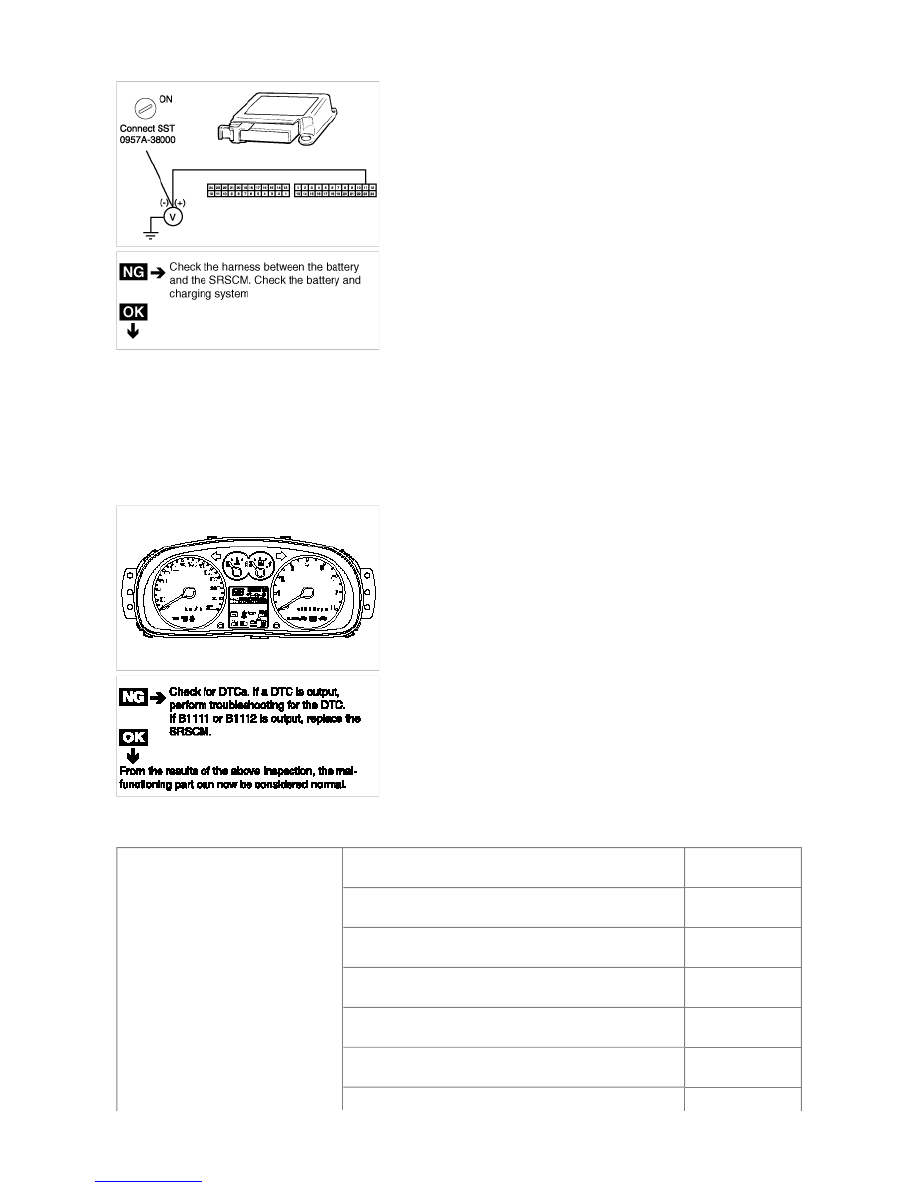

CIRCUIT INSPECTION

3. Does the SRS warning light turn off ?

[PREPARATION]

(1) Turn the ignition switch to LOCK.

(2) Connect the DAB module.

(3) Connect the PAB connector, left and right side airbag, belt pretensioner and satellite connectors.

(4) Connect the SRSCM connector.

(5) Turn the ignition switch ON.

DTC

B1348

DAB short to
ground

B1354

PAB short to
ground

B1363

DBPT short to
ground

B1369

PBPT short to
ground

B1380

DSAB short to
ground

B1384

PASB short to
ground







B1401

Satellite sensor left
side short to
ground

B1404

Satellite sensor
right side short to
ground

CIRCUIT DESCRIPTION

DTC Detecting Condition

Trouble Area

• Short circuit in squib wire harness (to ground)

• Squib malfunction

• Clock spring malfunction

• SRSCM malfunction

• DAB squib

• PAB squib

• DSAB squib

• PSAB squib

• BPT squib

• Satellite sensor

• Clock spring

• SRSCM

• Wire harness

WIRING DIAGRAM

INSPECTION PROCEDURE

1. Preparation

(1) Disconnect negative (-) terminal cable from the battery, and wait at least 30 seconds.

(2) Remove the DAB module.

(3) Disconnect the connectors of the PAB, left and right side airbag, space belt pretensioner and satellite sensor.

(4) Disconnect the connector of the SRSCM.

Place the DAB with the front surface facing upward.

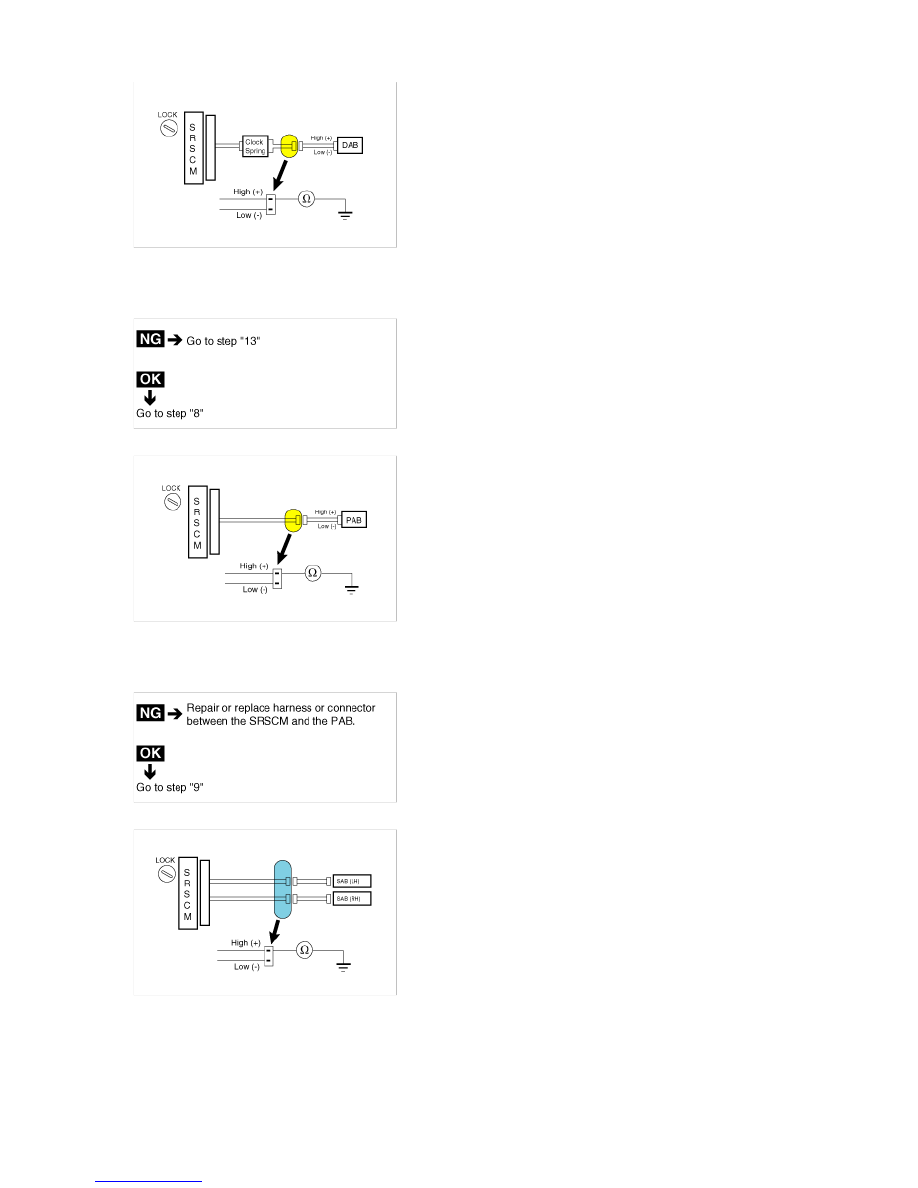

2. Check DAB squib circuit.



[CHECK]
For the connector (on the clock spring side) between clock spring and DAB, measure the resistance between DAB high
and body ground.
Resistance :

∞





3. Check the PAB squib circuit.



[CHECK]
For the connector (on the SRSCM side) between SRSCM and PAB, measure the resistance between PAB high and
body ground.
Resistance :

∞





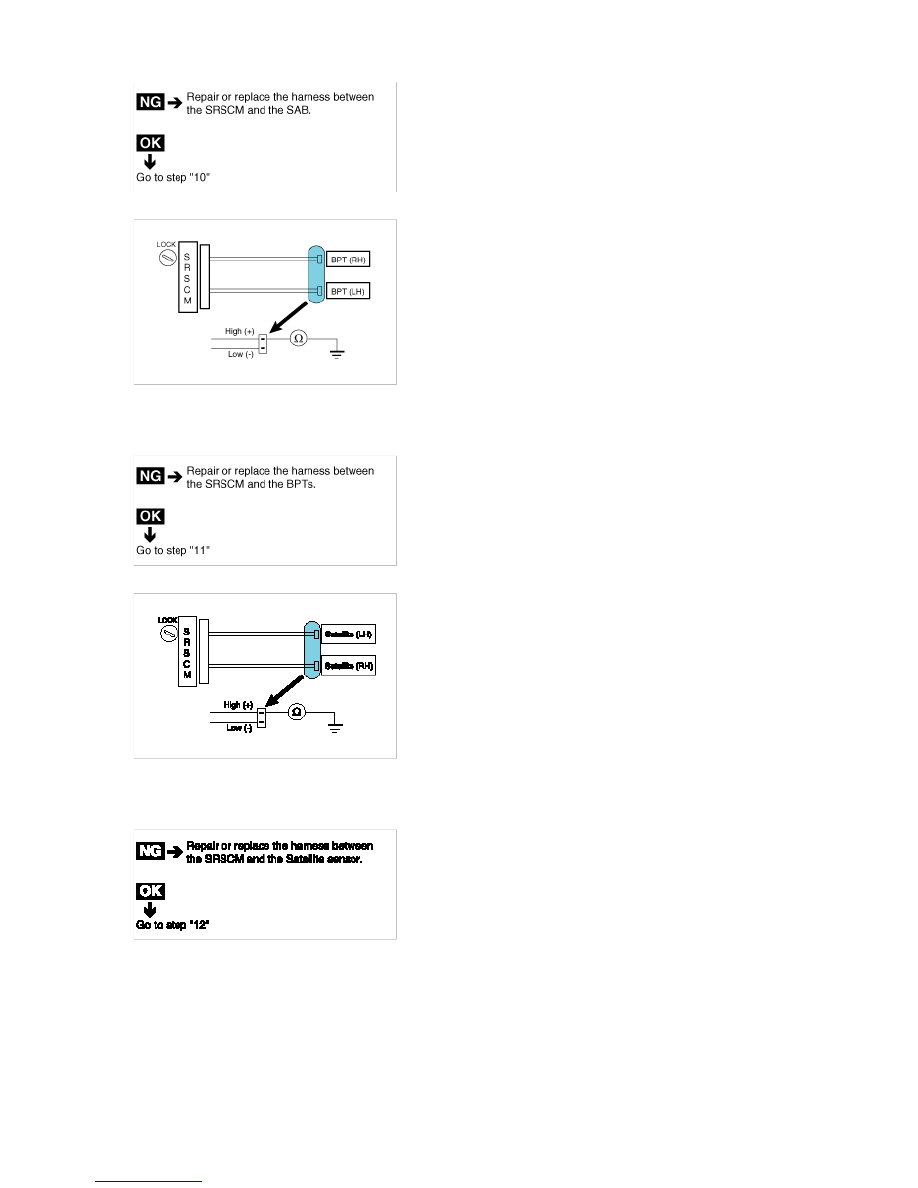

4. Check PSAB and DSAB squib circuits.



[CHECK]
For the connector (on the SRSCM side) between SRSCM and the SABs, measure the resistance between the SABs
high and body ground.
Resistance :

∞





5. Check the BPTs squib circuit.



[CHECK]
For the connector (on the SRSCM side) between the SRSCM and BPT, measure the resistance between the BPTs high
and body ground.
Resistance :

∞





6. Check the Satellite sensor circuit.



[CHECK]
For the connector (on the SRSCM side) between the SRSCM and the Satellite sensor, measure the resistance between
the Satellite high and body ground.
Resistance :

∞





7. Check the SRSCM.

[PREPARATION]

A. Connect the connector to SRSCM.

B. Using a service wire, connect the DAB high and DAB low on the clock spring side of connector.

C. Using a service wire, connect the PAB high and low on SRSCM side of connector.

D. Connect the SABs and BPT using the same method.

E. Connect the negative (-) terminal cable to battery, and wait it least 30 seconds.
