D. If the steering continues to pull to the opposite side, replace the front wheels with new ones.



WHEEL RUNOUT

1. Jack up the vehicle and support it with jack stands.

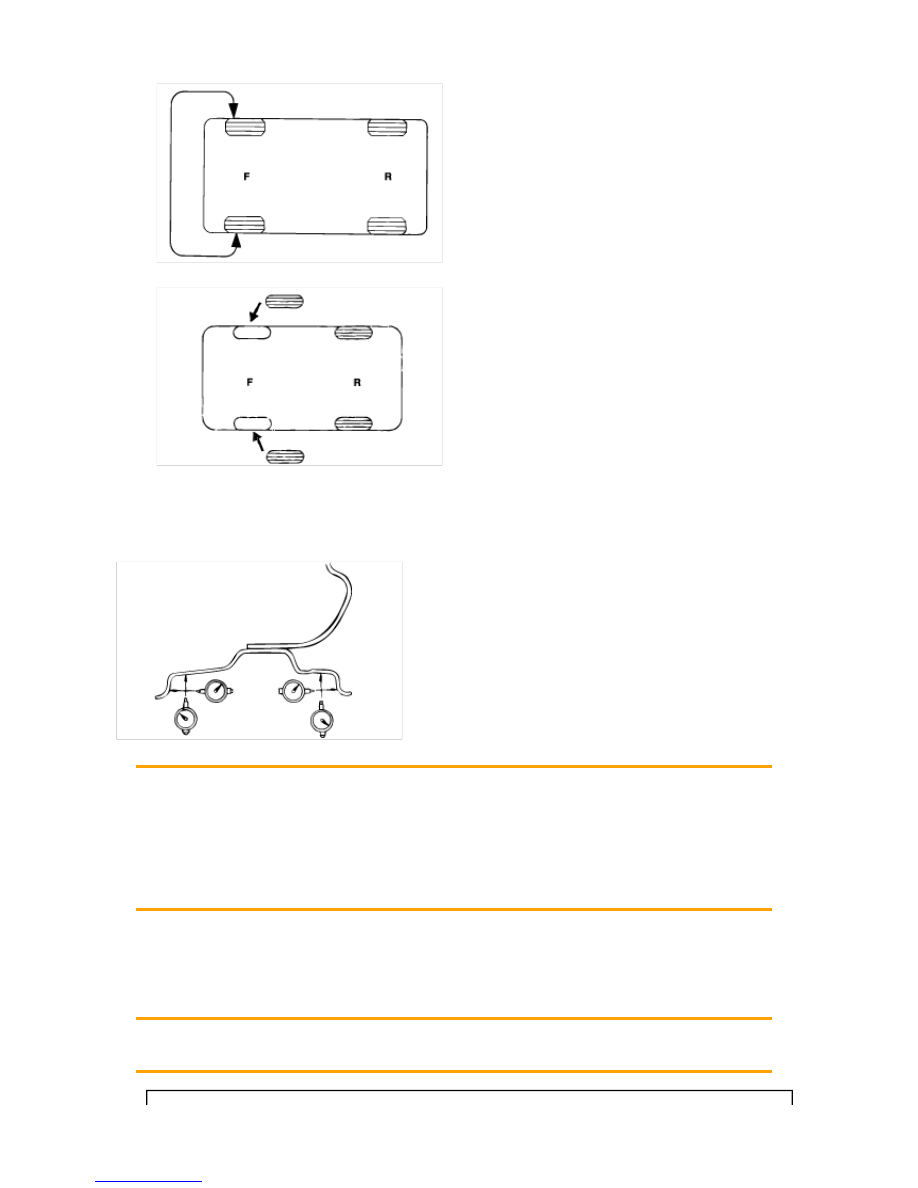

2. Measure the wheel runout with a dial indicator as illustrated.

3. Replace the wheel if the wheel runout exceeds the limit.

LH : Left Hand side, RH : Right Hand side

Wheel runout [Limit]
Steel wheeel
Radial 0.6mm (0.028 in.) : (Average of LH & RH)
Axial 1.0mm (0.039 in.)
Aluminum wheel
Radial 0.3mm (0.012 in.)
Axial 0.3mm (0.012 in.)

TIGHTENING WHEEL NUT

1. Tightening torque

Steel and aluminum alloy wheel

Specified torque
90~110 Nm (900~1,100 kgf·cm, 65~80 lbf·ft)

Rotate the tires in the pattern illustrated.

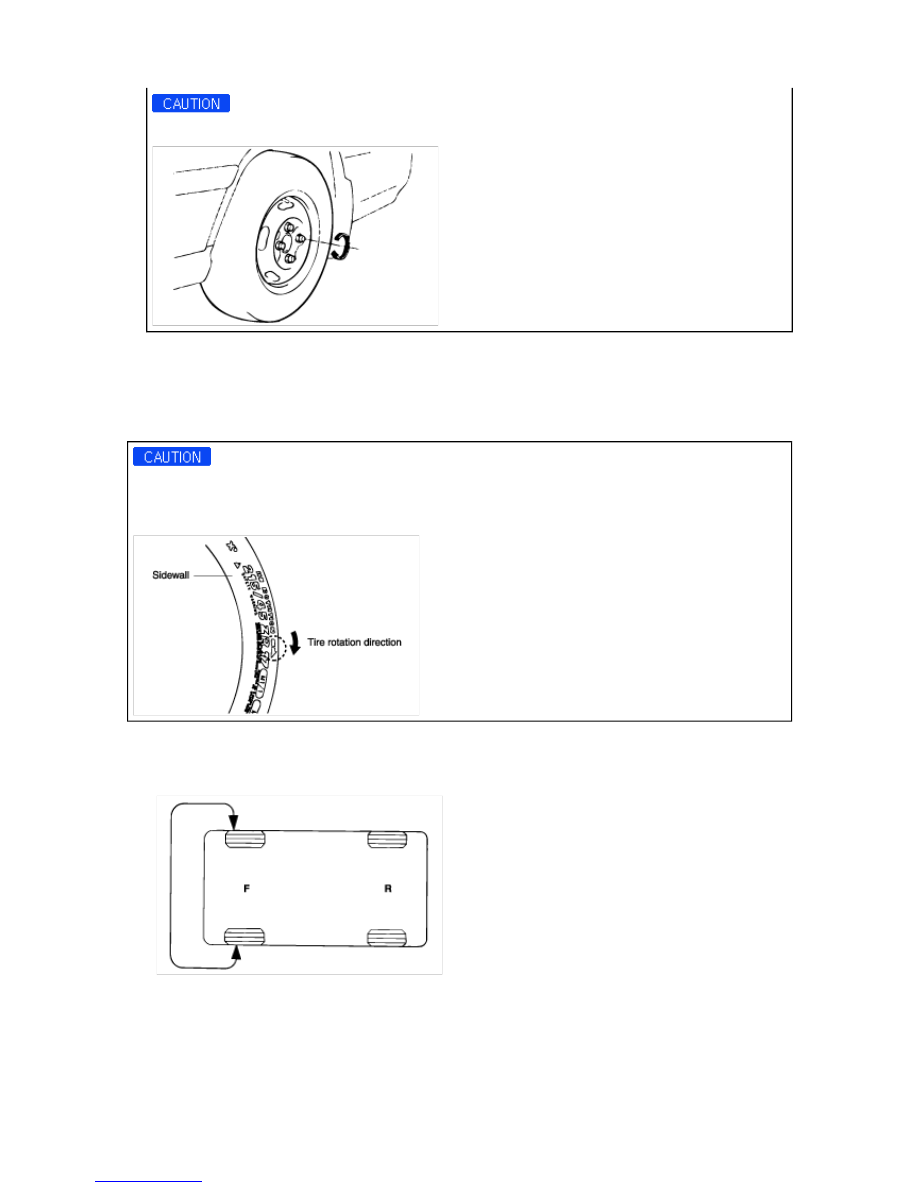

When using an impact gun, final tightening torque should be checked using a torque wrench.



2. Tightening order

Check the torque again after tightening the wheel nuts diagonally.

WHEEL ROTATION

When rotating the 215/45 ZR17 tires, ensure to follow the "ROTATION"direction marked on the sidewall of
tires.
When rotating the tires of the left and right, seperate the wheel from the tire and then re-assemble them.



CHECKING FOR PULL AND WANDER

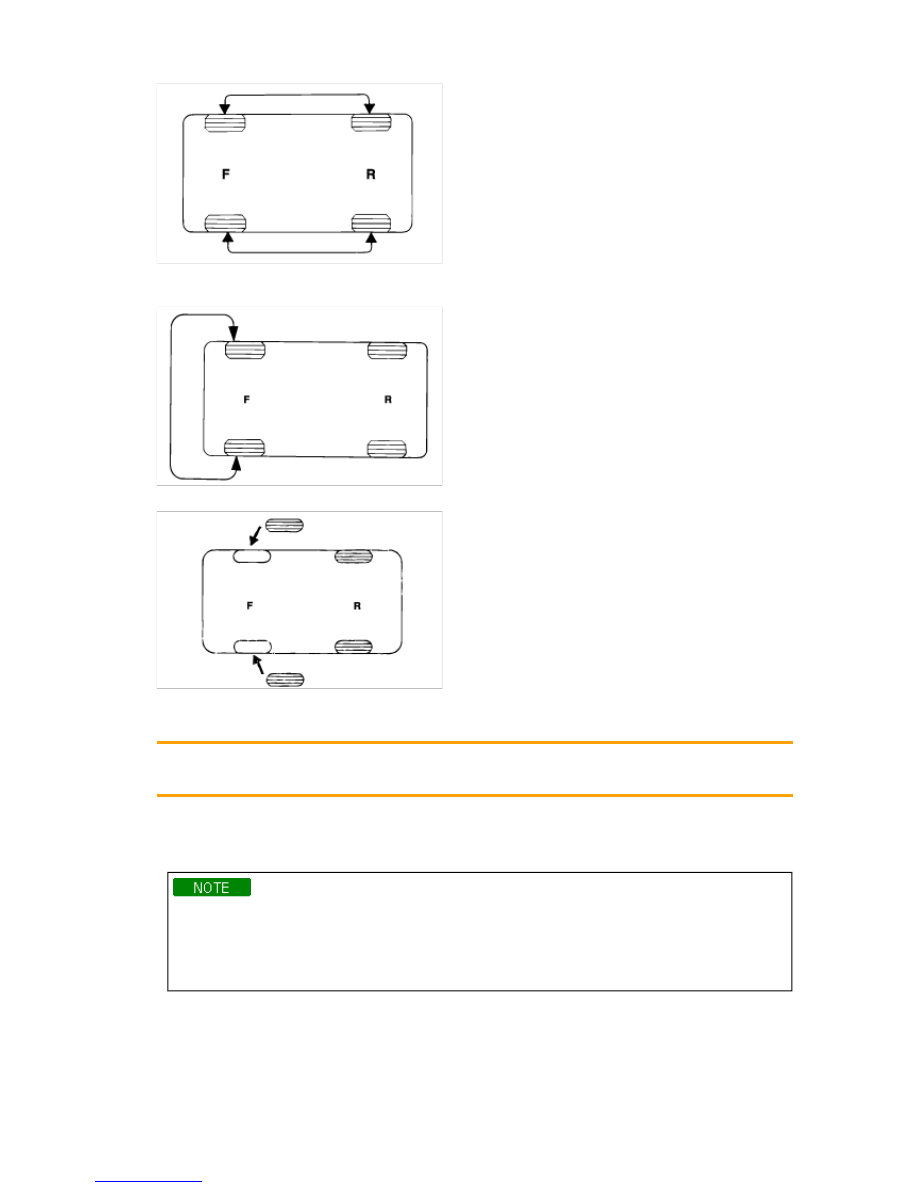

1. If the steering pulls to one side, rotate the tires according to the following wheel rotation procedure.

A. Rotate the front right and front left tires, and perform a road test in order to confirm vehicle stability.



B. If the steering pulls to the opposite side, rotate the front and rear tires, and perform a road test again.



C. If the steering continues to pull to one side, rotate the front right and left tires again, and perform a road

test.



D. If the steering continues to pull to the opposite side, replace the front wheels with new ones.



2. On some vehicles which dirft or pull to the right only, the following procedure may be applied for fixing.

A. Adjust tire pressure as recommended below (4 tire) prior to conducting road test.

Tire inflation pressure : 2.1 kgf/cm² (30 psi)
Front 215/45 ZR 17 tire only : 2.2 kgf/cm² (32 psi)

B. To eliminate the pulling, rotate the front tires and test drive the vehicle to see if the pulling returns.

C. If a vehicle still exhibits the pulling to the right, replace the right front strut insulator with the redesigned

new part (Part No. 54610-2C000A) which increases the caster angle. (see page SS-11)

• This procedure applies to the vehicle pulls to the right only.

• Confirm the direction of the vehicle pulling by road testing prior to performing the repair procedure.

• If 'Michelin' tires are installed, do not rotate the tires because they are directional. Replace the

right front strut insulator only.



TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Driveshaft and axle > General Information > Special Service
Tools, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Driveshaft and axle > General Information > Special
Service Tools

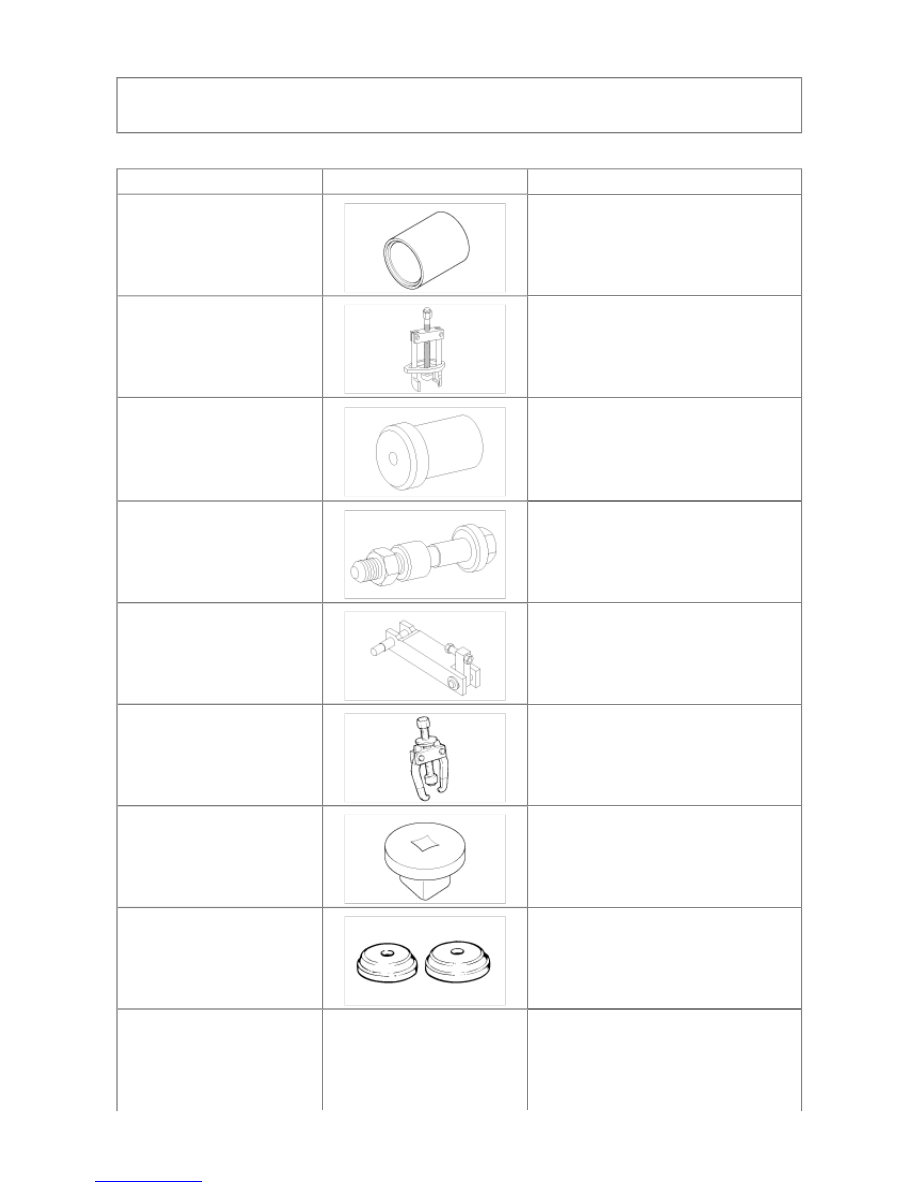

SPECIAL TOOLS

Tool (Number and Name)

Illustration

Use

09216-21100
Mounting bushing remover and
installer



Removal of the center bearing (Use with
09495-33100)

09495-33000
Puller



Removal of wheel bearing inner race from
the hub.

09495-33100
Center bearing remover and
installer



1. Removal of wheel bearing from the

knuckle. (Use with 09517-29000)

2. Installation of hub to the knuckle.

3. Removal of the center bearing (Use with

09216-21100)

09517-21500
Front hub remover and installer



1. Removal of front hub from the knuckle.

(Use with 09517-29000)

2. Measurement of front wheel bearing

pre-load. (Use with 09532-11600)

09517-29000
Knuckle arm bridge



1. Removal of wheel bearing outer race

from the knuckle. (Use with 09495-
33100)

09517-43001
Bearing puller



Removal of the center bearing bracket

09532-11600
Preload socket



Measurement of front wheel bearing pre-
load. (Use with 09517-21500)

09532-11500
Pinion bearing outer race



Installation of wheel bearing to the knuckle.

09568-34000
Ball joint puller

Separation of front lower arm and tie rod
end ball joint.
