Hyundai Tiburon (2003 year). Manual - part 63





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Tires/Wheels > Tire > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Tires/Wheels > Tire >
Repair procedures

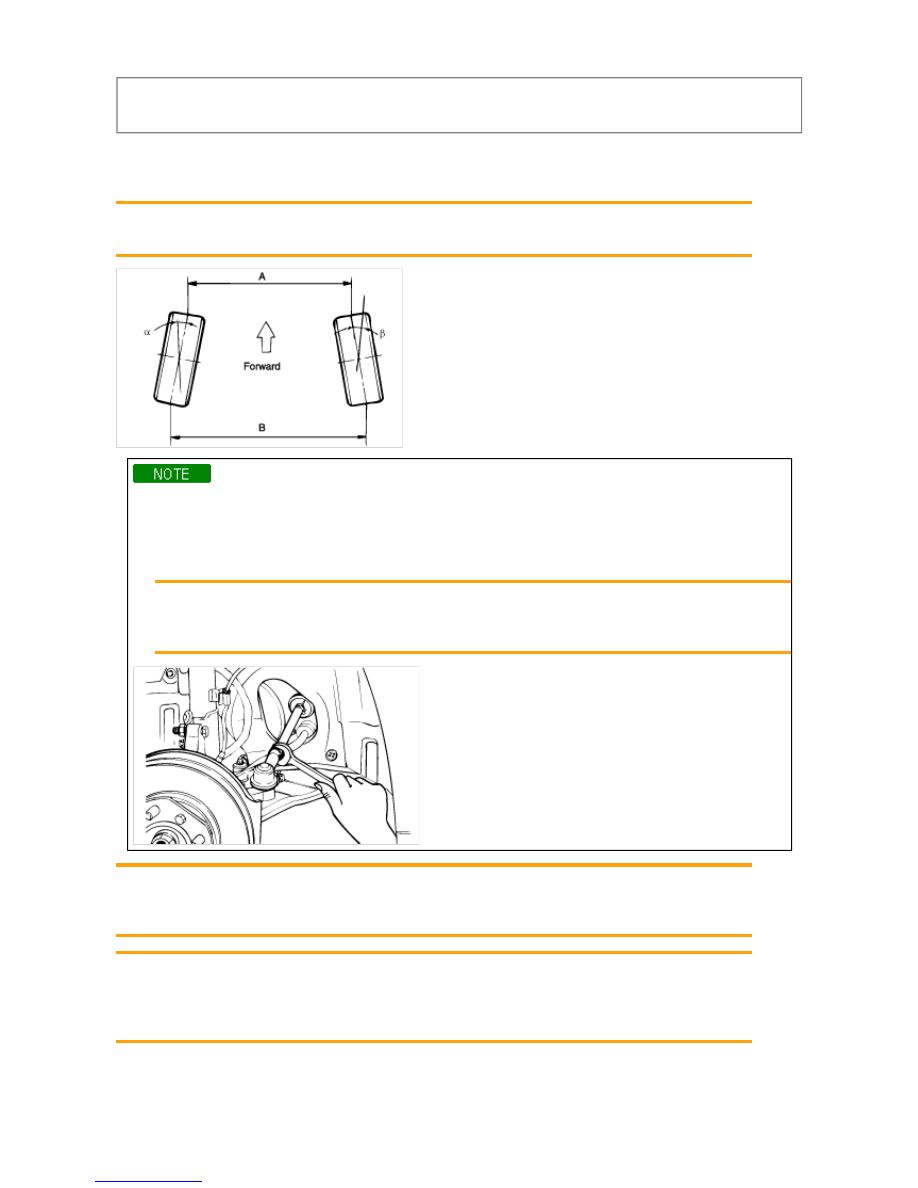

FRONT WHEEL ALIGNMENT

FRONT WHEEL ALIGNMENT

Standard value
Toe-in(B-A) mm (in.) : 0 ± 2 mm (0 ± 0.08 in.)



• Toe-in adjustment should be made by turning the right and left tie rods at the same amount.

• When adjusting toe-in, loosen the outer bellows clip to prevent twisting the bellows.

• After the adjustment, tighten the tie rod end lock nuts firmly and reinstall the bellows clip.

• Adjust each toe-in to be the range of ±1mm.

Tightening torque
Tie rod end lock nuts :
50~55 Nm (500~550 kgf·cm, 37~41 lbf·ft)

Camber : 0°13´ ± 30´
Standard value
Toe-in(B-A) mm (in.) : 0 ± 2 mm (0 ± 0.08 in.)

Caster : 2°58´ ± 30´
Standard value
Toe-in(B-A) mm (in.) : 0 ± 2 mm (0 ± 0.08 in.)
Camber : 0°13´ ± 30´



TOE-IN



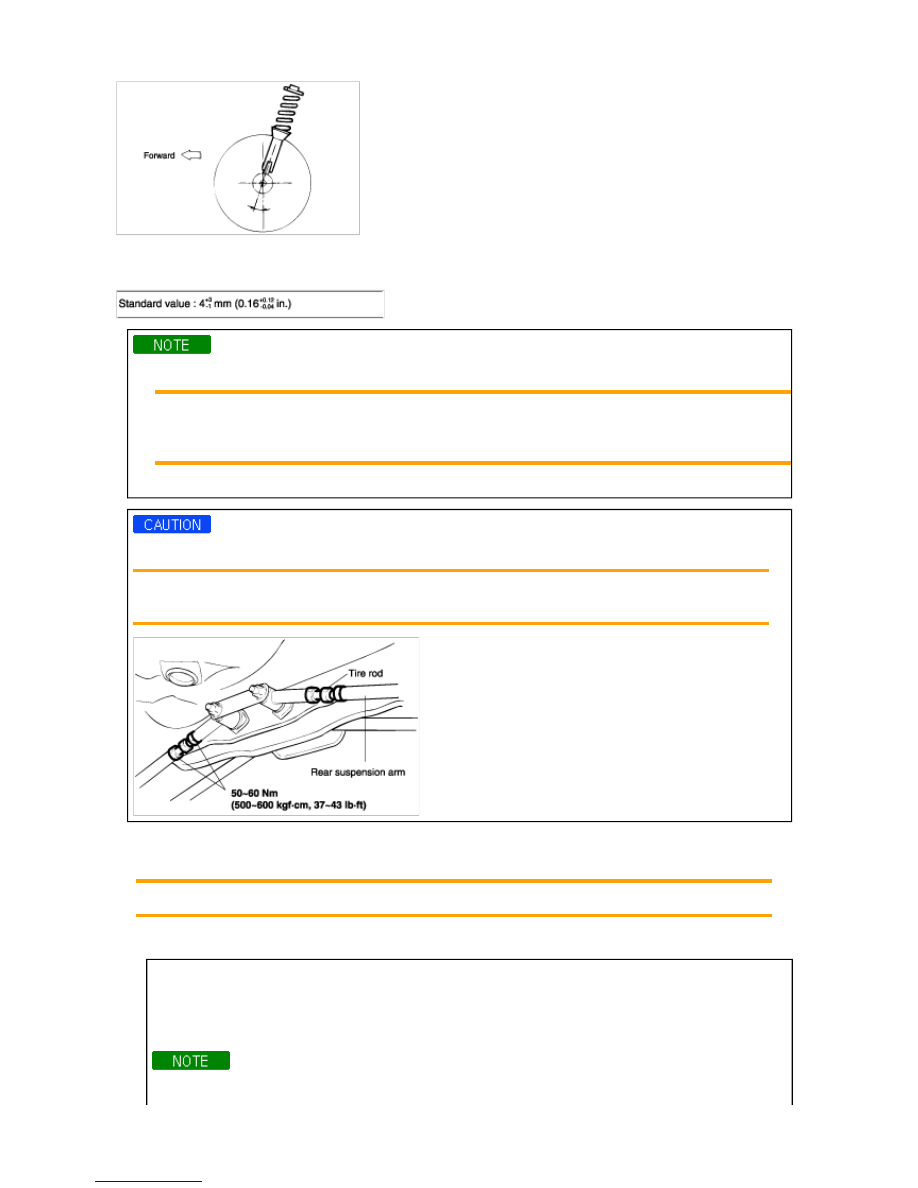

REAR WHEEL ALIGNMENT

• Adjust the toe-in by turning the tie rod end of the rear suspension arm..

Left tie rod : Clockwise direction

→

 toe-in

Right tie rod : Clockwise direction

→

 toe-out

A variation of toe by a rotation of the tie rod : About 6mm (0.6°)

• The cam bolt should be adjusted to a maximum of 90° left or right from the center position.

After adjusting the tie rod, tighten both nuts to the specified torque.



Specified torque
50~60 Nm (500~600 kgf·cm, 37~43 lbf·ft)

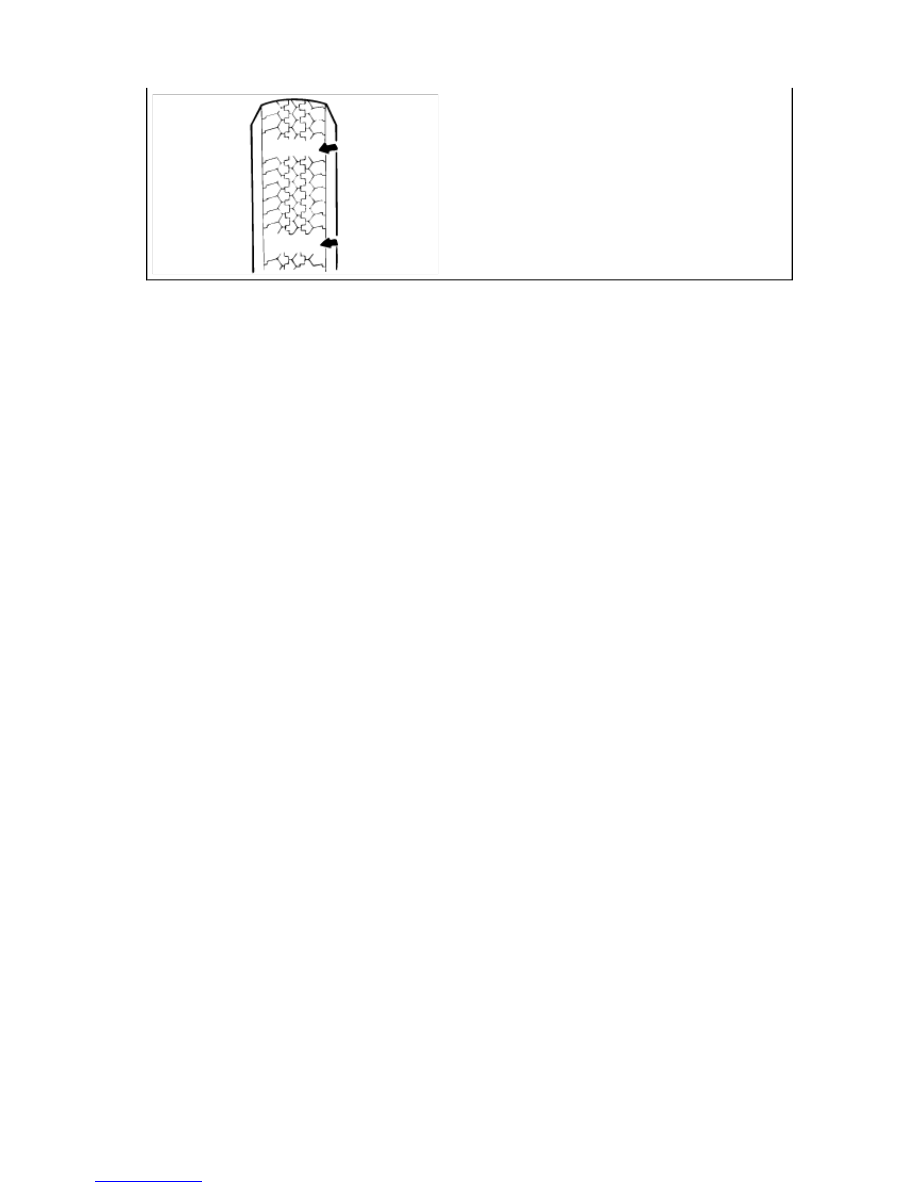

TIRE WEAR

1. Measure the tread depth of the tires.

Tread depth of tire [Limit] : 1.6 mm (0.06 in.)

2. If the remaining tread depth is less than the limit, replace the tire.

When the tread depth of the tires is less than 1.6 mm (0.06 in.) the wear indicators will appear.



Rotate the tires in the pattern illustrated.





TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Tires/Wheels > Wheel > Repair
procedures, TIBURON(GK) > 2003 > G 2.7 V6 DOHC > Suspension System > Tires/Wheels > Wheel >
Repair procedures

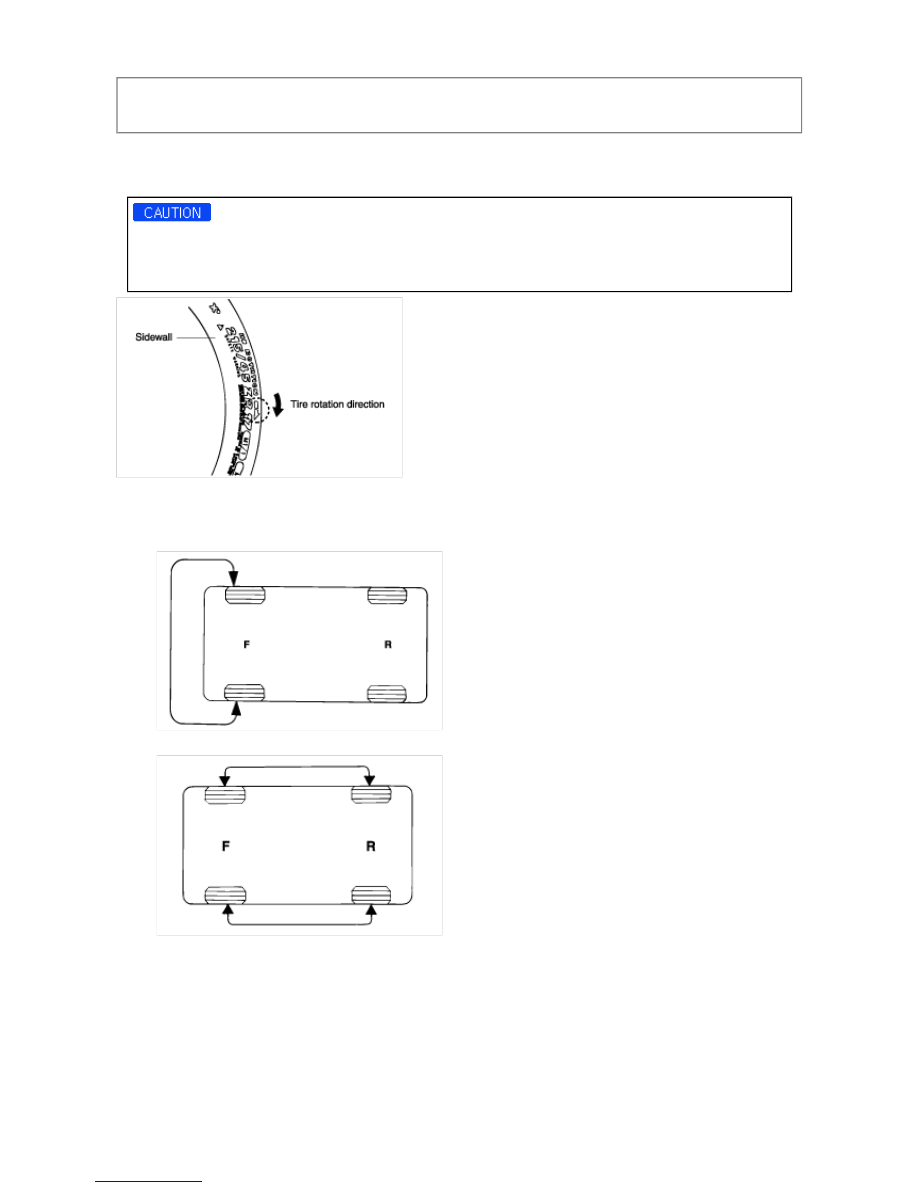

WHEEL ROTATION

When rotating the 215/45 ZR17 tires, ensure to follow the "ROTATION"direction marked on the sidewall of
tires.
When rotating the tires of the left and right, seperate the wheel from the tire and then re-assemble them.

Checking for pull and wander

1. If the steering pulls to one side, rotate the tires according to the following wheel rotation procedure.

A. Rotate the front right and front left tires, and perform a road test in order to confirm vehicle stability.



B. If the steering pulls to the opposite side, rotate the front and rear tires, and perform a road test again.



C. If the steering continues to pull to one side, rotate the front right and left tires again, and perform a road

test.
