RT-14

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

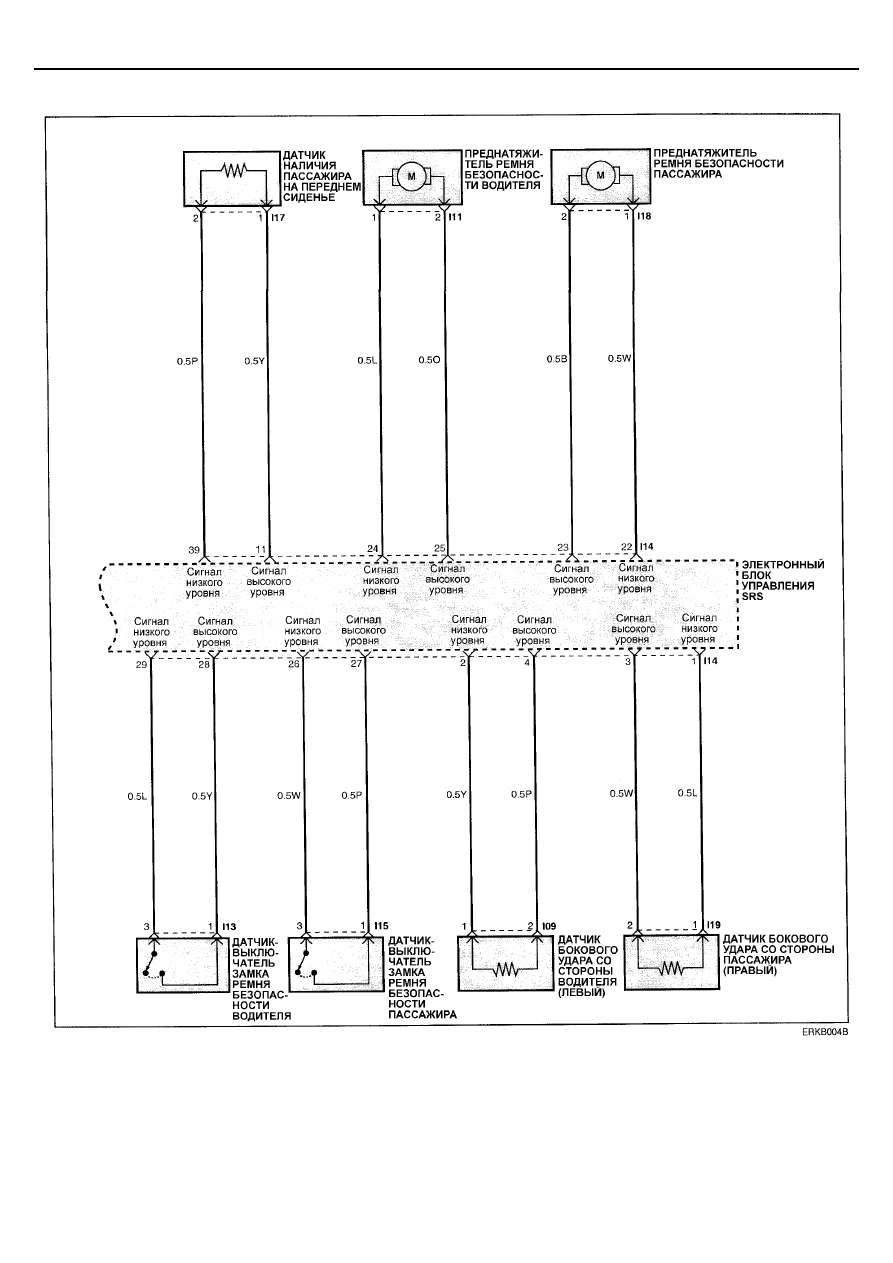

ЭЛЕКТРОСХЕМА СИСТЕМЫ SRS (2)







ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SRS (SRSCM)

RT-15







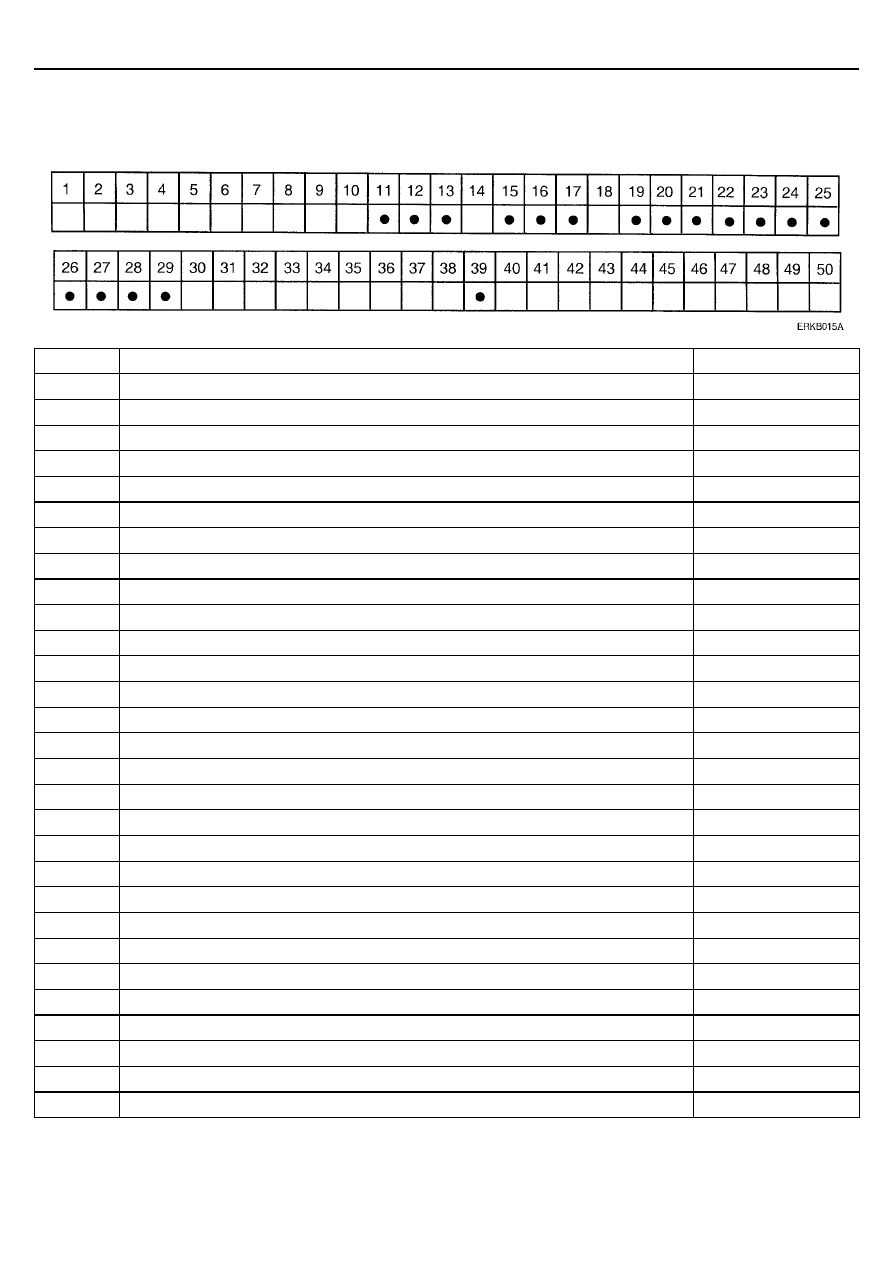

РАЗЪЕМ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ SRS (ТИП 1)



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB), ФРОНТАЛЬНАЯ ПОДУШКА
БЕЗОПАСНОСТИ ПАССАЖИРА (PAB) И ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)





№ вывода

Назначение вывода

Тип сигнала

1

Не используется

-

2

Не используется

-

3

Не используется

-

4

Не используется

-

5

Не используется

-

6

Не используется

-

7

Не используется

-

8

Не используется

-

9

Не используется

-

10

Не используется

-

11

Датчик наличия пассажира на переднем сиденье (PPD) – сигнал высокого уровня

Выходной

12

Модуль подушки безопасности пассажира (PAB) - сигнал высокого уровня

Выходной

13

Модуль подушки безопасности пассажира (PAB) - сигнал низкого уровня

Выходной

14

Не используется

-

15

Модуль подушки безопасности водителя (DAB) - сигнал низкого уровня

Выходной

16

Модуль подушки безопасности водителя (DAB) - сигнал высокого уровня

Выходной

17

Линия "К" диагностики

Входной/Выходной

18

Не используется

-

19

Контрольная лампа SRS

Выходной

20 "Масса" (GND)

Входной

21

Питание от аккумуляторной батареи

Входной

22

Преднатяжитель ремня безопасности пассажира (PBRT) - сигнал низкого уровня

Выходной

23

Преднатяжитель ремня безопасности пассажира (PBRT) - сигнал высокого уровня

Выходной

24

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал низкого уровня

Выходной

25

Преднатяжитель ремня безопасности водителя (DBRT) - сигнал высокого уровня

Выходной

26

Датчик-выключатель замка ремня безопасности пассажира - сигнал низкого уровня

Выходной

27

Датчик-выключатель замка ремня безопасности пассажира - сигнал высокого уровня

Выходной

28

Датчик-выключатель замка ремня безопасности водителя - сигнал высокого уровня

Выходной

29

Датчик-выключатель замка ремня безопасности водителя - сигнал низкого уровня

Выходной





RT-16

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)







№ вывода

Назначение вывода

Тип сигнала

30

Не используется

-

31

Не используется

-

32-33

Не используется

-

34-35

Не используется

-

36

Не используется

-

37-38

Замыкающая перемычка для фронтальной подушки безопасности пассажира (PAB)

-

39

Датчик наличия пассажира на переднем сиденье (PPD) - сигнал низкого уровня

Выходной

40-41

Замыкающая перемычка для фронтальной подушки безопасности водителя (DAB)

-

42

Не используется

-

43

Не используется

-

44-45

Замыкающая перемычка для контрольной лампы SRS

-

46

Не используется

-

47-48

Замыкающая перемычка для преднатяжителя ремня безопасности пассажира (PBRT)

-

49-50

Замыкающая перемычка для преднатяжителя ремня безопасности водителя (DBRT)

-





ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ SRS (SRSCM)

RT-17







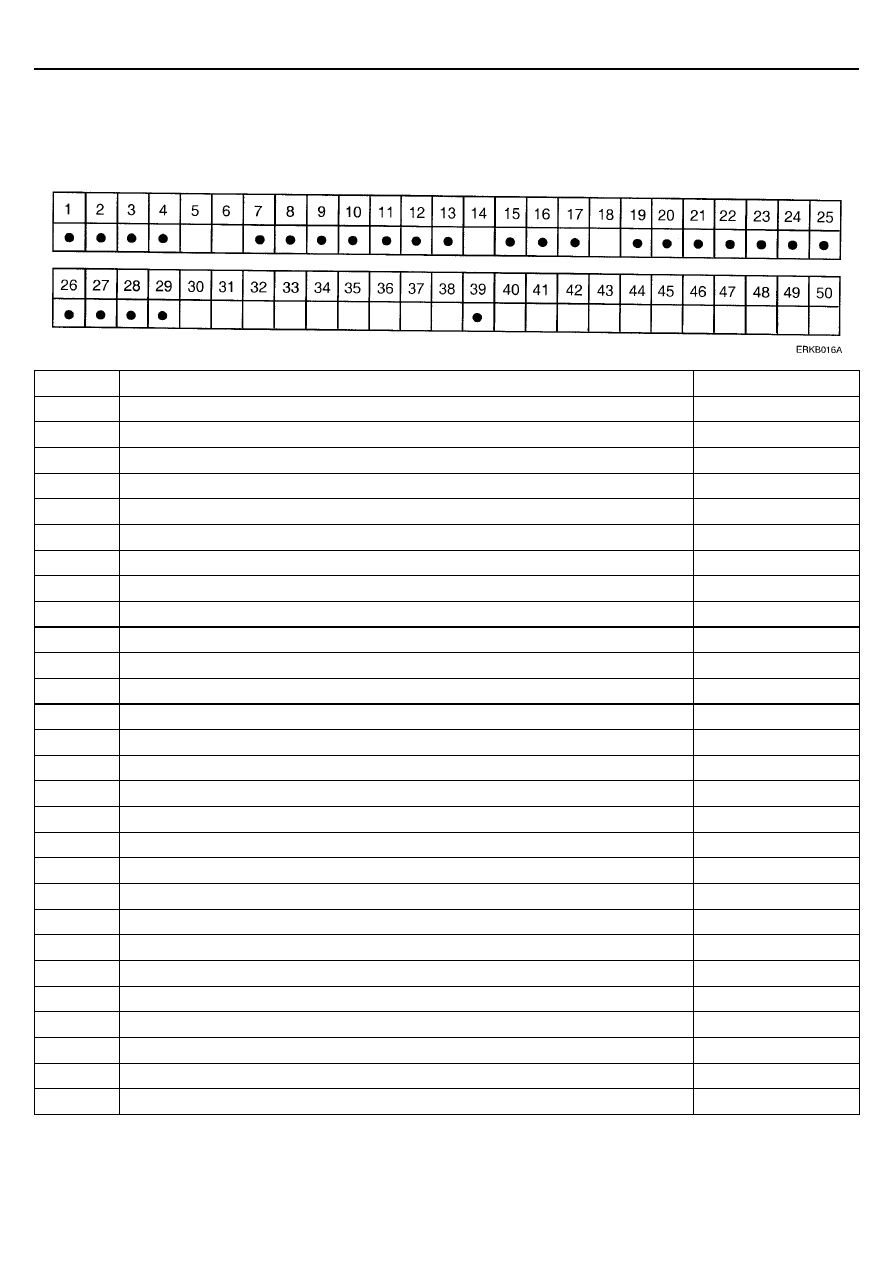

РАЗЪЕМ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ SRS (ТИП 2)



ФРОНТАЛЬНАЯ ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB), ФРОНТАЛЬНАЯ ПОДУШКА
БЕЗОПАСНОСТИ ПАССАЖИРА (PAB), БОКОВЫЕ ПОДУШКИ БЕЗОПАСНОСТИ (SAB) И
ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ (BPT)





№ вывода

Назначение вывода

Тип сигнала

1

Датчик бокового удара со стороны пассажира - сигнал низкого уровня

Входной/Выходной

2

Датчик бокового удара со стороны водителя - сигнал низкого уровня

Входной/Выходной

3

Датчик бокового удара со стороны пассажира - сигнал высокого уровня

Входной/Выходной

4

Датчик бокового удара со стороны водителя - сигнал высокого уровня

Входной/Выходной

5

Не используется

-

6

Не используется

-

7

Модуль боковой подушки безопасности пассажира (PSAB) - сигнал низкого уровня

Выходной

8

Модуль боковой подушки безопасности пассажира (PSAB) - сигнал высокого уровня

Выходной

9

Модуль боковой подушки безопасности водителя (DSAB) - сигнал низкого уровня

Выходной

10

Модуль боковой подушки безопасности водителя (DSAB) - сигнал высокого уровня

Выходной

11

Датчик наличия пассажира на переднем сиденье (PPD) - сигнал высокого уровня

Выходной

12

Модуль подушки безопасности пассажира (PAB) - сигнал высокого уровня

Выходной

13

Модуль подушки безопасности пассажира (PAB) - сигнал низкого уровня

Выходной

14

Не используется

-

15

Модуль подушки безопасности водителя (DAB) - сигнал низкого уровня

Выходной

16

Модуль подушки безопасности водителя (DAB) - сигнал высокого уровня

Выходной

17

Линия "К" диагностики

Входной/Выходной

18

Не используется

-

19

Контрольная лампа SRS

Выходной

20 "Масса" (GND)

Входной

21

Питание от аккумуляторной батареи

Входной

22

Преднатяжитель ремня безопасности пассажира,(PBRT) - сигнал низкого уровня

Входной

23

Преднатяжитель ремня безопасности пассажира(PBRT) - сигнал высокого уровня

Выходной

24

Преднатяжитель ремня безопасности водителя,(DBRT) - сигнал низкого уровня

Выходной

25

Преднатяжитель ремня безопасности водителя,(DBRT) - сигнал высокого уровня

Выходной

26

Датчик-выключатель замка ремня безопасности пассажира - сигнал низкого уровня

Выходной

27

Датчик-выключатель замка ремня безопасности пассажира - сигнал высокого уровня

Выходной

28

Датчик-выключатель замка ремня безопасности водителя - сигнал высокого уровня

Выходной
