АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-49

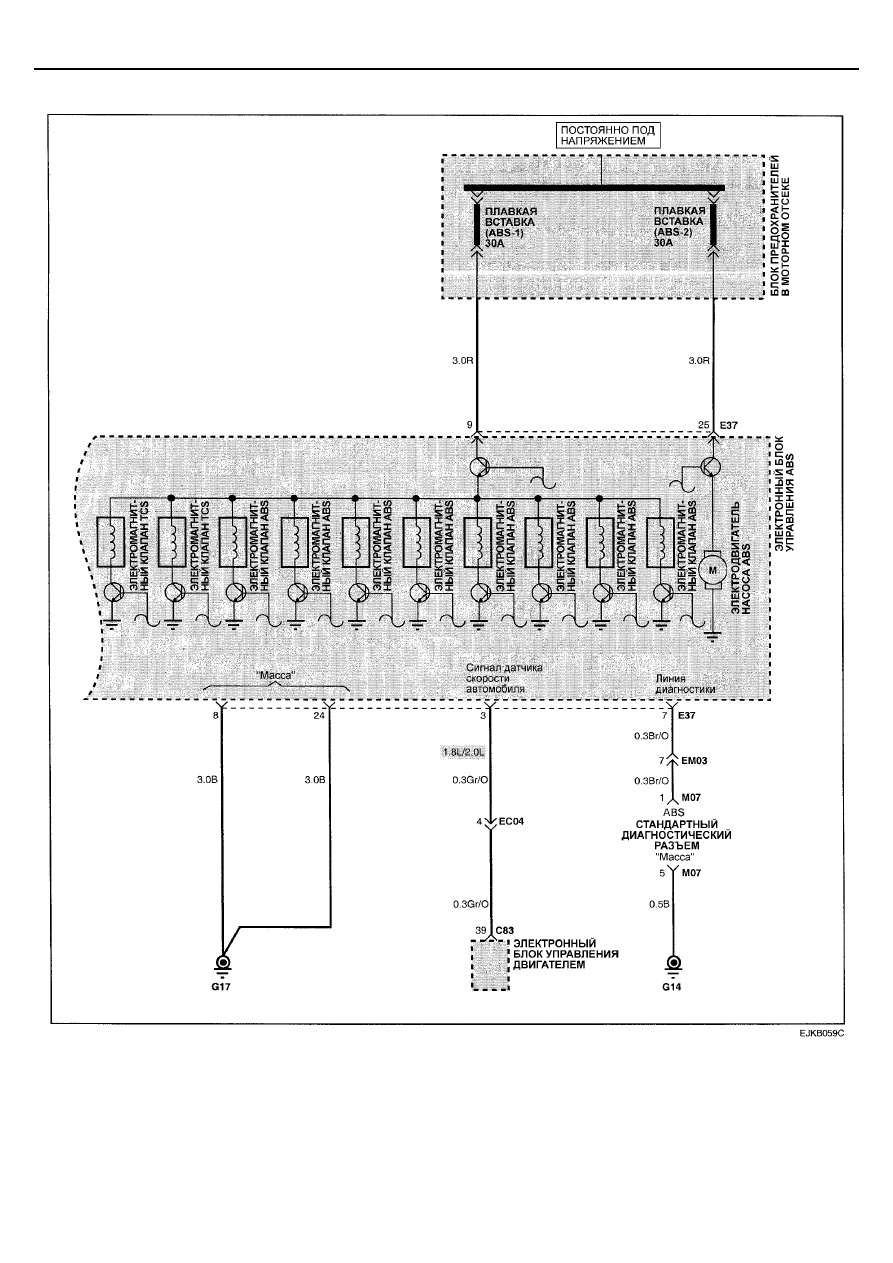

ЭЛЕКТРОСХЕМА (3)







BR-50

ТОРМОЗНАЯ СИСТЕМА







АЛГОРИТМЫ ПОИСКА НЕИСПРАВНОСТЕЙ





Коды С1200, С1203, С1206, С1209. Датчик частоты вращения колеса.
Обрыв цепи или короткое замыкание на "массу".

Вероятная причина

Блок управления ABS определяет обрыв цепи или короткое замыкание на
"массу" более, чем в одном проводе датчика.

•

Неисправность датчика

•

Неисправность проводки или разъема

•

Неисправность блока управления




1- проверьте правильность установки датчика

2-
Проведите измерения у разъема Е37 бока управления ABS

•  отсоедините разъем, измерения проводите со стороны проводов

•  измерьте сопротивление между выводами 1 - 2, 19 - 20, 5 - 6, 22 - 23
В норме во всех случаях сопротивление должно быть равно 1275 - 1495 Ом

3- отремонтируйте

4- проверьте разъемы Е02, Е39, М64, М65

5- проверьте признаки неисправности

6- проверьте проводку между датчиками и блоком управления. Отремонтируйте при необходимости.

7- проверьте напряжение сигнала датчика

8- проверьте датчик

9- замените датчик

10- проверьте разъем датчика

11- проверьте синхронизирующее кольцо (ротор) датчика

12- замените синхронизирующее кольцо (ротор)

13- проверьте признаки неисправности

14- проверьте состояние подшипника ступицы

15- замените блок управления ABS





АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-51







Коды С1201, С1204, С1207, С1210. Разрыв непрерывности скорости.

Вероятная причина

Некорректный сигнал датчика при отсутствии обрыва цепи или короткого
замыкания.

•

Неправильная установка датчика

•

Неисправность датчика

•

Неисправность синхронизирующего
кольца (ротора)

•

Неисправность подшипника ступицы

•

Неисправность проводки или разъема

•

Неисправность блока управления




1- проверьте правильность установки датчика

2- отремонтируйте

3- проверьте напряжение сигнала датчика

4- проверьте датчик

5- замените датчик

6- проверьте разъем датчика

7- проверьте синхронизирующее кольцо (ротор) датчика

8- замените синхронизирующее кольцо (ротор)

9- проверьте признаки неисправности

10- проверьте признаки неисправности

11- проверьте проводку между датчиками и блоком управления. Отремонтируйте при необходимости.

12- замените блок управления ABS





BR-52

ТОРМОЗНАЯ СИСТЕМА







Коды С1202, С1205, С1208, С1211. Большой установочный зазор.

Вероятная причина

Нет сигнала датчика частоты вращения колеса.

•

Неисправность датчика

•

Неправильная установка датчика

•

Неисправность синхронизирующего
кольца (ротора)

•

Неисправность проводки или разъема

•

Неисправность блока управления




1- проверьте правильность установки датчика
2- отремонтируйте
3- проверьте зазор между датчиком и зубом синхронизирующего кольца (ротора)
    номинальный зазор  0,2 - 1,2 мм
4- проверьте разъемы Е02, Е39, М64, М65
5- замените блок управления ABS
