АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-33







АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

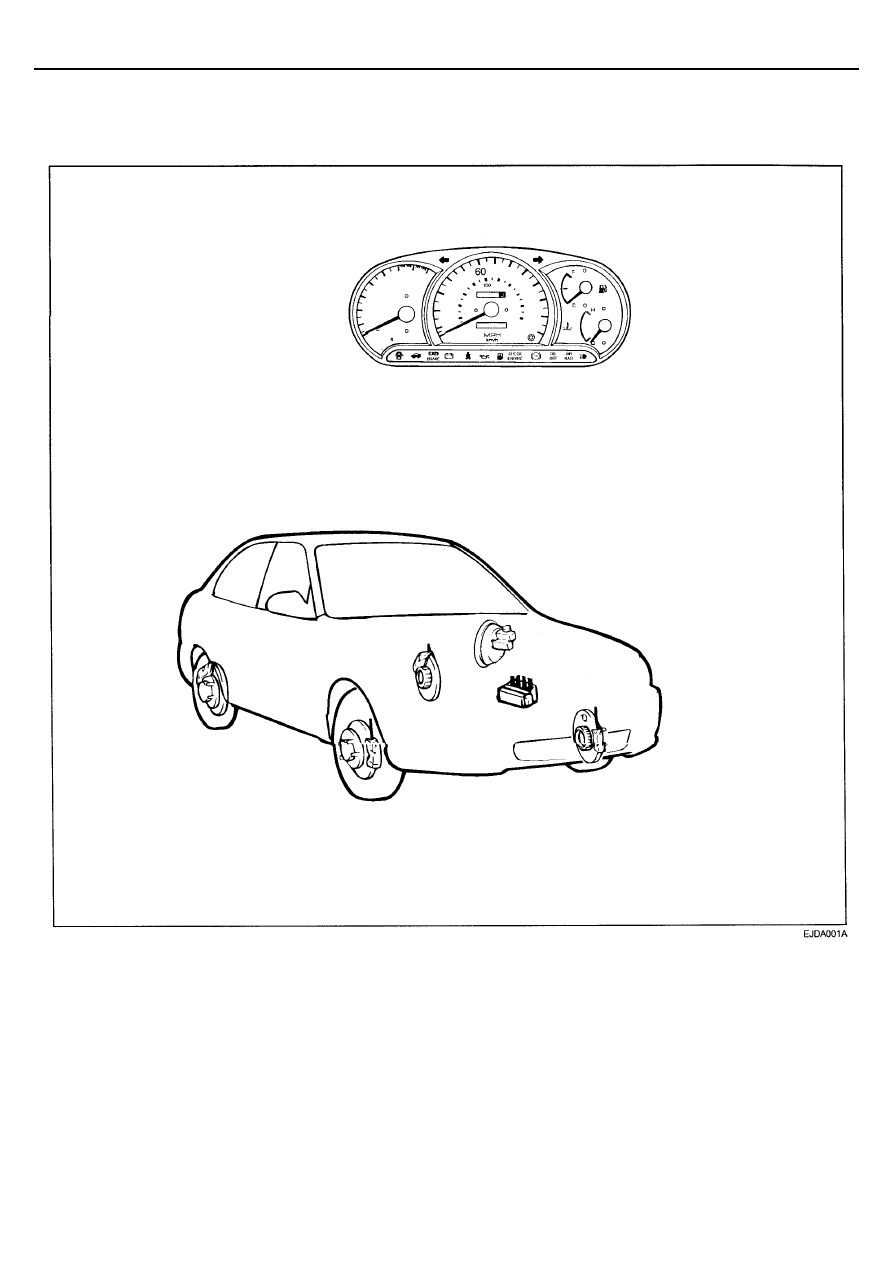

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ СИСТЕМЫ



Антиблокировочная система тормозов (ABS) управляет
давлением в контурах тормозов всех колес для
предотвращения блокировки колес при тяжелых
торможениях. ABS обеспечивает.



1.  Управляемость автомобилем при экстренных

торможениях.

2.  Остановку автомобиля при экстренном торможении без

ухода с выбранной траектории движения.



При обнаружении неисправности в системе обеспечивается
диагностика неисправности и включение режима
безопасности, тормозная система работает как
стандартная.

Гидравлический и электронный блок управления получает
сигналы датчиков скорости автомобиля, состояния
дорожного покрытия, направления движения и частоты
вращения колес.

Электронный блок управления определяет оптимальную
частоту вращения колеса.



BR-34

ТОРМОЗНАЯ СИСТЕМА







ЭЛЕКТРОННАЯ СИСТЕМА
РАСПРЕДЕЛЕНИЯ ТОРМОЗНЫХ
УСИЛИЙ (EBD)


Применение электронной системы распределения
тормозных сил в сравнении с установкой пропорционально
клапана дает идеальное распределение давления в
контурах передних и задних тормозов. В результате
заметно повышается эффективность торможения и
предотвращается блокировка задних колес.




ПРЕИМУЩЕСТВА ЭЛЕКТРОННОГО
УПРАВЛЕНИЯ


-

Функциональное улучшение параметров основной
тормозной системы.

-

Компенсация различных коэффициентов сцепления
колес с дорогой.

-

Исключение установки пропорционального клапана

-

Указания на неисправности с помощью контрольной
лампы.

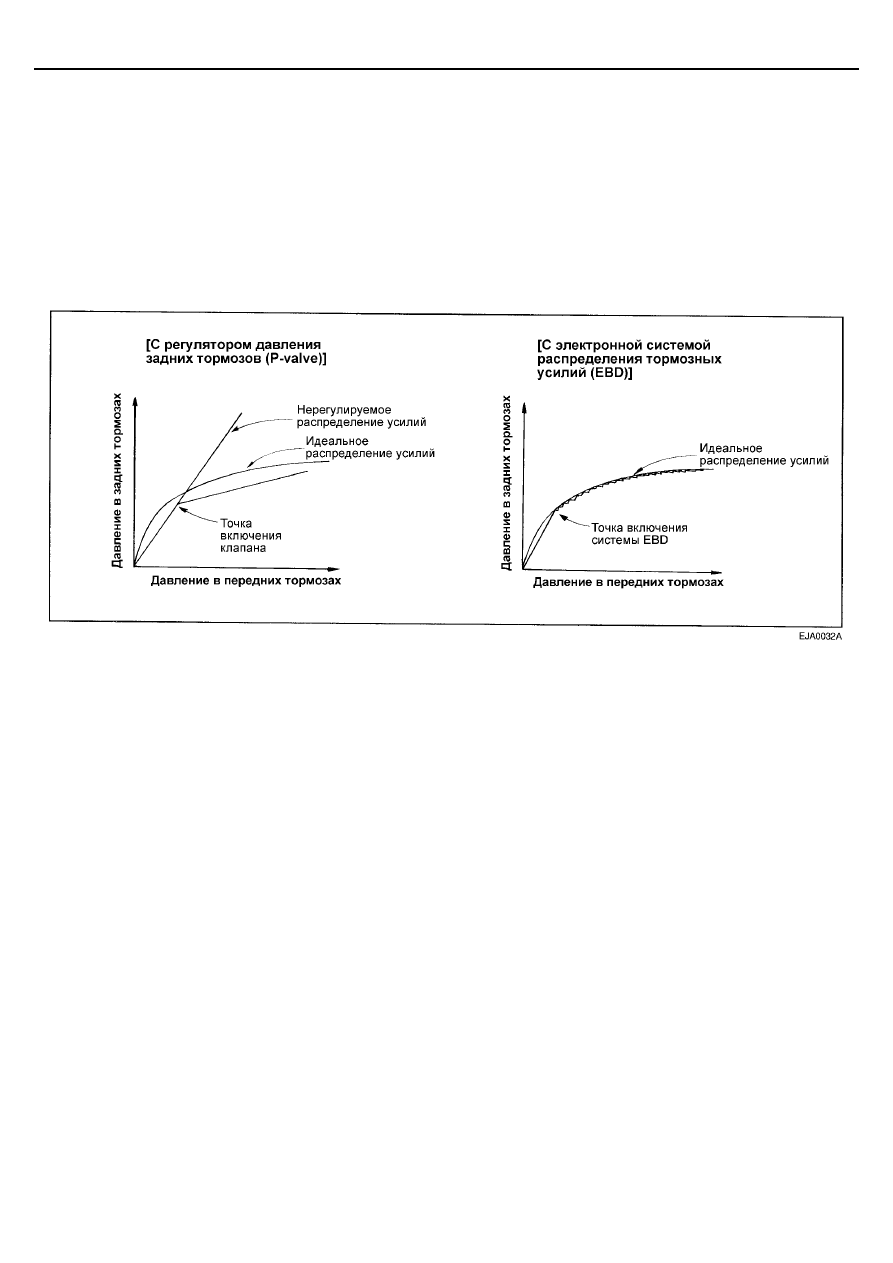

СРАВНЕНИЕ ХАРАКТЕРИСТИК РАСПРЕДЕЛЕНИЯ ТОРМОЗНЫХ УСИЛИЙ







АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ (ABS)

BR-35







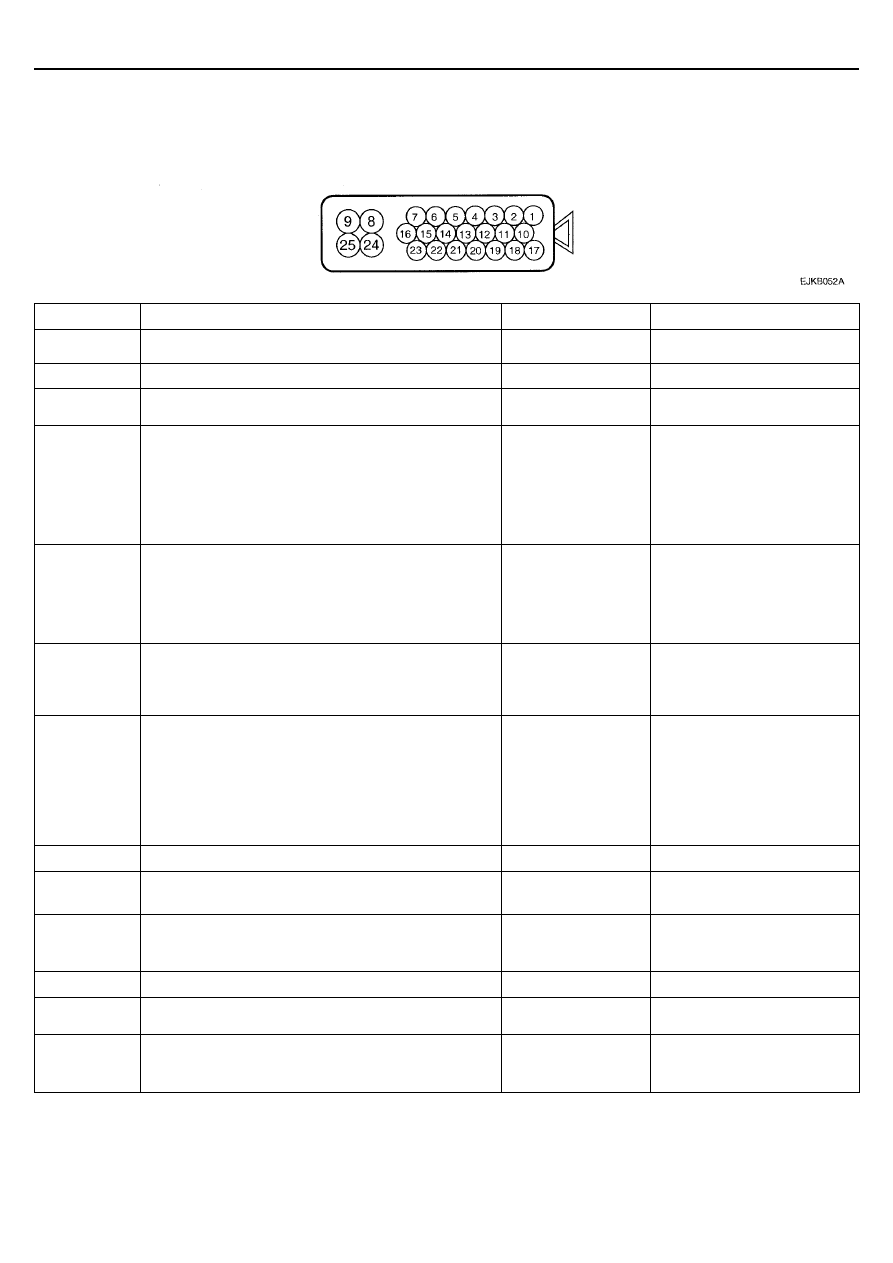

ПРОВЕРКА ГИДРАВЛИЧЕСКОГО И ЭЛЕКТРОННОГО БЛОКА
УПРАВЛЕНИЯ ABS



ТАБЛИЦА НАПРЯЖЕНИЙ





Вывод

Описание

Состояние

Величина

9

•

Питание от аккумуляторной батареи 1

•

Питание электромагнитных клапанов

Всегда

Напряжение аккумуляторной
батареи

8 "Масса"

Всегда



7

Диагностический интерфейс (линия К)

Обмен данными с
HI-SCAN (Pro)



6



2



20



23

Датчик частоты вращения левого заднего колеса

Датчик частоты вращения левого переднего колеса
Датчик частоты вращения правого переднего колеса
Датчик частоты вращения правого заднего колеса



Сопротивление
1275 - 1485 Ом

5
1



19



22

Датчик частоты вращения левого заднего колеса
Датчик частоты вращения левого переднего колеса
Датчик частоты вращения правого переднего колеса
Датчик частоты вращения правого заднего колеса





4

Питание от замка зажигания (положение 2)

Замок зажигания в
положении 2

Определение высокого
напряжения (16 - 20 В)
Определение низкого
напряжения (6,5 - 10 В)

25

•

Питание от аккумуляторной батареи 2

•

Питание электродвигателя

Всегда

•

Напряжение
аккумуляторной батареи.

•

Максимальная сила тока
< 100 А (не более 100
мсек)

•

Номинальная сила тока



< 30 А (не более 100
мсек)

24 "Масса" 2 (электродвигатель)

Точка G17



16

Управление контрольной лампой ABS

Питание через реле
ABS

Сила тока

< 200 мА

Напряжение

<

40 В



18

Вывод выключателя стоп-сигналов



Входное напряжение

1,0 - 2,75 В
5,0 - 16,0 В



17

Контрольная лампа TCS



Сила тока

< 200 мА

13

Выключатель противобуксовочной системы (TCS) в
положении ON (ВКЛ)



Напряжение 1 - 16 В

3

Сигнал датчика скорости автомобиля



Сила тока

< 200 мА

Внешнее сопротивление
больше 10 кОм





BR-36

ТОРМОЗНАЯ СИСТЕМА







СХЕМА ВВОДОВ-ВЫВОДОВ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ABS (HECU)
