ТОРМОЗНАЯ СИСТЕМА BR-25











ПРОВЕРКА


1.  Измерьте толщину тормозных колодок, замените при

необходимости. Замену колодок проводите также при
замасливании фрикционного слоя.


ПРИМЕЧАНИЕ
Замену тормозных колодок проводите одновременно
на тормозах обоих колес.

Толщина тормозной колодки:


Номинальная : 9 мм



Предельная : 2 мм

СНЯТИЕ


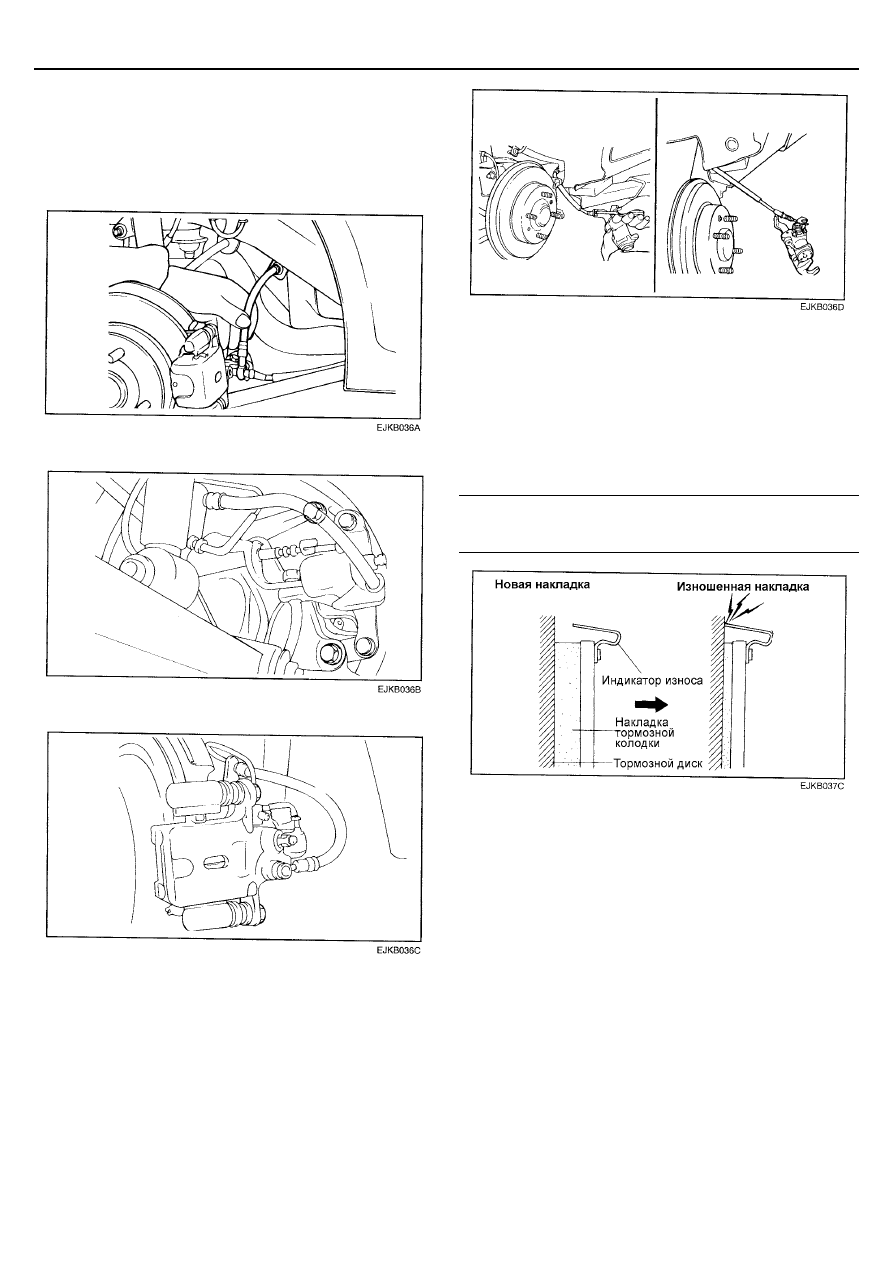

1.  Ослабьте гайку регулятора троса стояночного тормоза.

2.  Снимите заднее колесо.

3.  Отсоедините от суппорта тормозной шланг.




4.  Отверните болты крепления тормозного суппорта.




5.  Снимите тормозные колодки и суппорт.




6.  Снимите фиксатор крепления троса стояночного

тормоза, отсоедините трос.








2.

Проверьте направляющие пальцы колодок и болты их
крепления на отсутствие повреждений и/или износа.
Замените направляющие пальцы и болты крепления
новыми в случае замены тормозных колодок.





3.  Проверьте состояние пыльников. Если пыльник порван

и в суппорте имеется грязь, замените суппорт в сборе.


4.  Перед заменой тормозных колодок удалите примерно

половину тормозной жидкости из бачка главного
тормозного цилиндра.



BR-26

ТОРМОЗНАЯ СИСТЕМА







5.  Измерьте толщину и биение тормозного диска.




Толщина тормозного диска
Номинальная : 10 мм
Предельная : 8 мм
Разность толщины тормозного диска между любыми
измеренными точками : 0,01 мм



УСТАНОВКА


1.  Проверьте поршень и отверстие суппорта под поршень

на отсутствие повреждений и ржавчины. При
необходимости замените дефектные детали.


2.  Оцените состояние пыльника и уплотнения поршня, а

также состояние пыльника направляющего пальца.




3.  Смажьте указанные детали рекомендованной смазкой.

Деталь

Смазка

Уплотнение поршня

Отверстие под поршень

Пыльник поршня

Поршень

Пыльник направляющего
пальца

Тормозная жидкость (DOT-3
или DOT-4)
Тормозная жидкость (DOT-3
или DOT-4)
Тормозная жидкость (DOT-3
или DOT-4)
Тормозная жидкость (DOT-3
или DOT-4)
Смазка для деталей из
резины






ПРИМЕЧАНИЕ
1.  Разность толщины тормозного диска определяется

разницей минимальной и максимальной толщин,
измеренных в восьми точках по окружности
примерно в 5 мм от края диска.

2.  Для измерения биения тормозного диска

установите индикатор часового типа на расстояние
приблизительно 5 мм от наружного края диска и
проверните диск на 1 оборот (360).


6.  При невозможности проведения ремонта замените

тормозной диск.




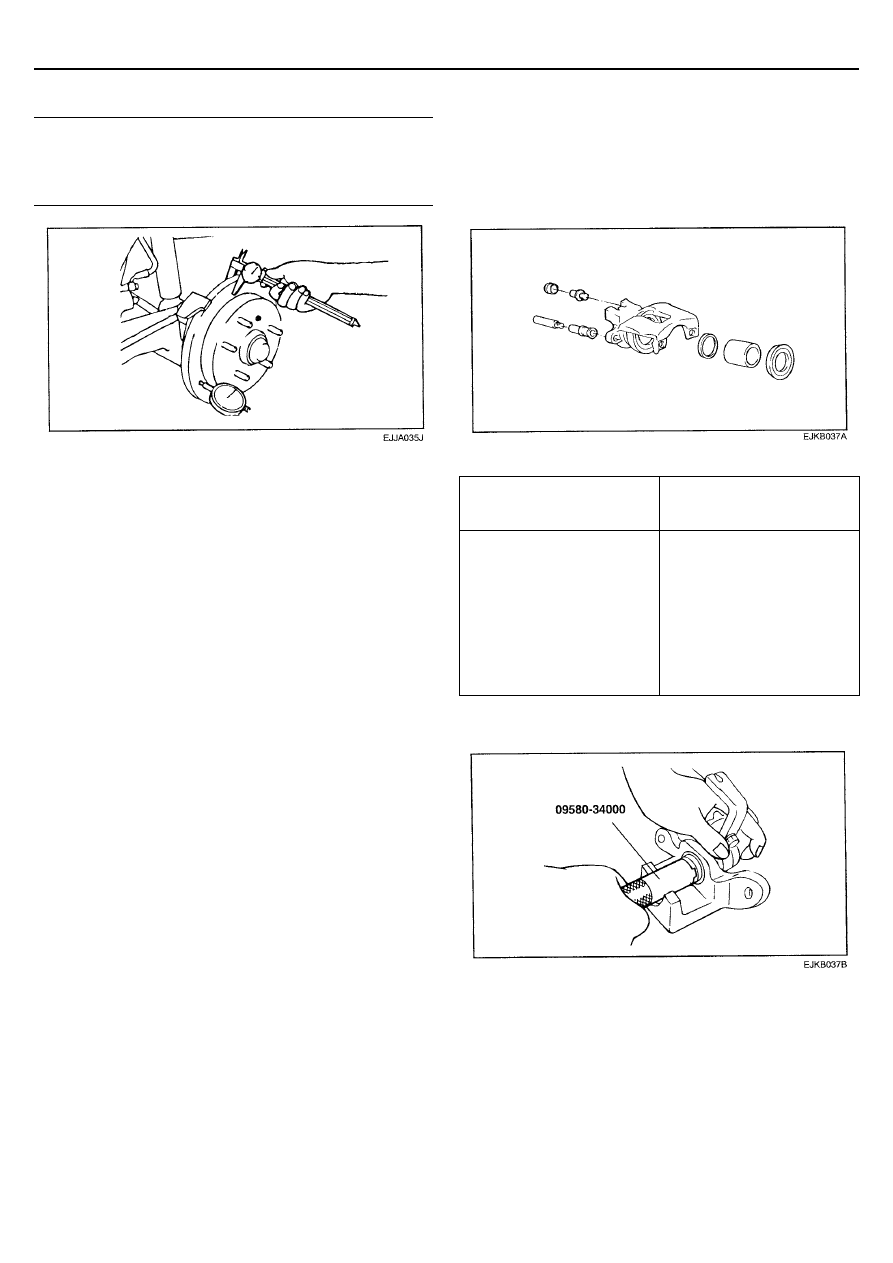

4.  С помощью специального ключа протолкните поршень

в суппорт.





ТОРМОЗНАЯ СИСТЕМА BR-27







ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

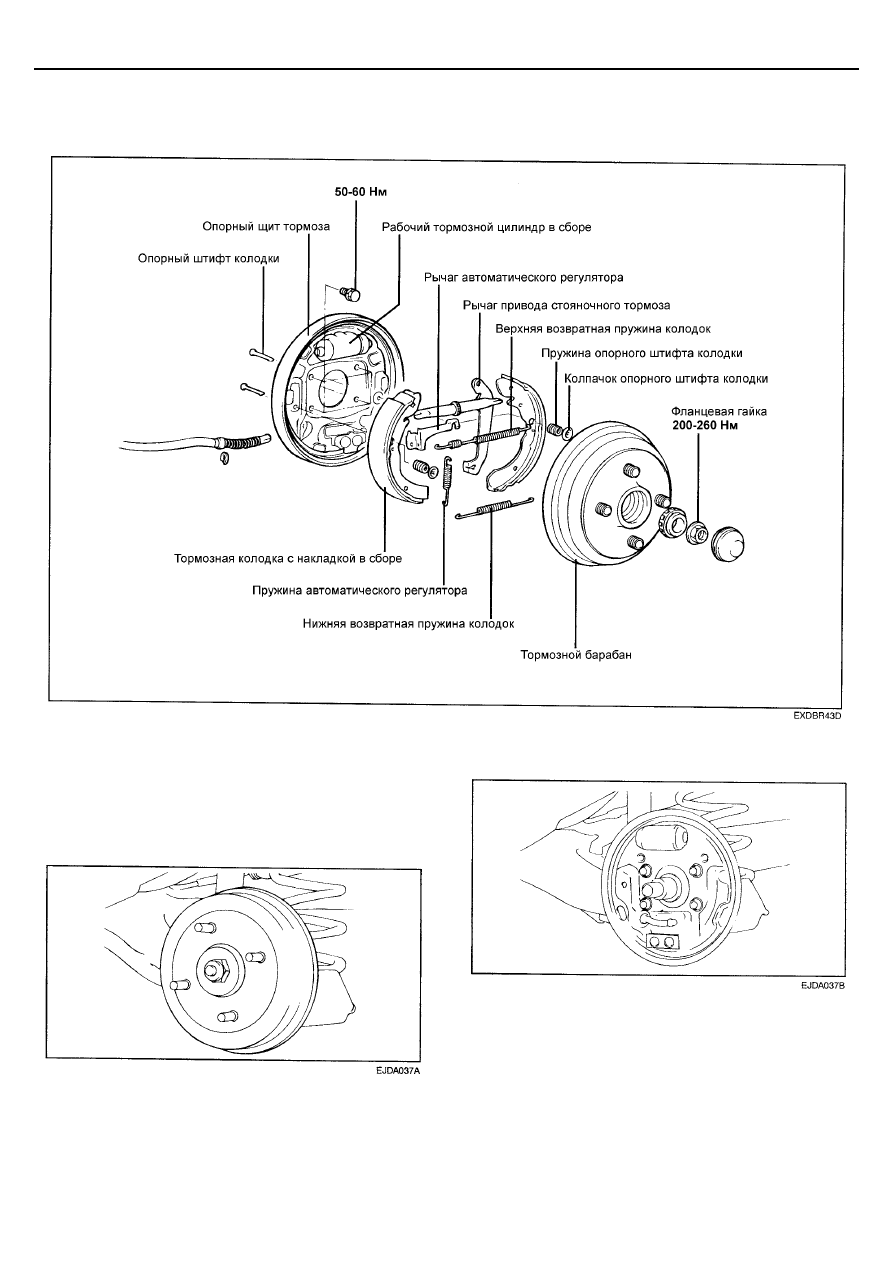

ДЕТАЛИ





СНЯТИЕ


1.  Снимите заднее колесо.

2.  Отверните гайку крепления ступицы, снимите ступицу

вместе с тормозным барабаном.






3.  Снимите нижнюю возвратную пружину и пружины

фиксации колодок.



 3. Снимите тормозные колодки и регулятор в сборе.







BR-28

ТОРМОЗНАЯ СИСТЕМА







ПРОВЕРКА



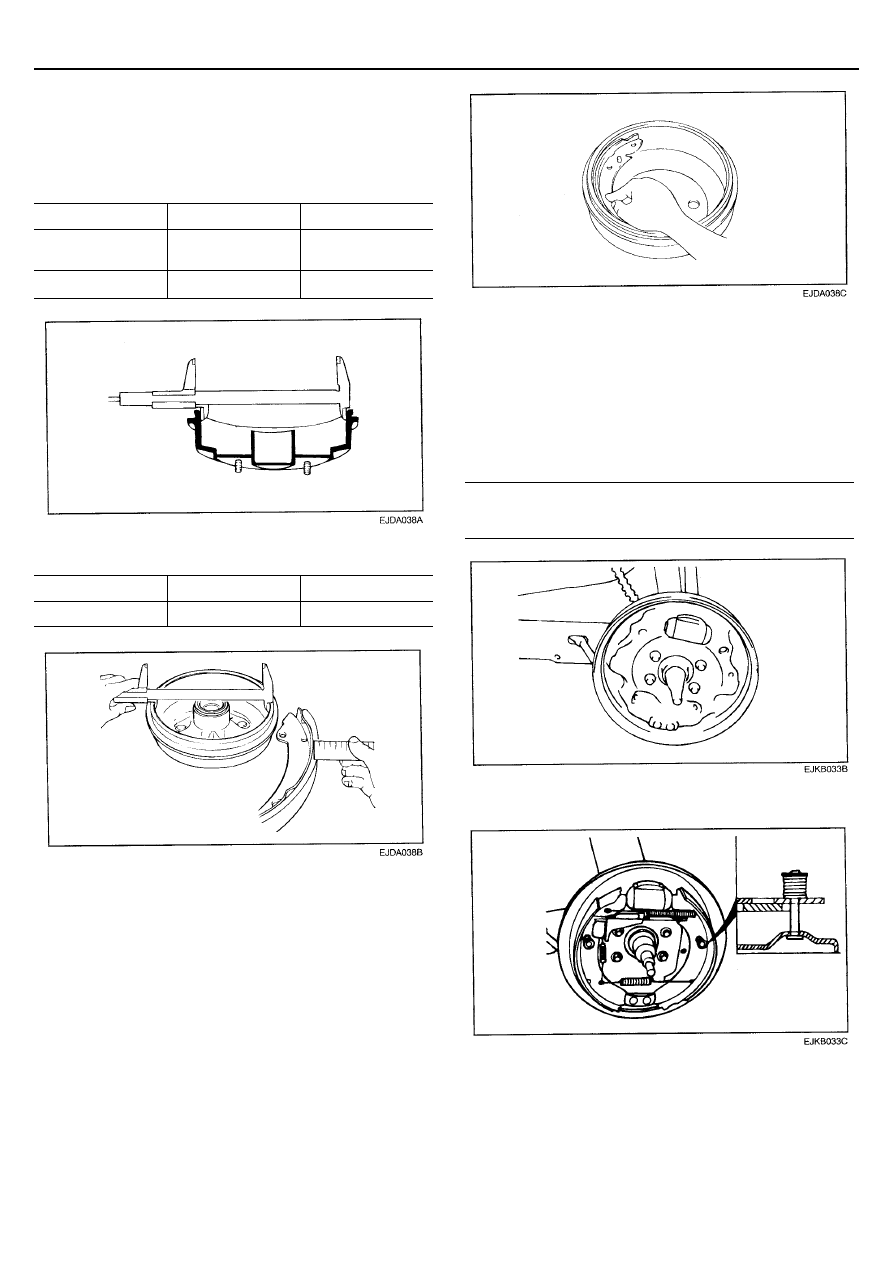

1.  Измерьте внутренний диаметр тормозного

барабана.





Проверьте биение тормозного барабана.





номинальный

предельный

Внутренний
диаметр

203,2 мм 205,2

мм

Биение

-

0,05 мм







2.  Измерьте толщину тормозных колодок.




номинальная

предельная

Толщина колодки 5,14

мм 1,5

мм






3.  Проверьте полноту контакта колодки и тормозного

барабана.


4.  Проверьте наружную поверхность колесного

тормозного цилиндра на отсутствие повреждений.


5.  Проверьте опорный диск тормоза на отсутствие

повреждений.









УСТАНОВКА


1.  Нанесите специальную смазку на места, указанные на

рисунке:



•

Контактная поверхность тормозной колодки и
опорного диска

•

Контактная поверхность тормозной колодки и

анкера.


Рекомендуемая смазка :


Универсальная консистентная смазка  (SAE J310),
NLGI №2






2.  Установите палец и пружину фиксации тормозной

колодки.
