Hyundai Getz. Электросхема кондиционера и вентилятора

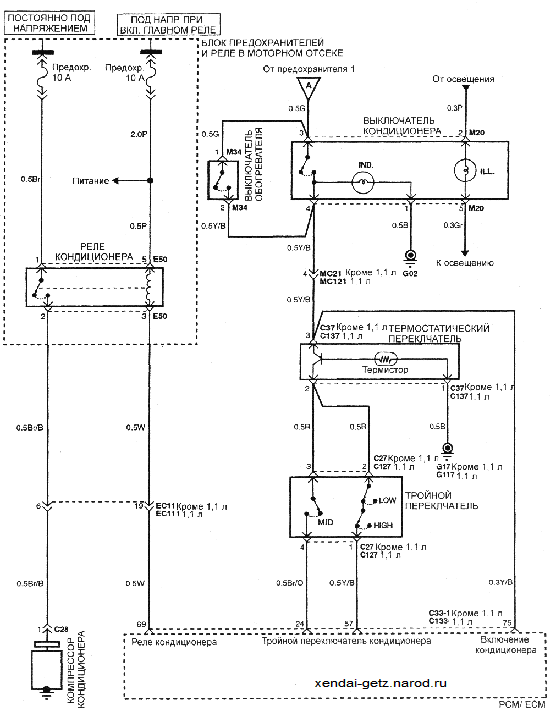

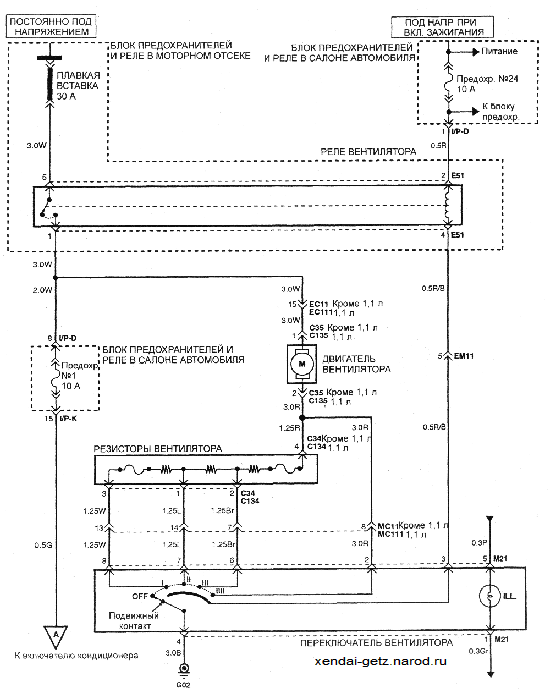

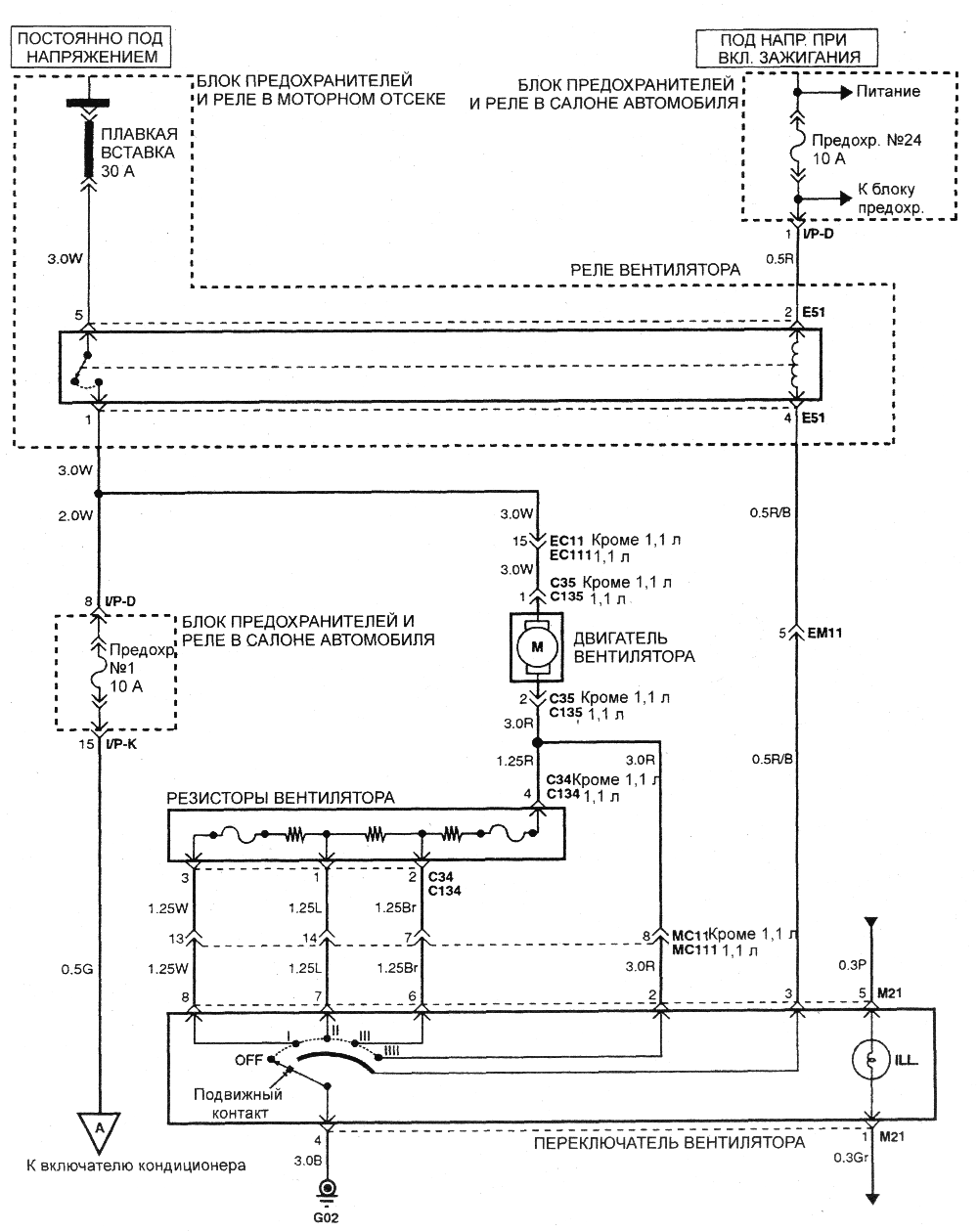

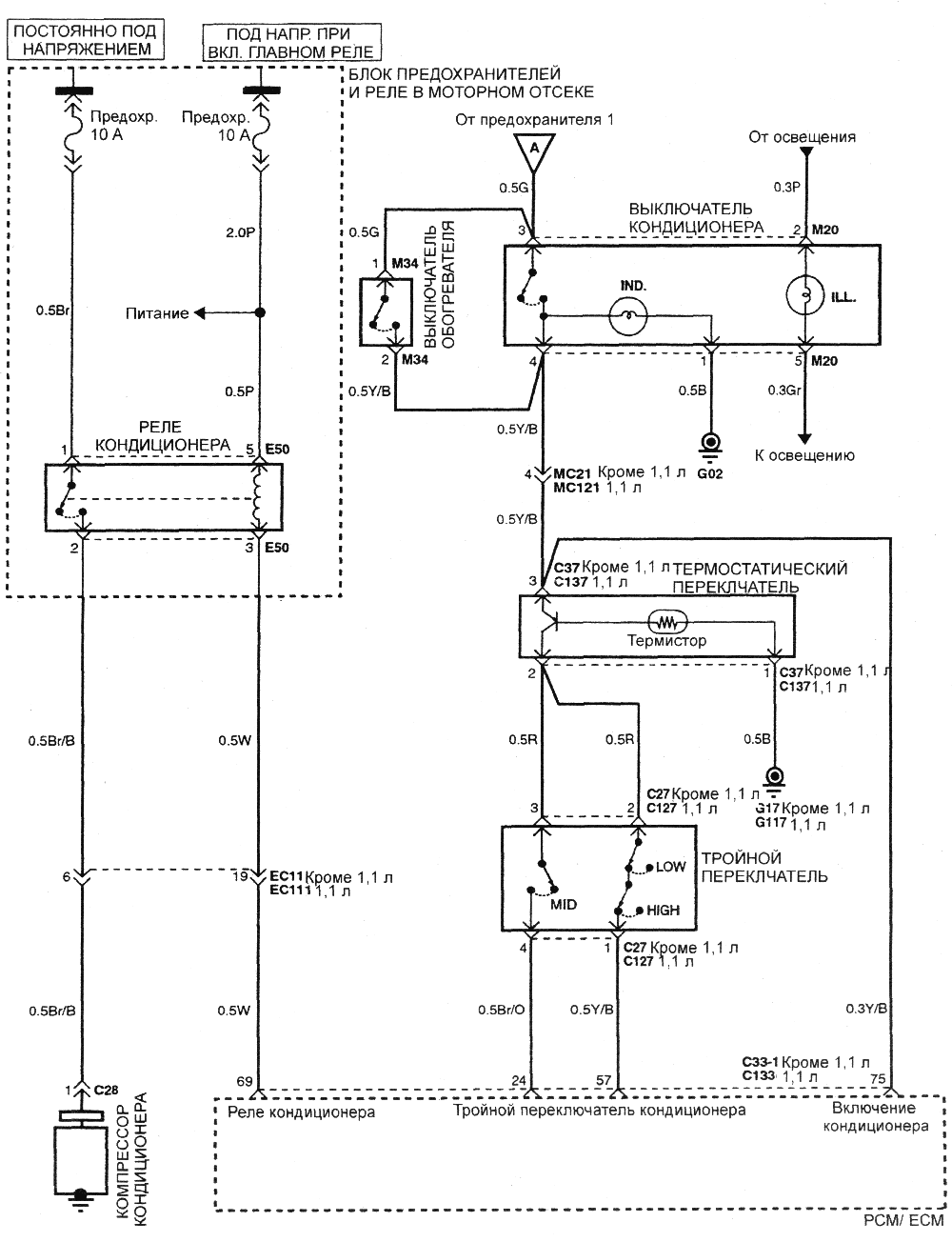

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)

(продолжение)
