Hyundai Getz.
Световые приборы

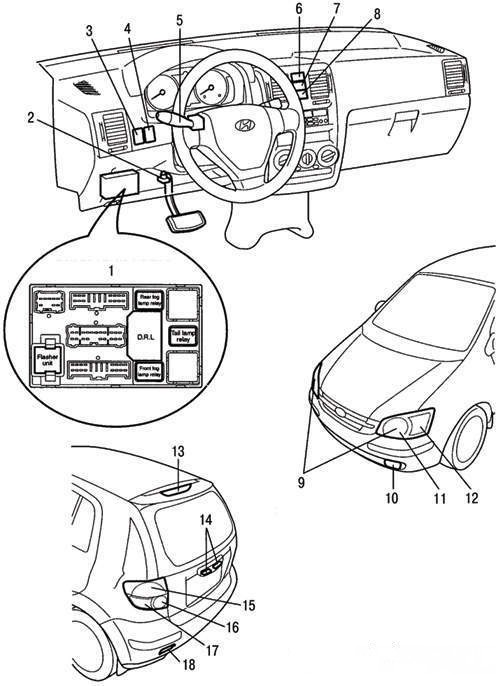

Рисунок 7.39. Приборы
и органы управления системой освещения и световой сигнализации
автомобиля: 1 – блок предохранителей и реле в салоне автомобиля;
2 – выключатель сигнала торможения; 3 – регулятор яркости
освещения комбинации приборов; 4 – переключатель корректора фар; 5 –
переключатель наружного освещения; 6 – выключатель аварийной
сигнализации; 7 – выключатель противотуманных фар; 8 –
выключатель заднего противотуманного фонаря; 9 – лампы фар
головного света; 10 – противотуманная фара; 11 – лампа
габаритного света; 12 – лампа указателя поворота; 13 –
дополнительный сигнал торможения; 14 – лампы освещения номерного
знака; 15 – лампа габаритного света и сигнала торможения; 16 –
лампа света заднего хода; 17 – лампа указателя поворота; 18 –
задний противотуманный фонарь |
В систему освещения входят основные фары (фары головного света),
задние фонари, сигналы торможения, фонари заднего хода,
указатели поворота, противотуманные фары и задние
противотуманные фонари, фонари освещения номерного знака,
плафоны освещения моторного отсека и освещения салона. Перед
заменой ламп следует проверить соответствующий предохранитель и
отключить соответствующий потребитель. Приборы и органы
управления системой освещения и световой сигнализации автомобиля
показаны на рисунок
7.39. |
|
|
|
