Защита электрических цепей автомобиля от короткого замыкания обеспечивается применением предохранителей, прерывателей цепей и плавких вставок. Сгоревший предохранитель легко отличить от исправного путем осмотра его прозрачного пластмассового корпуса. Внимательно осмотрите предохранитель. Если предохранитель внешне выглядит нормально, но подозрения на его неисправность сохранились, проверьте проводимость между контактами ножевого типа, выступающими из его корпуса.

При замене предохранителей следите за соответствием номинала нового предохранителя номиналу старого. Рассчитанные на различную силу тока предохранители могут внешне выглядеть одинаково, поэтому особое внимание следует уделять маркировке. Замена сгоревшего предохранителя на рассчитанный на меньшую, а особенно на большую, силу тока нежелательна. Каждая электрическая цепь нуждается в разной степени защиты. Следите за тем, чтобы маркировка на корпусе предохранителя соответствовала силе тока, на которую рассчитана

соответствующая цепь. Если замененный предохранитель немедленно перегорает, неразумно продолжать его замену. Прежде всего следует определить и устранить причину его перегорания. В большинстве случаев таковой оказывается короткое замыкание в электрической цепи, вызванное обрывом или повреждением изоляции провода.

Плавкие вставки

Защита некоторых электрических цепей осуществляется путем включения в них плавких вставок. Обычно вставки используются для защиты цепей, не оборудованных предохранителями, таких как цепь системы зажигания.

Плавкие вставки похожи на предохранители в том смысле, что выход их из строя (оплавление) легко определяется визуально.

Для замены плавкой вставки отсоедините провод от отрицательной клеммы аккумуляторной батареи. Извлеките сгоревшую вставку и установите на ее место новую. Перед заменой вставки обязательно постарайтесь определить причину перегрузки, вызвавшей выход вставки из строя.

Прерыватели цепи (тепловые реле)

Тепловые реле служат для защиты таких элементов, как электроприводы стеклоподъёмников, замки дверей и электрокорректор. Некоторые из прерывателей цепей установлены в монтажном блоке. Возврат тепловых реле в исходное состояние на некоторых моделях осуществляется автоматически, т.е. при возникновении перегрузки в цепи тепловое реле мгновенно размыкается, затем после остывания возвращается в исходное состояние. Если возврата контура в рабочее положение не происходит, следует немедленно его проверить. Нормальное функционирование теплового реле подтверждает исправность контура. Некоторые из прерывателей оборудованы кнопками для принудительного возврата в исходное состояние вручную.

Замена предохранителей

Для предотвращения короткого замыкания и перегрузок потребителей электроэнергии отдельные контуры защищены предохранителями. На автомобилях Hyundai используются предохранители с контактами ножевого типа, соответствующие последним техническим достижениям.

Перед заменой предохранителя сначала обязательно отключите соответствующий потребитель.

Подденьте крышку блока предохранителей узкой отверткой и снимите ее.

Перегоревший предохранитель определяется по расплавленной металлической полоске. Расположение предохранителей показано на внутренней стороне крышки блока предохранителей.

Выньте неисправный предохранитель пластмассовым пинцетом, находящимся в крышке блока предохранителей.

Вставьте новый предохранитель того же номинала (силы тока).

Если вновь вставленный предохранитель перегорает через короткое время, проверьте соответствующую электрическую цепь.

Ни в коем случае не заменяйте предохранитель проволокой или подобными вспомогательными средствами («жучками»), так как из-за этого в системе электрооборудования автомобиля могут возникнуть серьезные повреждения.

Рекомендуется всегда иметь в автомобиле набор запасных предохранителей разного номинала. Для их хранения в блоке предохранителей предусмотрено соответствующее место.

Сила тока, на которую рассчитан предохранитель, нанесена на обратной стороне его корпуса. Кроме того, корпус окрашен в соответствующий цвет, по которому можно определить номинальную силу тока (табл. 7.1).

Закройте крышку блока предохранителей.

Таблица 7.1

Соответствие цвета предохранителя номинальной силе тока

Номинальная сила тока, А

Цвет

Бежевый

Красный

Синий

Желтый

Бесцветный

Зеленый

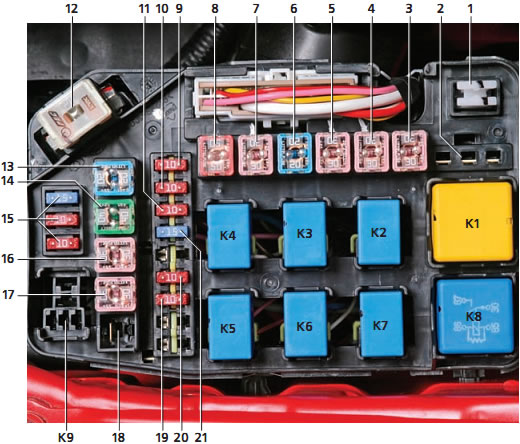

Назначение предохранителей под капотом

Обозначение	№ позиции на фото	Номинальный ток, А	Защищаемые цепи потребителей
Ef1	3	30	Выключатель зажигания, реле стартера
Ef2	4	30	Выключатель зажигания, контрольные лампы комбинации приборов
Ef3	5	30	Главное реле системы управления двигателем, цепь предварительного возбуждения генератора, ЭБУ
Ef4	б	20	Аварийный выключатель подачи топлива
Ef5	7	30	Реле низкой и реле высокой частоты вращения электровентилятора системы охлаждения двигателя
Ef6	8	50	Электроприводы замков дверей, аварийная сигнализация, сигналы торможения, габаритный свет, обогрев стекла двери задка, подсветка комбинации и панели приборов, освещение салона, звуковой сигнализатор незакрытой двери
Ef7	9	10	Блок АБС
Ef8	10	10	ЭБУ
Ef9	11	10	ЭБУ, реле топливного насоса, реле кондиционера, датчик концентрации кислорода
Ef10	21	15	ЭБУ, форсунки, датчик положения распределительного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера
Ef11	19	10	Реле компрессора кондиционера
Ef 12	20	10	Реле звукового сигнала
Ef13	13	20	Блок АБС
Ef 14	14	40	Блок АБС
Ef 15	16	30	Элек-родвигатель вентилятора отопителя
Ef 16	17	30	Электрические стеклоподъемники
Ef 17	18	50	Электрический усилитель рулевого управления (на автомобиле с двигателем 1,6 л)
Ef 18	12	120	Зарядка аккумуляторной батареи
Ef 19	15

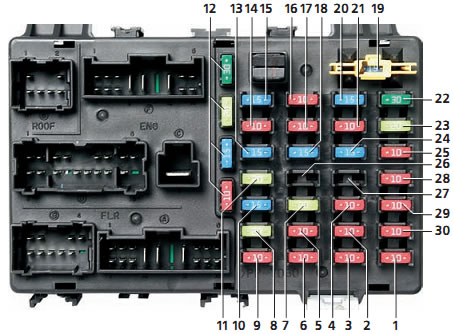

Назначение предохранителей расположеных в салоне

предохранители в салоне

Обозначение	№ позиции на фото	Номинальный ток, А	Защищаемые цепи потребителей
F1	1	10	Выключатель кондиционера
F2	3	10	Лампы габаритного света левого борта автомобиля
F3	6	10	Подушка безопасности
F4	9	10	Аудиосистема, электропривод наружных зеркал заднего вида
F5	ЗС	10	Переключатель рычага выбора передач АКП, выключатель света заднего хода
F6	2	10	Лампы габаритного света правого борта ав-омобиля, лампы освещения номерного знака, звуковой сигнализатор незакрытой двери
F7	5	10	Контрольные лампы комбинации приборов, таймер сигнализации непристегнутого ремня безопасности, блок управления охранной сигнализацией
F8	8	20	Прикуриватель
F9	29	10	ЭБУ. генератор, блок управления электроусилителем рулевого управления, датчики скорости врашения колес АБС, выключатель блокировки повышающей передачи АКП
F10	4	10	Блок управления подушкой безопасности
F11	7	20	Система блокировки замков дверей
Fl2	10	15	Электродвигатель очистителя стекла двери задка
F13	28	10	Реле стартера, реле охранной сигнализации
F14	27	-	Не используется
F15	26	-	Не используется
F16	11	20	Выключа-ель подогрева передних сидений
F1 7	25	10	Э5У, выключатель сбогрева стекла двери задка и наружных зеркал заднего вида (опция)
F18	24	15	Катушки зажигания, Э5У
F19	18	15	Выключатель сигнала торможения
F20	13	15	Выключатель аварийной сигнализации, блок охранной сигнализации
F21	23	20	Электродвигатели очистителя и омывателя ветрового стекла
F22	21	10	Реле заднего противотуманного света
F23	17	10	Реле противотуманных фар. реле стеклоподъемников, таймер обогрева стекла двери задка, электропривод левой/правой блок-фары, переключатель корректора блок-фар
F24	14	10	Реле вентилятора отопителя
F25	22	30	Реле обогрева стекла двери задка
F26	20	15	Лампа головного света правой блок-фары
F27	16	10	Реле противотуманных фар
F28	15	15	Лампа головного света левой блок-фары
F29	19	15	Выключатель фонаря заднего противотуманного света, аудиосистема, датчик контрольной лампы незакрытой двери, диагностический разъем, лампа освещения багажного отделения, плафон освещения салона
F30	12	30,20,15.10	Запасные предохранители

Реле

Для подачи электрического тока к некоторым элементам электрооборудования автомобиля используются реле. Нарушение исправности реле приводит к отказу обслуживаемого им элемента. В случае возникновения подозрения на неисправность какого-либо из реле проверьте его на станции технического обслуживания или в специализированной автомастерской. Замена вышедшего из строя реле проводится в сборе.

Установка дополнительного электрооборудования

При сверлении отверстий в кузове с их краев необходимо удалить заусенцы, сами края надо загрунтовать и покрасить. Образующуюся при сверлении стружку следует удалить из кузова. При всех работах, касающихся электрооборудования, во избежание короткого замыкания обязательно надо отсоединять кабель «массы» от аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ

При отключении аккумуляторной батареи стирается информация из памяти электронного блока управления двигателя и коробки передач, антиблокировочной системы и других электрических устройств, например радиоприемника и часов.

Кабели, устанавливаемые при монтаже дополнительного электрооборудования, по возможности надо прокладывать вдоль жгутов проводов и крепить с помощью кабельных хомутов и резиновых втулок.

Если требуется, необходимо дополнительно закреплять клейкой провода во избежание появления шумов электромагнитного происхождения и трения лентой, кабельными стяжками или аналогичными креплениями. Следует учесть, что между тормозными трубопроводами и жестко проложенными электрическими проводами должно быть расстояние не менее 10 мм, между тормозными трубопроводами и электрическими проводами, соединенными с двигателем или другими элементами автомобиля, – не менее 25 мм.

При установке дополнительного электрооборудования проверьте, достаточен ли запас мощности генератора. Если требуется, установите генератор большей мощности.
