Hyundai Getz. Шланги и трубопроводы
системы охлаждения двигателя 1,5 и 1,6 л.

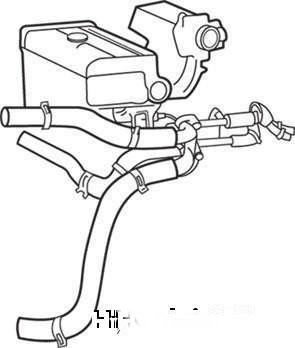

Рисунок
2.112. Шланги и трубопроводы системы охлаждения
двигателей рабочим объемом |
|
|
Шланги и трубопроводы системы охлаждения двигателей рабочим
объемом 1,5 и 1,6 л показаны на рисунок
2.112. |
Проверка технического состояния |
Проверьте трубопроводы и шланги системы охлаждения на отсутствие
трещин, повреждений и уменьшение проходного сечения. |
При необходимости замените дефектные детали. |
Не наносите масло или смазку на уплотнительное
кольцо подводящего трубопровода. |
|
Очистите соединения трубопровода от песка, пыли и т.п. |
Подводящий трубопровод вставляйте до упора в гнездо в блоке
цилиндров. |
Снятое уплотнительное кольцо повторно не используется и подлежит
замене новым. |

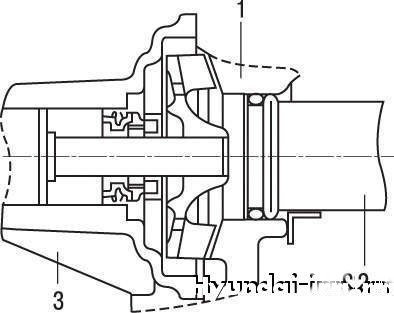

Рисунок
2.113. Установка насоса охлаждающей жидкости: 1
– блок цилиндров; 2 -подводящий трубопровод; 3 –
насос охлаждающей жидкости |
|
|
Вставьте уплотнительное кольцо в канавку на конце подводящего
трубопровода, смочите уплотнительное кольцо охлаждающей
жидкостью и присоедините подводящий трубопровод к блоку
цилиндров (рисунок
2.113). |
Центробежный насос системы охлаждения |
Слейте охлаждающую жидкость и отсоедините от насоса патрубок
подводящего трубопровода. |
Снимите ремень привода и шкив насоса. |
Снимите крышки привода газораспределительного механизма и
обводной ролик ремня привода газораспределительного механизма. |
Отверните болты крепления насоса и снимите натяжную планку
генератора. |
Рисунок
2.114. Центробежный насос системы охлаждения: 1
– нижняя планка генератора; 2 – насос; |
3 – прокладка; 4 – шкив насоса; 5 –
приводной ремень |
|
|
Проверка технического состояния |
Проверьте все детали на наличие трещин, повреждений или износа и
при необходимости замените насос. |
Проверьте подшипник насоса на наличие повреждений, повышенного
шума и заедания, при необходимости замените насос в сборе. |
Проверьте насос на наличие утечек жидкости. Утечки указывают на
негерметичность уплотнений вала насоса. При наличии утечек
замените насос. |
Очистите поверхности сопряжения насоса и блока цилиндров. |

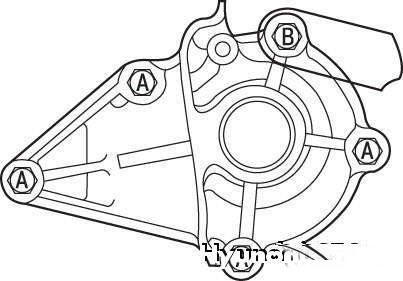

Рисунок
2.115. Болты крепления насоса охлаждающей
жидкости к блоку цилиндров |
|
|
Установите насос с новой прокладкой и затяните болты крепления
(рисунок
2.115) указанным моментом. |
Момент затяжки болтов крепления водяного насоса к
блоку цилиндров, Н·м: |

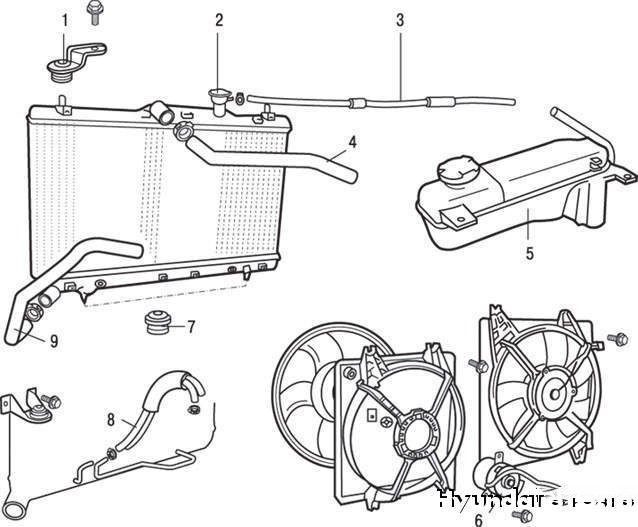

Рисунок
2.116. Радиатор системы охлаждения: 1 – верхняя
опора радиатора; 2 – пробка радиатора; 3 – шланг
расширительного бачка; 4 – подводящий шланг
радиатора; 5 – расширительный бачок; 6 –
электродвигатель вентилятора; 7 – нижняя упругая
опора; 8 – шланги охладителя масла (автомобили с
автоматической коробкой передач); 9 – отводящий
шланг радиатора |
|
|
Установите натяжной ролик и ремень привода
газораспределительного механизма. Отрегулируйте натяжение ремня
привода газораспределительного механизма. Установите крышки
привода газораспределительного механизма. |
Установите шкив насоса охлаждающей жидкости и ремень привода,
отрегулируйте натяжение ремня. |
Залейте в систему охлаждающую жидкость. |
Пустите двигатель и убедитесь в отсутствии утечек охлаждающей
жидкости. |
Радиатор системы охлаждения |

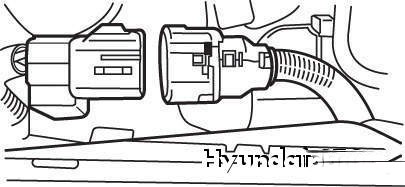

Рисунок
2.117. Разъем электродвигателя вентилятора
системы охлаждения |
|
|
Установите ручку переключателя температуры в положение,
соответствующее максимальной температуре подаваемого в салон
воздуха. |

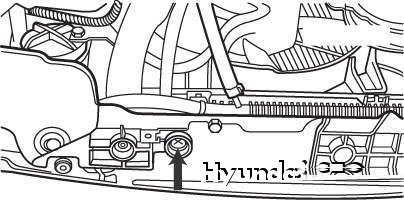

Рисунок
2.118. Пробка сливного отверстия радиатора |
|
|
Ослабьте затяжку пробки сливного отверстия радиатора (рисунок
2.118) и слейте охлаждающую жидкость. |

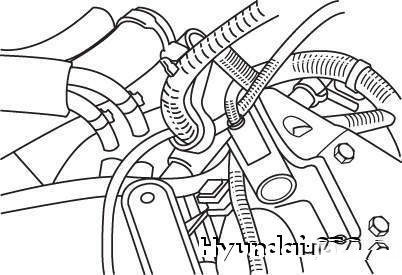

Рисунок
2.119. Отсоединение от автоматической коробки
передач шлангов охладителя масла |
|
|
На автомобилях с автоматической коробкой передач отсоедините от
коробки передач шланги маслоохладителя (рисунок
2.119). |
Заглушите отверстия шлангов охладителя масла и
штуцеров коробки передач для предотвращения вытекания
масла и для защиты системы от загрязнения. |
|

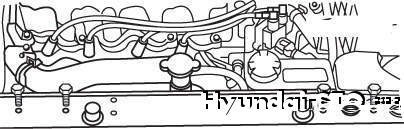

Рисунок
2.120. Болты крепления радиатора Снимите
радиатор вместе с электровентилятором. |
|
|
Снимите радиатор вместе с электровентилятором. |
Снимите электровентилятор с радиатора. |
Проверка технического состояния |
Проверьте радиатор на отсутствие погнутых или сломанных пластин. |
Проверьте радиатор на отсутствие следов коррозии, повреждений и
накипи. |
Проверьте шланги радиатора на отсутствие трещин, повреждений и
ухудшение свойств материала. |
Проверьте расширительный бачок на отсутствие повреждений. |
Проверьте исправность пружины пробки радиатора. |
Проверьте давление открытия клапана пробки радиатора с помощью
приспособления для проверки системы охлаждения. |
Проверьте прокладку пробки радиатора на отсутствие трещин и
повреждений. |
Залейте в радиатор и расширительный бачок чистую охлаждающую
жидкость. |
Пустите и прогрейте двигатель до открытия клапана термостата. |
Снимите пробку радиатора и долейте охлаждающую жидкость до
кромки наливной горловины, затем долейте жидкость в
расширительный бачок до верхней метки («МАХ»). |
Убедитесь в отсутствии утечек жидкости из радиатора, через
шланги и соединения. |
