Hyundai Getz.
Центробежный насос системы охлаждения двигателя 1,3 л

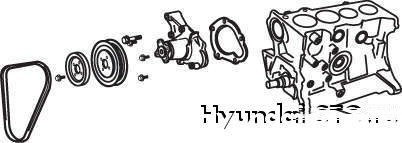

Рисунок
2.93. Центробежный насос системы охлаждения
двигателя рабочим объемом 1,3 л |
|
|
Центробежный насос системы охлаждения двигателя рабочим объемом
1,3 л показан на рисунок
2.93. |

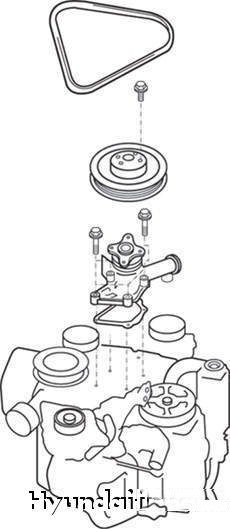

Рисунок
2.94. Центробежный насос системы охлаждения
двигателя рабочим объемом 1,1 л |
|
|
Центробежный насос системы охлаждения двигателя рабочим объемом
1,1 л показан на рисунок
2.94. |
Слейте охлаждающую жидкость и отсоедините от насоса патрубок
подводящего трубопровода. |
Снимите ремень привода и шкив насоса. |
Снимите крышки привода газораспределительного механизма. |
Отверните болты крепления насоса и снимите натяжную планку
генератора. |
Снимите насос с блока цилиндров. |
Проверка технического состояния |
Проверьте все детали на наличие трещин, повреждений или износа и
при необходимости замените насос. |
Проверьте подшипник насоса на наличие повреждений, повышенного
шума и заедания, при необходимости замените насос в сборе. |

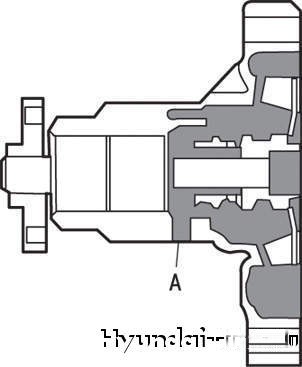

Рисунок
2.95. Насос охлаждающей жидкости |
|
|
Проверьте насос на наличие утечек жидкости. Утечки через
отверстие А (рисунок
2.95) указывают на негерметичность уплотнений вала насоса.
При наличии утечек замените насос. |
Очистите поверхности сопряжения водяного насоса и блока
цилиндров. |
Установите крышки привода газораспределительного механизма. |
Установите шкив водяного насоса и ремень привода, отрегулируйте
натяжение ремня привода. |
Залейте в систему охлаждающую жидкость. |
Пустите двигатель и убедитесь в отсутствии утечек жидкости. |

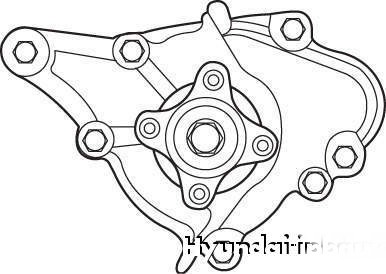

Рисунок
2.96. Болты крепления насоса охлаждающей
жидкости двигателей рабочим объемом 1,3 л |
|
|

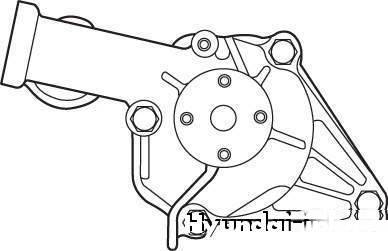

Рисунок
2.97. Болты крепления насоса охлаждающей
жидкости двигателей рабочим объемом 1,1 л |
|
|
Установите водяной насос с новой прокладкой и затяните болты
крепления (рисунок
2.96 и 2.97)
водяного насоса к блоку цилиндров двигателей рабочим объемом 1,3
л моментом 12–15 Н·м, двигателей объемом 1,1 л – 8–10 Н·м
(длина болта 28 мм). |
Установите ремень привода газораспределительного механизма.
Отрегулируйте его натяжение. |
