Электросхемы. Cистема ABS - Hyundai Solaris

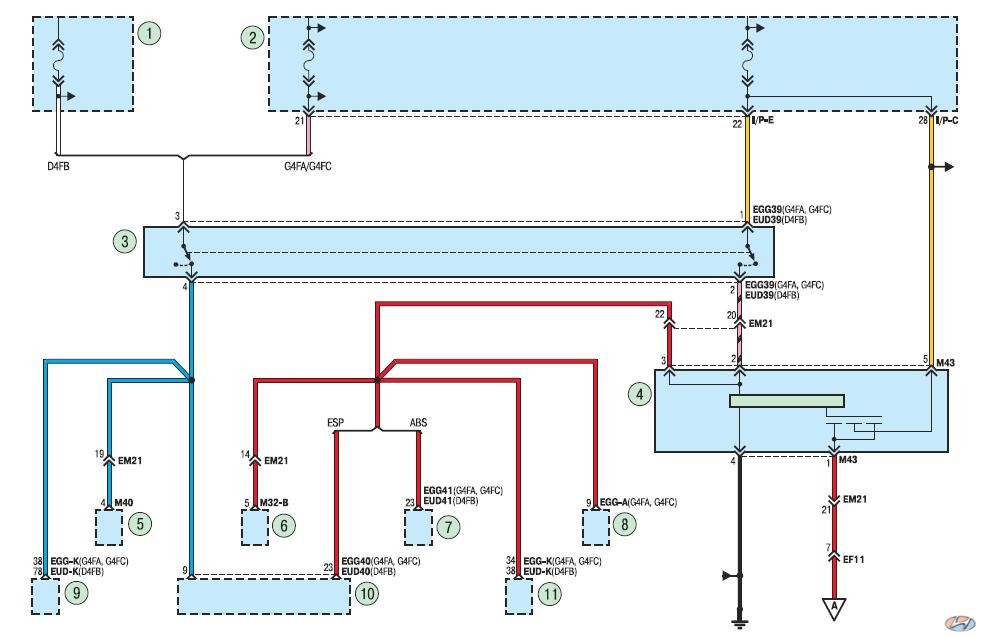

Схема 17. Cистема ABS: 1 – монтажный блок в моторном отсеке; 2 – монтажный блок в салоне автомобиля; 3 – выключатель стоп-сигнала; 4 – реле ламп стоп-сигнала; 5 – модуль контроля включения блокировки руля; 6 – электронный ключ зажигания; 7 – гидроэлектронный модуль ABS; 8 – модуль управления трансмиссией; 9, 11 – электронный блок управления двигателем; 10 – модуль управления системой ESP.
