Электросхемы. Электростеклоподъемники передней пассажирской и задних дверей - Hyundai Solaris

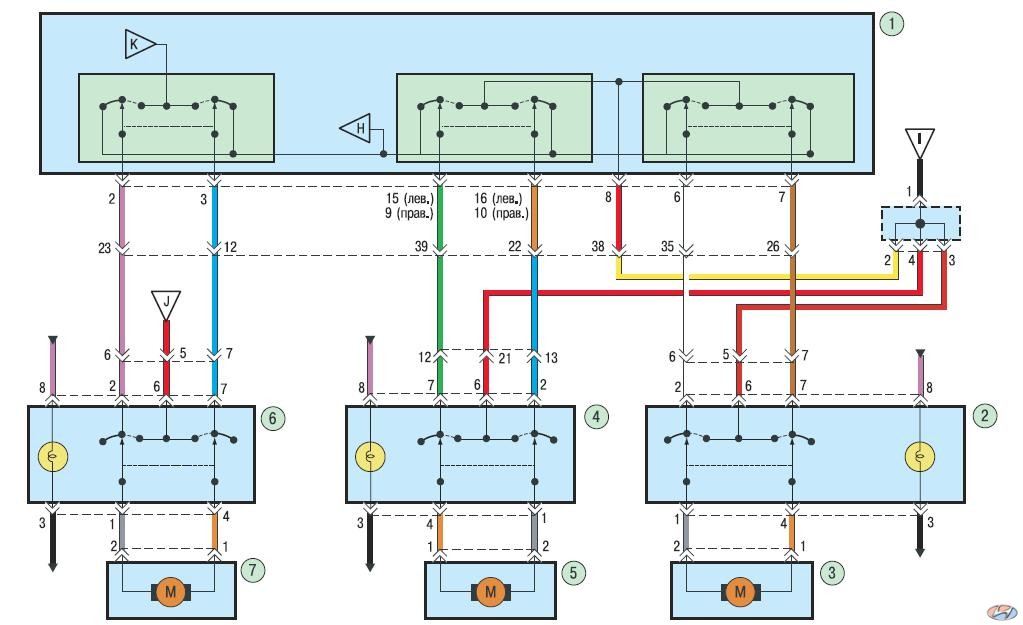

Схема 25. Электростеклоподъемники передней пассажирской и задних дверей (без интеллектуального модуля привода стеклоподъемников): 1 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей; 2 – клавиша управления электростеклоподъемником правой задней двери; 3 – электродвигатель стеклоподъемника правой задней двери; 4 – клавиша управления электростеклоподъемником передней пассажирской двери; 5 – электродвигатель стеклоподъемника передней пассажирской двери; 6 – клавиша управления электростеклоподъемником левой задней двери; 7 – электродвигатель стеклоподъемника передней пассажирской двери.
