Электросхемы. Блок-фара. Хендай Солярис

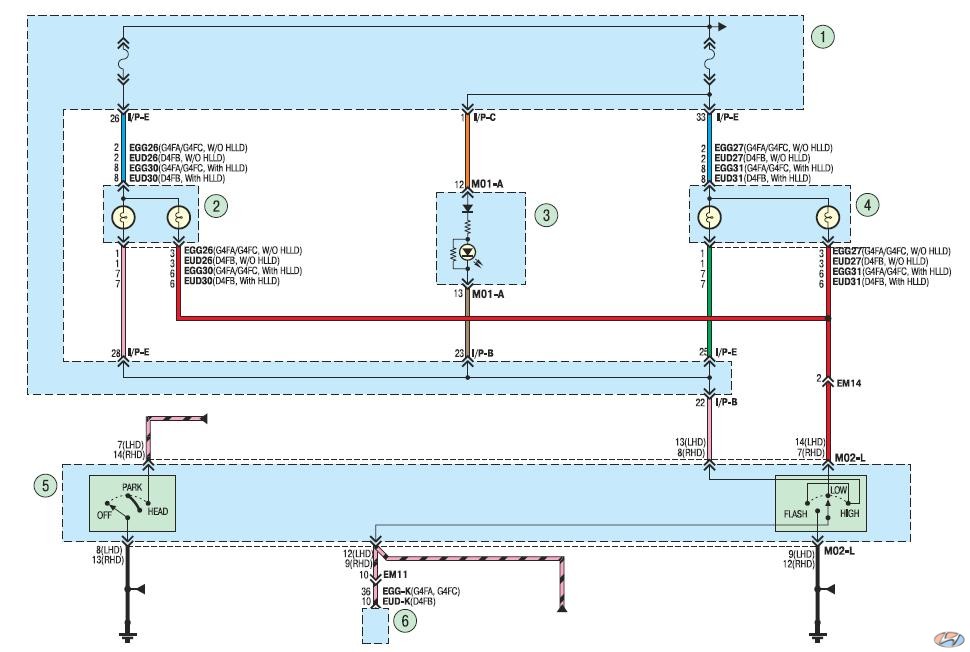

Схема 15. Блок-фара: 1 – монтажный блок в салоне автомобиля; 2 – лампы ближнего и дальнего света левой фары; 3 – комбинация приборов; 4 – лампы ближнего и дальнего света правой фары; 5 – подрулевой переключатель наружного освещения и указателей поворота; 6 – электронный блок управления двигателем.
