Электросхемы. Система зарядки с AMS - Hyundai Solaris

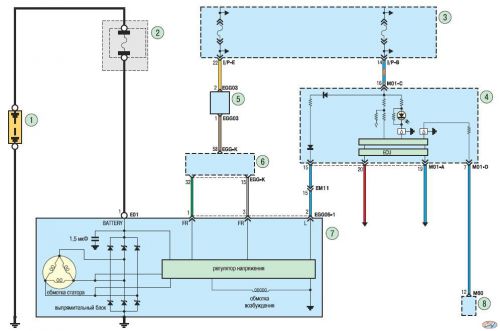

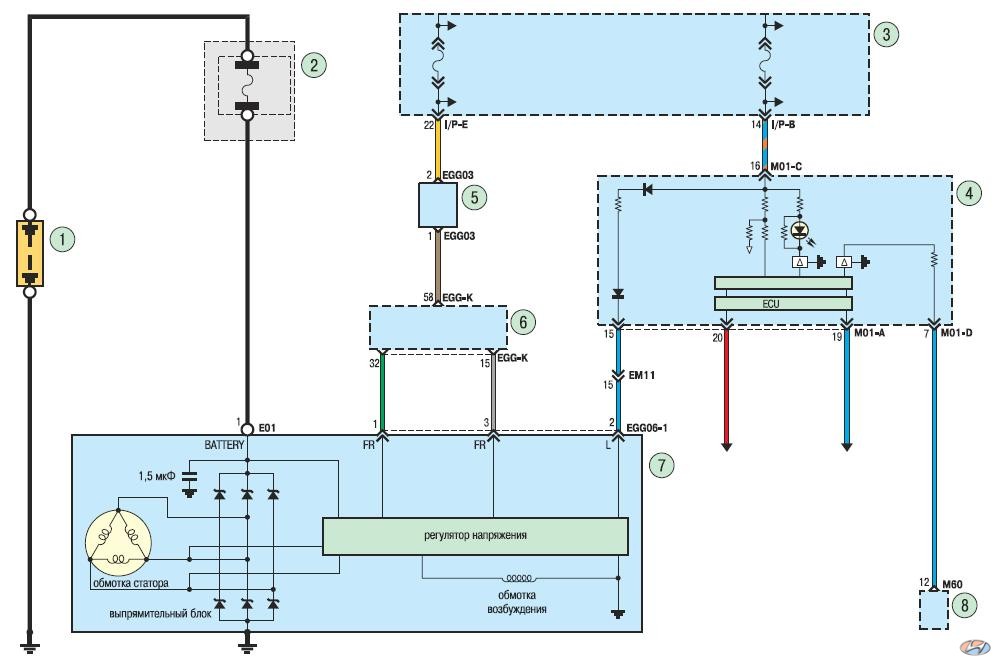

Схема 6. Система зарядки с AMS: 1 – аккумуляторная батарея; 2 – монтажный блок в моторном отсеке; 3 – монтажный блок в салоне автомобиля; 4 – комбинация приборов; 5 – система управления генератором (AMS); 6 – электронный блок управления двигателем; 7 – генератор; 8 – модуль управления подушками безопасности.
