Электросхемы - Хендай Солярис
Электросхемы. Система управления двигателем - Hyundai Solaris

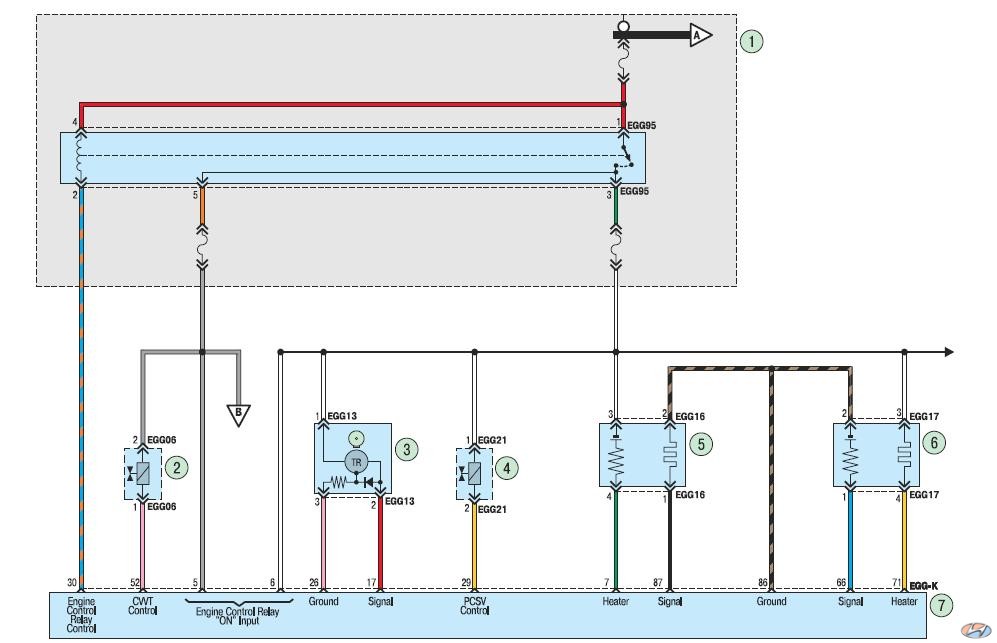

Схема 1а. Система управления двигателем: 1 – монтажный блок в моторном отсеке; 2 – электромагнитный клапан (ЭМК) системы изменения фаз газораспределения (CVVT); 3 – датчик положения распределительного вала; 4 – ЭМК системы улавливания паров топлива; 5 – управляющий датчик концентрации кислорода; 6 – диагностический датчик концентрации кислорода; 7 – электронный блок управления двигателем.

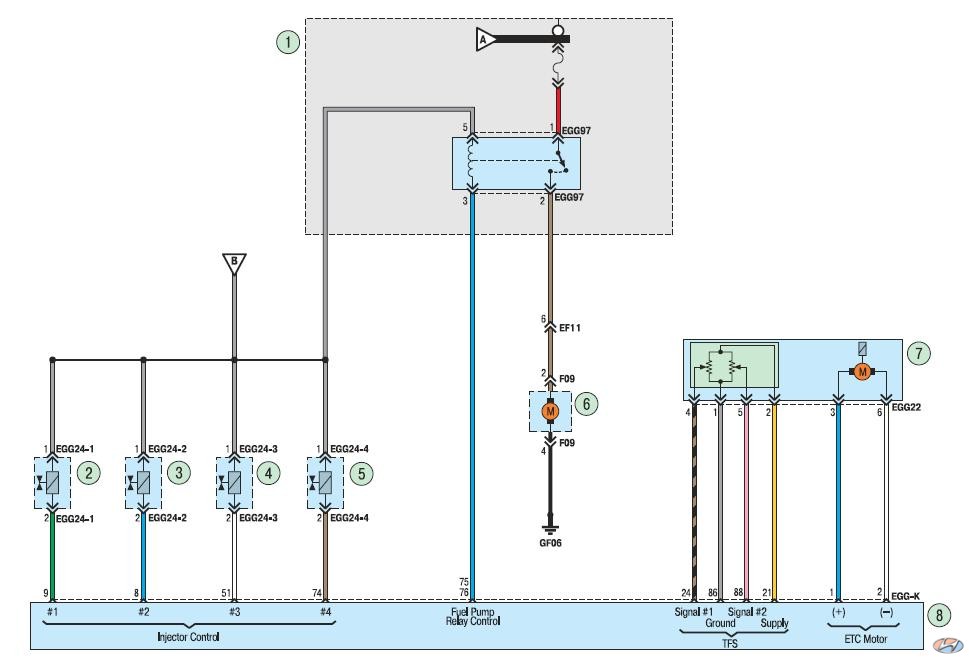

Схема 1б. Система управления двигателем: 1 – монтажный блок в моторном отсеке; 2, 3, 4, 5 – форсунки; 6 – датчик уровня топлива и топливный модуль; 7 – дроссельный узел; 8 – электронный блок управления двигателем.

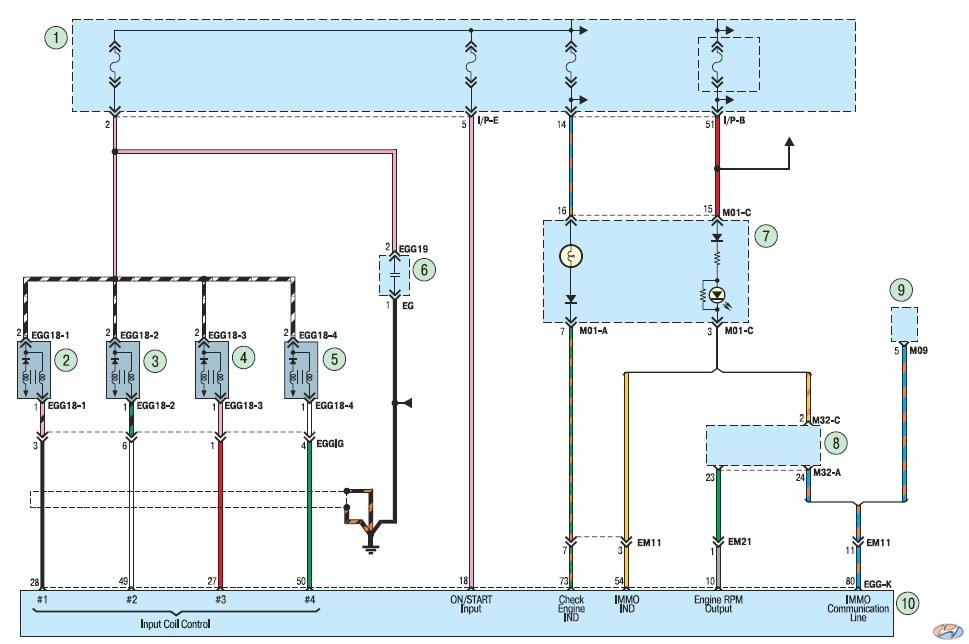

Схема 1в. Система управления двигателем: 1 – монтажный блок в моторном отсеке; 2, 3, 4, 5 – катушки зажигания; 6 – конденсатор; 7 – комбинация приборов; 8 – электронный ключ зажигания; 9 – модуль иммобилизатора; 10 – электронный блок управления двигателем.

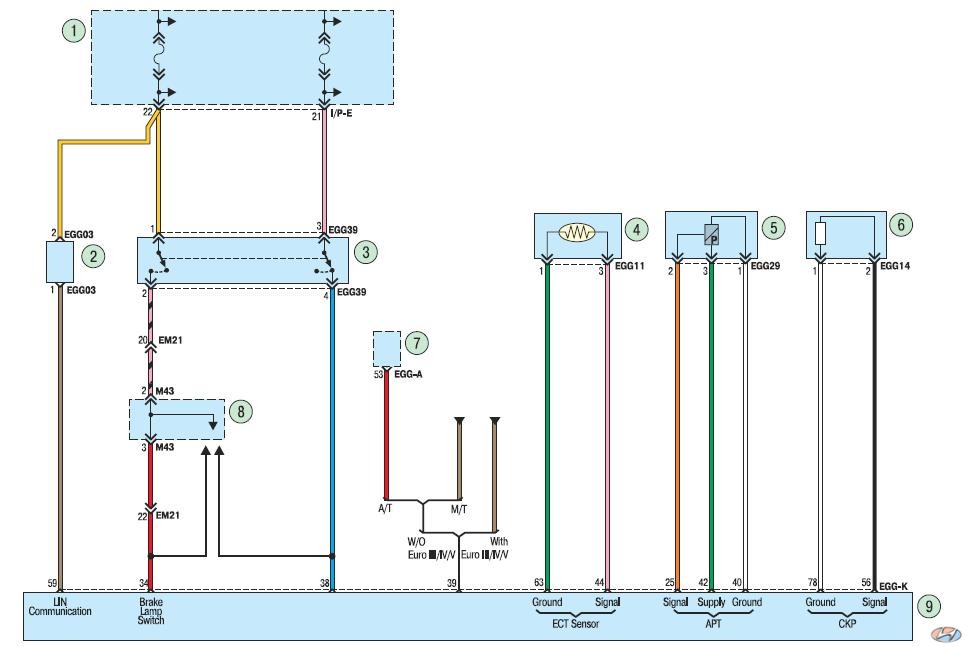

Схема 1г. Система управления двигателем: 1 – монтажный блок в салоне автомобиля; 2 – система управления генератором (AMS); 3 – выключатель стоп-сигнала; 4 – датчик температуры охлаждающей жидкости; 5 – датчик давления в системе кондиционирования; 6 – датчик положения коленчатого вала; 7 – модуль управления трансмиссией; 8 – реле стоп-сигнала; 9 – электронный блок управления двигателем. Схема 2. Система пуска двигателя без электронного ключа: 1 – аккумуляторная батарея; 2 – монтажный блок в моторном отсеке; 3 – выключатель (замок) зажигания; 4 – монтажный блок в салоне автомобиля; 5 – модуль управления зажиганием; 6 – селектор автоматической коробки передач; 7 – стартер; 8, 9 – электронный блок управления двигателем. Схема 3. Система пуска двигателя с электронным ключом: 1 – аккумуляторная батарея; 2 – монтажный блок в моторном отсеке; 3 – электронный блок управления двигателем; 4 – селектор автоматической коробки передач; 5 – монтажный блок в салоне автомобиля; 6 – кнопка пуска и остановки двигателя; 7 – стартер; 8 – электронный блок управления двигателем; 9 – модуль управления кнопкой пуска и остановки двигателя.
