Hummer H1 (2006+). Manual - part 396





12-260

Electrical System

______________________________________________________

C81/ 24 WAY ENGINE CONNECTOR HARNESS LOCATION: ON TOP OF ENGINE

PIN

CKT

COLOR

DESCRIPTION

A1

--

--

--

A2

--

--

--

A3

105

BR/WH

EGR valve position signal

A4

--

--

--

A5

--

--

--

A6

612

WH/BK

Baro pressure (5 volt signal)

A7

255

OR/BK

Baro sensor

A8

613

GY/BK

Baro sensor signal

B1

212

DG

SAE J1939 CAN LO

B2

--

--

--

B3

107

BK

EGR stepper motor

B4

362

DB

Turbocharger vane position control solenoid valve high

B5

363

WH

Turbocharger vane position control solenoid valve low

B6

367

GY

5v Ref for the turbo vein position sensor

B7

369

BR

VNT position sensor

B8

368

WH

VNT valve position

C1

211

YL

SAE J1939 CAN HI

C2

C3

106

GY

EGR valve (5 volt signal)

C4

108

OR/BK

EGR valve high control

C5

109

LG/BK

EGR valve low control

C6

614

GY

MAP sensor (5 volt signal)

C7

616

OR/BK

MAP

C8

615

LG

MAP sensor signal

_____________________________________________________

 Electrical System  12-261

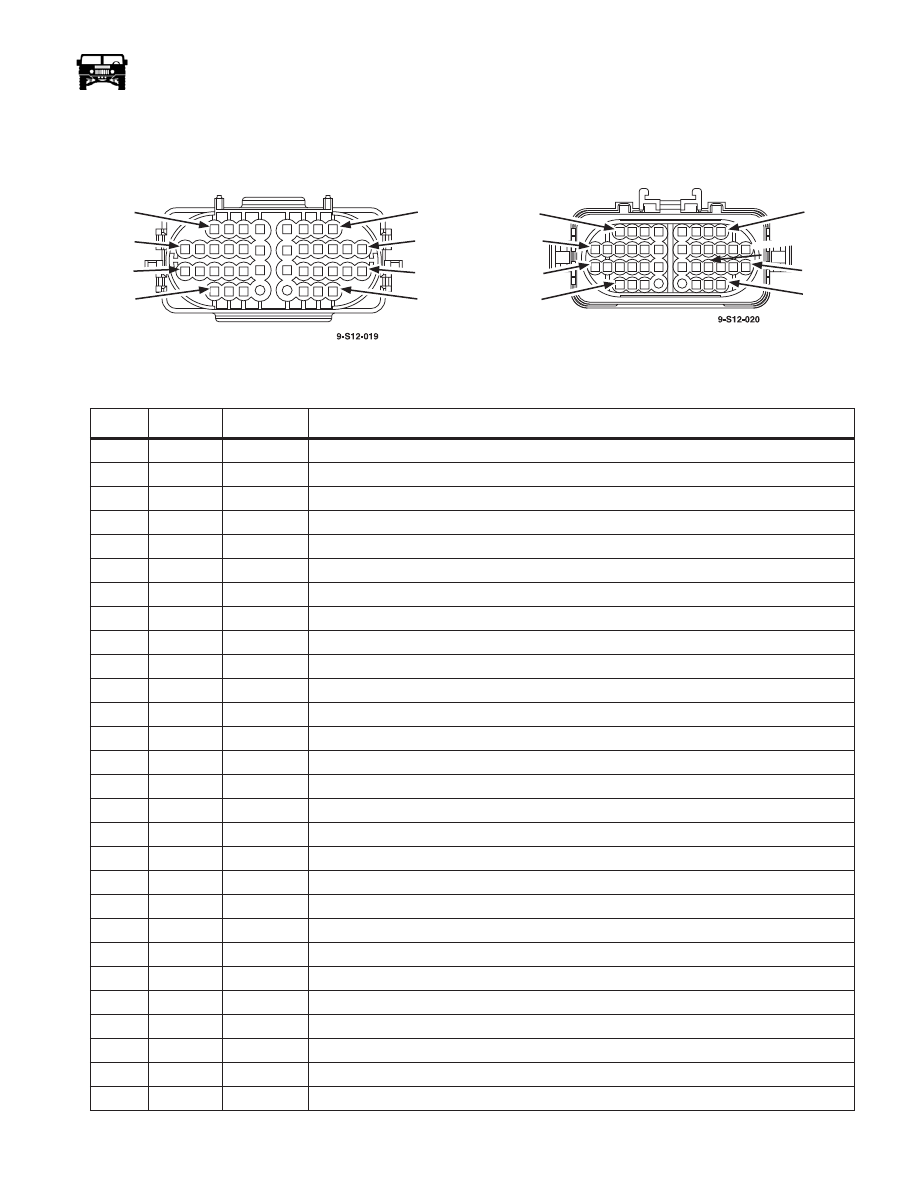

C82/ 40 WAY ENGINE CONNECTOR HARNESS LOCATION: ON TOP OF ENGINE

PIN

CKT

COLOR

DESCRIPTION

A1

239

PK

Engine ignition feed

A2

--

--

--

A3

--

--

--

A4

1042

RD

Ignition 1 voltage

A5

1042

RD

Ignition 1 voltage

A6
Female

BR

Not used

A7

623

YL

Engine coolant temperature signal

A8

624

GY

Coolant temperature sensor

B1

631

LG/BK

Fuel injector 2 request

B2

636

RD/BK

Injector 7 request

B3

1254

RD

CAM sensor (5 volt signal)

B4

1253

BR/WH

Cam sensor signal ref 4X

B5

156

PK/BK

Cam sensor ground

B6

--

--

--

B7

--

--

--

B8

1258

YL/BK

Crank sensor

B9

1256

DB/WH

Crank sensor signal

B10

1257

LG

Crank shaft sensor signal

B11

635

YL/BK

Fuel injector 6 request

B12

632

PK/BK

Injector 3 request

C1

630

BK

Fuel injector 1 request

C2

634

BK/WH

Injector 5 request

C3

508

TN

Fuel rail pressure sensor (5 volt signal)

C4

507

OR/BK

Fuel rail pressure signal

C5

509

YL

Fuel pressure regulator sensor signal

C6

--

--

--

C7

--

--

--

C8

660

LB

Engine speed signal to FICM

C9

511

YL

Fuel pressure regulator solenoid control

PIN A1

PIN B1

PIN C1

PIN D1

PIN B12

PIN C12

PIN D8

CAV A8

CAV B12

CAV C12

CAV D8

CAV A1

CAV B1

CAV C1

CAV D1

PIN A8

 MALE

 FEMALE

12-262

Electrical System

______________________________________________________

C10

510

PP/WH

Fuel pressure regulator solenoid control

C11

637

DB/BK

Fuel injector 8 request

C12

633

LB/BK

Injector 4 request

D1

324

YL

Fuel temperature sensor signal

D2

1252

BR

Fuel temperature sensor

D3

--

--

--

D4

--

--

--

D5

--

--

--

D6

619

TN/WH

Oil pressure sensor signal

D7

618

BK

Engine oil pressure

D8

617

GY

Engine oil pressure (5 volt signal)

PIN

CKT

COLOR

DESCRIPTION

_____________________________________________________

 Electrical System  12-263

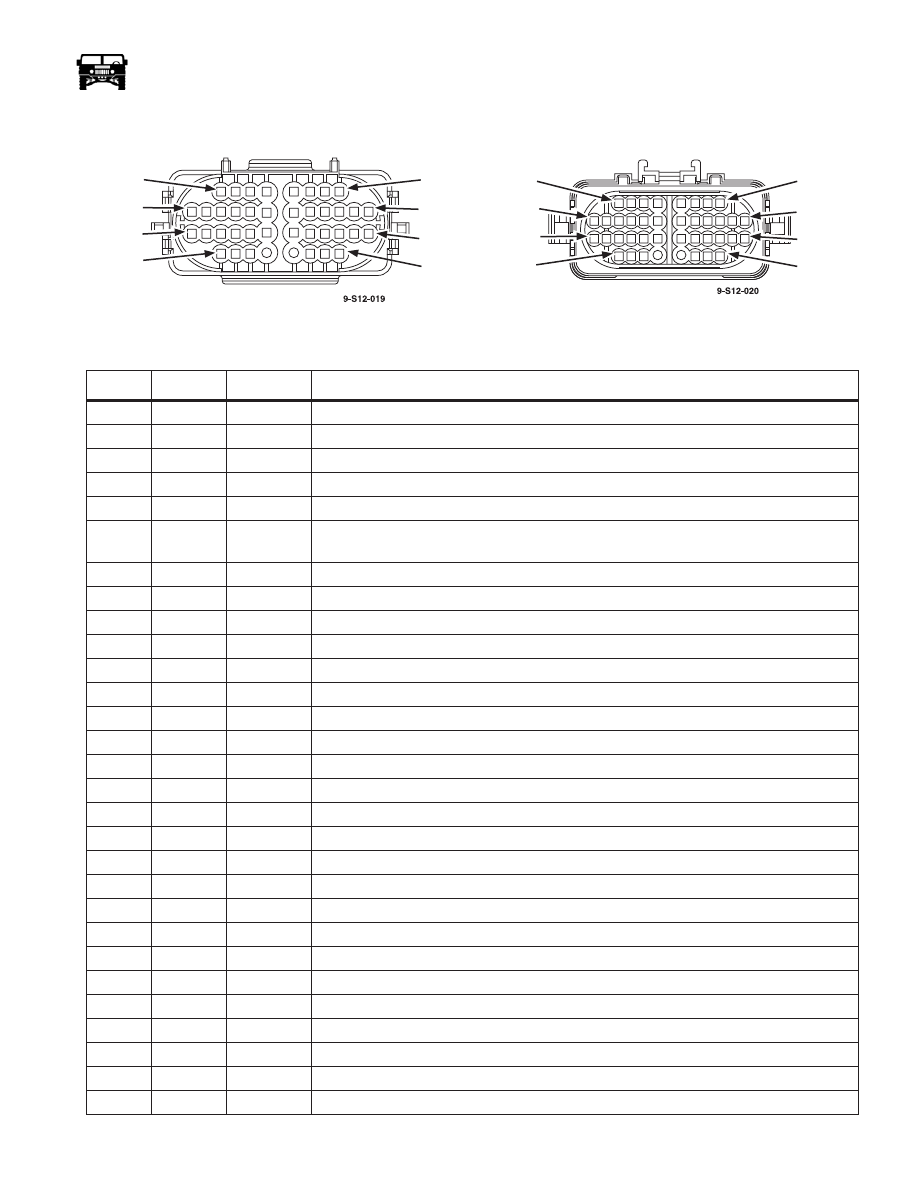

C83/ 40 WAY TRANSMISSION CONNECTOR HARNESS LOCATION: ON DRIVERS SIDE OF
ENGINE

PIN

CKT

COLOR

DESCRIPTION

A1

769

DB

Fluid pressure switch signal C

A2

770

PK

Fluid pressure switch signal D

A3

771

WH

Fluid pressure switch signal E

A4

782

TN

+12 volt reference

A5

783

DG

TCC PWM solenoid supply voltage

A6

772

DG

Fluid pressure switch reverse signal

A7

591

DB

Transmission range switch signal A

A8

590

YL

Transmission range switch signal B

B1

592

GY

Transmission range switch signal C

B2

593

WH

Transmission range switch signal P

B3

923

TN

TFT sensor signal

B4

493

OR

Transmission Turbin speed switch signal

B5

494

DB

Transmission turbine speed switch low reference

B6

331

WH

Crank request

B7

298

BR

Backup light switch feed

B8

497

YL

Vehicle speed sensor high

B9

498

DG

Vehicle speed sensor low

B10

495

TN

AT ISS High signal

B11

496

OR

AT ISS low signal

B12

594

DG

Ground

C1

272

YL

Trans ID

C2

773

YL

PPC solenoid A valve high control

C3

774

WH

PPC solenoid A valve low control

C4

775

PK

PPC solenoid B valve high control

C5

776

OR

PPC solenoid B valve low control

C6

33

WH

neutral safety switch feed

C7

140

OR

Reverse signal

C8

777

DG

Shift solenoid C valve control

PIN A1

PIN B1

PIN C

PIN D1

PIN A8

PIN B12

PIN C12

PIN D8

CAV A8

CAV B12

CAV C12

CAV D8

CAV A1

CAV B1

CAV C1

CAV D1

 FEMALE

 MALE
