HOWO Sinotruk - Инструкция по эксплуатации - часть 1

ТЯЖЁЛЫЙ ГРУЗОВОЙ

АВТОМОБИЛЬ HOWO
ТОО "Корпорация Китайских тяжелых автомобилей"

Нумерация автомобиля
Для вашего удобства в эксплуатации обслуживания вашего автомобиля, просим точно и в полном объеме заполнить нумерацию автомобиля:

Тип автомобиля:_

Номер VIN автомобиля:_

Номер двигателя:_

Дата продажи автомобиля:_

Внимание: 1. На верхней части кабины автомобиля имеется отметка паспорт и тип

автомобиля (необходимо открыть штору радиатора).

2. Номер VIN автомобиля отбито на вертикальном листе, продольной рамы осевой линии передней оси.

3. На нижней части компрессора корпуса двигателя есть клеймо номер двигателя.

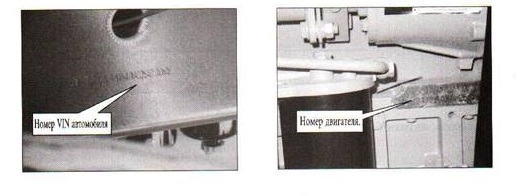

Смотри на рисунке:

Инструкция по эксплуатации:

До эксплуатации автомобиля просим внимательно изучить данную инструкцию.

Данная инструкция для пояснения по эксплуатации и ухода тяжелых автомобилей серии ХОВО.

Данная инструкция предоставлена вам по техническим материалам, эксплуатации, конструктивные характеристики, уход и регулировка тяжелых автомобилей марки HOWO. На основании компоновки купленный вами автомобиль, из данной книжки можно найти соответствующий комплект технических материалов и пункты внимания, по эксплуатации частей двигателя с ABS.

Для нормальной эксплуатации автомобиля, для гарантирования срока службы и

экономической эффективности, необходимо строго соблюдать все требования и установки по эксплуатации и обслуживанию по данной инструкции.

При эксплуатации автомобиля необходимо пользоваться качественными частыми

топливами. Все топлива и масла должны соответствовать с требованиями данной

инструкции.

При поломки автомобиля, просим вас связаться со станцией технического

обслуживания дочерних компании китайской корпорации торговою отдела. Для вас мы

предоставим эффективное и своевременное обслуживание.

Мы вам предоставляем самую новую инструкцию по эксплуатации и обслуживанию автомобиля. В виду не прерывного усовершенствования продукции, не будут дополнительные сообщения и данной инструкции.

ТОО "Корпорация Китайских тяжелых автомобилей"

Январь 2005 год.
Предупреждение по эксплуатации автомобиля:

1. До опрокидывания кабины обязательно открыть шторку радиатора.

2. При производстве сварочных работ, вблизи автомобиля обязательно отсоединить аккумулятор и отключиться от всех радио блоков (команда - контроль, привод, приборы с ABS: ECU) соединительные розетки электромеханических радио блоков.

Оглавление
Глава I: Эксплуатация автомобиля.

1. Внутренняя оснащенность кабины. ................................................

I. Управление автомобилем. .....................................................

1. При открытии двери снаружи ................................................

2. При открытии двери с внутренней стороны .............................

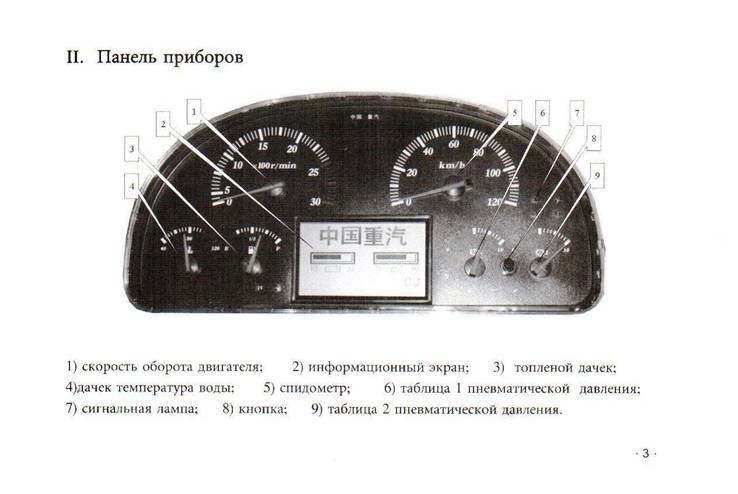

И. Панель приборов ..............................................................

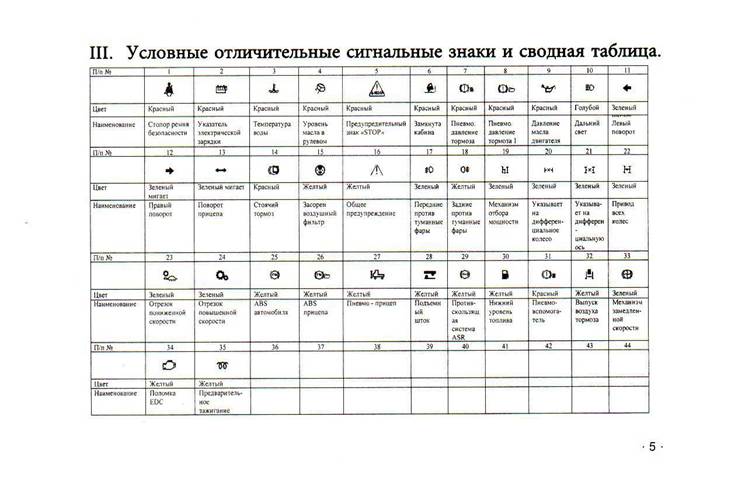

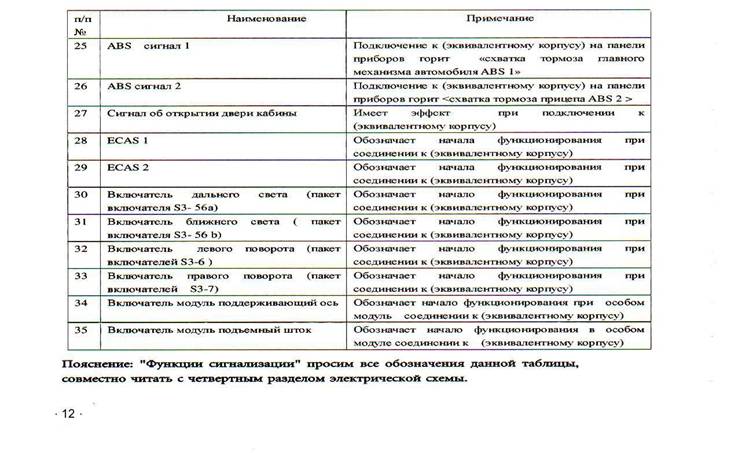

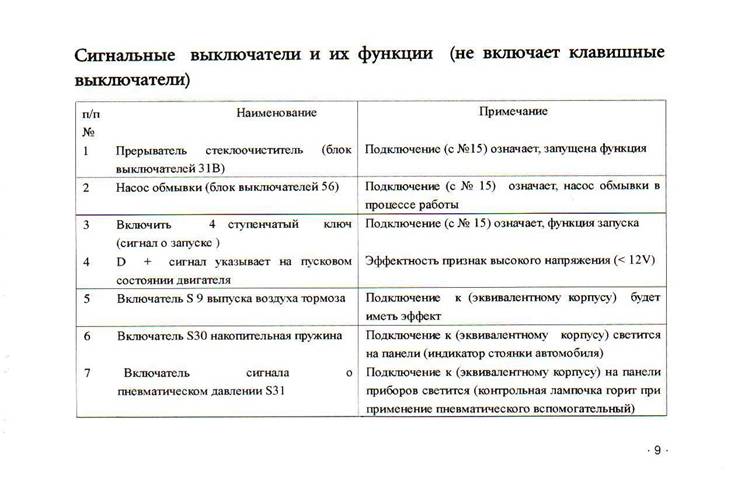

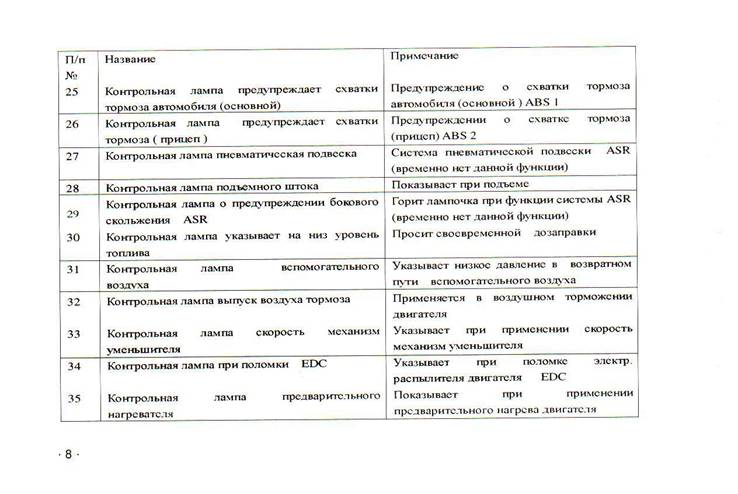

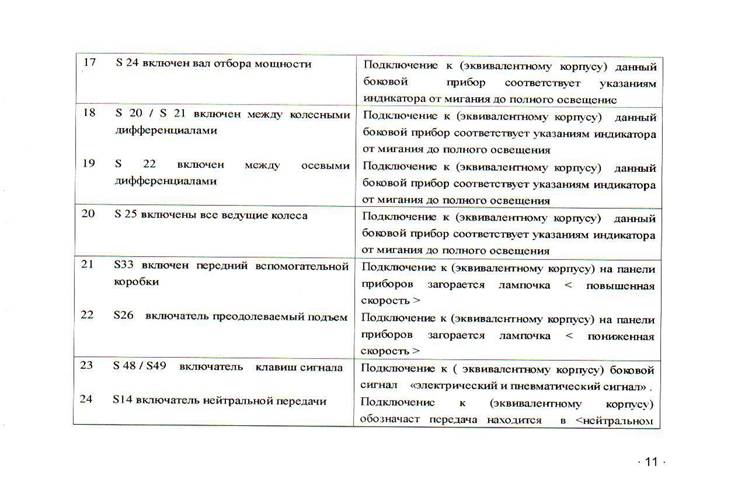

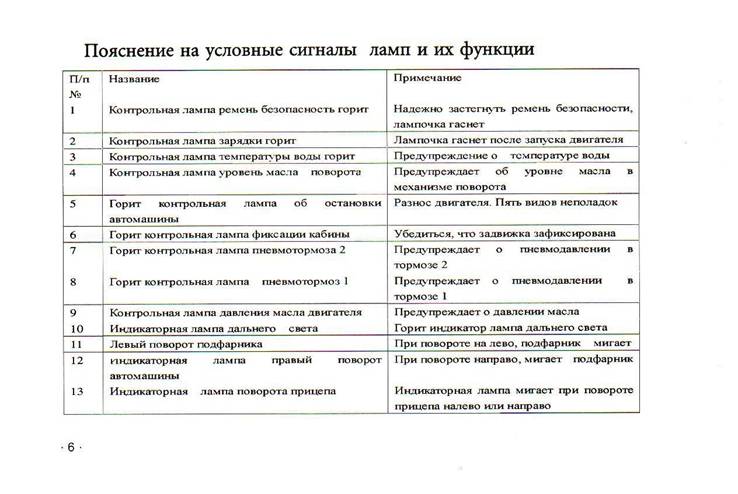

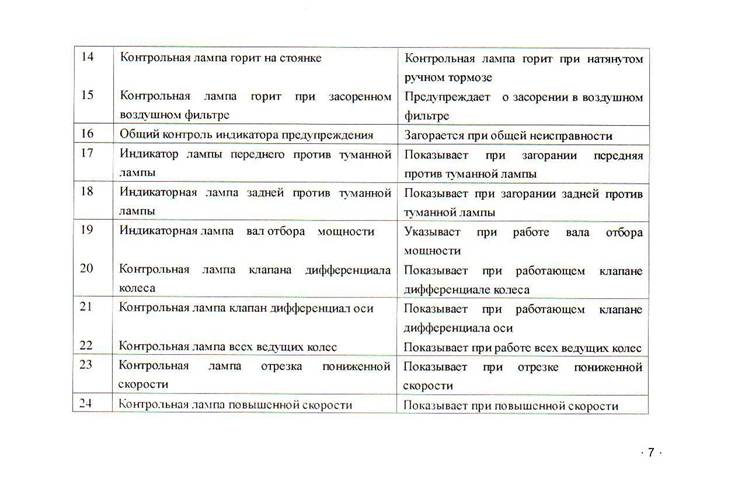

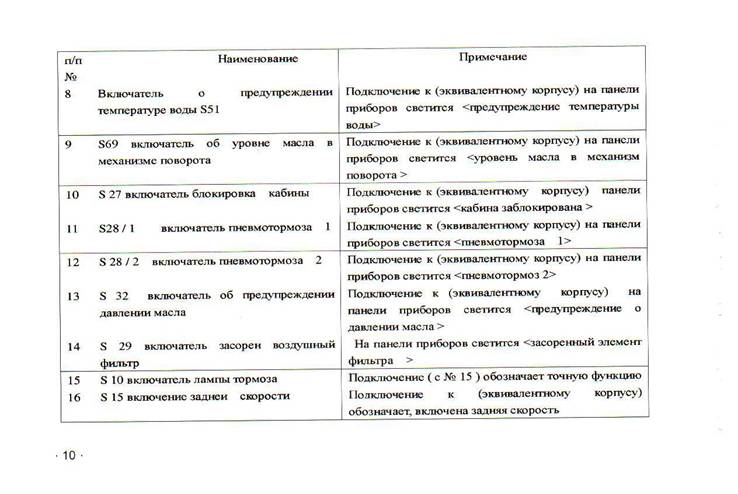

III. Условные отличительные сигнальные знаки и сводная таблица.

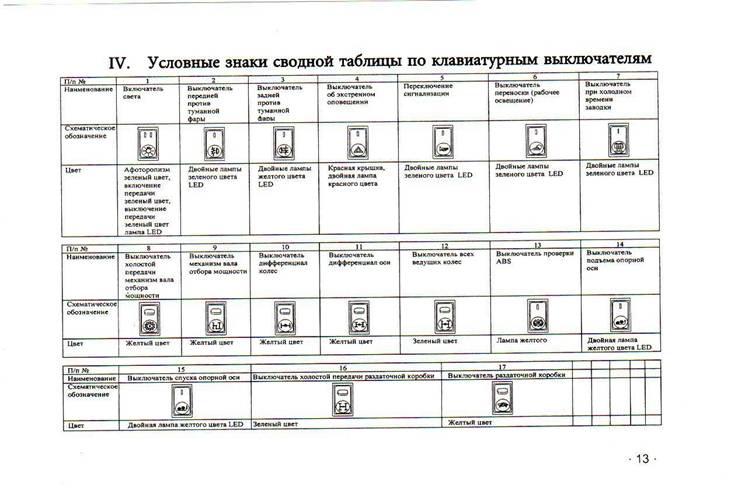

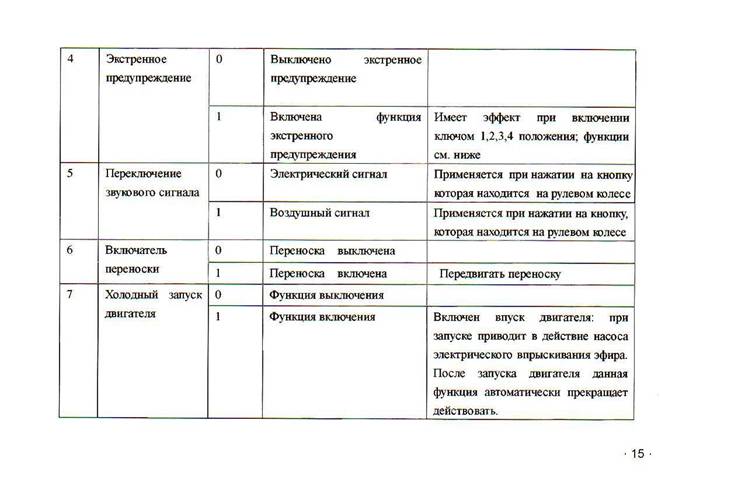

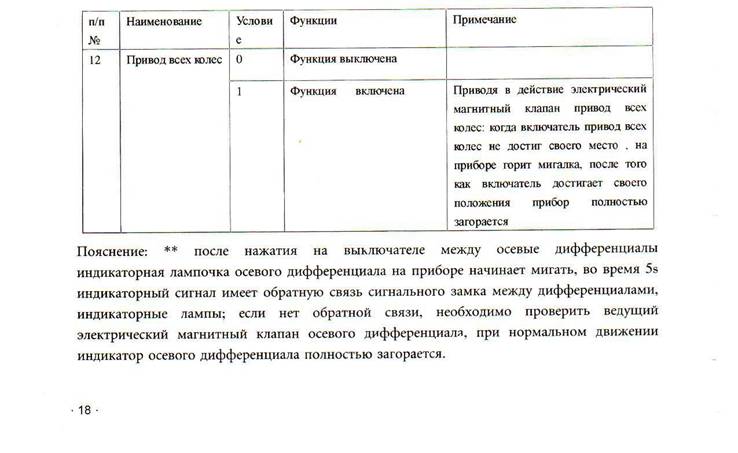

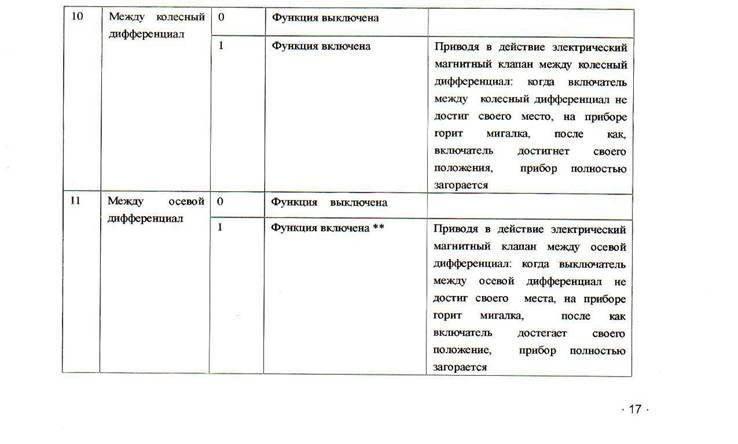

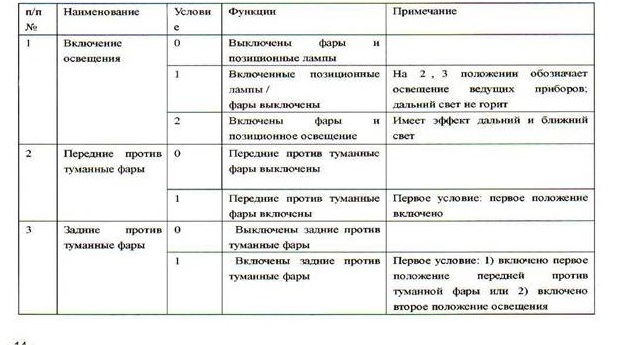

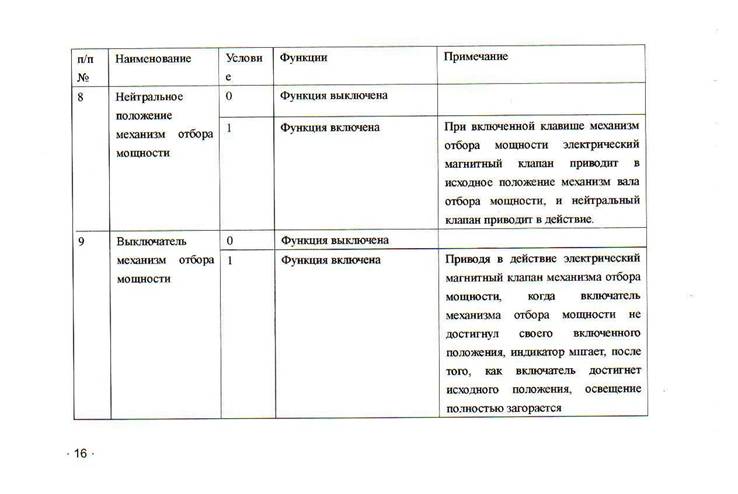

IV. Условные знаки сводной таблицы по клавиатурным выключателям.

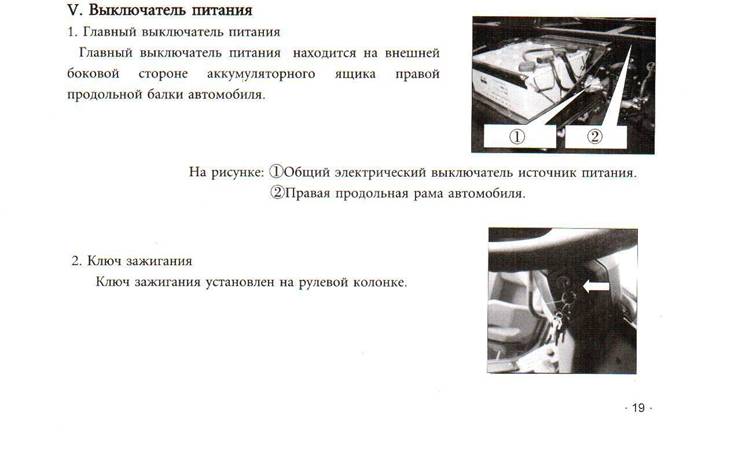

V. Выключатель питания .......................................................

1. Главный выключатель питания ............................................

2. Ключ зажигания ................................................................

VI. Набор выключателей .......................................................

1. Управление ламп поворота .................................................

2. Экстренное предупреждение .................................................

3. Управление передними фарами ..............................................

4. Управление стеклоочистителем ..............................................

5. Кнопка сигнала .............................................................................. 23

VII. Управление внутреннего освещения и против туманной фары ............... 24

1. Управление передних против туманных фар .......................................... 25

2. Управление задних против туманных фар ............................................. 25

3. Внутреннее освещение автомобиля ...................................................... 25

VIII. Кресло .................................................................................... 26

1. Основные технические параметры ...................................................... 27

2. Способ применения ........................................................................ 27

ЕХ. Рукоятка переключения скоростей (коробка передач) ........................... 29

X. Клапан ручного тормоза (тип тормозного механизма машины: пружинный с

накопительной энергией) ........................................................................ 30

XI. Другое внутреннее оборудование ...................................................... 31

1. Ящик для ОТХОДОВ ........................................................................... 31

2. Ремень безопасности ........................................................................ 32

3. Лежанка .......................................................................................... 33

2. Подготовительные работы перед началом движения автомобиля. ........................ 34

I. Текущая проверка каждый раз перед выездом автомобиля ........................ 34

II. Запуск двигателя .............................................................................. 40

III. Гасить двигатель (остановка двигателя) ................................................ 43

3. Трогаться и переключение ........................................................................... 44

I. Трогается .......................................................................................... 44

II. Положение и применение рычага переключения механизма скоростей ......... 45

III. Управление дифференциалом ............................................................ 45

IV. Управление в механизме отбора мощности .......................................... 48

V. Управление распределительная коробка (все ведущие колеса автомобиля) ...... 51

VI. Все ведущие колеса автомобиля ......................................................... 53

4. Тормозная система .................................................................................... 55

I. Торможение во время движения ............................................................ 55

П. Вспомогательное торможение ............................................................... 56

III. Аварийный и стоячий автомобильный тормоз ....................................... 57

IV. Тормоз прицепа (для тягача) ............................................................... 58

V. Система управления ABS. .................................................................. 58

VI. Пункты требующие особого внимания во время применения тормозной системы ........ 59

5. Эксплуатация в зимний период .................................................................. 61

I. Охлаждающая система ........................................................................ 61

II. Тормозной механизм ........................................................................ 61

III . Аккумулятор ............................... .................................................. 62

6. Тягач ...................................................................................................... 63

I. Прицеп к автомобилю ........................................................................ 63

II. Отсоединение прицепа ....................................................................... 64

III. Пункты особого внимания ............................................................... 65

7. Замена колес .......................................................................................... 66

8. Обкатка нового автомобиля ........................................................................... 67

9. Система подъема опрокидывания кабины с подвеской .................................... 68

I. Система опрокидывания кабины ............................................................ 68

II. Навеска кабины ................................................................................. 72

Глава II: Уход и эксплуатация основной составляющей части автомобиля.

1.Система рулевого управления ..................................................................... 77

1. Способ применения и регулировка оборудования управления поворота ......... 78

2. Уход за системой поворота .................................................................. 79

3. Техническая характеристика механизма поворота .................................... 81

2.Система управления муфты сцепления ............................................................ 82

I. Общее изложение системы управления муфты сцепления (см. рисунок) ......... 82

II. Рабочие параметры ...........................................................................84

III. Регулировка и управление системы муфты сцепления .............................. 85

IV. Пункты внимания ........................................................................... 87

V. Часто встречающие неисправности и способ их устранения ........................ 89

3.Управление коробки передачи и его применение. ............................................. 90

I. Общая характеристика коробки передач 9JS150T .................................... 90

II. Установка и регулировка системы управления гибкого вала ..................... 92

III. Инструкция по управления коробки передач 9JS150T .............................. 94

IV. Обслуживание коробки передач ......................................................... 98

V. Часто встречающие неполадки и метод их устранения в коробки передач 9JS150T .........102

VI. Другие выборочные параметры коробки передач ....................................104

4.Передний мост HOWO. ..............................................................................105

I. Общее описание конструктивной части с техническими параметрами .........105

II. Тормозной механизм для автоматической регулировки зазора плеча с установкой .........106

III. Регулировка подшипника ступицы колес .............................................107

IV. Момент затяжки основных частей крепежных деталей ...........................108

5.Применение и обслуживание заднего моста HOWO. .......................................109

I. Основные технические характеристики и конструктивная часть ..................109

II. Эксплуатация и регулировка ...............................................................111

III. Уход и смазка .................................................................................113

IV. Момент затяжки основных крепежных деталей ....................................118

V. Часто встречающие поломки и анализ ...................................................120

6.Применение и обслуживание заднего моста STEYR. .......................................125

I. Основные технические параметры .........................................................125

II. Применение и обслуживание ведущего заднего моста ..............................126

III. Предварительная затяжка основных подшипников и шестеренок ...............128

IV. Часто встречающие поломки и их устранение в ведущем заднем мосту ......129

7.Применение и регулировка кондиционера автомобиля. ....................................135

I. Изложение в общих чертах данной системы ..........................................135

II. Инструкция по применению ...............................................................137

III. При применение обратить внимание на следующие пункты .....................139

IV. Обслуживание и ремонт ..................................................................140

V. Диагностика и устранения поломок ......................................................142

Э.Рама. ......................................................................................................147

Глава III: Обслуживание автомобиля

1. Вид обслуживания. ....................................................................................149

2. Промежуточный пробег с очередной проверкой и обслуживанием. .....................149

3. Промежуточный пробег по общей замене масла. .............................................149

4. Основные обслуживающие операции. ............................................................153

Глава IV: Интеллектуальная система управления и основа электрического механизма.

1. Характеристика интеллектуальной системы управления ....................................182

2. Процесс управления и подача предупреждения .............................................183

3. Режим проверки .......................................................................................186

4. Индикаторный экран на информационной панели ..........................................187

1. Экран на автомобиле (нормальная индикаторная информационная панель) ••• 187

2. Выключатель ввода информационного экрана (см. таб.1) ...........................188

3. Экран индикатора по выдачи информации (таб.2) ....................................188

4. Информационное сообщение напоминает о содержании поломки ...............189

5. Параметры индикатора ..................................................................... 189

5. Коммутатор. .......................................................................................... 203

6. Принцип схемы электрической аппаратуры. ................................................ 207

7. Пункты, требующие внимания при выполнении сварочно-ремонтных работ ...... 207

Глава V: Остальное.

1. Принципиальная схема тормоза ............................................................... 227

2. Наглядная таблица ламп ........................................................................... 231

3. Количество и стандарт рессора .................................................................. 233

4. Таблица по сводной информации применяемая к смазочным материалам. ......... 235

5. Описание основных конструкций. ............................................................ 237

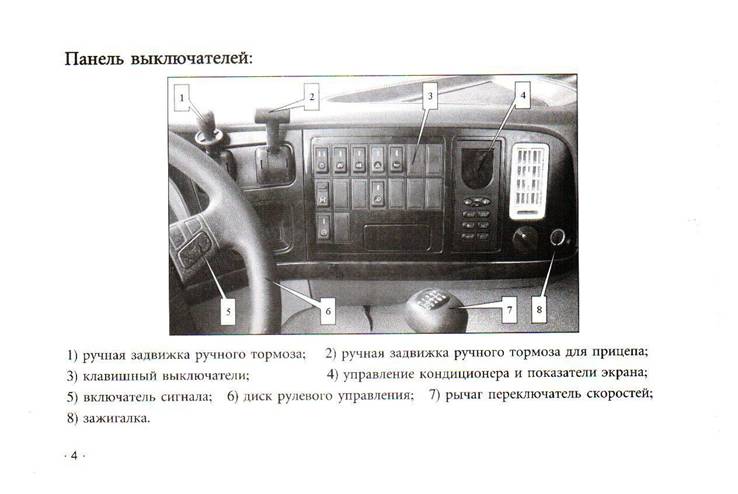

1. Внутренняя оснащенность кабины

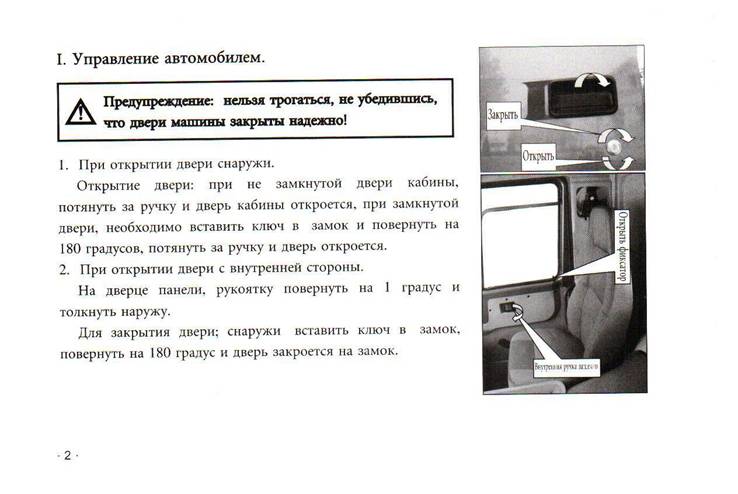

I. Управление автомобилем.
