23-206

SRS

DTC Troubleshooting (cont’d)

A

SRS FLOOR HARNESS 28P CONNECTOR C851

GRN/YEL

GRN/WHT

GRN

GRN/
BLK

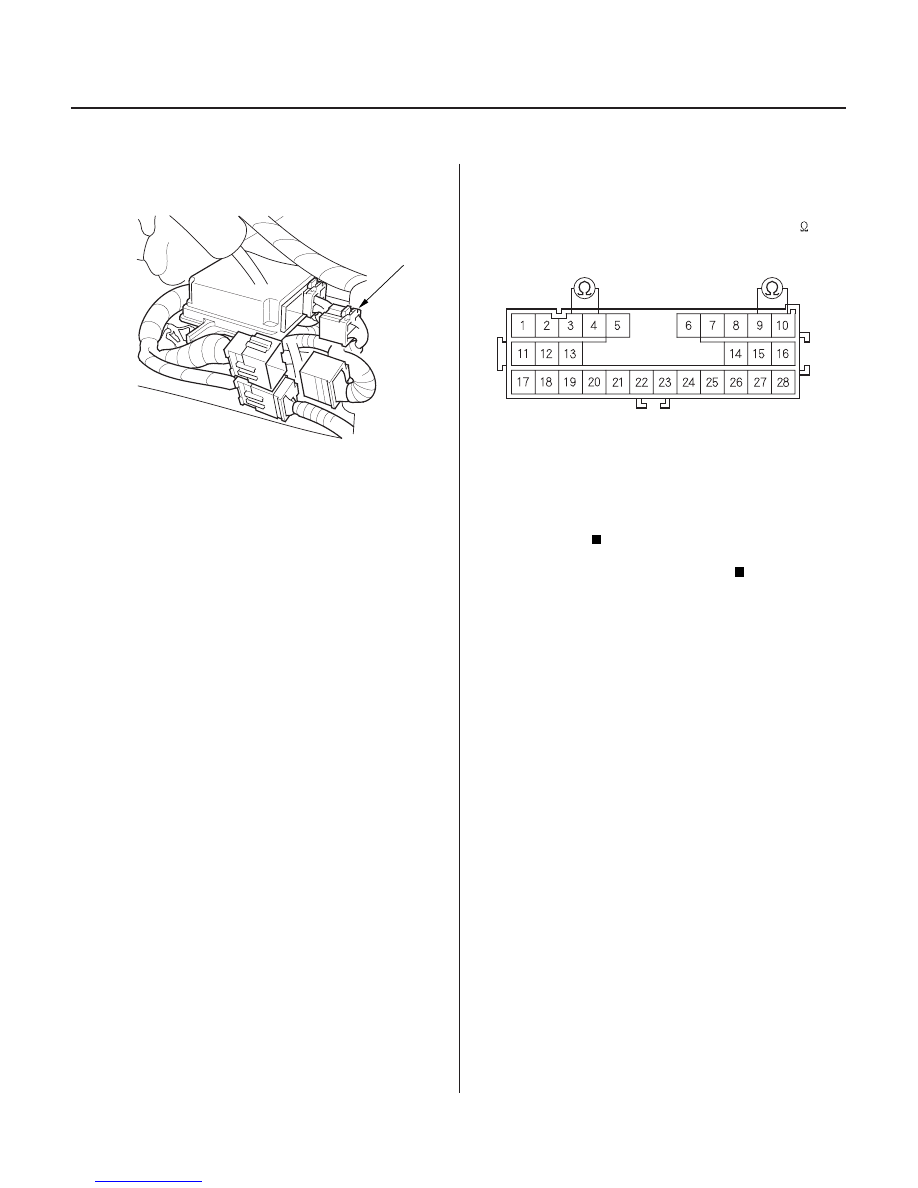

15. Disconnect SRS unit connector A (28P) from the

SRS unit.

16. Connect the special tool (070AZ-SAA0100) to the

No. 7 and No. 8 terminals or the No. 1 and No. 2
terminals of SRS unit connector A (28P) (see page
23-26).

17. Check resistance between the No. 9 and No. 10

terminals of the SRS floor harness 28P connector
C851, and between the No. 3 and No. 4 terminals.
There should be an open circuit, or at least 1 M

.

Faulty SRS unit; replace the SRS unit (see

page 23-384).

Replace the SRS floor harness.

Terminal side of male terminals

Is the r esistance as specif ied?

03/07/29 10:37:47 61S0X050_230_0206

−

−

−

−

０１

０１

Ｓ０Ｘ４ＡＺＢＫ７９１０００Ｒ１１８ＸＦＡＡＴ００

’03-04 Models

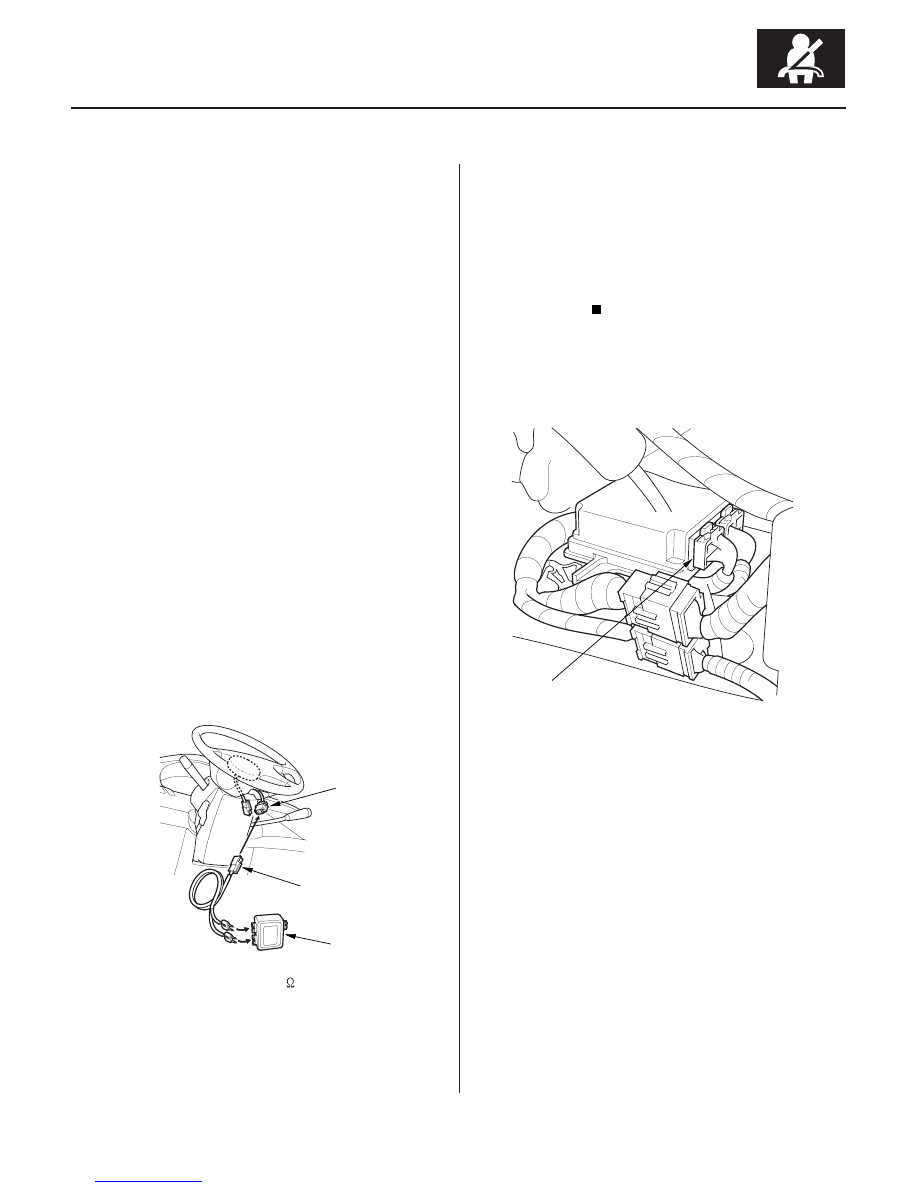

DTC 11-8x (11-80 to 11-89, 11-8A to 11-8F):

DTC 11-Ax (11-A0 to 11-A9, 11-AA to 11-AF):

Special Tools Required

YES

NO

YES

NO

23-207

A

07XAZ-SZ30100

07SAZ-TB4011A

A

Short to power in Driver’s Airbag First
Inflator

Short to power in Driver’s Airbag Second
Inflator

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead F 07XAZ-SZ30100

1. Erase the DTC memory (see page 23-39).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the driver’s airbag 4P connector from

the cable reel (A).

5. Connect the special tool (2

connectors) to the

cable reel 4P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-38).

Go to step 9.

Short to power in the driver’s airbag first or

second inflator; replace the driver’s airbag (see
page 23-368).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect SRS unit connector A (28P) from the

SRS unit.

11. Reconnect the battery negative cable.

12. Turn the ignition switch ON (II).

13. Disconnect the SRS inflator simulator from SRS

simulator lead F.

(cont’d)

Does the SRS indicator stay on?

Is DT C 11-8x or 11-Ax indicated?

03/07/29 10:37:48 61S0X050_230_0207

−

−

−

−

０２

０３

YES

NO

YES

NO

23-208

SRS

DTC Troubleshooting (cont’d)

CABLE
REEL 4P CONNECTOR

07XAZ-SZ30100

CABLE
REEL 4P CONNECTOR

07XAZ-SZ30100

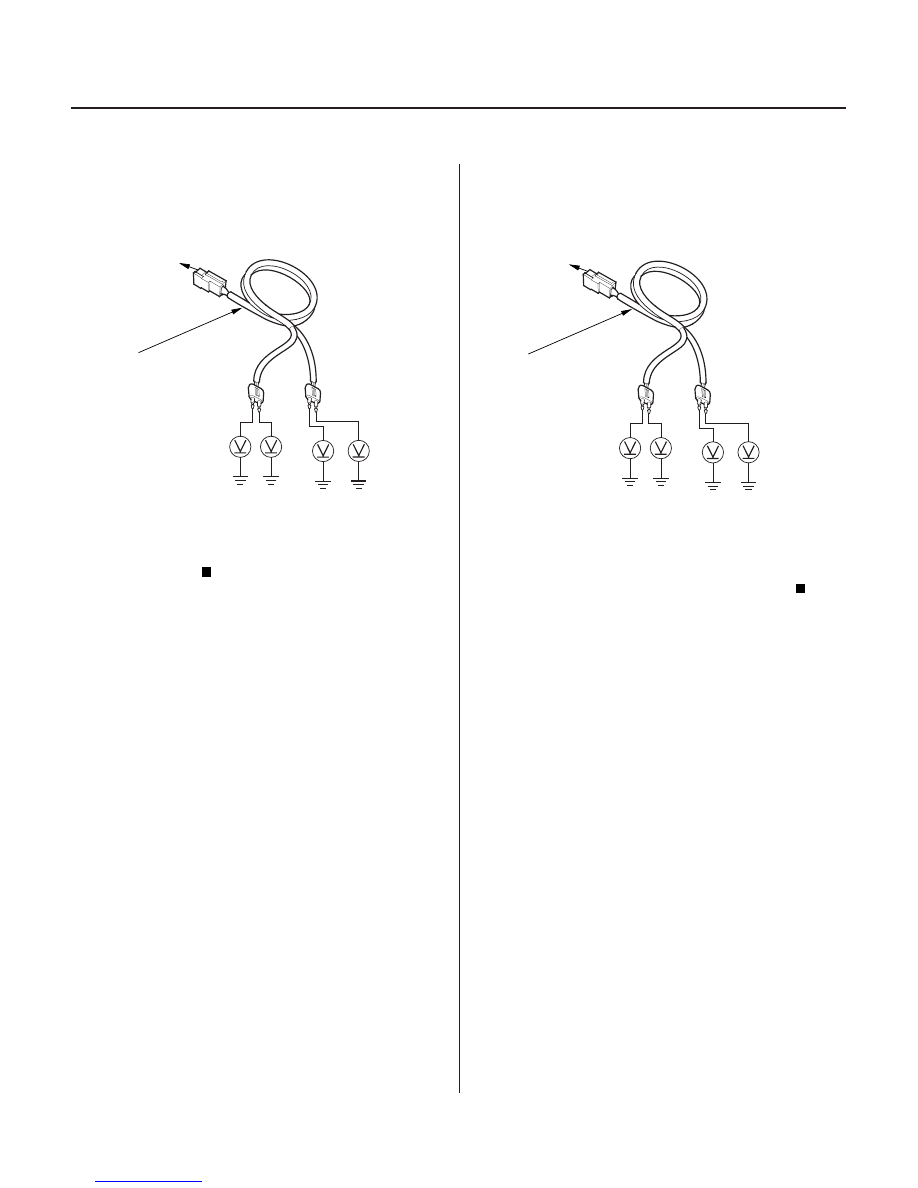

14. Check for voltage between each terminal of SRS

simulator lead F and body ground. There should be
0.5 V or less.

Faulty SRS unit; replace the SRS unit (see

page 23-384).

Go to step 15.

15. Turn the ignition switch OFF.

16. Disconnect the SRS main harness 4P connector

from the cable reel.

17. Turn the ignition switch ON (II).

18. Check for voltage between each terminal of SRS

simulator lead F and body ground. There should be
0.5 V or less.

Go to step 19.

Replace the cable reel (see page 23-377).

Is the voltage as specif ied?

Is the voltage as specif ied?

03/07/29 10:37:48 61S0X050_230_0208

−

−

＊０１

０５

YES

NO

23-209

A

C851

SRS FLOOR HARNESS 28P CONNECTOR

GRN/YEL

GRN/WHT

GRN

GRN/BLK

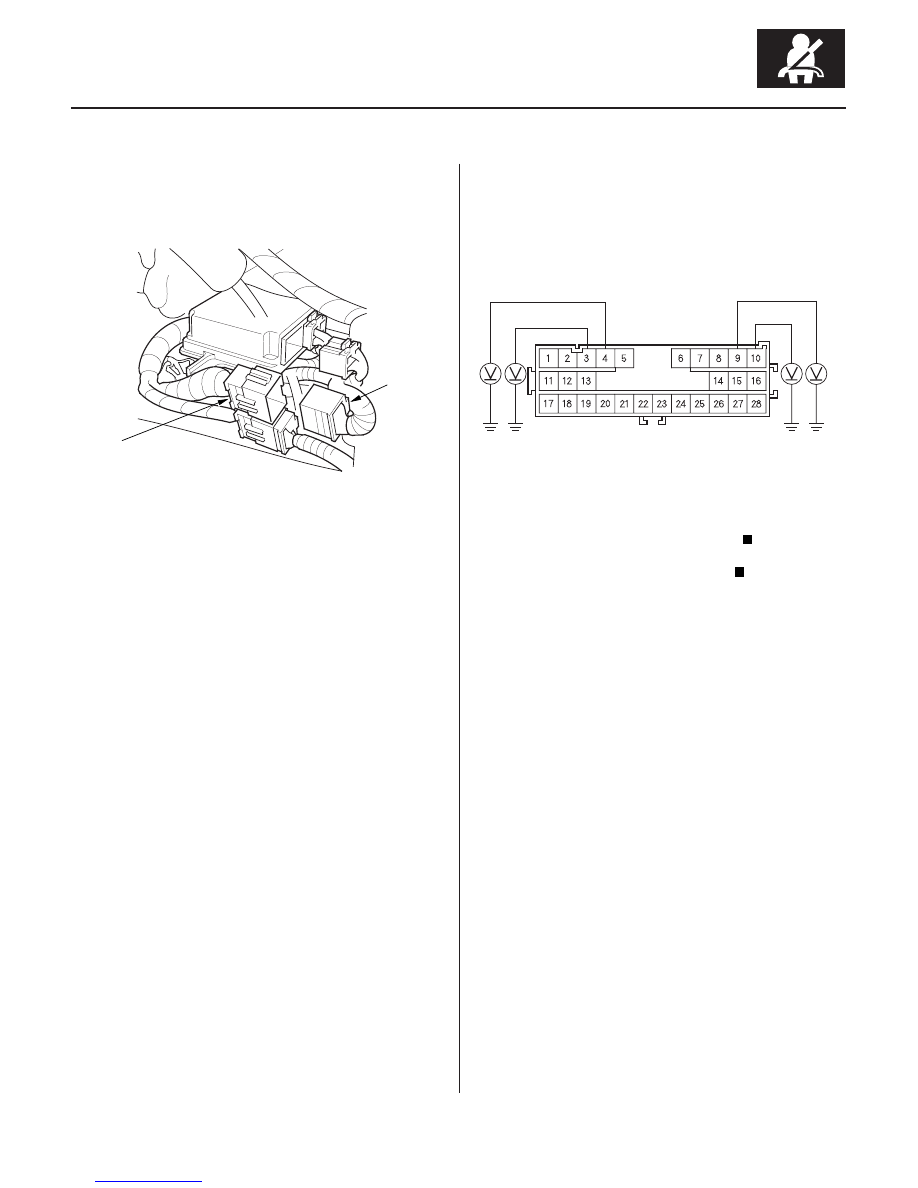

19. Turn the ignition switch OFF.

20. Disconnect the SRS floor harness 28P connector (A)

from SRS main harness connector C851.

21. Turn the ignition switch ON (II).

22. Check for voltage between the No. 9 terminal of

SRS floor harness 28P connector and body ground,
the No. 10 terminal and body ground, the No. 3
terminal and body ground, and the No. 4 terminal
and body ground. There should be 0.5 V or less.

Replace the SRS main harness.

Replace the SRS floor harness.

Terminal side of male terminals

Is the voltage as specif ied?
