23-182

SRS

DTC Troubleshooting (cont’d)

SRS UNIT CONNECTOR B (18P)

SRS UNIT CONNECTOR B (18P)

C852

A

SRS FLOOR SUBHARNESS 28P CONNECTOR

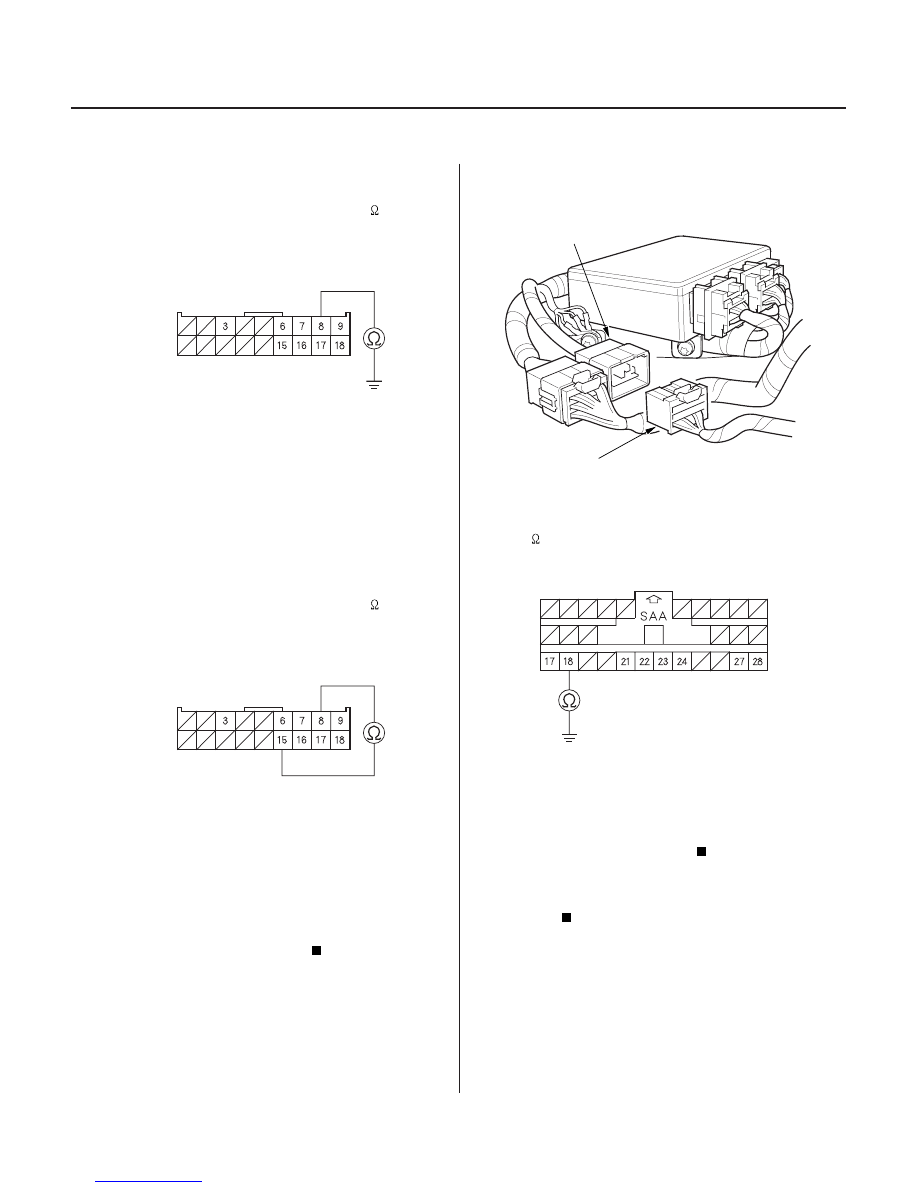

7. Check resistance between the No. 8 terminal of

SRS unit connector B (18P) and body ground. There
should be an open circuit, or at least 1 M

.

Go to step 8.

Go to step 9.

8. Check resistance between the No. 8 and No. 15

terminals of SRS unit connector B (18P). There
should be an open circuit, or at least 1 M

.

Faulty driver’s side impact sensor or SRS

unit; replace the driver’s side impact sensor (see
page 23-385). If the problem is still present, replace
the SRS unit (see page 23-382).

Go to step 11.

9. Disconnect the SRS floor subharness 28P

connector (A) from the SRS floor harness 28P
connector C852.

10. Check resistance between the No. 18 terminal of

the SRS floor subharness 28P connector and body
ground. There should be an open circuit, or at least
1 M

.

Short to ground in the SRS floor harness;

replace the SRS floor harness.

Short to ground in the SRS floor subharness

or left side wire harness; replace the faulty
harness.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:36:26 61S0X050_230_0182

−

−

＊０２

０４

YES

NO

23-183

C852

A

SRS FLOOR SUBHARNESS 28P CONNECTOR

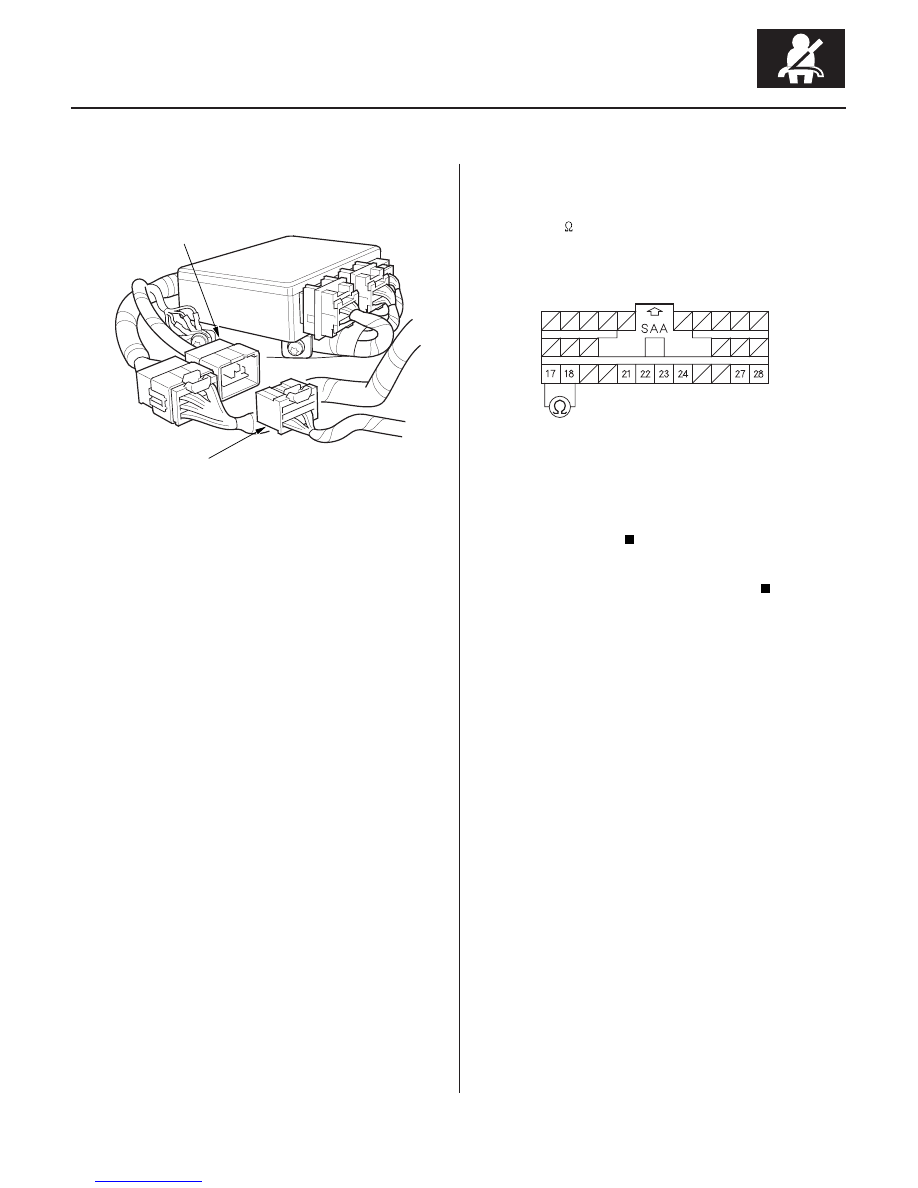

11. Disconnect the SRS floor subharness 28P

connector (A) from the SRS floor harness 28P
connector C852.

12. Check resistance between the No. 18 and No. 17

terminals of the SRS floor subharness 28P
connector. There should be an open circuit, or at
least 1 M

.

Short in the SRS floor harness; replace the

SRS floor harness.

Short in the SRS floor subharness or left side

wire harness; replace the faulty harness.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:36:26 61S0X050_230_0183

−

−

−

−

０１

＊０２

Ｓ０Ｘ４ＡＣ５Ｋ７９１０００８１１４３ＦＡＡＴ００

’02 Model

DTC 14-3:

Special Tools Required

YES

NO

YES

NO

23-184

SRS

DTC Troubleshooting (cont’d)

A

A

07YAZ-S3AA100

07SAZ-TB4011A

B

A

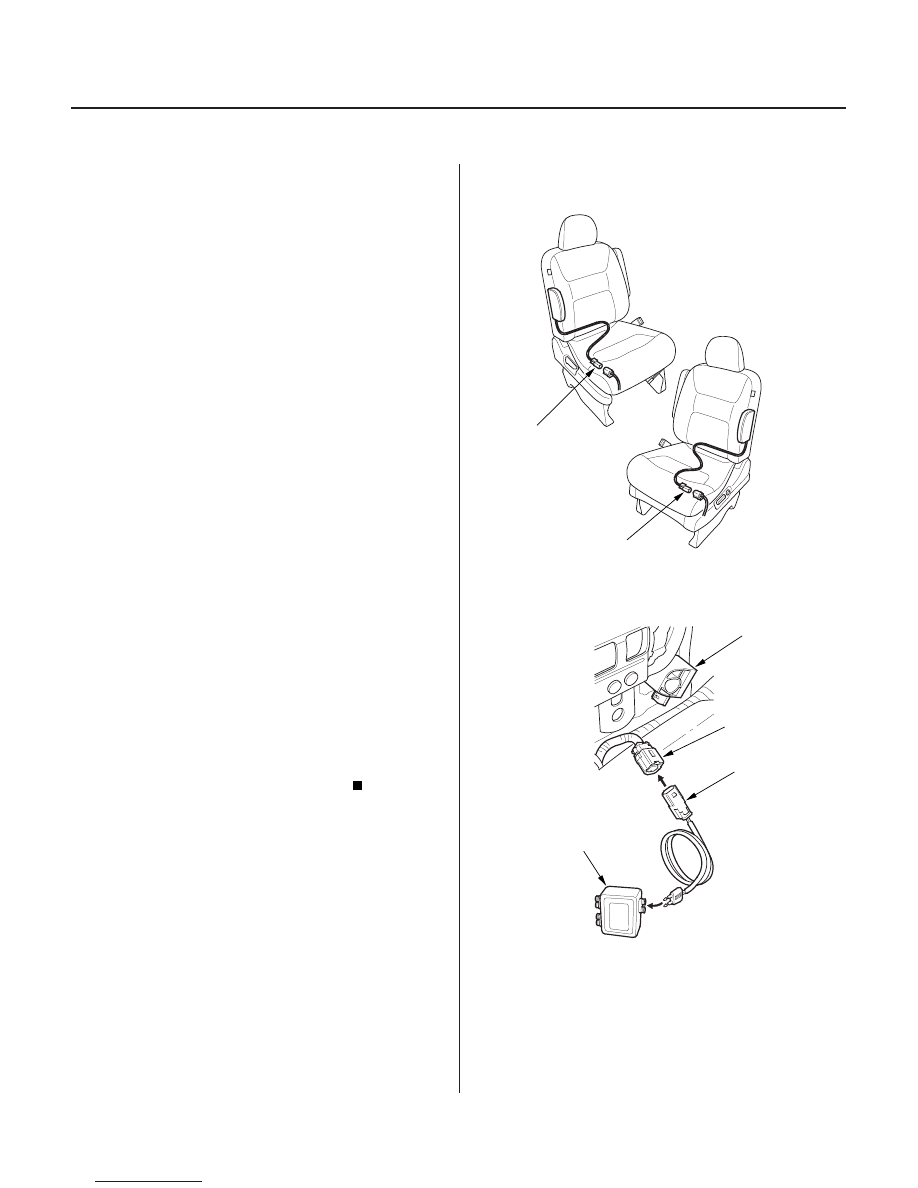

No Signal from the Front

Passenger’s Side Impact Sensor

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead H 07YAZ-S3AA100

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Check the connection between the right side wire

harness 2P connector and the front passenger’s
side impact sensor.

Go to step 5.

Poor contact between the right side wire

harness 2P connector and the front passenger’s
side impact sensor; replace the front passenger’s
side impact sensor (see page 23-385).

5. Disconnect the driver’s side airbag and front

passenger’s side airbag 2P connectors (A).

6. Disconnect the right side wire harness 2P

connector (A) from the front passenger’s side
impact sensor (B).

7. Connect the special tool (jumper connector) to the

right side wire harness 2P connector.

Does the SRS indicator stay on?

Is the connection OK ?

03/07/29 10:36:27 61S0X050_230_0184

−

−

−

−

−

−

０３

０１

＊０１

０２

YES

NO

YES

NO

23-185

B

SRS UNIT CONNECTOR B (18P)

C852

A

SRS FLOOR SUBHARNESS 28P CONNECTOR

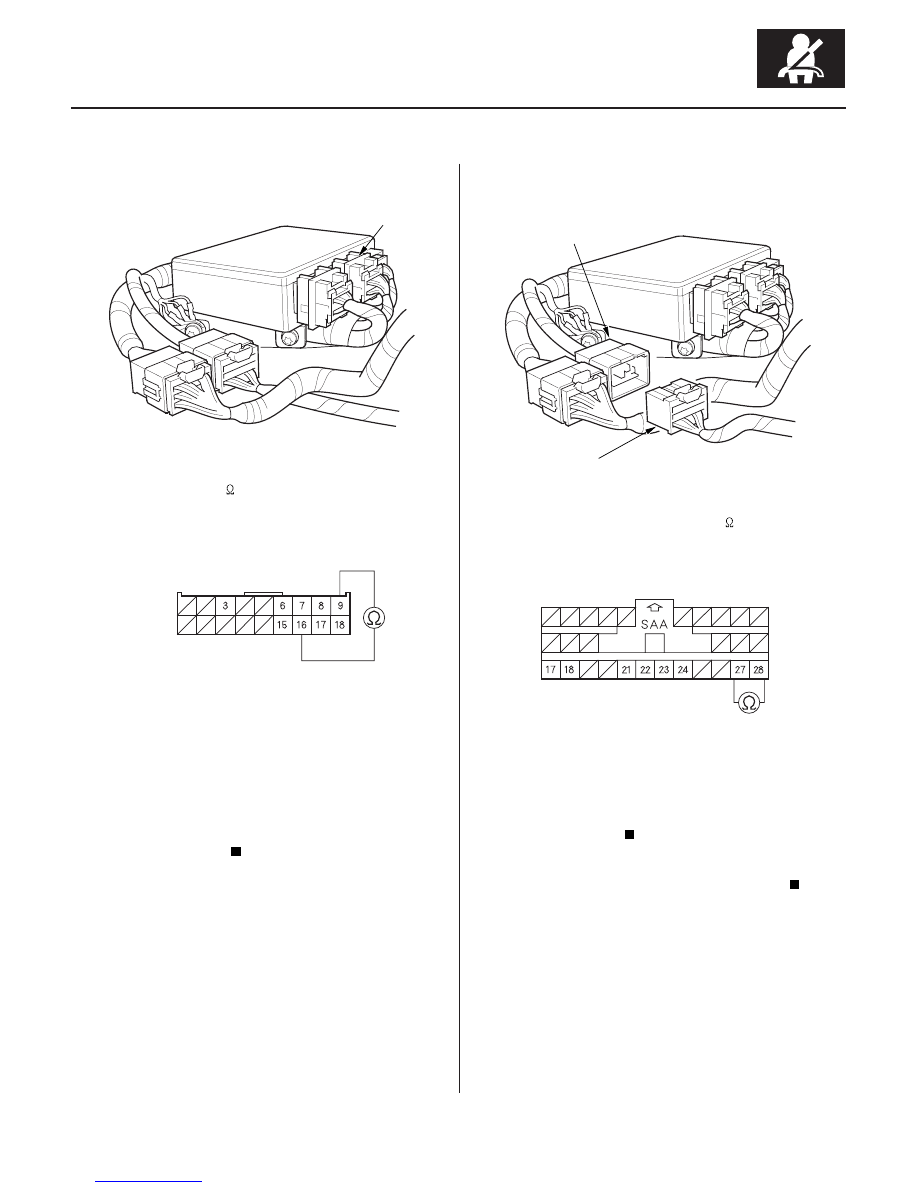

8. Disconnect SRS unit connector B (18P) from the

SRS unit.

9. Check resistance between the No. 9 and No. 16

terminals of SRS unit connector B (18P). There
should be 0

1.0

.

Faulty front passenger’s side impact sensor

or SRS unit; replace the front passenger’s side
impact sensor (see page 23-385). If the problem is
still present, replace the SRS unit
(see page 23-382).

Go to step 10.

10. Disconnect the SRS floor subharness 28P

connector (A) from the SRS floor harness 28P
connector C852.

11. Check resistance between the No. 28 and No. 27

terminals of the SRS floor subharness 28P
connector. There should be 0

1.0

.

Open in the SRS floor harness; replace the

SRS floor harness.

Open in the SRS floor subharness or right

side wire harness; replace the faulty harness.

Wire side of female terminals

Wire side of female terminals

Is the r esistance as specif ied?

Is the r esistance as specif ied?

03/07/29 10:36:28 61S0X050_230_0185
