Honda Odyssey 2004. Manual - part 538





01

*01

S0X4AZ4K79100081044FAAT00

’99-01 Models

DTC 4-4:

YES

NO

YES

NO

YES

NO

23-94

SRS

DTC Troubleshooting (cont’d)

07TAZ-SZ5011A

07SAZ-TB4011A

A

A

07TAZ-SZ5011A

07SAZ-TB4011A

C581

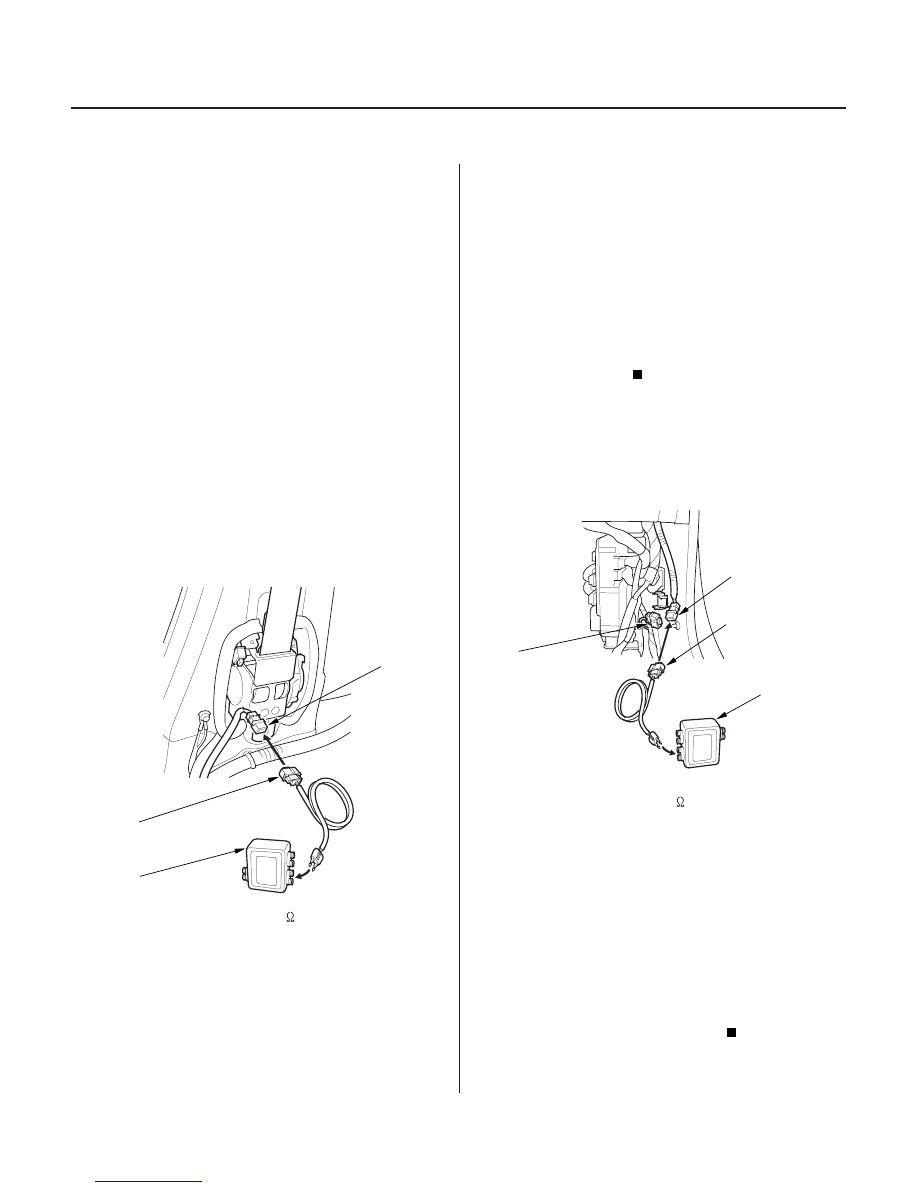

Short to Power in Front Passenger’s

Seat Belt Tensioner

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s seat belt

tensioner 2P connector from the right side wire
harness 2P connector (A).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Short to power in the front passenger’s seat

belt tensioner; replace the front passenger’s seat
belt (see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10.

connector (A).

11. Connect the special tool (2

connector) to the SRS

main harness 2P connector.

12. Reconnect the battery negative cable.

13. Erase the DTC memory.

14. Read the DTC.

Go to step 15.

Short to power in the right side wire harness;

replace the right side wire harness.

Does the SRS indicator stay on?

Is DT C 4-4 indicated?

Is DT C 4-4 indicated?

03/07/29 10:33:13 61S0X050_230_0094

Disconnect the SRS main harness 2P
connector C581 from the right side wire harness 2P

03

03

05

YES

NO

23-95

A

B

C

A

SRS MAIN HARNESS 18P CONNECTOR

15. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

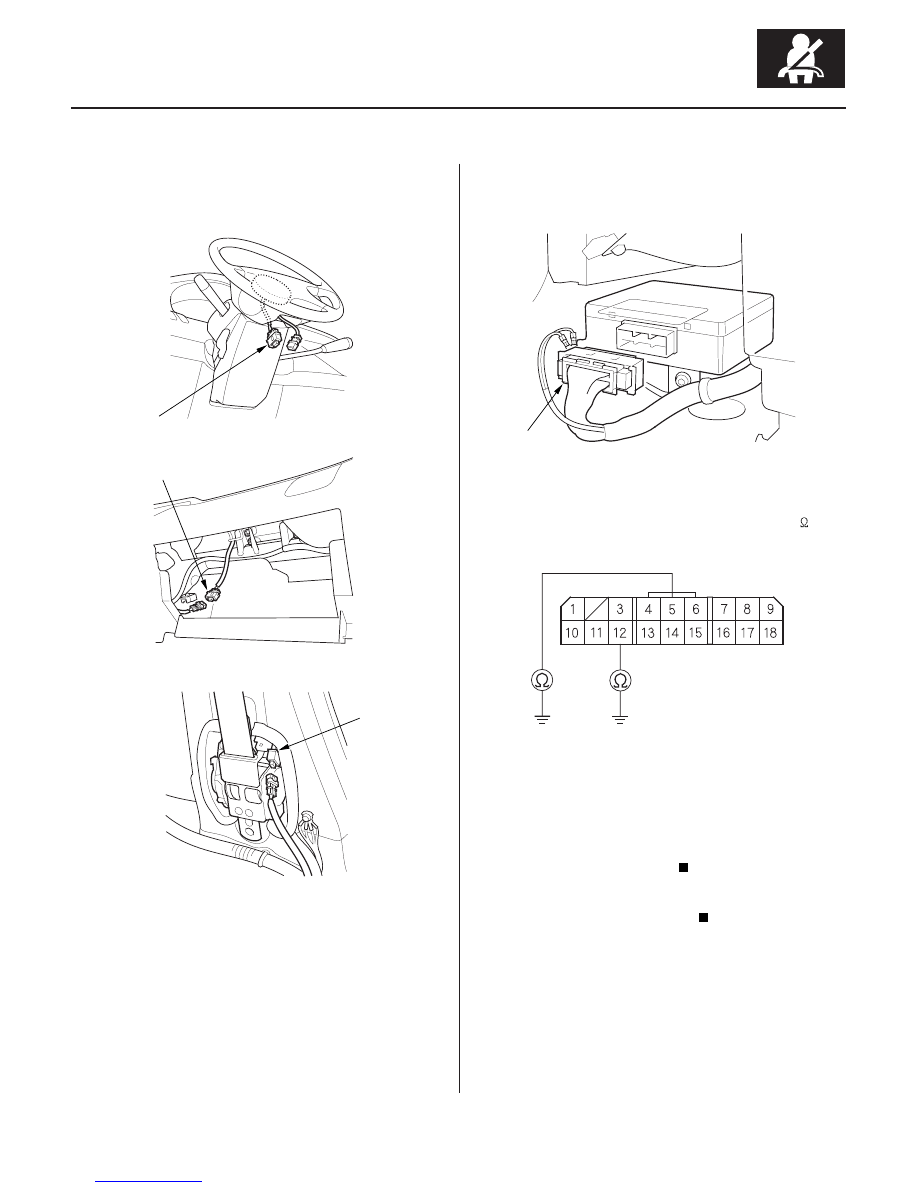

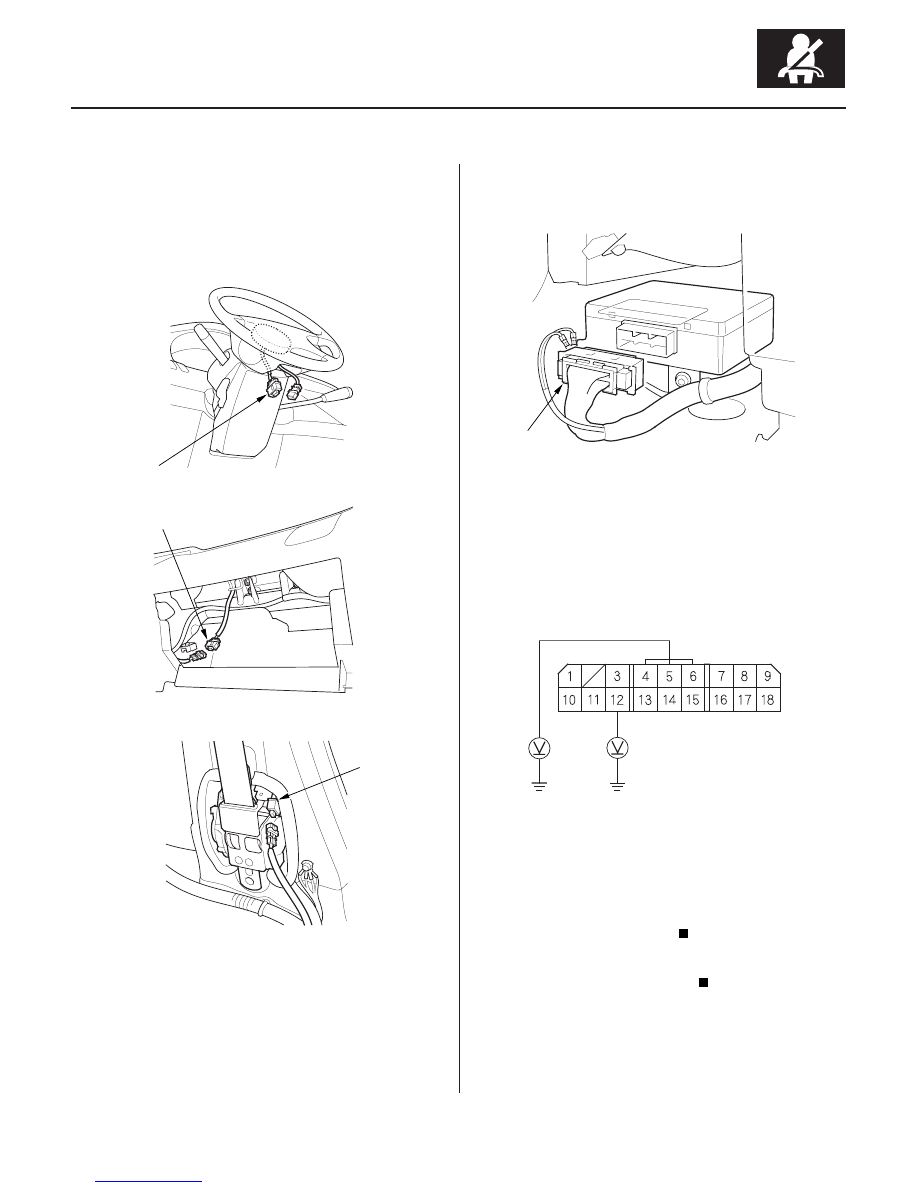

16. Disconnect the driver’s airbag connector (A), front

passenger’s airbag connector (B), and driver’s seat
belt tensioner connector (C).

17. Disconnect the SRS main harness 18P connector

(A) from the SRS unit, and disconnect the special
tool from the SRS main harness 2P connector.

18. Reconnect the battery negative cable.

19. Turn the ignition switch ON (II).

20. Check for voltage between the No. 5 terminal of the

SRS main harness 18P connector and body ground,
and between the No. 12 terminal and body ground.
There should be 0.5 V or less.

Faulty SRS unit or poor contact at the SRS

main harness 18P connector at the SRS unit. Check
the connection; if the connection is OK, replace the
SRS unit (see page 23-382).

Short to power in the SRS main harness;

replace the SRS main harness.

Wire side of female terminals

Is the voltage as specif ied?

03/07/29 10:33:14 61S0X050_230_0095

01

*01

S0X4AZ4K79100081045FAAT00

’99-01 Models

DTC 4-5:

YES

NO

YES

NO

YES

NO

23-96

SRS

DTC Troubleshooting (cont’d)

07TAZ-SZ5011A

07SAZ-TB4011A

A

A

07TAZ-SZ5011A

07SAZ-TB4011A

C581

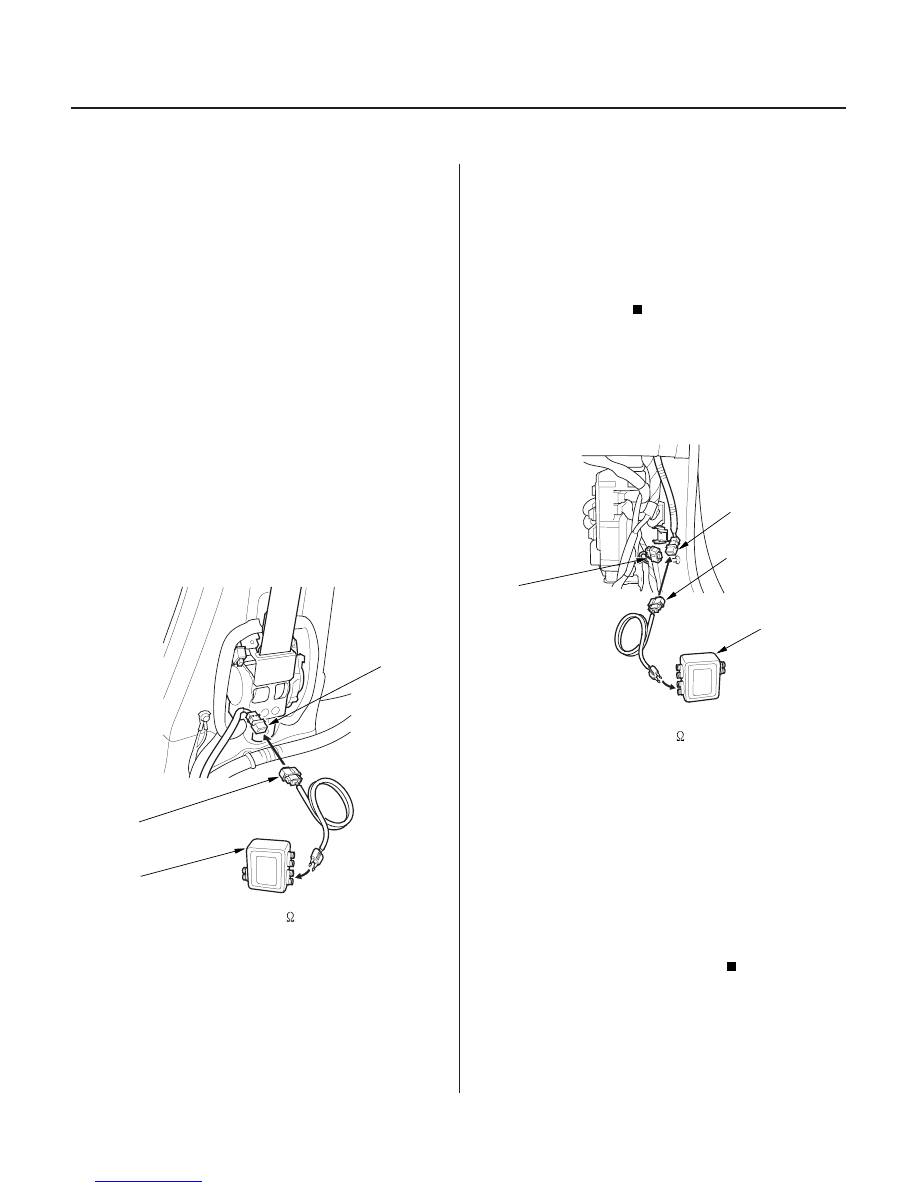

Short to Ground in Front Passenger’s

Seat Belt Tensioner

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s seat belt

tensioner 2P connector from the right side wire
harness 2P connector (A).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Short to ground in the front passenger’s seat

belt tensioner; replace the front passenger’s seat
belt (see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10.

11. Connect the special tool (2

connector) to the SRS

main harness 2P connector.

12. Reconnect the battery negative cable.

13. Erase the DTC memory.

14. Read the DTC.

Go to step 15.

Short to ground in the right side wire harness;

replace the right side wire harness.

15. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

Does the SRS indicator stay on?

Is DT C 4-5 indicated?

Is DT C 4-5 indicated?

03/07/29 10:33:14 61S0X050_230_0096

connector (A).

Disconnect the SRS main harness 2P
connector C581 from the right side wire harness 2P

03

03

05

YES

NO

23-97

A

B

C

A

SRS MAIN HARNESS 18P CONNECTOR

16. Disconnect the driver’s airbag connector (A), front

passenger’s airbag connector (B), and driver’s seat
belt tensioner connector (C).

17. Disconnect the SRS main harness 18P connector

(A) from the SRS unit, and disconnect the special
tool from the SRS main harness 2P connector.

18. Check resistance between the No. 5 terminal of the

SRS main harness 18P connector and body ground,
and between the No. 12 terminal and body ground.
There should be an open circuit, or at least 1 M

.

Faulty SRS unit or poor contact at the SRS

main harness 18P connector at the SRS unit. Check
the connection; if the connection is OK, replace the
SRS unit (see page 23-382).

Short to ground in the SRS main harness;

replace the SRS main harness.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:33:15 61S0X050_230_0097
