’99-01 Models

DTC 4-1:

DTC 4-2:

YES

NO

YES

NO

YES

NO

23-90

SRS

DTC Troubleshooting (cont’d)

07TAZ-SZ5011A

07SAZ-TB4011A

A

A

07TAZ-SZ5011A

07SAZ-TB4011A

C581

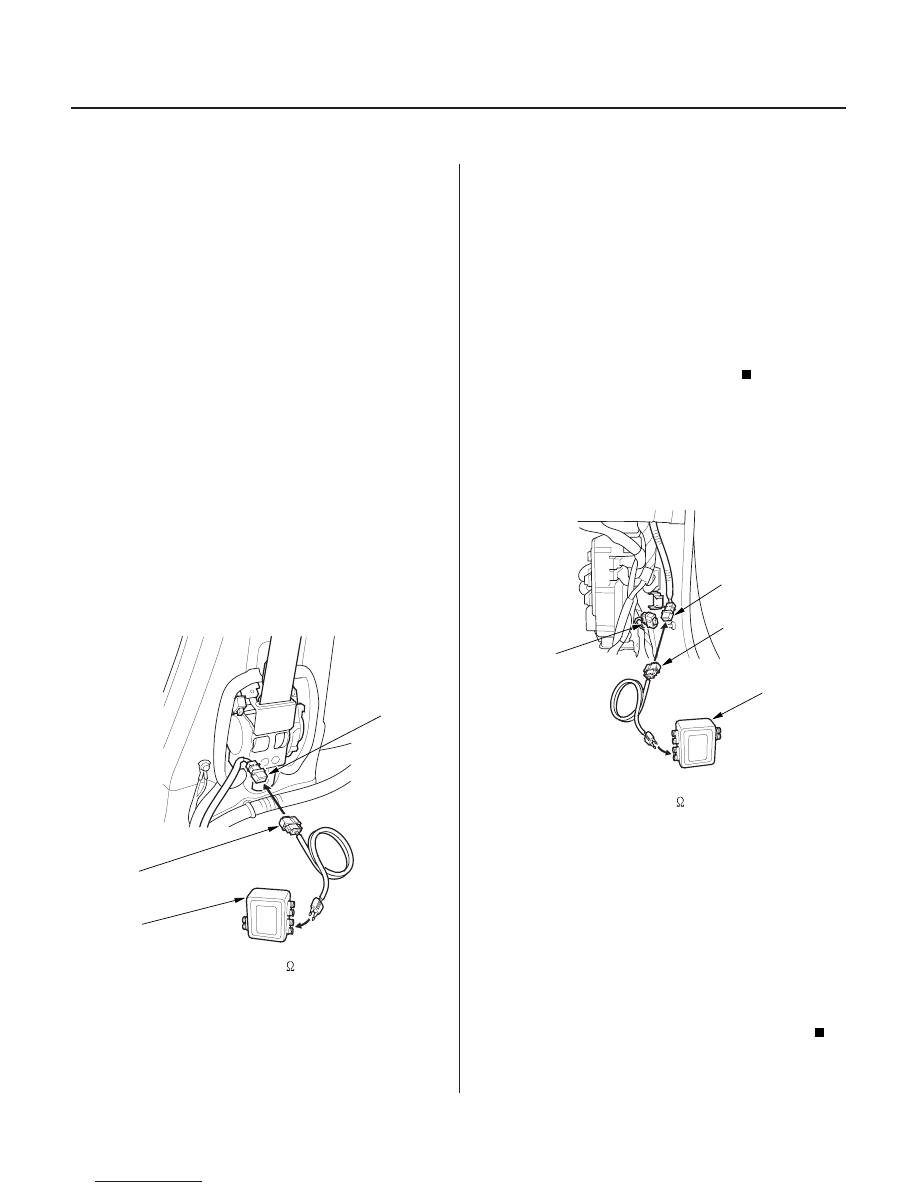

Open in Front Passenger’s Seat Belt

Tensioner

Increased Resistance in Front

Passenger’s Seat Belt Tensioner

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s seat belt

tensioner 2P connector from the right side wire
harness 2P connector (A).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Open or increased resistance in the front

passenger’s seat belt tensioner; replace the front
passenger’s seat belt (see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10.

connector (A).

11. Connect the special tool (2

connector) to the SRS

main harness 2P connector.

12. Reconnect the battery negative cable.

13. Erase the DTC memory.

14. Read the DTC.

Go to step 15.

Open or increased resistance in the right side

wire harness; replace the right side wire harness.

Does the SRS indicator stay on?

Is DT C 4-1 or 4-2 indicated?

Is DT C 4-1 or 4-2 indicated?

03/07/29 10:33:10 61S0X050_230_0090

Disconnect the SRS main harness 2P
connector C581 from the right side wire harness 2P

−

−

−

０３

０３

０５

YES

NO

23-91

A

B

C

A

SRS MAIN HARNESS 18P CONNECTOR

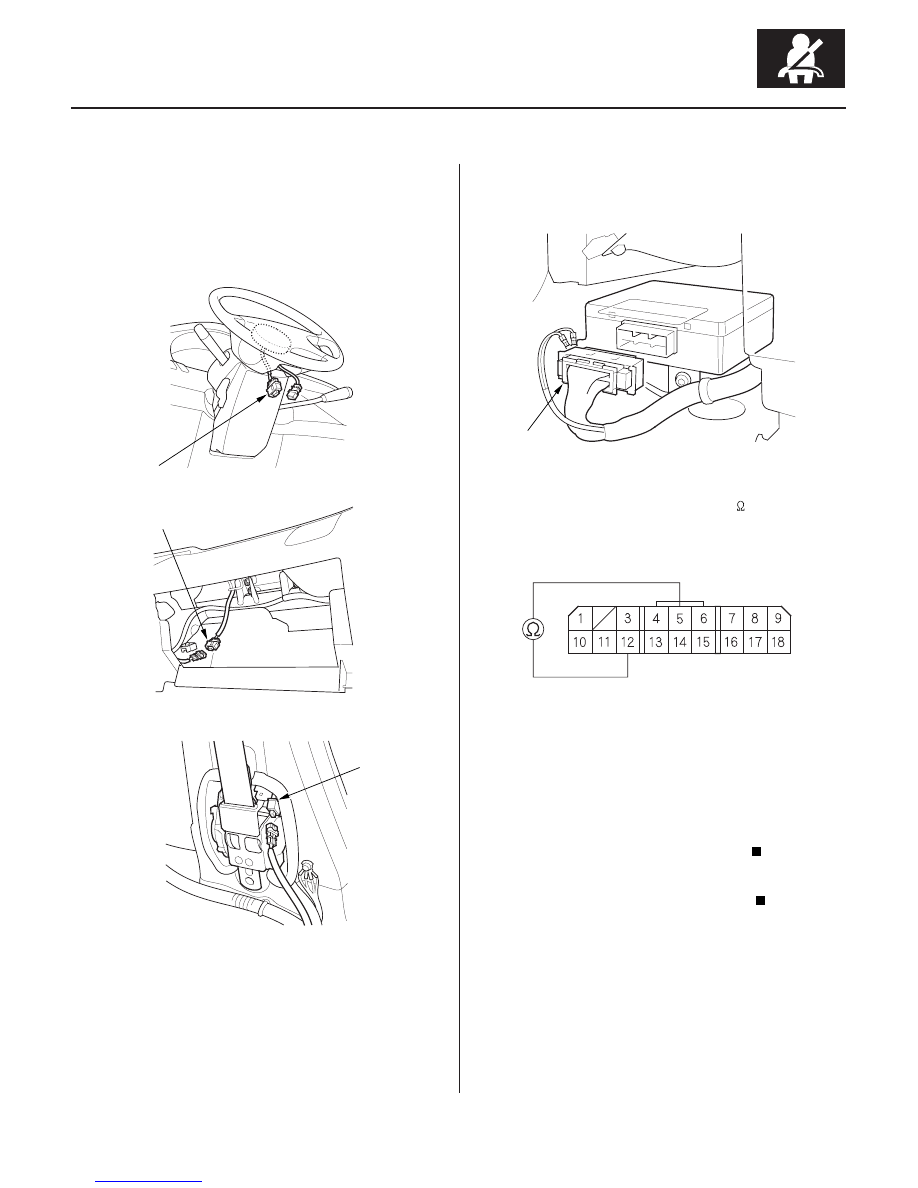

15. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

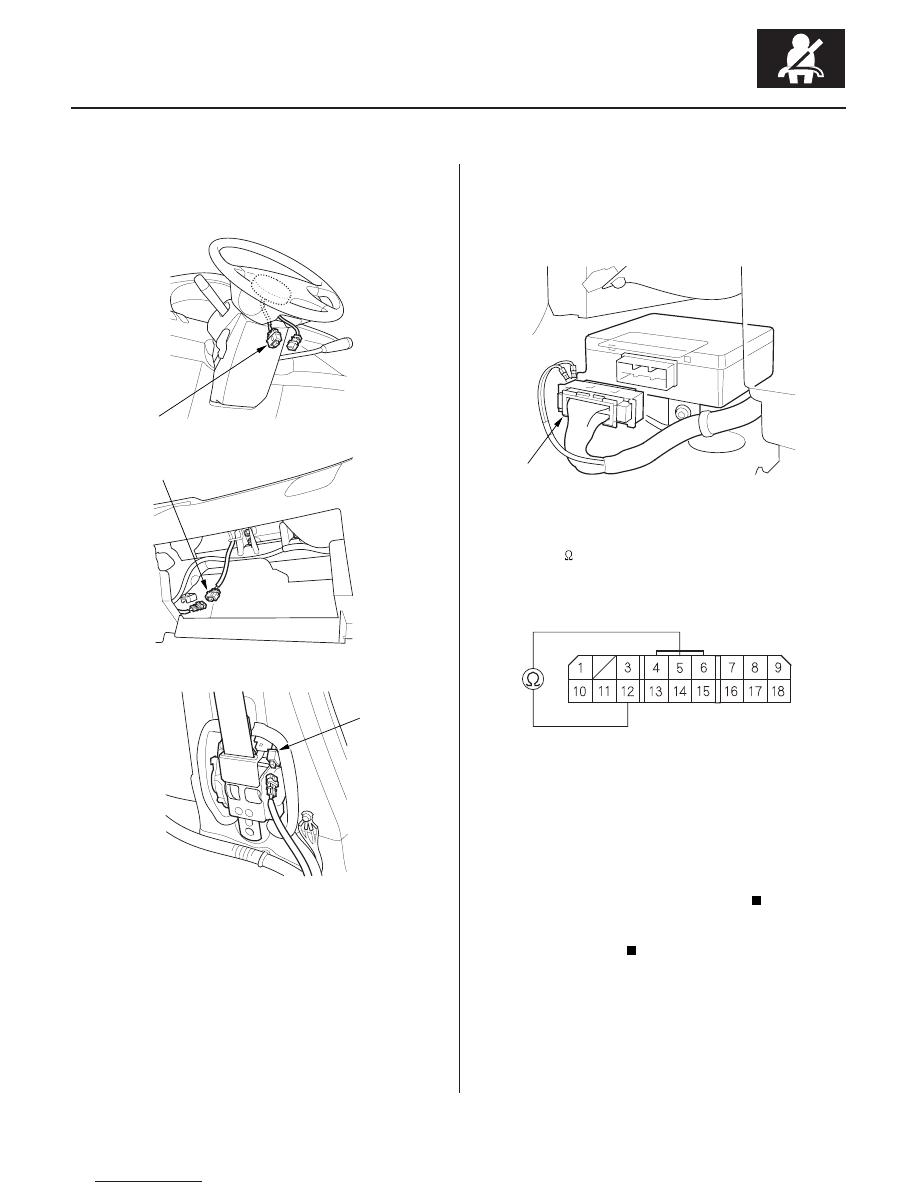

16. Disconnect the driver’s airbag connector (A), front

passenger’s airbag connector (B), and driver’s seat
belt tensioner connector (C).

17. Disconnect the SRS main harness 18P connector

(A) from the SRS unit. Do not disconnect the special
tool from the right side wire harness 2P connector.

18. Check resistance between the No. 5 terminal and

the No. 12 terminal of the SRS main harness 18P
connector. There should be 2.0

3.0

.

Faulty SRS unit or poor contact at the SRS

main harness 18P connector and the SRS unit.
Check the connection; if the connection is OK,
replace the SRS unit (see page 23-382).

Open or increased resistance in the SRS main

harness; replace the SRS main harness.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:33:11 61S0X050_230_0091

−

−

−

−

−

−

０１

＊０１

Ｓ０Ｘ４ＡＺ４Ｋ７９１０００８１０４３ＦＡＡＴ００

’99-01 Models

DTC 4-3:

YES

NO

YES

NO

YES

NO

23-92

SRS

DTC Troubleshooting (cont’d)

07TAZ-SZ5011A

07SAZ-TB4011A

A

A

07TAZ-SZ5011A

07SAZ-TB4011A

C581

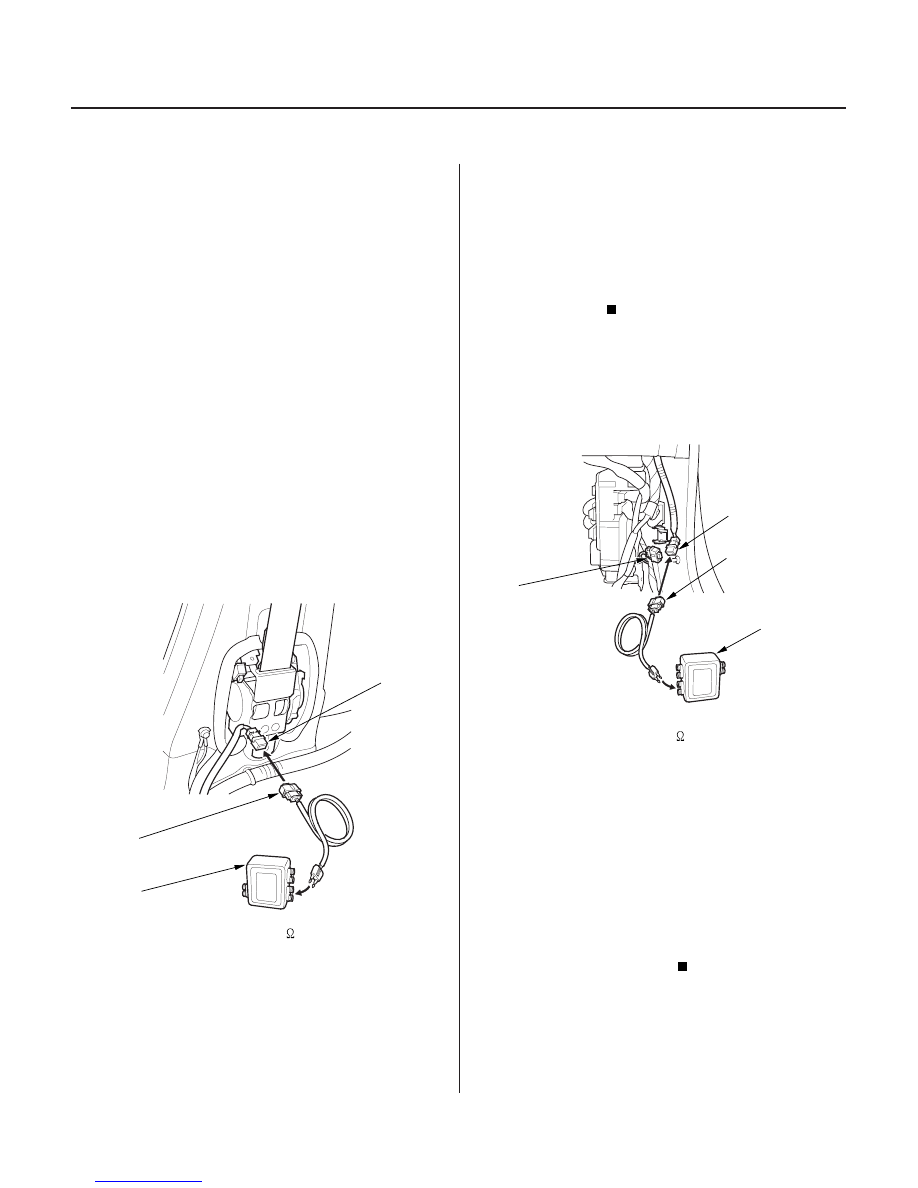

Short to Another Wire or Decreased

Resistance in Front Passenger’s Seat Belt
Tensioner

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s seat belt

tensioner 2P connector from the right side wire
harness 2P connector (A).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Short in the front passenger’s seat belt

tensioner; replace the front passenger’s seat belt
(see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10.

11. Connect the special tool (2

connector) to the SRS

main harness 2P connector.

12. Reconnect the battery negative cable.

13. Erase the DTC memory.

14. Read the DTC.

Go to step 15.

Short in the right side wire harness; replace

the right side wire harness.

15. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

Does the SRS indicator stay on?

Is DT C 4-3 indicated?

Is DT C 4-3 indicated?

03/07/29 10:33:12 61S0X050_230_0092

Disconnect the SRS main harness 2P

connector (A).

connector C581 from the right side wire harness 2P

−

−

０３

０３

０５

YES

NO

23-93

A

B

C

A

SRS MAIN HARNESS 18P CONNECTOR

16. Disconnect the driver’s airbag connector (A), front

passenger’s airbag connector (B), and driver’s seat
belt tensioner (C).

17. Disconnect the special tool from the SRS main

harness 2P connector.

18. Disconnect the SRS main harness 18P connector

(A) from the SRS unit.

19. Check resistance between the No. 5 terminal and

the No. 12 terminal of the SRS main harness 18P
connector. There should be an open circuit, or at
least 1 M

.

Faulty SRS unit or poor contact at the SRS

main harness 18P connector and the SRS unit.
Check the connection; if the connection is OK,
replace the SRS unit (see page 23-382).

Short in the SRS main harness; replace the

SRS main harness.

Wire side of female terminals

Is the r esistance as specif ied?
