０１

０１

Ｓ０Ｘ４Ａ０００００００００Ｊ２２０２ＰＡＡＴ００

Ref. No.

Tool Number

Description

Qty

22-348

Navigation System

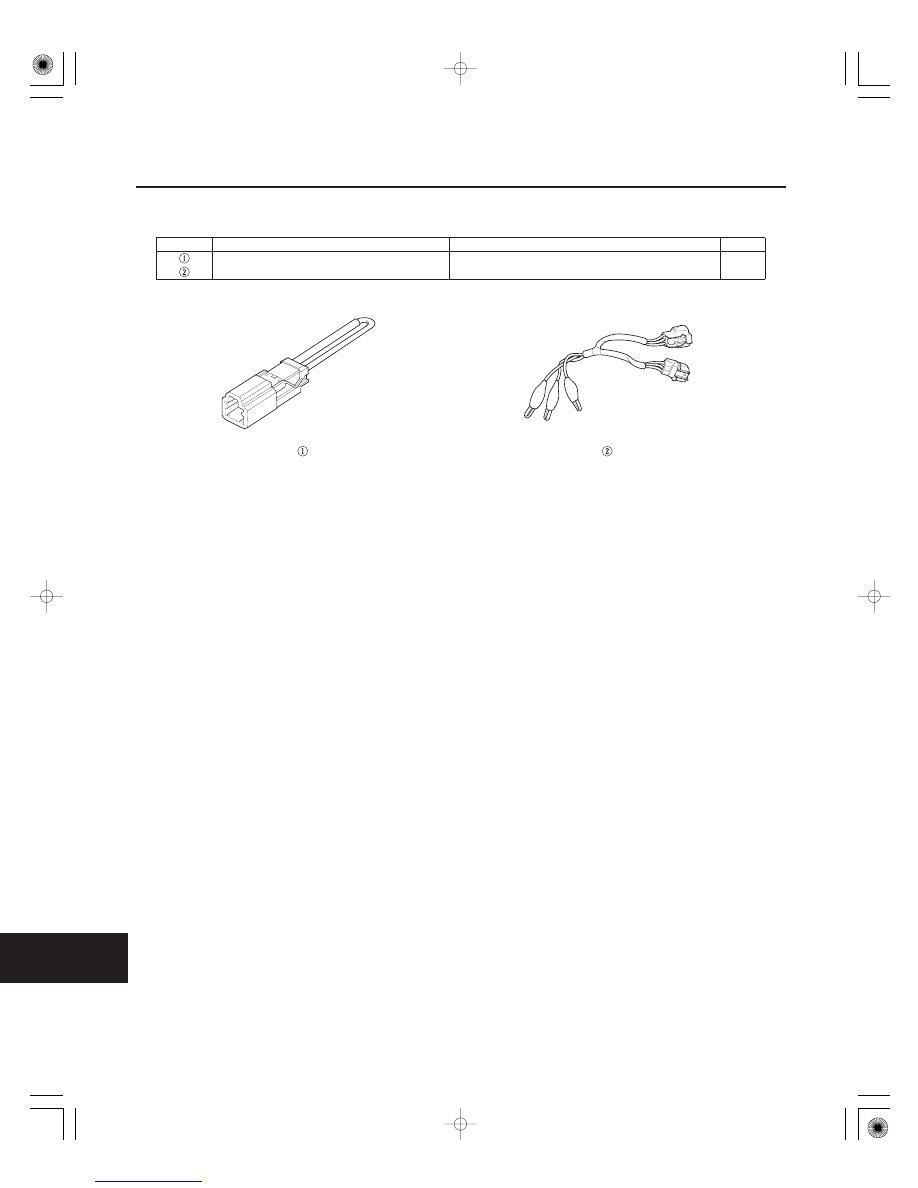

Special Tools

07PAZ-0010100

SCS Service Connector

1

07LAJ-PT3020A

Test Harness (’00-’01 models)

1

03/07/29 10:27:47 61S0X050_220_0350

＊０１

Ｓ０Ｘ４Ａ８２Ｊ３６１００００００００ＤＡＡＴ００

22-349

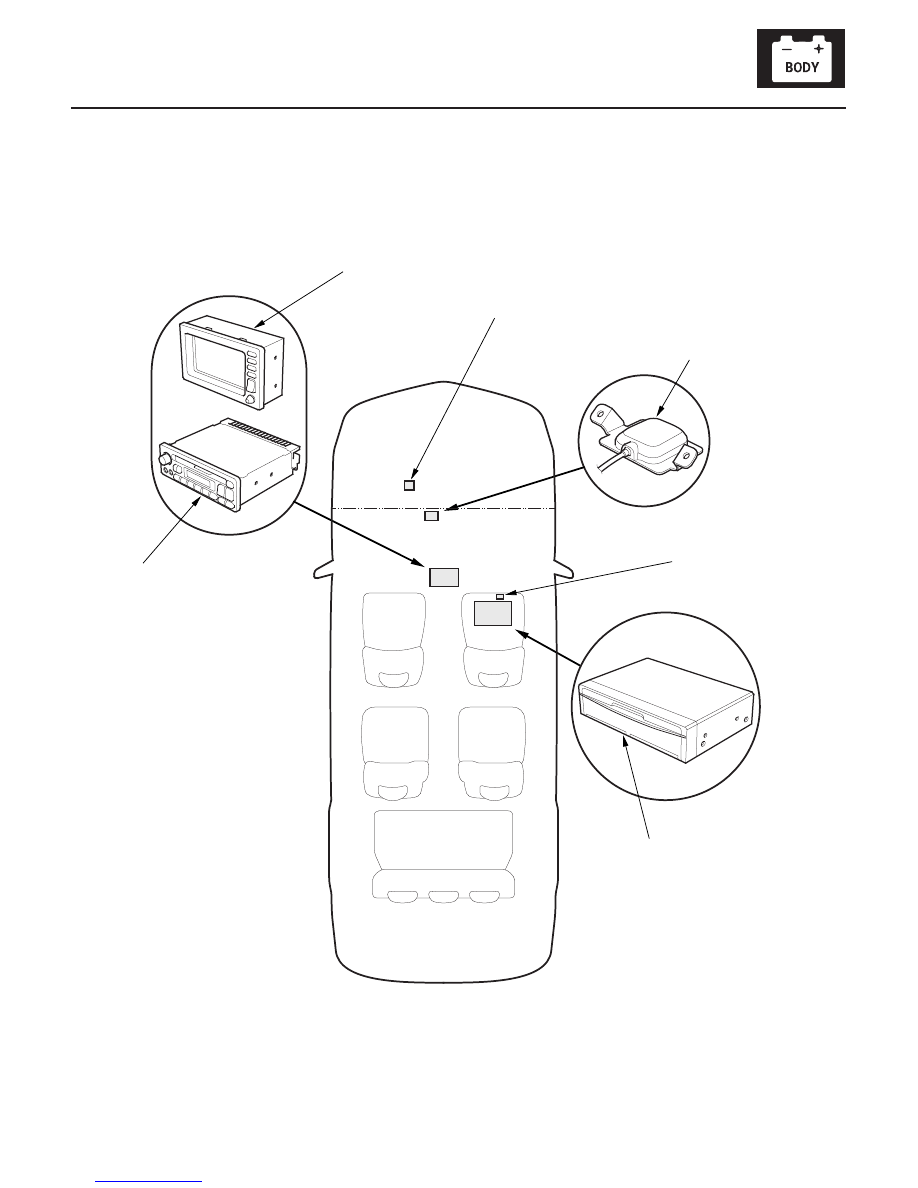

Component Location Index

DISPLAY UNIT

AUDIO UNIT

GPS ANTENNA

NAVIGATION UNIT

VEHICLE SPEED PULSE (VSP) SENSOR

NAVIGATION SERVICE
CHECK CONNECTOR

Removal/Installation, page 22-385

Removal/Installation,

page 22-342

Removal/Installation,

page 22-385

Removal/Installation, page 22-384

Replacement, page 22-384

Forced starting of display,

page 22-383

03/07/29 10:28:33 61S0X050_220_0351

Ｓ０Ｘ４Ａ８２Ｊ３６１００００００００ＢＢＡＴ００

General Operation

Anti-theft Feature

Symptom Diagnosis

Self-Inertial Navigation Limitations

Global Positioning System (GPS) Limitations

22-350

Navigation System

General Troubleshooting Information

for the navigation system operating procedures.

The navigation system has a coded theft protection
circuit. Be sure to get the customer’s 4-digit anti-theft
security code number before;

• Disconnecting the battery.
• Disconnecting the navigation unit 8P connector.
• Removing the NAVIGATION (10A) fuse from the

passenger’s under-dash fuse/relay box.

After service, reconnect power to the navigation unit,
and turn the ignition switch ON (II). Enter the 4-digit
anti-theft security code, then select ‘‘Done’’.

When replacing the navigation unit, be sure to give the
customer the new anti-theft security code.

Certain circumstances and system limitations will result
in occasional vehicle positioning errors. Some
customers may think this indicates a problem with the
navigation system when, in fact, the system is normal.
Keep the following items in mind when interviewing
customers about symptoms of the navigation system.

The limitations of the self-inertial portion of the
navigation system (the yaw rate sensor and the vehicle
speed signal) can cause some discripancies between
the vehicle’s actual position and the indicated vehicle
position (GPS vehicle position). However, if GPS signals
cannot be received, you must tune the vehicle position
manually.

The following circumstances may cause vehicle
positioning errors:

• Moving the vehicle with the navigation system on the

vehicle stopped, such as by ferry or tow truck, or if
the vehicle is spun on a turn table.

• Tire slippage, changes in tire rolling diameters, and

some driving situations may cause discrepancies in
travel distances. Examples of this include:
– Continuous tire slippage on a slippery surface.
– Driving with snow chains mounted.
– Abnormal tire pressure.
– Incorrect tire size.
– Frequent lane changes across a wide highway.
– Continuous driving on a straight or gently curving

highway.

• Tolerances in the system and map inaccuracies

sometimes limit how precisely the vehicle position is
indicated. Examples of this include:
– Driving on roads not shown on the map (map

matching is not possible).

– Driving on a road that winds in one direction, such

as a loop bridge, an interchange, or a spiral parking
garage.

– Driving on a road with a series of sharp hair-pin

turns.

– Driving near a gradual highway exit or transition.
– Driving on one of two close parallel roads.
– Making many 90 degree turns.

The GPS cannot detect the vehicle’s position during the
following instances:

• For the first 5 to 10 minutes after reconnecting the

battery.

• When the satellite signals are blocked by tall

buildings, mountains, tunnels, large trees, or large
trucks.

• When the GPS antenna is blocked by something on

the dashboard.

• When there is no satellite signal output (signal output

is sometimes stopped for satellite servicing).

• When the satellite signals are blocked by the

operation of some electronic after-market accessories.

The accuracy of GPS is reduced during these instances:

• When only two satellite signals can be received

(Three satellite signals are required for accurate
positioning).

• When the satellite control centers are experiencing

problems.

• When driving near high tension power lines.

03/07/29 10:28:34 61S0X050_220_0352

Refer to the Honda Navigation System manual

LCD Display Unit Limitations

Symptom Duplication

Service Precautions

After Servicing Procedures-Map Matching

22-351

• In cold temperatures, the display may stay dark for

the first 2 or 3 minutes until it warms up.

• When the display is too hot because of direct summer

sunlight, it will remain dark until the temperature
drops.

• When the humidity is high and the interior

temperature is low, the display may appear cloudy.
The display will clear up after some use.

• Fingerprints on the touch panel may sometimes be

noticeable because of the panel’s low-reflection
coating. When cleaning the panel, wipe it gently with
a soft cloth. To avoid scratching the panel, do not rub
too hard.

• The touch panel is an infrared system, so there is no

need to press hard. If a touch switch does not
function immediately, shift your finger slightly on the
switch, and touch it again.

• When the symptom can be duplicated, follow the self-

diagnostic procedures (picture diagnosis mode) and
the appropriate troubleshooting procedures.

• When the symptom does not reappear or only

reappears intermittently, ask the customer about the
conditions when the symptom occured.
– Try to establish if outside interference may have

been the cause.

– Try to duplicate the symptom under the same

conditions the customer was experiencing.

– Vibration, temperature extremes, and moisture

(dew, humidity) are factors that are difficult to
duplicate.

– Inspect the vehicle for after-market electronic

devices (vehicle locators, amp, radar detectors, etc)
that may be hidden.

• Before disconnecting the battery, make sure you

have the anti-theft codes for the radio and the
navigation system, and write down the frequencies
for the radio’s preset buttons.

• When the battery is disconnected, the clock is reset to

‘‘0:00’’. The clock will reset to the correct time after
the system receives the GPS satellite signals.

• After reconnecting the battery, you have to wait to get

the initial signal from the satellite. It will take about 10
minutes.

• Before returning the vehicle to the customer, enter

the radio anti-theft code, then enter the customer’s
radio station presents.

NOTE: If the anti-theft code is incorrectly entered three
times, the vehicle will need to be left outside away from
tall buildings, trees, etc, with the engine running for one
hour before the correct code can be entered again.

• Park the vehicle in an area where the GPS satellite

signals will be unobstructed, and check the satellite
mark on the display.

• Drive the vehicle 1 mile before entering a destination

and confirm the road being used is displayed at the
bottom of the screen (map matched).

• Enter the dealer address and confirm the system

routes and performs normally.

• Clear any previous destinations that may have been

entered for testing purposes.
