Left Sliding Door

Right Sliding Door

22-280

Power Door Locks/Factory Keyless/Factory Security

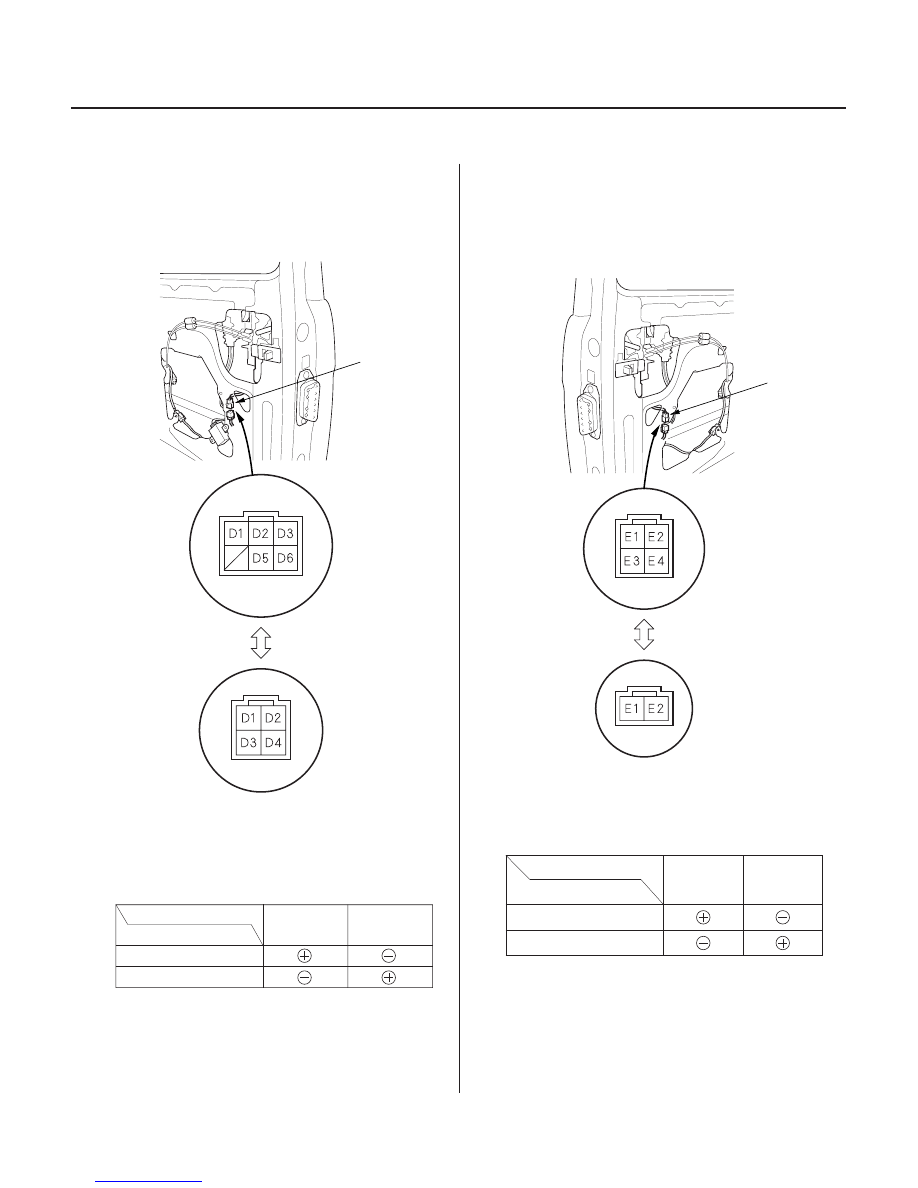

Door Lock Actuator Test (cont’d)

A

A

Terminal

Position

LOCK

UNLOCK

D2

D1

:With Security

D3

D2

Terminal

Position

LOCK

UNLOCK

E1

E2

1. Remove the left sliding door panel (see page 20-13).

2. Disconnect the connector (A) from the actuator.

3. Check actuator operation by connecting power and

ground according to the table. To prevent damage
to the actuator, apply battery voltage only
momentarily.

4. If the actuator does not work as specified, replace it.

1. Remove the right sliding door panel (see page 20-

13).

2. Disconnect the connector (A) from the actuator.

3. Check actuator operation by connecting power and

ground according to the table. To prevent damage
to the actuator, apply battery voltage only
momentarily.

4. If the actuator does not work as specified, replace it.

With Security:

Without Security:

Termimal side of
male terminals

With Security:

Without Security:

Terminal side of
male terminals

03/07/29 10:25:56 61S0X050_220_0282

０１

０２

Ｓ０Ｘ４Ａ００Ｊ４６６６０５２１０１１ＦＥＡＴ８０

Driver’s Door

Passenger’s Door (With Security System)

22-281

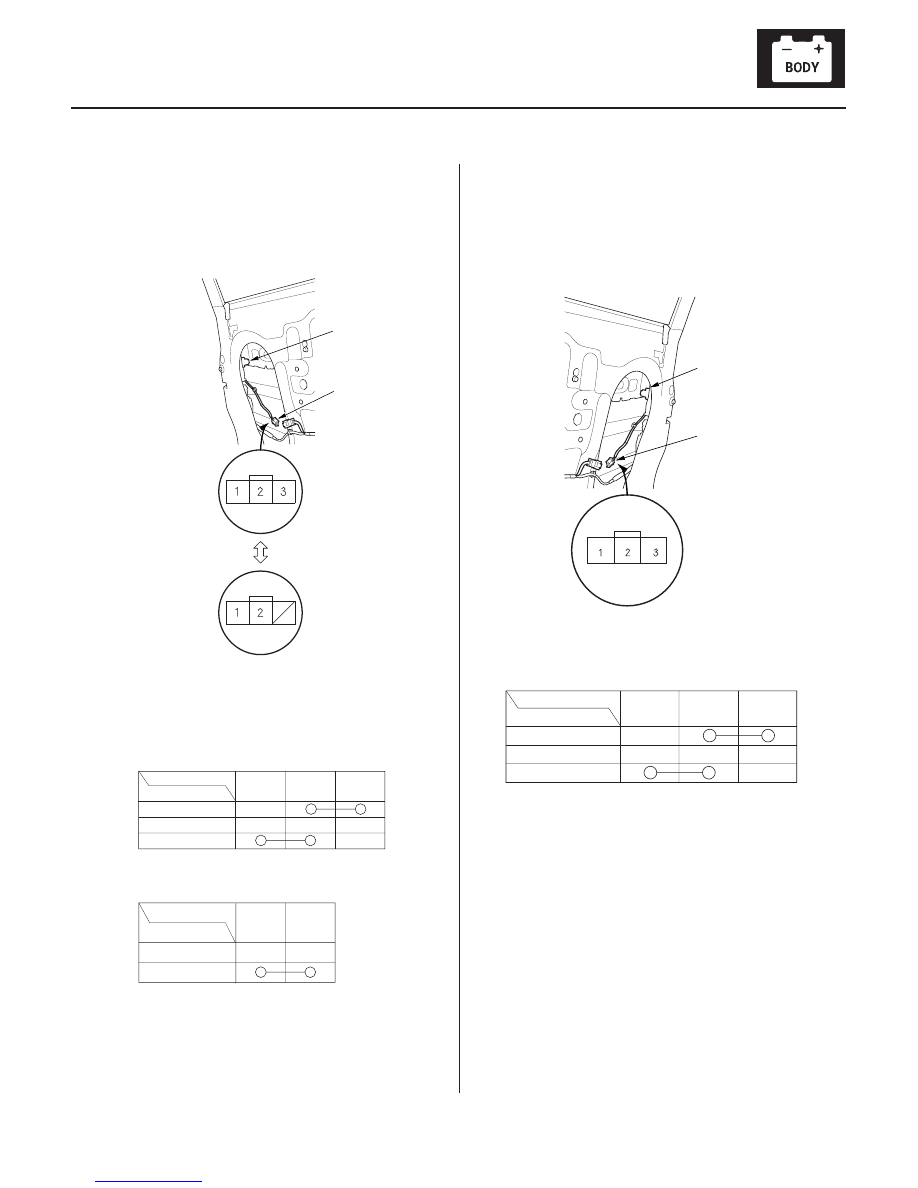

Door Lock Knob Switch Test

B

A

A

B

1. Remove the driver’s door panel (see page 20-7).

2. Disconnect the 3P connector (A) from the actuator

(B).

3. Check for continuity between the No. 1 and No. 2

terminals in each switch position.

• There should be continuity with the knob switch

in LOCK.

• There should be no continuity with the knob

switch in UNLOCK.

4. Check for continuity between the No. 2 and No. 3

terminals in each switch position.

• There should be continuity with the knob switch

in UNLOCK.

• There should be no continuity with the knob

switch in LOCK.

5. If the continuity is not as specified, replace the

switch.

1. Remove the front passenger’s door panel (see page

20-7).

2. Disconnect the 3P connector (A) from the actuator

(B).

3. Check for continuity between the No. 1 and No. 2

terminals in each switch position.

• There should be continuity with the knob switch

in UNLOCK.

• There should be no continuity with the knob

switch in LOCK.

4. If the continuity is not as specified, replace the

switch.

(cont’d)

03/07/29 10:25:57 61S0X050_220_0283

０３

＊０１

０５

［

］

［

］

［

］

［ ］

Left Sliding Door

Right Sliding Door (With Security System)

22-282

Power Door Locks/Factory Keyless/Factory Security

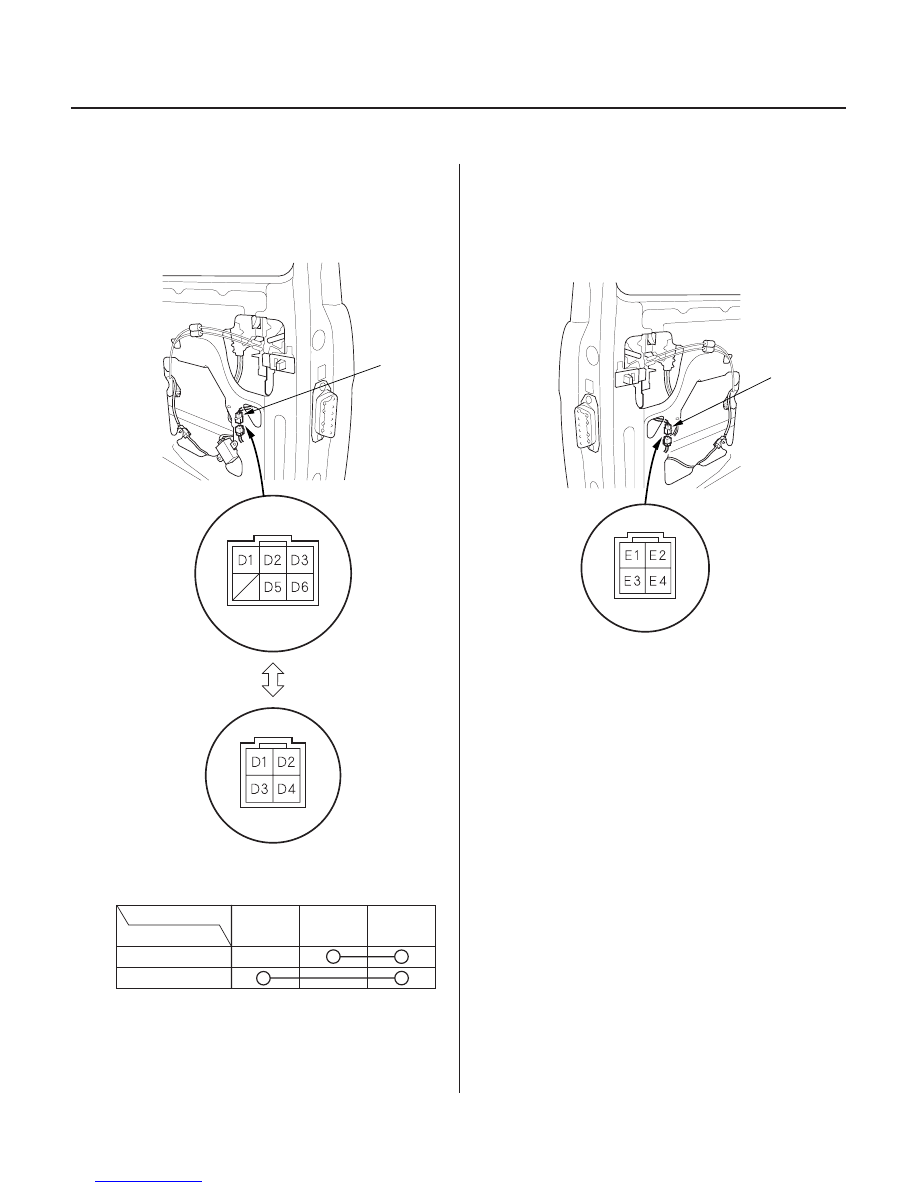

Door Lock Knob Switch Test (cont’d)

A

Terminal

Position

LOCK

UNLOCK

D1

D5

D6

D4

D3

: With Security

A

1. Remove the left sliding door panel (see page 20-13).

2. Disconnect the connector (A) from the actuator.

3. Check for continuity between the terminals in each

switch position according to the table.

4. If the continuity is not as specified, replace the

switch.

1. Remove the right sliding door panel (see page 20-

13).

2. Disconnect the connector (A) from the actuator.

3. Check for continuity between the E3 and E4

terminals in each switch position.

• There should be continuity with the knob switch

in UNLOCK.

• There should be no continuity with the knob

switch in LOCK.

4. If the continuity is not as specified, replace the

switch.

Without Security:

With Security:

Terminal side of
male terminals

Terminal side of
male terminals

03/07/29 10:25:57 61S0X050_220_0284

０１

０２

０３

１３

０４

Ｓ０Ｘ４Ａ００Ｊ４６６６０５２０７０２ＦＥＡＴ３５

Driver’s Door

Passenger’s Door

With Security:

Without Security:

22-283

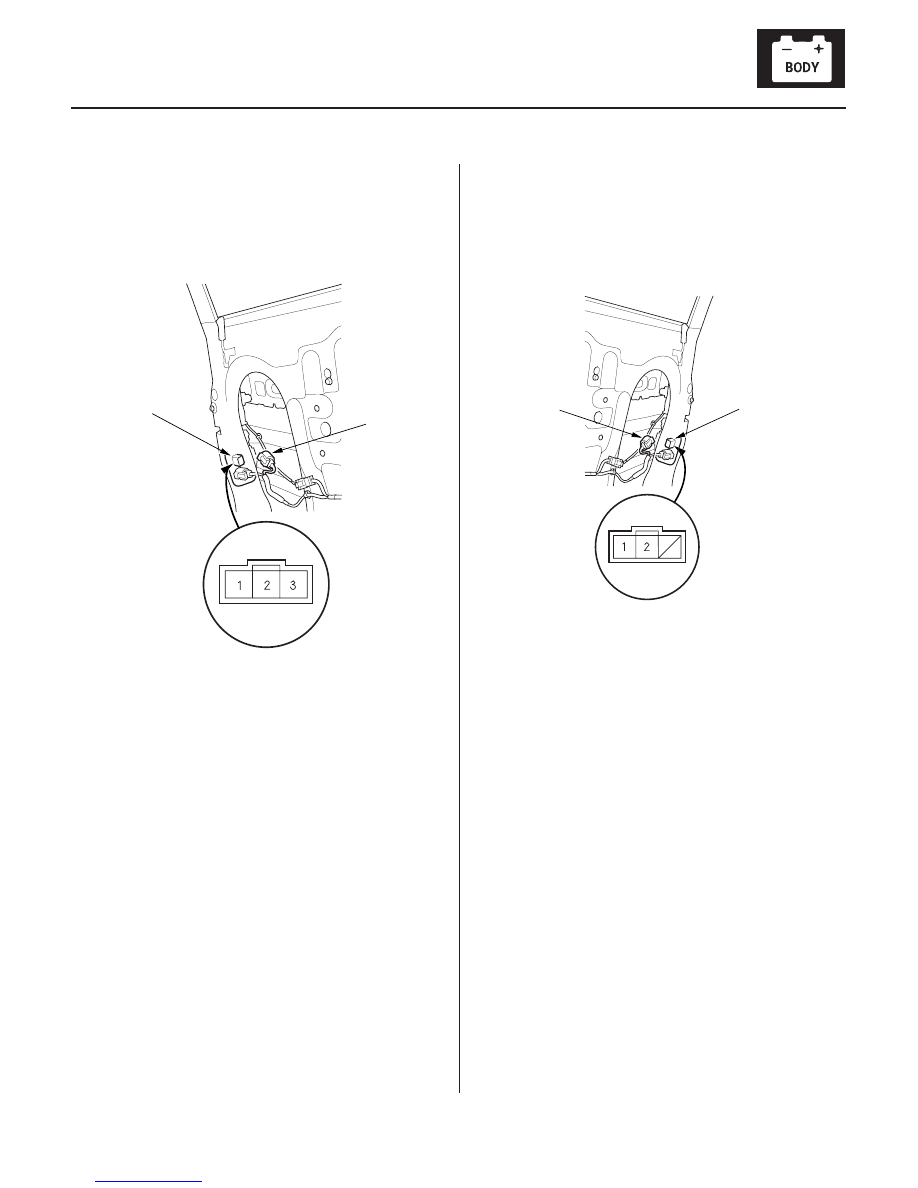

Door/Tailgate Key Cylinder Switch Test

B

A

Terminal

Position

OFF

1

2

UNLOCK

3

LOCK

Terminal

Position

OFF

1

2

UNLOCK

A

B

Terminal

Position

OFF

1

2

UNLOCK

3

LOCK

1. Remove the driver’s door panel (see page 20-7).

2. Disconnect the 3P connector (A) from the key

cylinder switch (B).

3. Check for continuity between the terminals in each

switch position according to the table.

4. If the continuity is not as specified, replace the

switch.

1. Remove the front passenger’s door panel (see page

20-7).

2. Disconnect the 3P connector (A) from the key

cylinder switch (B).

3. Check for continuity between the terminals in each

switch position according to the table.

4. If the continuity is not as specified, replace the

switch.

(cont’d)

With Security:

Without Security:

Wire side of
female terminals

Wire side of
female terminals

Wire side of
female terminals
