Honda Odyssey 2004. Manual - part 434





S0X4AZBJ54283256701DBAT61

SRS Main Harness (’03-04 models)

SRS Floor Harness (’03-04 models)

SRS Floor Subharness (’03-04 models)

Driver’s Seat Wire Harness (EX, EXL) (SRS branch) (’03-04 models)

Seat Position Sensor Subharness (LX) (’03-04 models)

Left Side Wire Harness (SRS branch) (’03-04 models)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-64

Connectors and Harnesses

Connector to Harness Index (cont’d)

Cable reel

1

4

Behind steering column

Driver’s under-dash fuse/relay box
connector N (see page 22-76)

28

2

Behind left kick panel

Front passenger’s airbag inflator

5

4

Behind glove box

Memory erase signal (MES) connector

27

2

Behind left kick panel

C205

6

4

Behind right kick panel

Right engine compartment
wire harness (see page 22-26)

C304

30

4

Behind left kick panel

Left engine compartment wire
harness (see page 22-30)

C503

29

8

Behind left kick panel

Dashboard wire harness A
(see page 22-40)

C551

26

2

Behind left kick panel

Left side wire harness

C581

7

2

Under right side of dash

Right side wire harness

C851

25

28

Under middle of dash

SRS floor harness

SRS unit connector A

3

28

Under middle of dash

SRS unit connector B

4

28

Under middle of dash

C851

25

28

Under middle of dash

SRS main harness

C852

24

28

Under middle of dash

SRS floor subharness

G851

2

Under middle of dash

Body ground via SRS floor
harness

C556

16

2

Under driver’s seat

Left side wire harness

C557

17

2

Under driver’s seat

Left side wire harness

C558

18

3

Under driver’s seat

Left side wire harness

C583

15

2

Under front passenger’s seat

Right side wire harness

C584

14

2

Under front passenger’s seat

Right side wire harness

C852

24

28

Under middle of dash

SRS floor harness

Driver’s seat position sensor

22

2

Under driver’s seat

Driver’s seat position sensor

22

2

Under driver’s seat

C559

23

2

Under driver’s seat

Left side wire harness (see
page 22-48)

Driver’s seat belt tensioner

19

2

Left B-pillar

Driver’s side airbag inflator

21

2

Under driver’s seat

Driver’s side impact sensor

20

2

Left B-pillar

C551

26

2

Behind left kick panel

SRS main harness

C556

16

2

Under driver’s seat

SRS floor subharness

C557

17

2

Under driver’s seat

SRS floor subharness

C558

18

3

Under driver’s seat

SRS floor subharness

03/07/29 10:19:46 61S0X050_220_0066

01

22-65

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

7

8

6

5

4

3

2

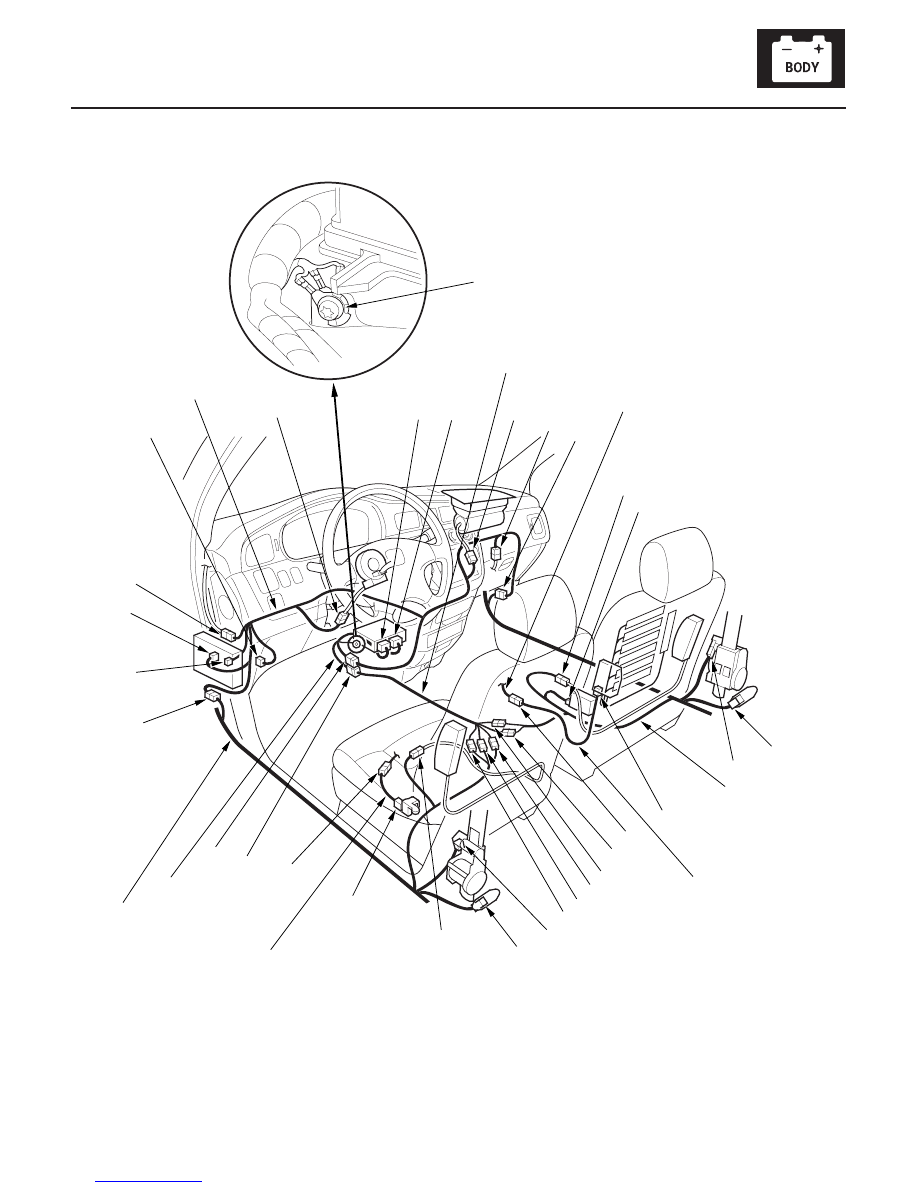

SRS MAIN HARNESS

SRS FLOOR HARNESS

SRS FLOOR SUBHARNESS

RIGHT SIDE WIRE
HARNESS

OPDS UNIT HARNESS

LEFT SIDE WIRE HARNESS

30

28

29

DRIVER’S SEAT WIRE HARNESS (EX, EXL) or
SEAT POSITION SENSOR SUBHARNESS (LX)

RIGHT SIDE WIRE HARNESS *1 or
FRONT PASSENGER’S SEAT WIRE HARNESS *2

1

*1:
*2:

LX and EXL with navigation system
EX and EXL without navigation system

03/07/29 10:19:46 61S0X050_220_0067

S0X4AZBJ54283243775DBAT61

OPDS Unit Harness (’03-04 models)

Front Passenger’s Seat Wire Harness (EX without Navigation System) (SRS branch) (’03 model)

Right Side Wire Harness (SRS branch) (’03-04 models)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-66

Connectors and Harnesses

Connector to Harness Index (cont’d)

OPDS unit

12

8

Under front passenger’s seat

C861

13

4

Under front passenger’s seat

Right side wire harness

’03 model

C861

13

4

Under front passenger’s seat

Front passenger’s seat wire
harness (see page 22-73)

2

C861

13

4

Under front passenger’s seat

OPDS unit harness

Front passenger’s seat belt tensioner

11

2

Right B-pillar

Passenger’s side airbag inflator

8

2

Under front passenger’s seat

Passenger’s side impact sensor

10

2

Right B-pillar

Front passenger’s weight sensor

9

6

Under front passenger’s seat

C581

7

2

Behind right kick panel

SRS main harness

C583

15

2

Under front passenger’s seat

SRS floor subharness

C584

14

2

Under front passenger’s seat

SRS floor subharness

C861

13

4

Under front passenger’s seat

OPDS unit harness

’03 model

1: LX and EXL with navigation system
2: EX and EXL without navigation system

1

1

03/07/29 10:19:47 61S0X050_220_0068

01

22-67

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

7

8

6

5

4

3

2

SRS MAIN HARNESS

SRS FLOOR HARNESS

SRS FLOOR SUBHARNESS

RIGHT SIDE WIRE
HARNESS

OPDS UNIT HARNESS

LEFT SIDE WIRE HARNESS

30

28

29

DRIVER’S SEAT WIRE HARNESS (EX, EXL) or
SEAT POSITION SENSOR SUBHARNESS (LX)

RIGHT SIDE WIRE HARNESS *1 or
FRONT PASSENGER’S SEAT WIRE HARNESS *2

1

*1:
*2:

LX and EXL with navigation system
EX and EXL without navigation system

03/07/29 10:19:47 61S0X050_220_0069
