22-12

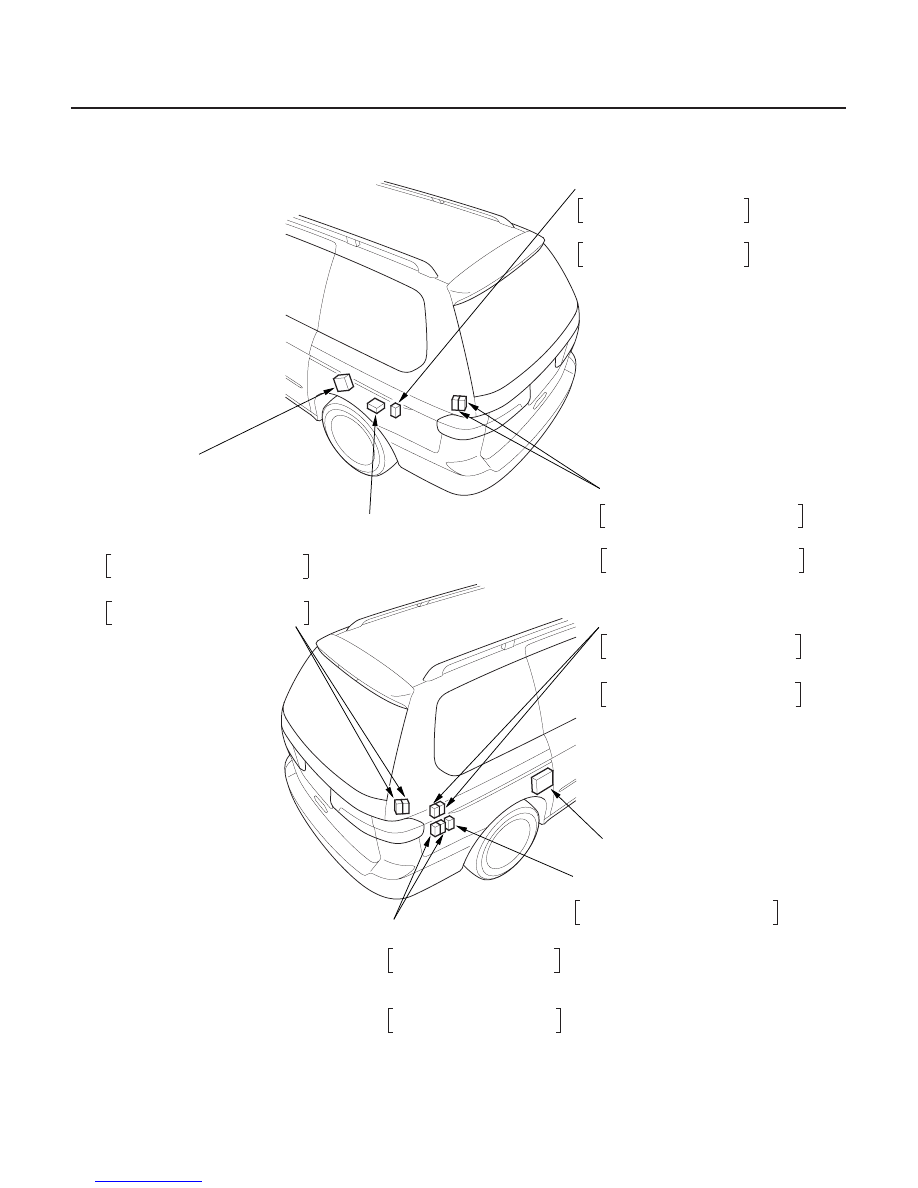

Relay and Control Unit Locations

Rear Side Trim

REAR A/C BLOWER MOTOR MAIN RELAY

REAR A/C BLOWER MOTOR HIGH RELAY

RIGHT POWER SLIDING DOOR
CONTROL UNIT

REAR A/C MODE CONTROL
MOTOR RELAY

REAR A/C BLOWER MOTOR
LOW RELAY

REAR A/C BLOWER MOTOR
MIDDLE RELAY

RIGHT REAR WINDOW OPEN RELAY

RIGHT REAR WINDOW CLOSE RELAY

LEFT REAR WINDOW OPEN RELAY

LEFT REAR WINDOW CLOSE RELAY

LEFT POWER SLIDING DOOR
CONTROL UNIT

REAR WINDOW WIPER
INTERMITTENT CONTROL UNIT
(’01-04 models)

FUEL FILL DOOR RELAY (’99-01 models)

FUEL FILL DOOR RELAY (’02-04 models)

Wire colors: BLU/YEL, BRN/YEL,
YEL/BLU, GRN/YEL and BLK/YEL

Wire colors: BRN/YEL, BLK/YEL,
BLK and BLU/BLK

Wire colors: BLK/YEL, GRN/RED,
WHT/RED, GRN/WHT and YEL/RED

Wire colors: BLK/YEL,
WHT/RED, GRN/YEL and BLK

Wire colors: BLK/YEL,
RED/BLU, GRN/WHT and BLK

Wire colors: BLU, WHT/RED,
WHT/RED, WHT/BLK and RED/BLU

Wire colors: BLU/YEL, WHT/RED,
WHT/RED, WHT/BLK and RED/YEL

Wire colors: BLU, WHT/RED,
WHT/RED, WHT/YEL and GRN/RED

Wire colors: BLU/YEL, WHT/RED,
WHT/RED, WHT/YEL and GRN/YEL

Wire colors: GRN, WHT/RED,
BLK, WHT and BLU

Wire colors: GRN, WHT/RED,
WHT, WHT and BLU

03/07/29 10:17:55 61S0X050_220_0014

０６

Ｓ０Ｘ４Ａ００Ｊ５４２００００００００ＤＥＡＴ７０

22-13

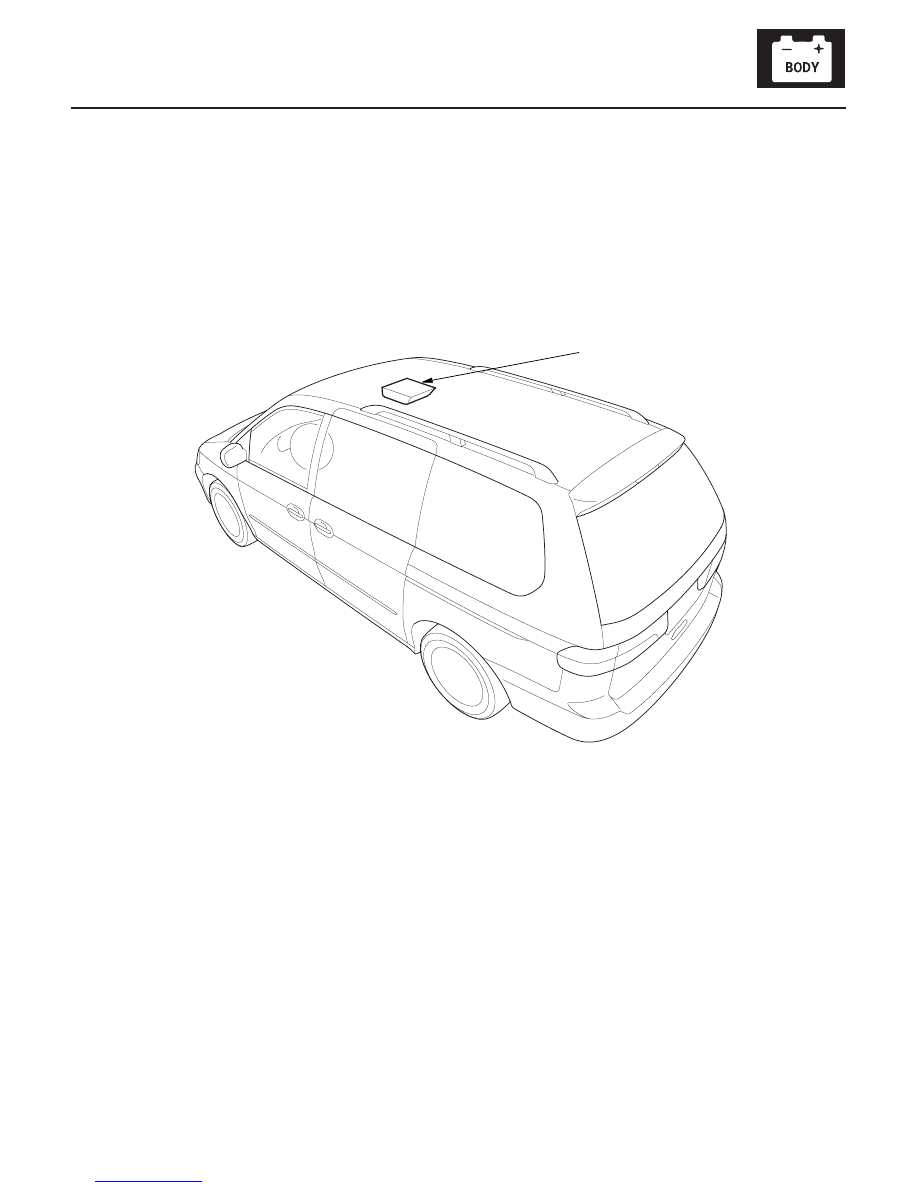

Roof

REAR CONTROLLER and SCREEN
(With rear entertainment system )

03/07/29 10:17:55 61S0X050_220_0015

＊０３

＊０４

Ｓ０Ｘ４Ａ００Ｊ５４２００００００００ＤＥＡＴ３３

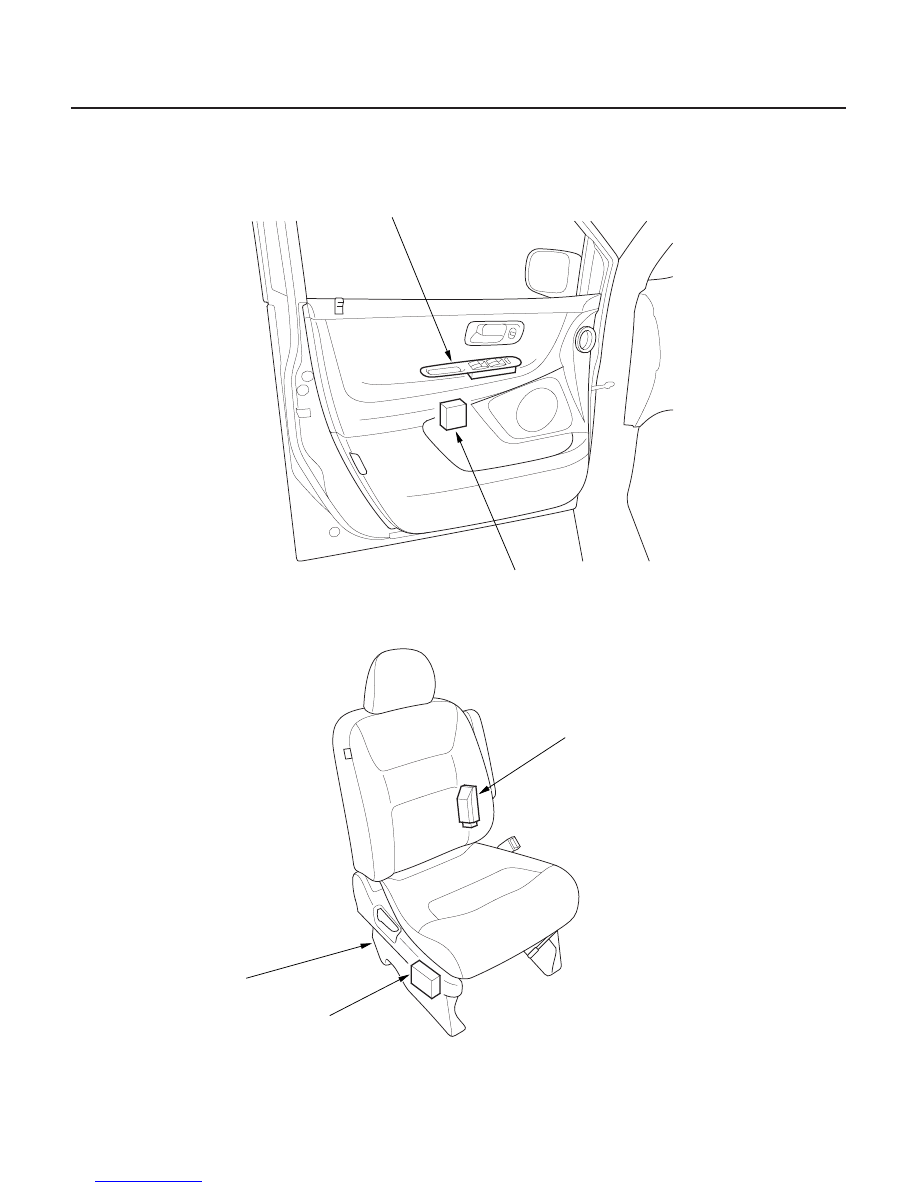

Driver’s Door:

Front Passenger’s Seat:

22-14

Relay and Control Unit Locations

Door and Seat

MULTIPLEX CONTROL UNIT, DOOR

POWER WINDOW CONTROL UNIT
(’03-04 models)

OPDS UNIT
(’02-04 models)

FRONT PASSENGER’S SEAT

SEAT WEIGHT UNIT
(’03-04 models)

03/07/29 10:17:55 61S0X050_220_0016

＋

−

Ｓ０Ｘ４Ａ００Ｊ５４２００００００００ＤＦＡＴ００

Harness

Location

Engine Compartment

Dashboard

Others (Floor, Door,

Tailgate and Roof)

Notes

22-15

Connectors and Harnesses

Connector Index

Identification numbers have been assigned to in-line connectors. The number is preceded by the letter ’’C’’ for connectors, ’’G’’ for ground
terminals or ’’T’’ for non-ground terminals.

Starter cable

T1, T2 and (

)

(see page 22-16)

Battery ground cable

T3
G1 and (

)

(see page 22-16)

Engine ground cable

T4
G2

(see page 22-16)

Engine wire harness

C101 through C108, C151
T101 and T102
G101 and G102

(see page 22-18)

Right engine compartment wire
harness

G201

C201 through C205

(see page 22-26)

Left engine compartment wire harness

C101, C102 and C108
T103, T5
G301 through G303

C301 through C304,
C753

(see page 22-28)

Dashboard wire harness B (right
branch)

C201 and C202
C451 and C452

(see page 22-32)

Dashboard wire harness B (left
branch)

C301 and C302
C401 and C402
G401

(see page 22-32)

Dashboard wire harness A

C203, C204, C303, C401,
C402
C501 through C509, C512
C541
G501 through G503

(see page 22-38)

Left side wire harness

C501, C502, C507, C508,
C509, C551, C751

C552 through C559
C510, C511
G551 and G552

(see page 22-48)

Right side wire harness

C451, C452, C505
C506, C581, C761

C582, C583, C584,
C589, C861
G581 and G582

(see page 22-52)

Tailgate wire harness

C554, C555
C601 through C603

(see page 22-58)

Tailgate subharness

C601 through C603

(see page 22-59)

Roof wire harness

C512

C582, C510, C511

(see page 22-60)

SRS main harness

C503, C205, C304
C551, C581, C851
G801

(see page 22-61)

Knock sensor subharness

C103

(see page 22-18)

Driver’s seat wire harness

C552

(see page 22-72)

Driver’s door wire harness

C751, C753

C752

(see page 22-70)

Front passenger’s door wire harness

C761

C762

(see page 22-71)

PCM subharness

C504

(see page 22-68)

Fuel unit subharness

C553

(see page 22-48)

Ignition switch lead

(see page 22-69)

Navigation wire harness

C541

(see page 22-68)

Driver’s seat heater switch subharness
(’02-04 models)

C752

(see page 22-70)

Front passenger’s seat heater switch
subharness (’02-04 models)

C762

(see page 22-71)

SRS floor harness
(’02-04 models)

C851 and C852
G851

(see page 22-62)

SRS floor subharness
(’02-04 models)

C852

C556, C557, C558
C583, C584

(see page 22-62)

OPDS unit harness
(’02-04 models)

C861

(see page 22-62)

A/T subharness
(’02-04 models)

C151
G151

(see page 22-74)

Front passenger’s seat
wire harness (’03-04 models)

C589, C861

(see page 22-73)

Seat position sensor
subharness (’03-04 LX)

C559

(see page 22-64)
