21-132

Rear Heater-A/C

Rear Blower Motor High Speed Circuit Troubleshooting - Hot and/or Cold
(cont’d)

REAR BLOWER RESISTOR 5P CONNECTOR

REAR BLOWER MOTOR MAIN RELAY
6P CONNECTOR

GRN/YEL

GRN/YEL

REAR BLOWER MOTOR MAIN RELAY
6P CONNECTOR

BRN/YEL

BRN/YEL

REAR BLOWER MOTOR HIGH RELAY
4P CONNECTOR

REAR BLOWER MOTOR HIGH RELAY
4P CONNECTOR

BLK

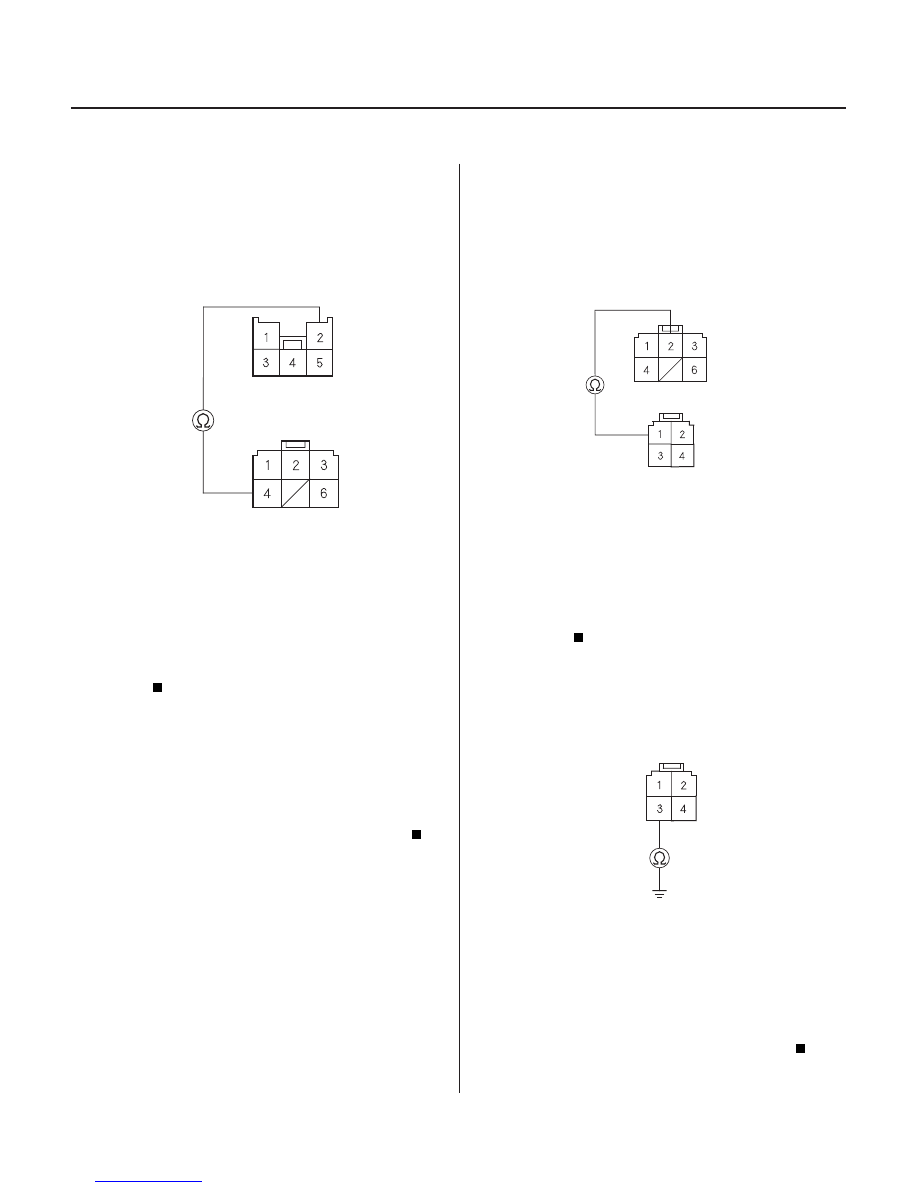

9. Check for continuity between the No. 2 terminal of

the rear blower resistor 5P connector and the No. 4
terminal of the rear blower motor main relay 6P
connector.

Go to step 10.

Repair open in the wire between the rear

blower resistor and the rear blower motor main
relay.

10. Remove the rear blower motor high relay, and test

it (see page 22-88).

Go to step 11.

Replace the rear blower motor high relay.

11. Check for continuity between the No. 2 terminal of

the rear blower motor main relay 6P connector and
the No. 1 terminal of the rear blower motor high
relay 4P connector.

Go to step 12.

Repair open in the wire between the rear

blower motor main relay and the rear blower motor
high relay.

12. Check for continuity between the No. 3 terminal of

the rear blower motor high relay 4P connector and
body ground.

Go to step 13.

Check for an open in the wire between the

rear blower motor high relay and body ground. If
the wire is OK, check for poor ground at G582.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is the r elay OK ?

Is ther e continuity?

Is ther e continuity?

03/07/29 10:14:15 61S0X050_210_0133

−

−

−

−

＊０２

０１

０２

YES

NO

YES

NO

21-133

REAR BLOWER MOTOR HIGH RELAY
4P CONNECTOR

BLK/YEL

REAR BLOWER MOTOR HIGH RELAY
4P CONNECTOR

REAR HEATER-A/C MAIN SWITCH
10P CONNECTOR

BLU/BLK

BLU/BLK

REAR BLOWER MOTOR HIGH RELAY
4P CONNECTOR

REAR HEATER-A/C PASSENGER’S
CONTROL PANEL 10P CONNECTOR

BLU/BLK

BLU/BLK

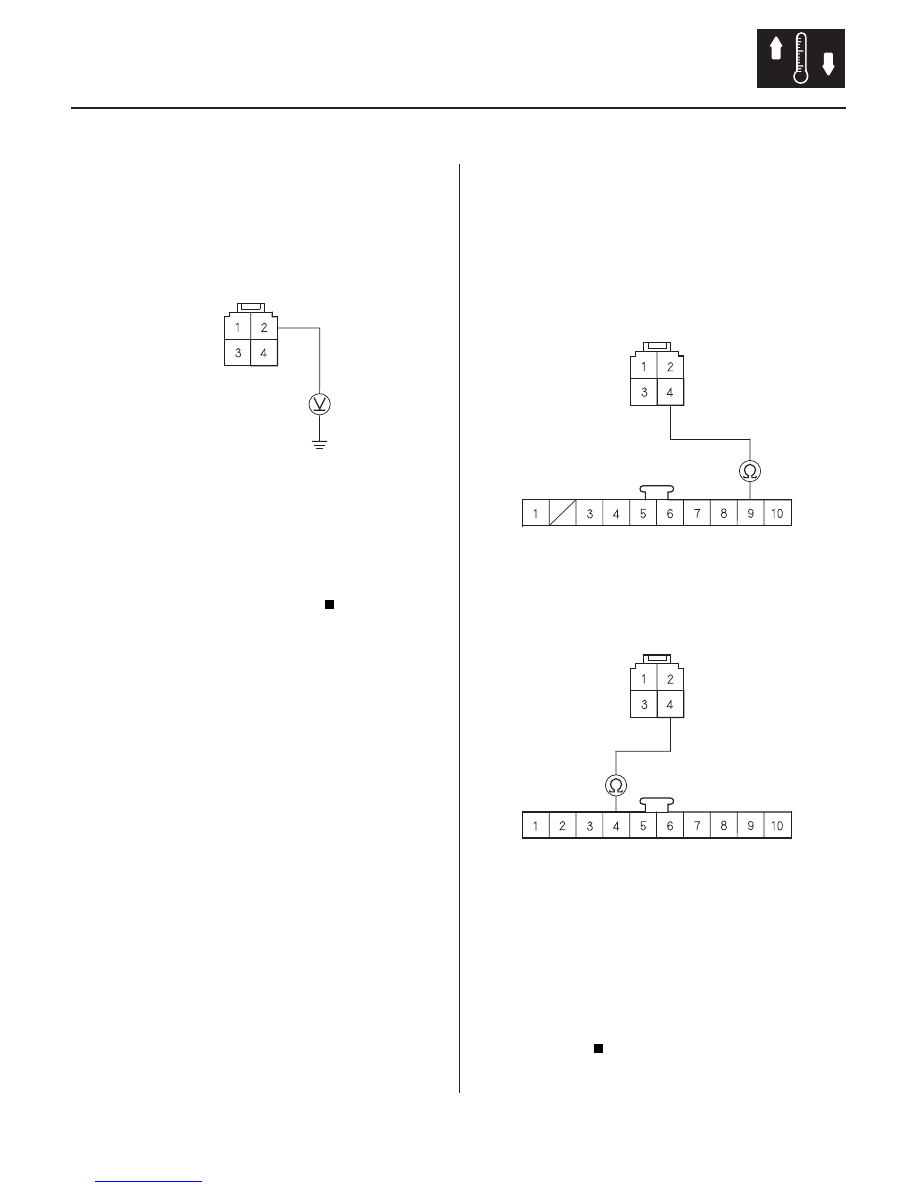

13. Turn the ignition switch ON (II).

14. Measure the voltage between the No. 2 terminal of

the rear blower motor high relay 4P connector and
body ground.

Go to step 15.

Repair open in the wire between the No. 3

fuse in the driver’s under-dash fuse/relay box and
the rear blower motor high relay.

15. Turn the ignition switch OFF.

16. Disconnect the rear heater-A/C main switch 10P

connector and the rear heater-A/C passenger’s
control panel 10P connector.

17. Check for continuity between the No. 4 terminal of

the rear blower motor high relay 4P connector and
the No. 9 terminal of the rear heater-A/C main
switch 10P connector, and between the No. 4
terminal of the rear blower motor high relay 4P
connector and the No. 4 terminal of the rear heater-
A/C passenger’s control panel 10P connector.

Go to step 18.

Repair open in the wire between the rear

blower motor high relay and the rear heater-A/C
main switch, or between the rear blower motor
high relay and the rear heater-A/C passenger’s
control panel.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?

Is ther e continuity?

03/07/29 10:14:16 61S0X050_210_0134

−

−

−

−

−

−

０３

０４

＊０１

Ｓ０Ｘ４Ａ１２Ｇ４４２０００４０３１２ＦＡＡＴ００

YES

NO

YES

NO

YES

NO

21-134

21-134

Rear Heater-A/C

Rear Blower Motor High Speed
Circuit Troubleshooting - Hot and/
or Cold (cont’d)

Rear Mode Control Motor Circuit
Troubleshooting

REAR HEATER-A/C MAIN SWITCH
10P CONNECTOR

REAR BLOWER MOTOR MAIN RELAY
6P CONNECTOR

YEL/BLU

YEL/BLU

REAR HEATER-A/C PASSENGER’S
CONTROL PANEL 10P CONNECTOR

REAR BLOWER MOTOR MAIN RELAY
6P CONNECTOR

YEL/BLU

YEL/BLU

BLK/YEL

REAR MODE CONTROL MOTOR 7P CONNECTOR

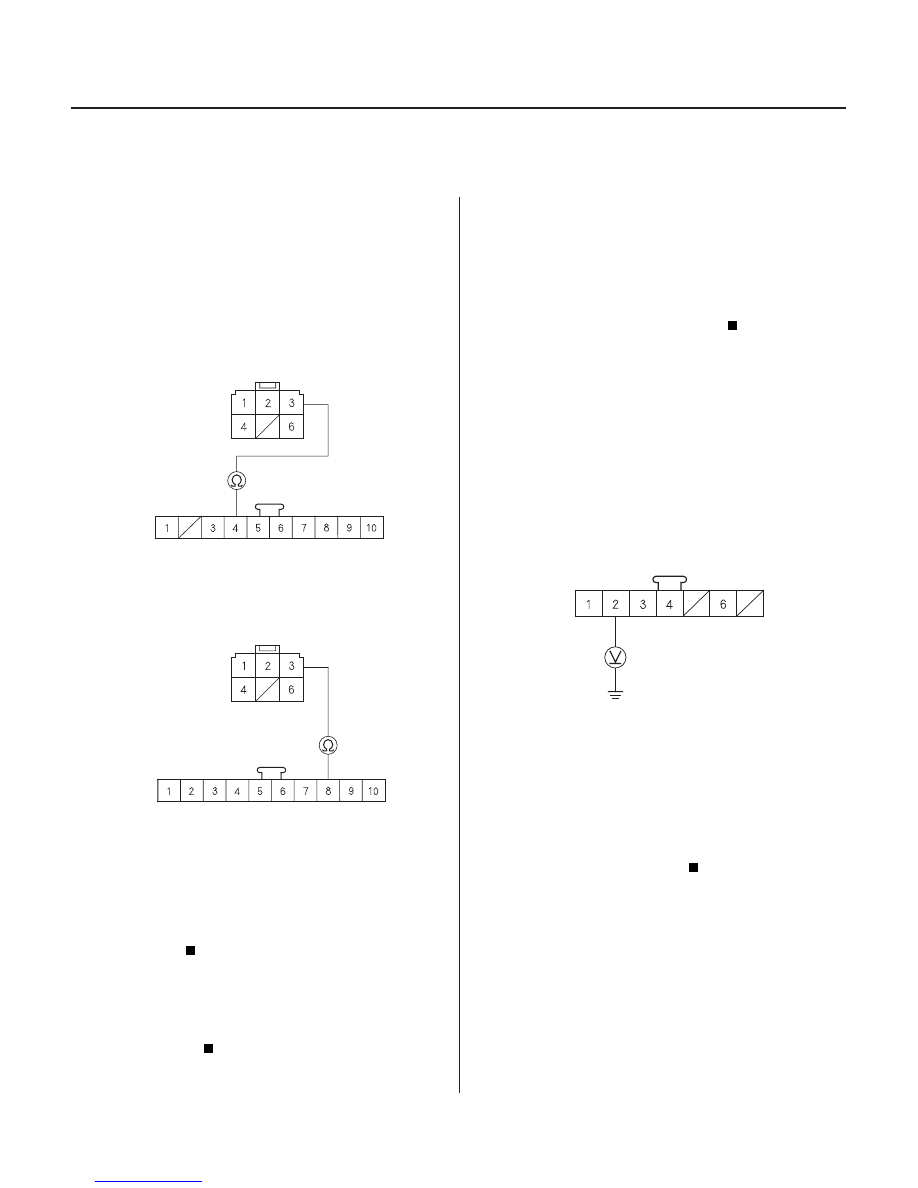

18. Check for continuity between the No. 3 terminal of

the rear blower motor main relay 6P connector and
the No. 4 terminal of the rear heater-A/C main
switch 10P connector, and between the No. 3
terminal of the rear blower motor main relay 6P
connector and the No. 8 terminal of the rear heater-
A/C passenger’s control panel 10P connector.

Test the rear heater-A/C main switch (see

page 21-140) and the rear heater-A/C passenger’s
control panel (see page 21-141). Replace the switch
as needed.

Repair open in the wire between the rear

blower motor main relay and the rear heater-A/C
main switch, or between the rear blower motor
main relay and the rear heater-A/C passenger’s
control panel.

1. Check the No. 3 (7.5A) fuse in the driver’s under-

dash fuse/relay box.

Go to step 2.

Replace the fuse and recheck.

2. Remove the rear blower unit (see page 21-142).

3. Disconnect the rear mode control motor 7P

connector.

4. Turn the ignition switch ON (II).

5. Measure the voltage between the No. 2 terminal of

the rear mode control motor 7P connector and
body ground.

Go to step 6.

Repair open in the wire between the No. 3

fuse in the driver’s under-dash fuse/relay box and
the rear mode control motor.

6. Turn the ignition switch OFF.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is the f use OK ?

Is ther e batter y voltage?

03/07/29 10:14:16 61S0X050_210_0135

−

−

−

−

−

−

−

−

−

−

−

−

＊０２

０３

＊０３

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

YES

NO

21-135

REAR MODE CONTROL MOTOR 7P CONNECTOR

BLK

REAR MODE CONTROL MOTOR RELAY 5P SOCKET

BLK/YEL

GRN/WHT

GRN/RED

REAR MODE CONTROL MOTOR 7P CONNECTOR

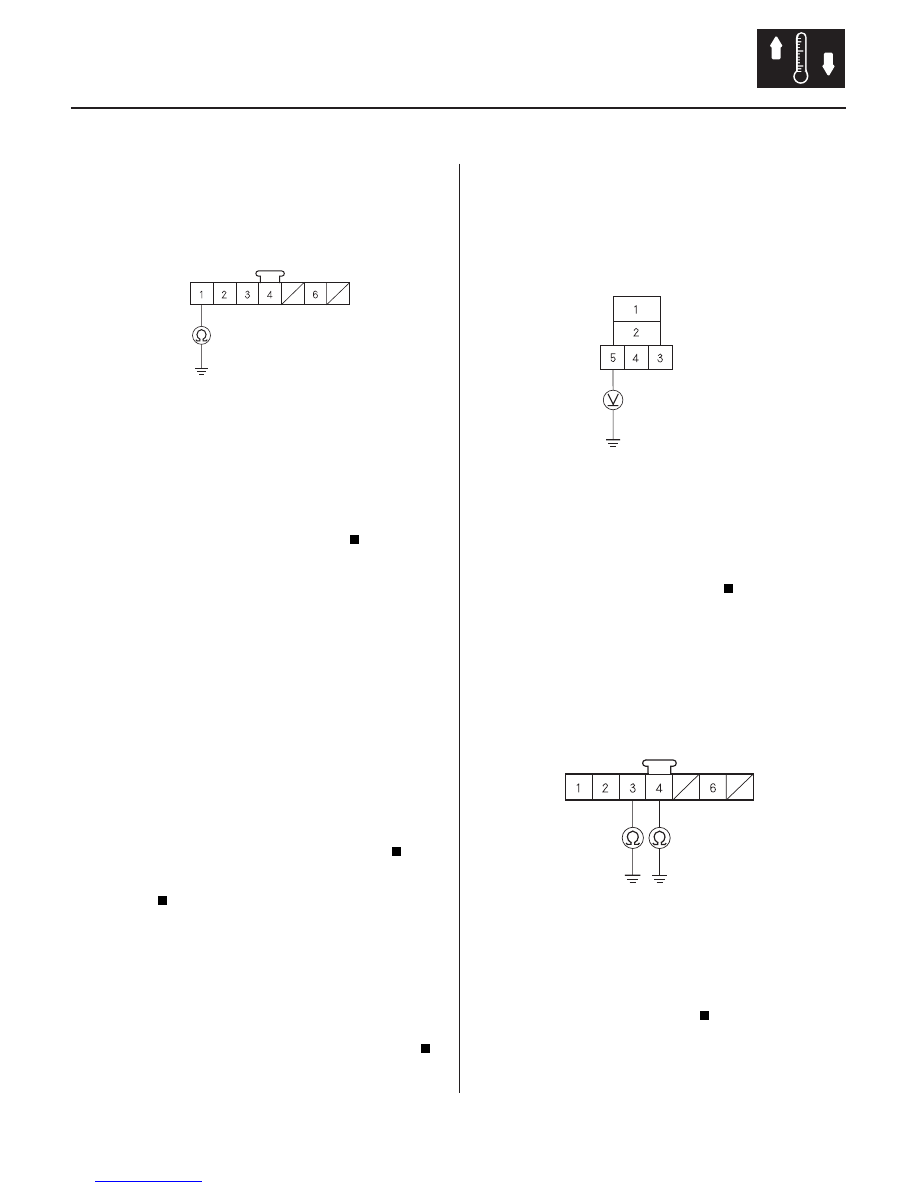

7. Check for continuity between the No. 1 terminal of

the rear mode control motor 7P connector and
body ground.

Go to step 8.

Check for an open in the wire between the

rear mode control motor and body ground. If the
wire is OK, check for ground at G582.

8. Test the rear mode control motor (see page 21-139).

Go to step 11.

Go to step 9.

9. Remove the rear mode control motor (see page 21-

139).

10. Check the rear mode control linkage and doors for

smooth movement.

Replace the rear mode control motor.

Repair the rear mode control linkage or

doors.

11. Remove the rear mode control motor relay, and

test it (see page 22-88).

Go to step 12.

Replace the rear mode control motor relay.

12. Turn the ignition switch ON (II).

13. Measure the voltage between the No. 5 terminal of

the rear mode control motor relay 5P socket and
body ground.

Go to step 14.

Repair open in the wire between the No. 3

fuse in the driver’s under-dash fuse/relay box and
the rear mode control motor relay.

14. Turn the ignition switch OFF.

15. Check for continuity between the No. 3 and No. 4

terminals of the rear mode control motor 7P
connector and body ground individually.

Repair any short to body ground in the wire

(s) between the rear mode control motor and the
rear mode control motor relay.

Go to step 16.

(cont’d)

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is the r ear mode contr ol motor OK ?

Do the r ear mode contr ol linkage and door s move
smoothly?

Is the r elay OK ?

Is ther e batter y voltage?

Is ther e continuity?

03/07/29 10:14:17 61S0X050_210_0136
