Honda Odyssey 2004. Manual - part 364

＊０１

Ｓ０Ｘ４Ａ００Ｊ４６１０００４６２０１ＭＦＡＴ２０

20-98

Seats

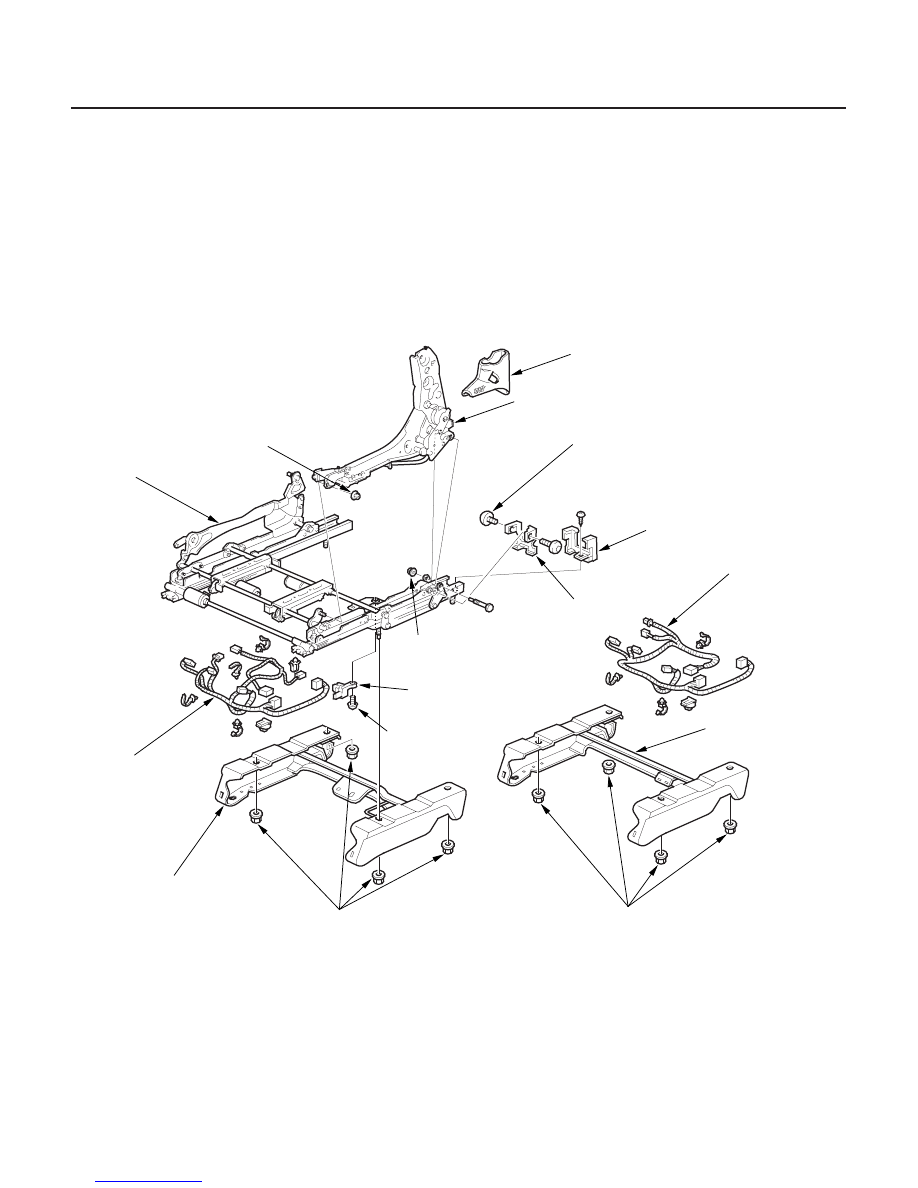

Front Seat Linkage Disassembly/Reassembly - 8-Way Power

10 x 1.25 mm
47 N·m (4.8 kgf·m, 35 lbf·ft)

RECLINE BOOTS

RECLINE ADJUSTER

6 x 1.0 mm
8.5 N·m (0.87 kgf·m,
6.3 lbf·ft)

DRIVER’S SEAT
HARNESS
(’03-04 models)

SLIDE/UP-DOWN ADJUSTER

DRIVER’S
SEAT HARNESS
(’99-02 models)

6 x 1.0 mm
8.5 N·m (0.87 kgf·m,
6.3 lbf·ft)

SEAT RISER
(’03-04 models)

SEAT RISER
(’99-02 models)

10 x 1.25 mm
47 N·m (4.8 kgf·m, 35 lbf·ft)

SEAT POSITION SENSOR
(’03-04 models)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)
(’03-04 models)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)
(’03 model)

LOWER END CAP

UPPER END CAP

For ’03-04 models: The operation of the driver’s seat position sensor must be checked after any of these actions (see
page 23-47):

• Driver’s seat position sensor replacement.
• Cover plate (front side of driver’s seat slide rail) replacement.

NOTE:

• Replace the bushings with new ones.
• Apply multipurpose grease to the sliding and pivot portions.
• Check operation of the recline adjuster and slide/up-down adjuster.

Use a 5/8 inch socket wrench.

Use a 5/8 inch socket wrench.

Use a Torx T30 bit.

Use a Torx T30 bit.

03/07/29 10:02:20 61S0X050_200_0100

＊０１

Ｓ０Ｘ４ＡＺ８Ｊ４６１２７０５３７３０ＭＦＡＴ００

’99-02 models

20-99

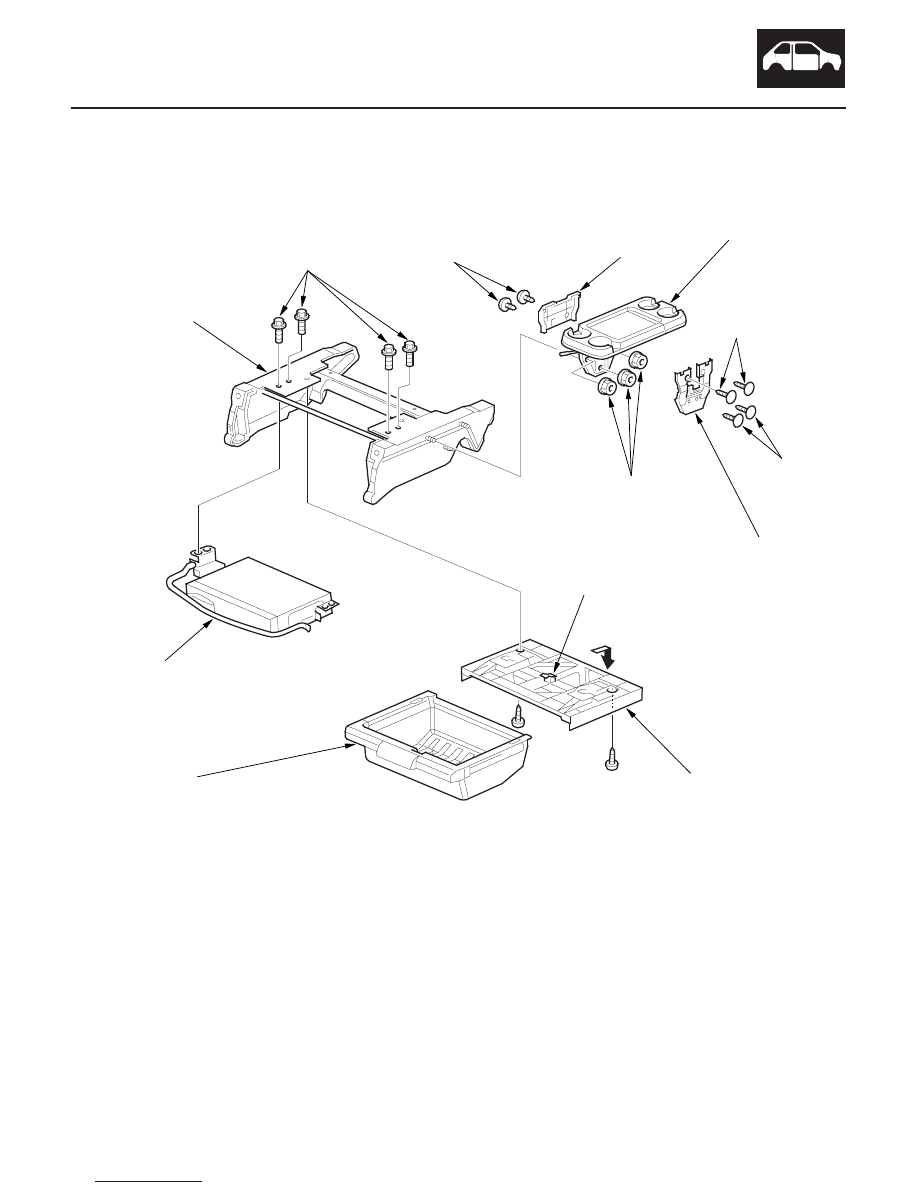

Front Passenger’s Seat Riser Disassembly/Reassembly

6 x 1.0 mm

7.2 lbf·ft)

8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

CLIPS

CENTER TABLE
INNER COVER

CENTER TABLE

CENTER TABLE ARM
OUTER COVER

SEAT RISER

HOOK

UNDER SEAT STORAGE TRAY
(For some models)

NAVIGATION UNIT

CLIPS

CLIPS

UNDER SEAT STORAGE TRAY GUIDE
(For some models)

Replace.

Replace.

Replace.

03/07/29 10:03:12 61S0X050_200_0101

models)



(For some

9.8 N·m (1.0 kgf·m,

＊０１

Ｓ０Ｘ４ＡＺＢＪ４６１２７０５３７３０ＭＦＡＴ００

’03-04 models

20-100

Seats

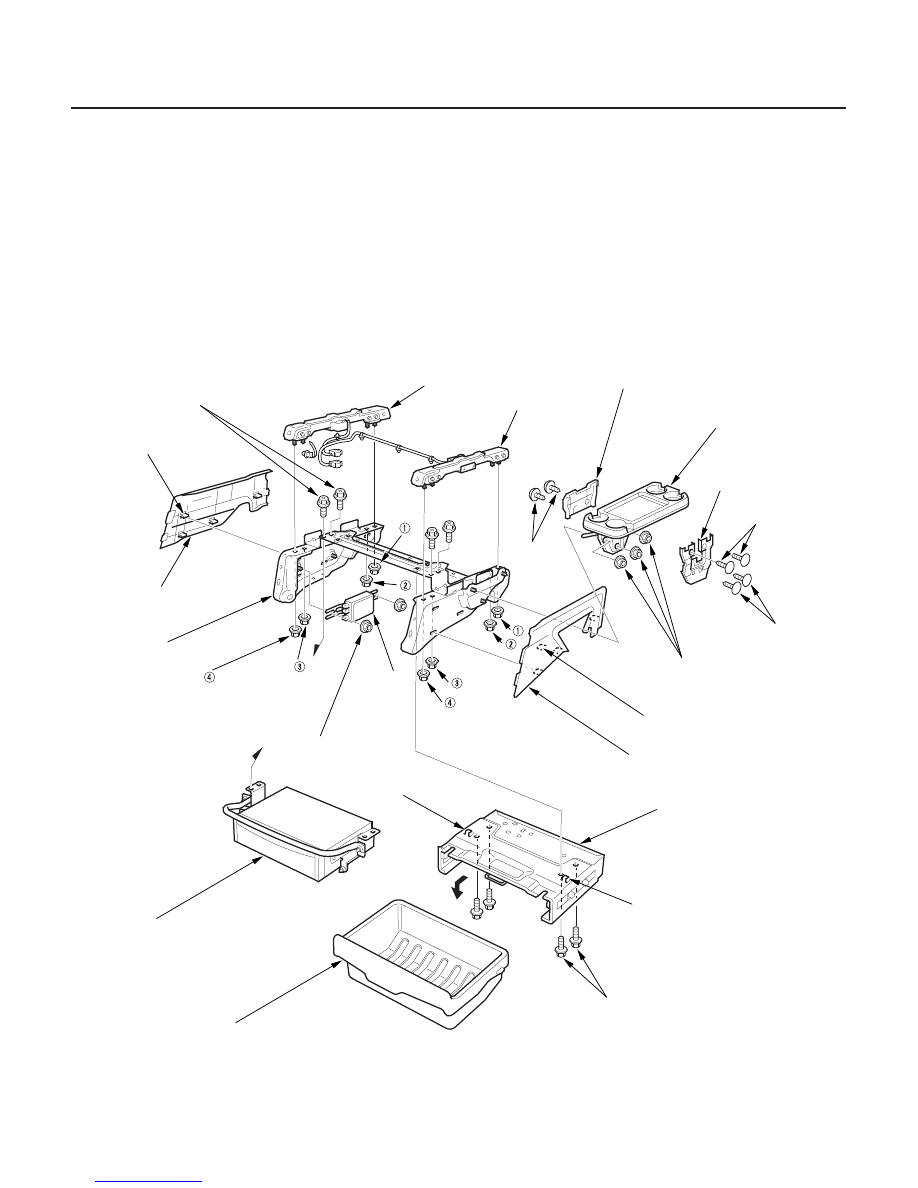

Front Passenger’s Seat Riser Disassembly/Reassembly (cont’d)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

8 x 1.25 mm
21 N·m (2.1 kgf·m,
15 lbf·ft)

OUTER WEIGHT
SENSOR

INNER WEIGHT
SENSOR

CENTER TABLE
INNER COVER

CENTER TABLE
(For some models)

CENTER TABLE ARM
OUTER COVER

CLIPS

CLIPS
(Four places)

INNER RISER COVER

OUTER RISER COVER

SEAT RISER

WEIGHT
SENSOR
UNIT

8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

HOOK

UNDER SEAT STORAGE
TRAY GUIDE
(For some models)

UNDER SEAT STORAGE TRAY
(For some models)

NAVIGATION UNIT
(For some models)

CLIPS

CLIPS

HOOK

8 x 1.25 mm
21 N·m (2.1 kgf·m,
15 lbf·ft)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

CLIPS
(Four places)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

The front passenger’s weight sensor (SWS) unit must be calibrated after any of these actions (see page 23-42):

• Front passenger’s seat replacement (including any seat components)
• Replacement of the seat weight sensors
• Replacement of the seat weight sensor unit

NOTE:

• When tightening the weight sensor mounting nuts, starting at the rear, tighten the nuts in the sequence shown.
• Make sure the weight sensor unit connectors are plugged in properly.

Replace.

Replace.

Replace.

03/07/29 10:03:13 61S0X050_200_0102

０１

Ｓ０Ｘ４Ａ００Ｊ４６１２７０５３７７１ＫＢＡＴ１０

20-101

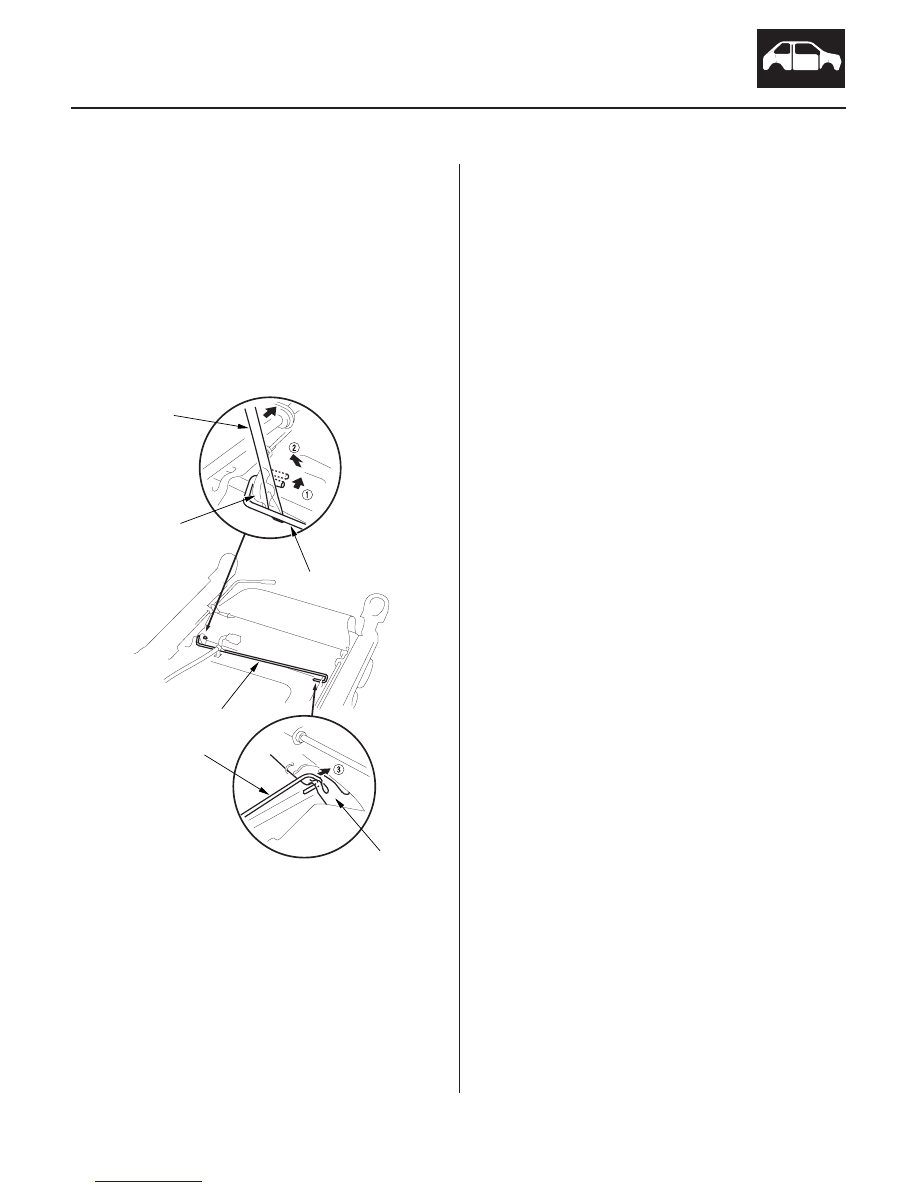

Front Seat Torsion Bar Replacement - Manual Height Adjustable

C

B

A

A

A

D

NOTE: Take care not to tear the seams or damage the
seat covers.

1. Remove the front seat (see page 20-81).

2. Release the hooks from under the seat cushion,

then turn over the seat cushion cover as necessary
(see page 20-106).

3. Put on gloves to protect your hands. Remove the

torsion bar (A) from the hook (B) with a flat-tip
screwdriver (C), then pull out the torsion bar from
the seat cushion frame (D).

4. Install the torsion bar in the reverse order of

removal.

03/07/29 10:03:14 61S0X050_200_0103
