20-90

Seats

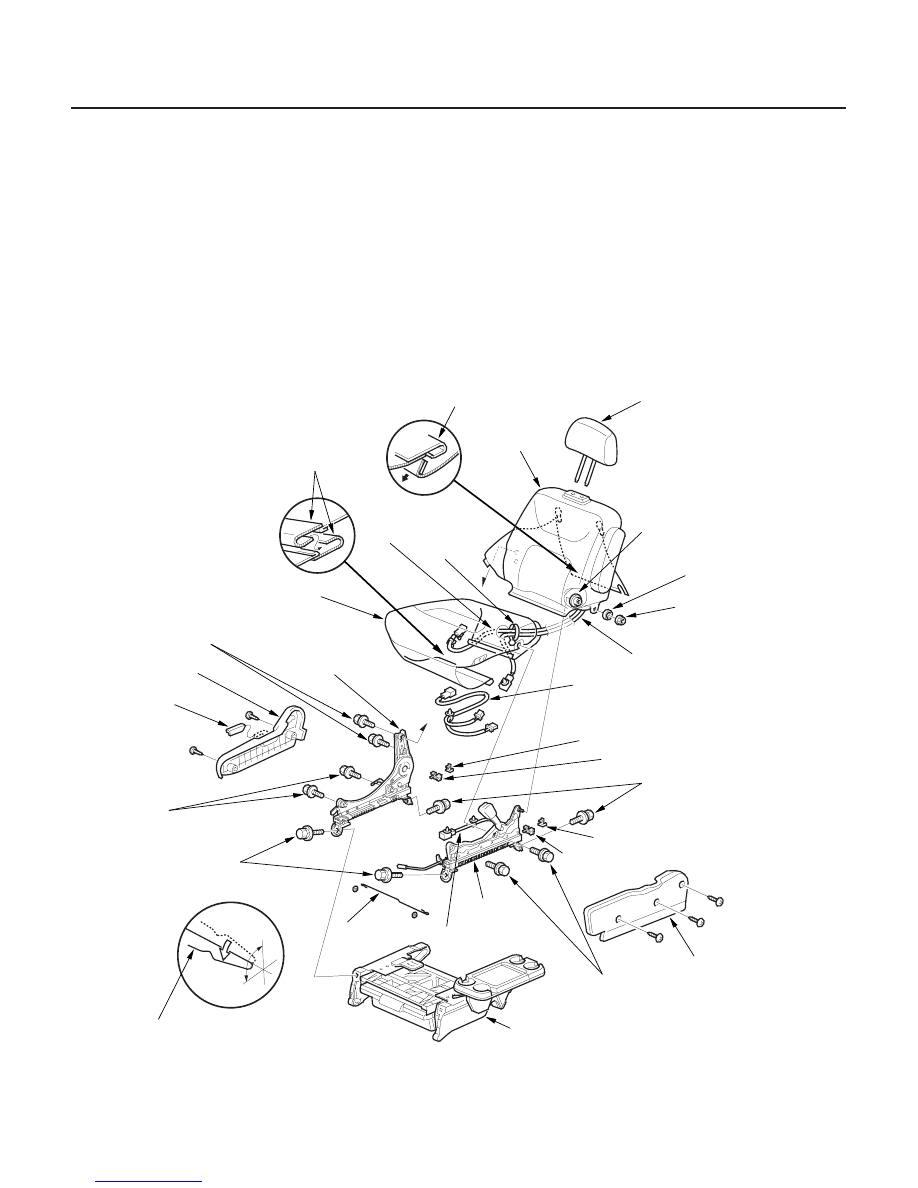

Front Seat Disassembly/Reassembly - Manual Height Adjustable (cont’d)

INNER SEAT TRACK

CONNECTING WIRE

RECLINE ADJUSTER/
OUTER SEAT TRACK

END CAP

10 x 1.25 mm
47 N·m (4.8 kgf·m, 35 lbf·ft)

RECLINE
COVER

RECLINE
LEVER

WASHER

WASHER

90°

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

HEIGHT
KNOB

SEAT RISER

PIVOT NUT
8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

PIVOT WASHER

HOOKS

BUSHING

HEADREST

SEAT-BACK

SEAT CUSHION

CENTER COVER

WIRE TIE

CLIP

SIDE AIRBAG HARNESS
(For some models)

HOOK

HOOKS

END CAP

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

SEAT POSITION
SENSOR

SEAT POSITION
SENSOR
SUBHARNESS

6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

10 x 1.25 mm
47 N·m (4.8 kgf·m, 35 lbf·ft)

CLIP

10 x 1.25 mm
47 N·m (4.8 kgf·m, 35 lbf·ft)

WASHER

10 x 1.25 mm
47 N·m
(4.8 kgf·m,
35 lbf·ft)

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

WASHER

CENTER COVER

• For some models: SRS components are located in this area. Review the SRS component locations (see page 23-20),

and the precautions and procedures (see page 23-21) before performing repairs or service.

• The operation of the driver’s seat position sensor must be checked after any of these actions (see page 23-47):

– Driver’s seat position sensor replacement
– Cover plate (front side of driver’s seat slide rail) replacement

NOTE:

• Route the seat wire harness correctly (see page 20-94).
• Make sure the bushing and pivot washer are installed correctly.
• Apply multipurpose grease to the moving portion of the seat track.
• To prevent wrinkles in the seat-back cover, stretch the material evenly over the pad.

Twist 90° to connect.

Use a Torx T30 bit.

03/07/29 10:02:12 61S0X050_200_0092

＊０１

Ｓ０Ｘ４ＡＣ４Ｊ４６１２７０５３９０１ＭＦＡＴ１０

’99-02 models Without Side Airbag

20-91

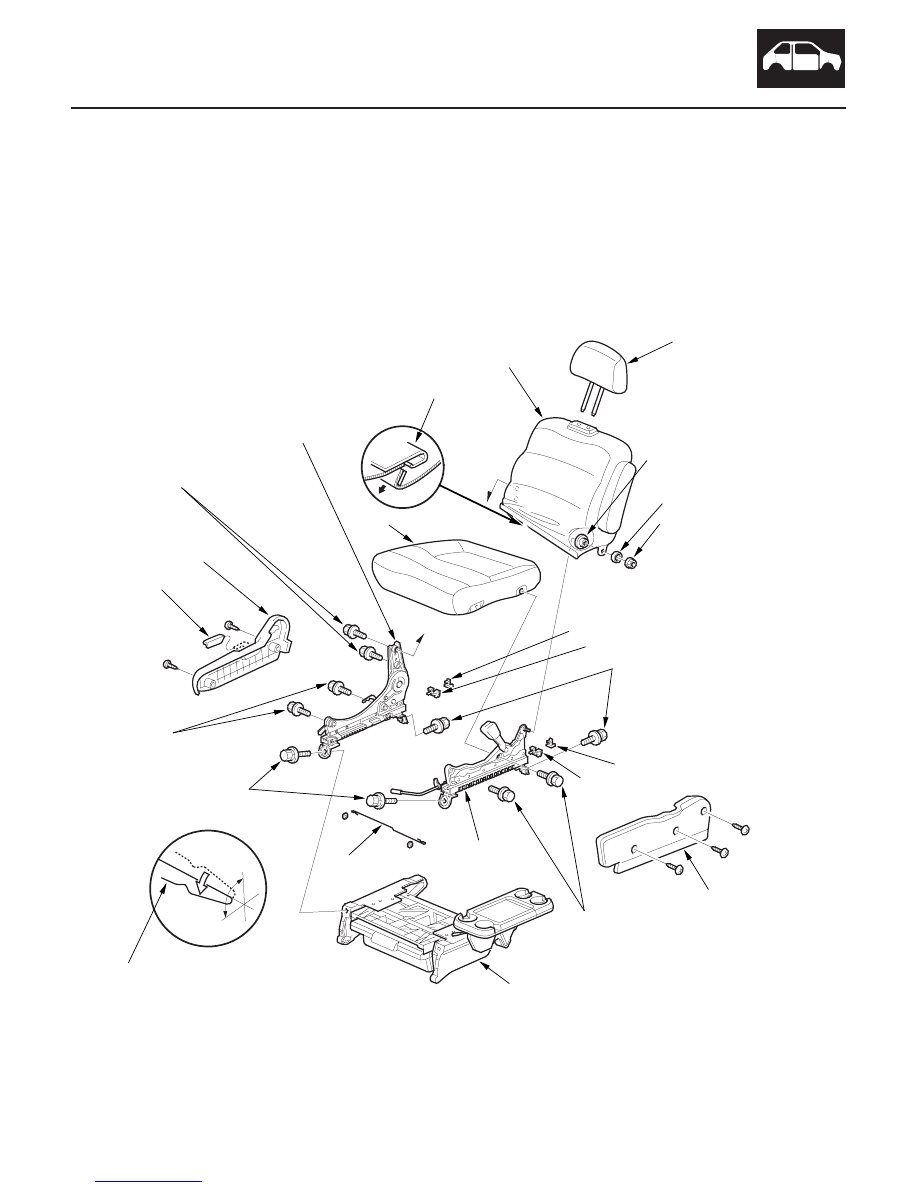

Front Seat Disassembly/Reassembly - Manual

HOOK

HEADREST

SEAT-BACK

SEAT CUSHION

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

RECLINE COVER

RECLINE LEVER

RECLINE ADJUSTER/
OUTER SEAT TRACK

SEAT RISER

PIVOT NUT
8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

PIVOT
WASHER

10 x 1.25 mm
47 N·m
(4.8 kgf·m, 35 lbf·ft)

BUSHING

INNER SEAT
TRACK

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

UPPER END CAP

CENTER COVER

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

90°

LOWER END CAP

CONNECTING WIRE

CONNECTING
WIRE

UPPER END CAP

LOWER END CAP

NOTE:

• The passenger’s seat is shown, the driver’s seat is similar except that it has a seat belt switch harness and doesn’t

have a center table, under seat storage tray, and navigation unit (for some models).

• Route the seat wire harness correctly (see page 20-94).
• Make sure the bushing and pivot washer are installed correctly.
• Apply multipurpose grease to the moving portion of the seat track.
• To prevent wrinkles in the seat-back cover, stretch the material evenly over the pad.

Twist 90° to connect.

03/07/29 10:02:13 61S0X050_200_0093

＊０１

Ｓ０Ｘ４ＡＣ５Ｊ４６１２７０５３９０１ＭＦＡＴ００

’02 model With Side Airbag

20-92

Seats

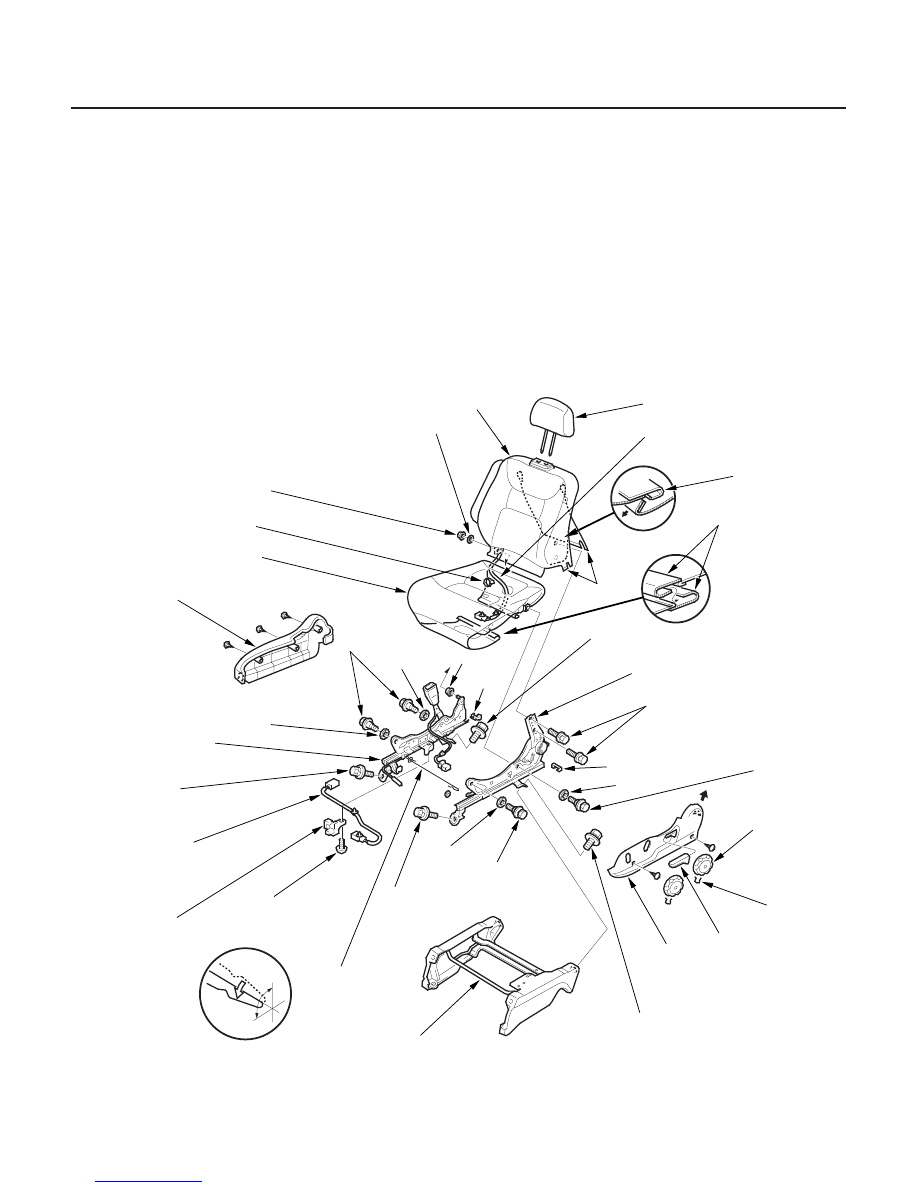

Front Seat Disassembly/Reassembly - Manual (cont’d)

HOOK

HEADREST

SEAT-BACK

SEAT CUSHION

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

COVER

RECLINE LEVER

RECLINE ADJUSTER/
OUTER SEAT TRACK

SEAT RISER

PIVOT NUT
8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

PIVOT
WASHER

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

BUSHING

INNER SEAT
TRACK

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

UPPER END CAP

CENTER COVER

10 x 1.25 mm
47 N·m (4.8 kgf·m,
35 lbf·ft)

90°

LOWER END CAP

CONNECTING WIRE

CONNECTING
WIRE

UPPER END CAP

LOWER END CAP

OPDS UNIT HARNESS

SEAT BELT
SWITCH HARNESS

SIDE AIRBAG
HARNESS

PASSENGER’S SEAT
SUBHARNESS
(With under seat storage tray)

HOOKS

WIRE TIE

SRS components are located in this area. Review the SRS component locations (see page 23-19), and the precautions
and procedures (see page 23-21) before performing repairs or service.

NOTE:

• The passenger’s seat with under seat storage tray is shown, the driver’s seat is similar except that it doesn’t have

the OPDS unit, center table, under seat storage tray, and navigation unit (for some models), and the passenger’s
seat without under seat storage tray has no passenger subharness (see page 20-94).

• Route the seat wire harness correctly (see page 20-94).
• Make sure the bushing and pivot washer are installed correctly.
• Apply multipurpose grease to the moving portion of the seat track.
• To prevent wrinkles in the seat-back cover, stretch the material evenly over the pad.

Twist 90° to connect.

03/07/29 10:02:14 61S0X050_200_0094

＊０１

Ｓ０Ｘ４ＡＺ９Ｊ４６１２７０５３９０１ＭＦＡＴ００

’03-04 models

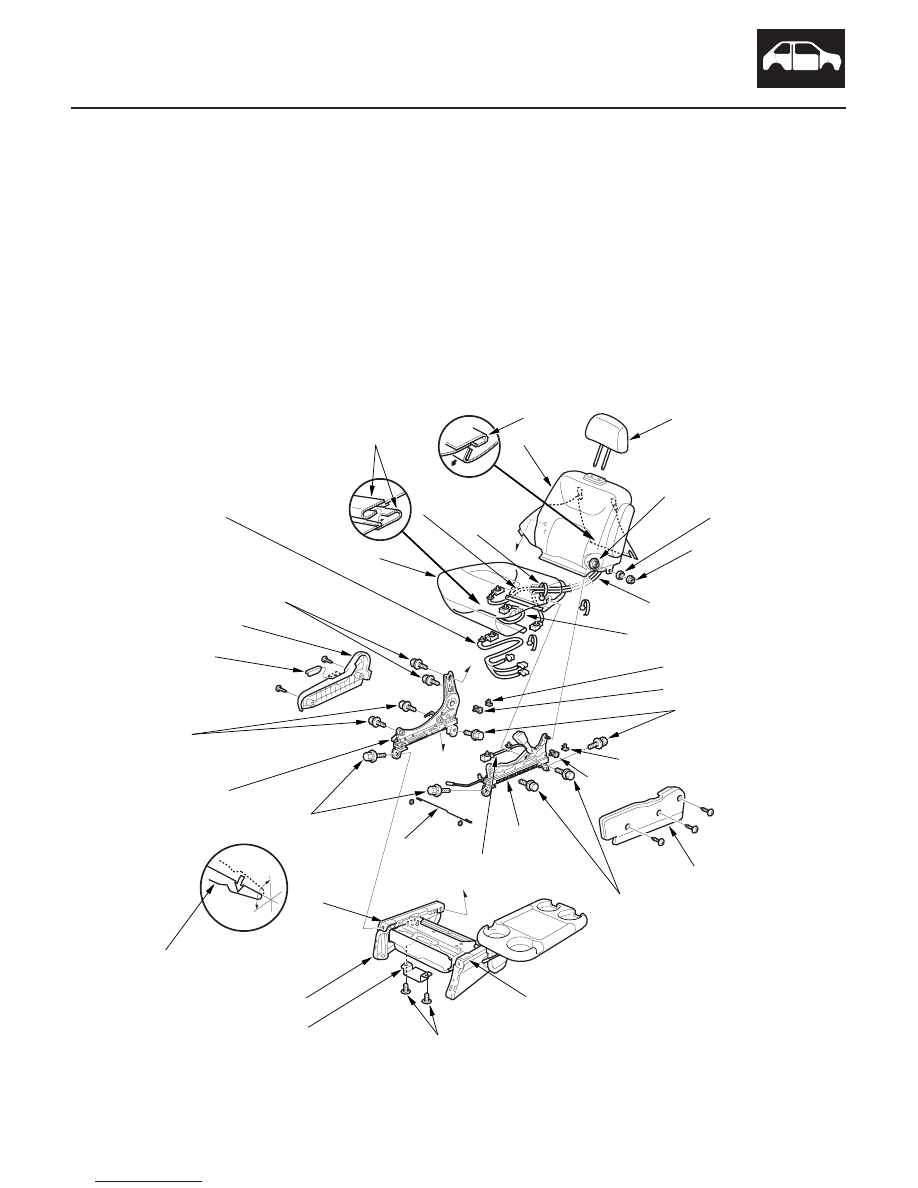

20-93
