20-74

Dashboard

Dashboard Removal/Installation (cont’d)

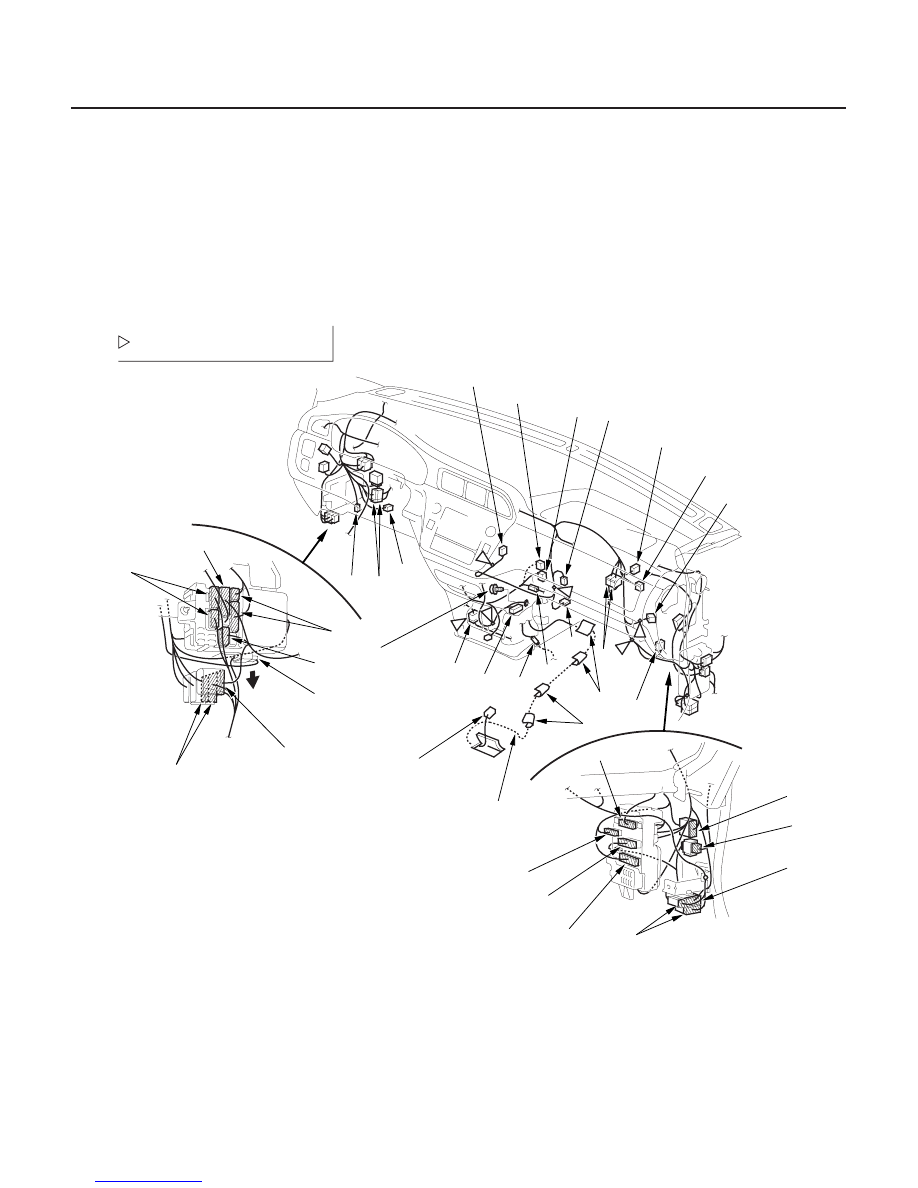

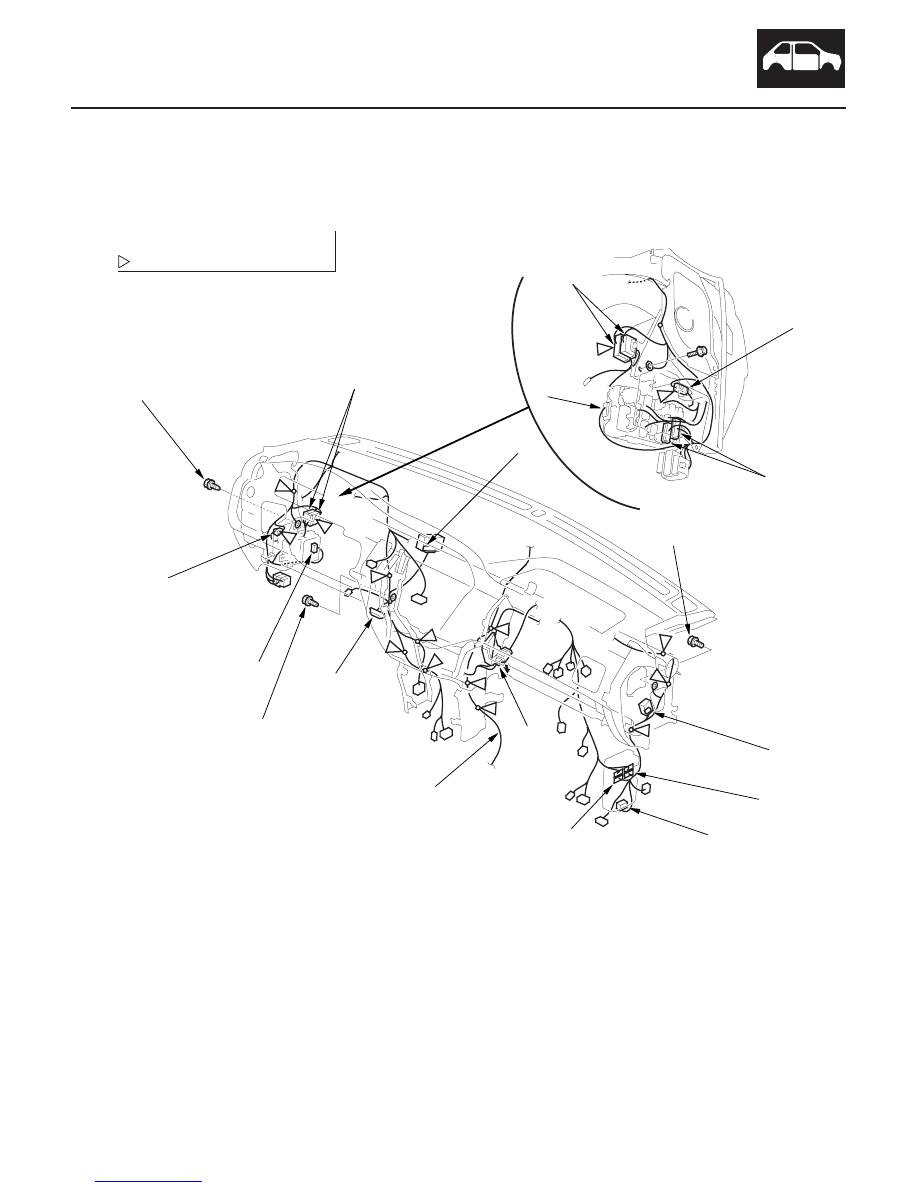

Fastener Locations

: Harness clip and connector clip

B

A

B

E

D

H

D

C

B

A

A

B

H

B

C

N

O

P

E

Q

U

U

M

K

R

L

J

J

I

H

S

W
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

F

E

G

V

T

8. Disconnect the side wire harness connectors (A), engine compartment wire harness connectors (B), door wire

harness connectors (C), dashboard wire harness connectors (D), steering hanger beam wire harness connectors
(E), brake switch connectors (F), parking brake switch connector (G), SRS wire harness connector (H), mode motor
connector (I), ECM/PCM connector (’99-00 models) or connectors (’01-04 models) (J), PCM subharness connector
(K) (’99-00 models), evaporator temperature sensor connector (L), air mix control motor connector (M),
recirculation control motor connector (N), blower relay connector (O) power transistor connector (P), blower
motor connector (Q) and antenna lead (R). For ’00-04 models with navigation system: Disconnect the navigation
unit harness connector (S) and GPS antenna connector (T).

9. For ’00-04 models with navigation system: Pull the carpet back as necessary (see page 20-65), and remove the

harness cushions (U), then pull the GPS antenna harness (V) out.

10. Using a Torx, T30 bit, remove the ground bolt (W) at the SRS control unit.

11. Detach all of the harness and connector clips.

03/07/29 10:01:54 61S0X050_200_0076

０５

20-75

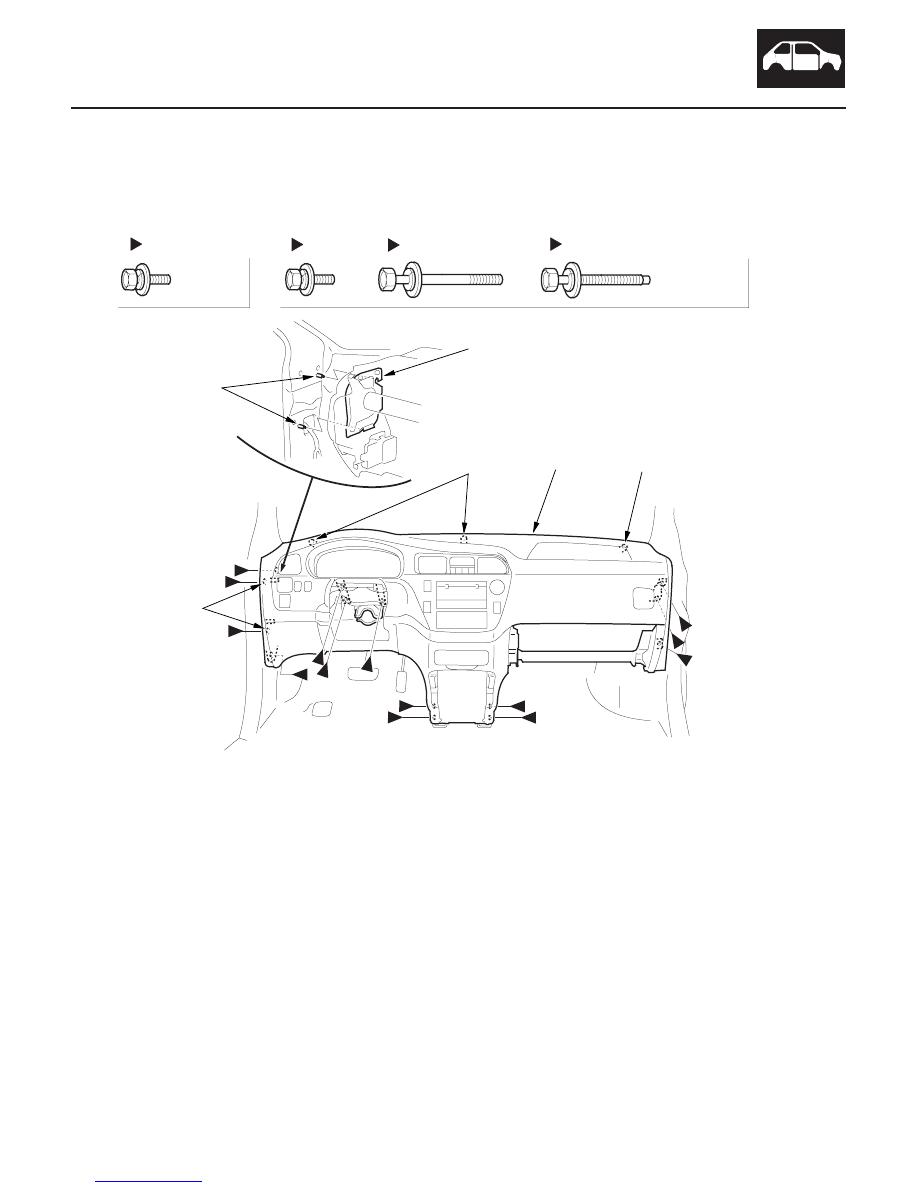

Fastener Locations

: Bolt, 2

: Bolt, 7

A

B

C

: Bolt, 3

D

: Bolt, 2

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

C

C

G

C

A

B

B

B

B

B

B

B

D

D

A

G

E

G

F

G

12. Remove the bolts (A, B, C, D), and lift up on the dashboard (E) to release the dashboard and steering hanger beam

(F) from the guide pins (G).

13. Carefully remove the dashboard through the front door opening:

14. Install the dashboard in the reverse order of removal, and note these items:

• Make sure the dashboard fits onto the guide pins correctly.
• Before tightening the bolts, make sure the dashboard wire harness and steering hanger beam wire harness are

not pinched.

• Make sure the connectors are plugged in properly, and the antenna lead is connected properly.
• Reconnect the negative cable to battery.
• Enter the anti-theft code for the radio and the navigation system, then enter the customer’s radio station presets.
• Reset the clock.
• Do the PCM idle learn procedure (see page 11-202), and the power window control unit reset procedure (’03-04

models) (see page 22-200).

03/07/29 10:01:55 61S0X050_200_0077

０１

０２

Ｓ０Ｘ４Ａ００Ｊ２６２２０２５７１２１ＫＢＡＴ００

20-76

Dashboard

Steering Hanger Beam Replacement

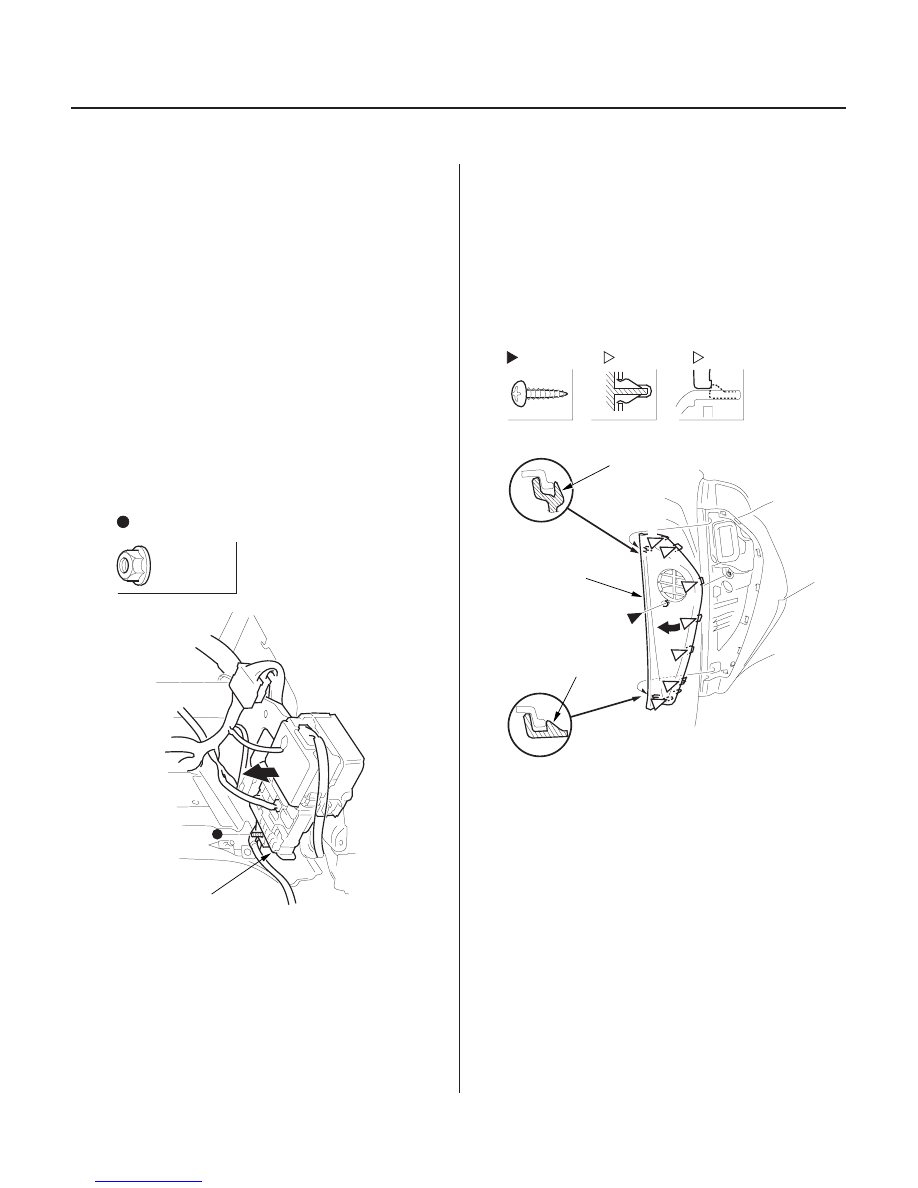

Fastener Location

: Nut, 1

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

Fastener Locations

: Srew, 1

B

: Clip, 4

C

: Clip, 3

D

A

D

C

B

B

B

C

B

C

NOTE:

• Have an assistant help you when removing and

installing the steering hanger beam.

• Take care not to scratch the dashboard.
• Put on gloves to protect your hands.

1. Remove the dashboard (see page 20-73).

2. Remove the following parts from the dashboard:

• Instrument panel (see page 20-69)
• Gauge assembly (see page 22-100)
• Center lower console (see page 20-68)
• Audio unit (see page 22-159)
• Display unit (with navigation system) (see page

22-385)

3. From under the dashboard on the driver’s side,

remove the nut, and pull out the fuse/relay box (A).

4. Open the driver’s side door, and remove the

dashboard side cover (A).

–1 Remove the screw.
–2 Gently pull out along the rear edge to release

the clips (B, C).

–3 Gently pry out on the side cover to release the

clips (B) and the tabs (D), then remove the side
cover.

03/07/29 10:01:55 61S0X050_200_0078

０１

20-77

Fastener Locations

: Harness clip and connector clip

F
6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

F
6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

A

C

B

A

B

G

E

F
6 x 1.0 mm
9.8 N·m (1.0 kgf·m,
7.2 lbf·ft)

D

A

A

A

A

A

B

A

5. Disconnect the dashboard wire harness connectors (A), SRS wire harness connector (B) cruise control connector

(C) and keyless entry control unit connector (D). Remove the data link connector (DLC) (E) from the steering
hanger beam.

6. Remove the ground bolts (F).

7. Detach all of the harness and connector clips. With navigation system, remove the GPS antenna harness (G) from

the steering hanger beam.

(cont’d)
