Parking Brake Lining Thickness:

Standard:

4.0 mm (0.16 in.)

Service limit: 1.0 mm (0.04 in.)

Parking Brake Drum Inside Diameter:

Standard:

210.0

210.1 mm (8.268

8.272 in.)

Service limit: 211.0 mm (8.307 in.)

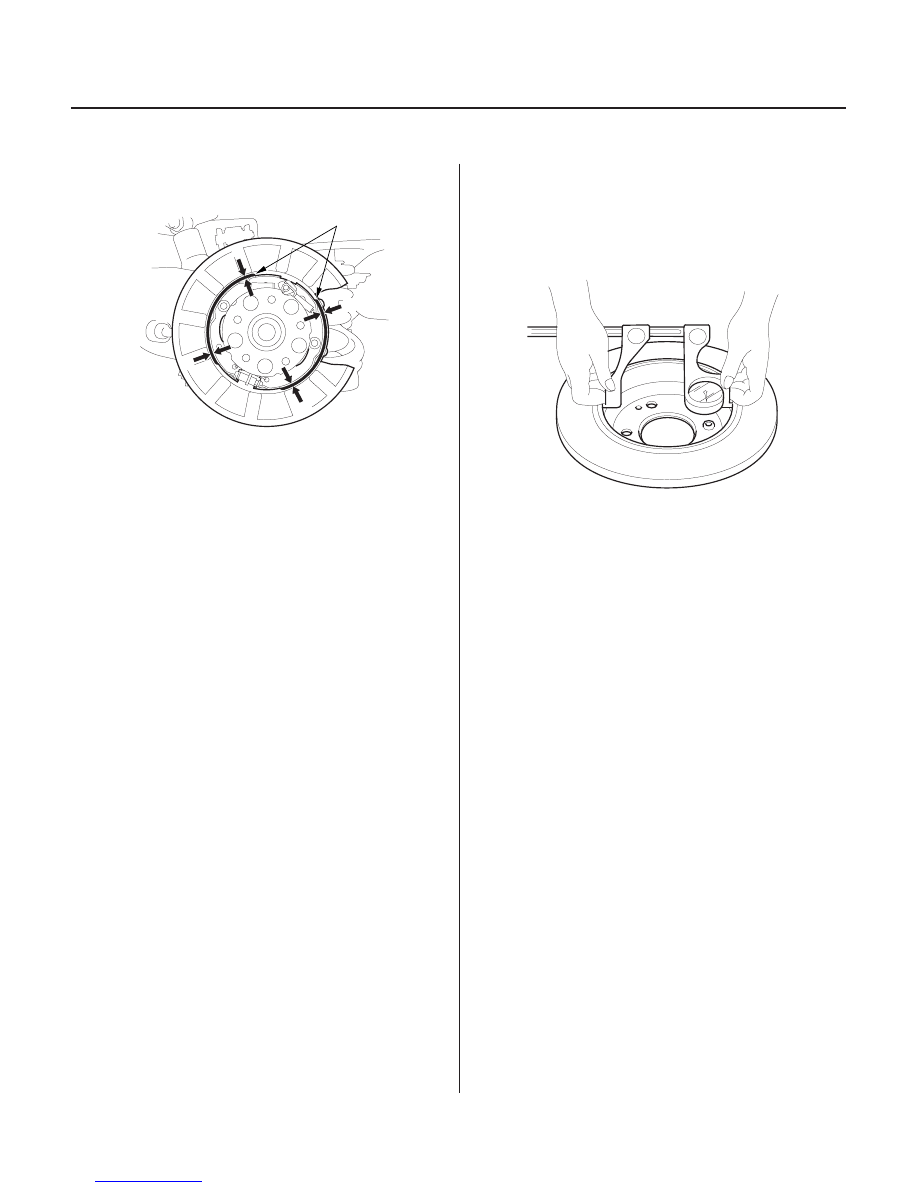

19-30

Conventional Brake Components

Parking Brake Inspection (cont’d)

A

B

B

B

B

3. Check the parking brake linings (A) for cracking,

glazing, wear, and contamination.

4. Measure the parking brake lining thickness (B).

Measurement does not include brake shoe
thickness.

5. If the brake lining thickness is less than the service

limit, replace all the parking brake shoes as a set.

6. Check the bearings in the hub unit for smooth

operation.

7. Measure the inside diameter of the parking brake

drum with inside vernier calipers.

8. If the inside diameter of the parking brake drum is

more than service limit, replace the rear brake
disc/drum.

9. Check the parking brake drum for scoring, grooves,

and cracks.

03/07/29 09:54:06 61S0X050_190_0030

０１

０２

０３

０４

Ｓ０Ｘ４ＡＺＡＤ０００６０８４５１６１ＫＢＡＴ００

’02-04 Models

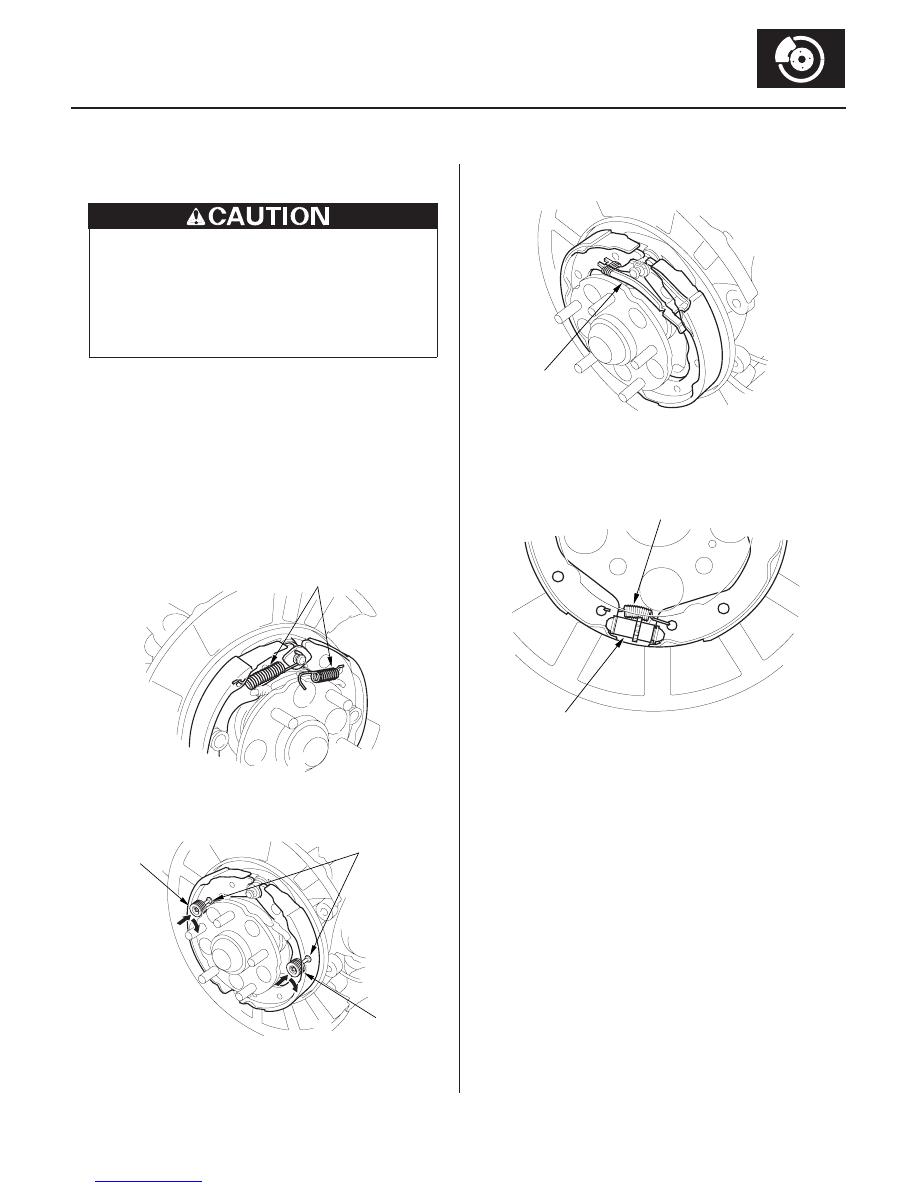

Disassembly

19-31

A

B

A

B

A

A

B

Frequent inhalation of brake pad dust, regardless of
material composition, could be hazardous to your
health.

• Avoid breathing dust particles.
• Never use an air hose or brush to clean brake

assemblies. Use an OHSA-approved vacuum
cleaner.

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations
(see page 1-15). Remove the rear wheels.

2. Release the parking brake, and remove the rear

3. Disconnect and remove the upper return

springs (A).

4. Remove the tension pins (A) by pushing and

turning the retainers (B).

5. Remove the connecting rod (A).

6. Lower the parking brake shoe assembly.

7. Remove the forward brake shoe by removing the

lower return spring (A) and adjuster assembly (B).

(cont’d)

03/07/29 09:54:07 61S0X050_190_0031

Parking Brake Shoe Replacement

brake caliper and brake disc/drum (see page 18-24).

０５

＊０１

０１

０６

Reassembly

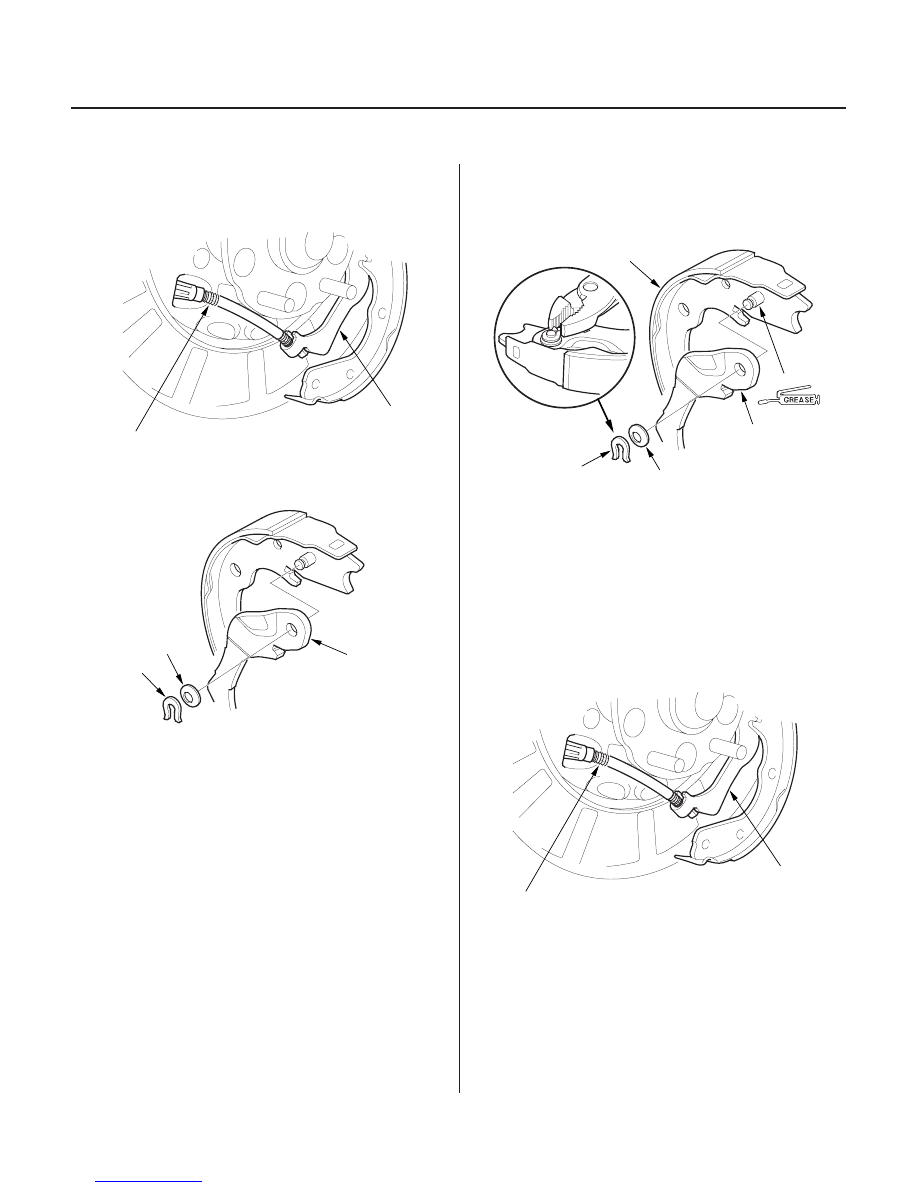

19-32

Conventional Brake Components

Parking Brake Shoe Replacement (cont’d)

A

B

A

B

C

E

D

C

B

A

A

B

8. Remove the rearward brake shoe by disconnecting

the parking brake cable (A) from the parking brake
lever (B).

9. Remove the U-clip (A), wave washer (B), and

parking brake lever (C) from the brake shoe.

1. Apply Molykote 44 MA grease to the sliding surface

of the pivot pin (A) of the rearward brake shoe (B).

2. Install the parking brake lever (C) and wave washer

(D) on the pivot pin, and secure with a new U-clip
(E).

• Install the wave washer with its convex side

facing out.

• Pinch the U-clip securely to prevent the parking

brake lever from coming out from the brake shoe.

3. Connect the parking brake cable (A) to the parking

brake lever (B).

03/07/29 09:54:08 61S0X050_190_0032

０７

０８

０９

１０

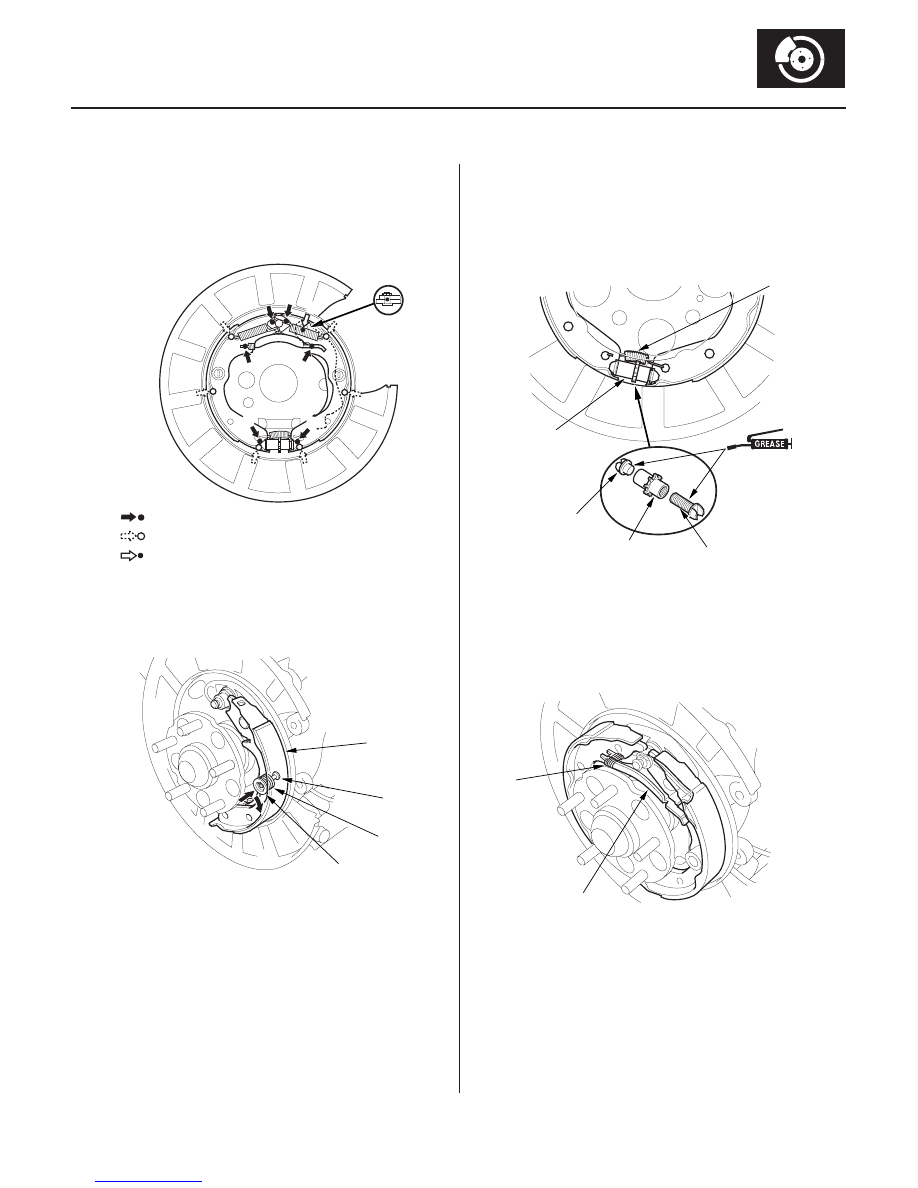

19-33

Greasing symbols:

Brake shoe ends and connecting rod ends

Opposite edge of the shoe

Sliding surface

C

A

A

A

A

A

A

C

C

C

C

C

B

A

C

B

D

E

D

B

C

A

A

B

4. Apply Molykote 44 MA grease to the shoe ends and

connecting rod ends (A), sliding surfaces (B), and
opposite edges of the parking brake shoe (C) as
shown. Wipe off any excess grease Keep grease off
the brake linings.

5. Install the tension pin (A), retainer spring (B), and

retainer (C) of the rearward brake shoe (D). Make
sure the tension pin does not contact the parking
brake lever.

6. Clean the threaded portions of the clevis A, and

coat the threads with multipurpose grease. Clean
the sliding surface of the clevis B, and coat the
sliding surface with multipurpose grease. Install
the clevis A and B on the adjuster (C), and shorten
the clevis A by turning the adjuster.

7. Reinstall the brake shoe adjuster assembly (D), and

hook the lower return spring (E) on the parking
brake shoes.

8. Install the rod spring (A) to the connecting rod (B)

first. Then install the connecting rod on the parking
brake shoes.

(cont’d)
