17-40

Power Steering

Steering Gearbox Overhaul (cont’d)

A

C

B

0779-0010000

07746-0010300

A

B

C

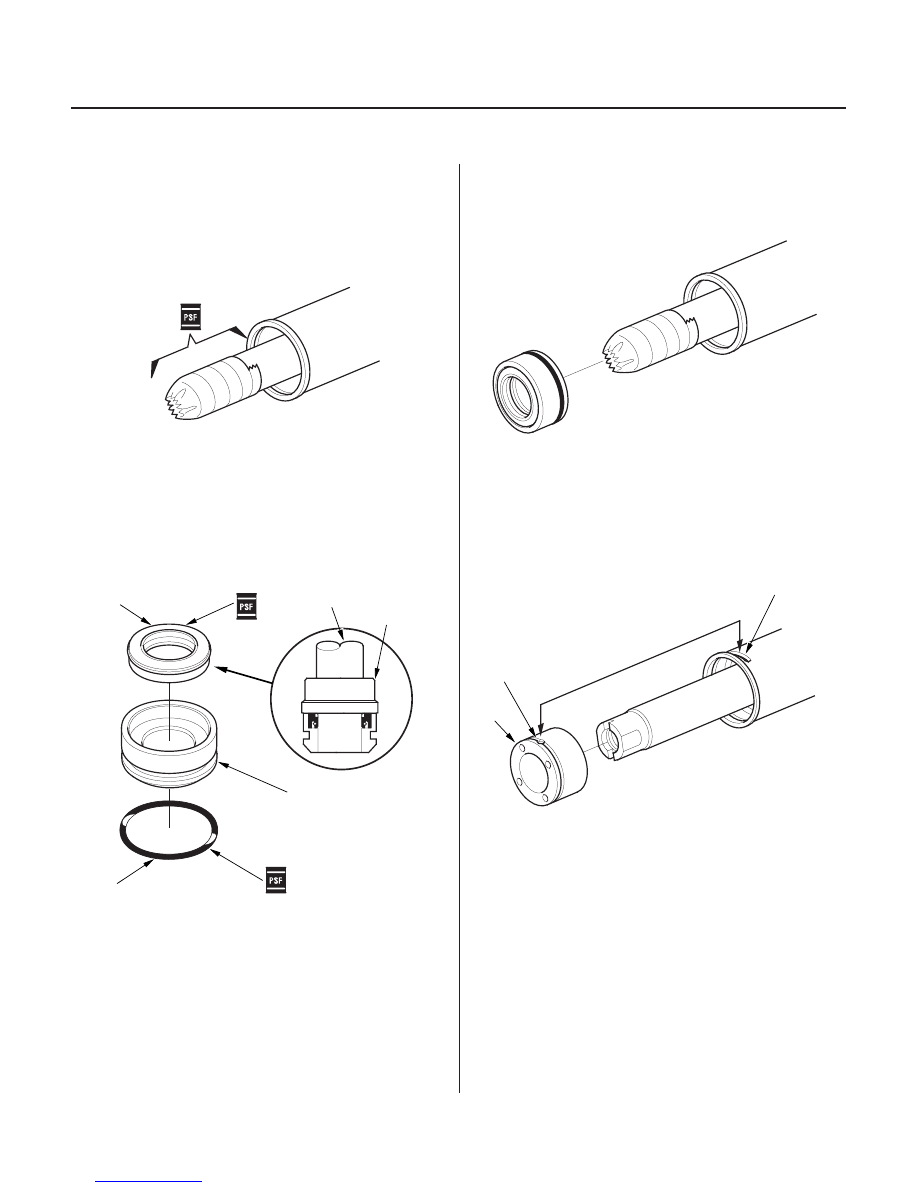

34. Wrap vinyl tape around the rack end edges, and

coat the surface of the tape with power steering
fluid. Make sure that the vinyl tape is wrapped
carefully so there is no stepped portion.

35. Coat the inside surface of the new cylinder end seal

(A) with power steering fluid, then press it into the
rack bushing (B) using the special tools.

NOTE: The open end of the seal should be facing
down.

36. Coat the new O-ring (C) with power steering fluid,

and carefully fit it in the groove of the rack bushing.

37. Install the rack bushing onto the steering rack with

cylinder end seal grooved side toward the piston.
Push in the rack bushing with your finger.

38. Remove the vinyl tape from the steering rack, then

remove any adhesive residue.

39. Install the rack stop (A) onto the steering rack so the

hole (B) is aligned with the slot (C) on the steering
rack.

03/07/29 09:49:38 61S0X050_170_0040

＊１０

＊１１

２８

＊１２

17-41

A

B

C

18 N·m
(1.8 kgf·m,
13 lbf·ft)

B

C

D
25 N·m
(2.5 kgf·m,
18 lbf·ft)

F
59 N·m
(6.0 kgf·m,
43 lbf·ft)

E

A

13 N·m (1.3 kgf·m, 9.4 lbf·ft)

D

B

C

A

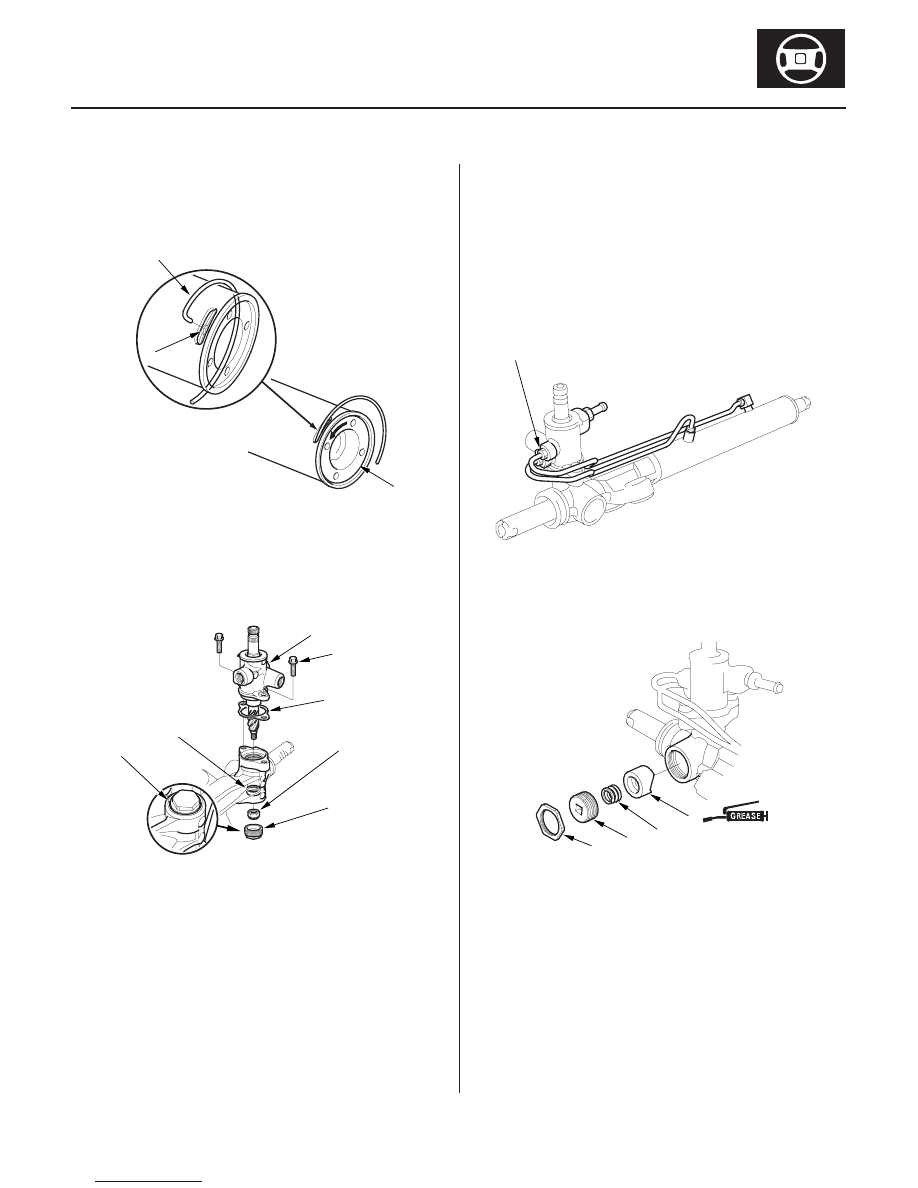

40. Insert the end of the circlip (A) into the hole (B) of

the rack stop (C). Turn the rack stop
counterclockwise until the circlip is fully seated in
the rack stop.

41. Apply grease to the bearing (A) in the gearbox

housing, and install the valve body unit (B) and
gasket (C) by engaging the gears. Note the valve
body unit installation position (direction of line
connections). Then loosely install the two flange
bolts.

42. Install the nut (D) onto the pinion shaft end, and

tighten to specified torque.

43. Install the plug end (F) onto the gearbox housing

and tighten it to the specified torque. After
tightening, use a drift to stake the plug shoulder (E)
against the grearbox housing.

44. Tighten the flange bolts to the specified torque.

45. Before installing the cylinder lines, coat the new

O-rings with power steering fluid, then install the
lines.

Note these items during reassembly:

• Thoroughly clean the joints of the cylinder lines.

The joints must be free of foreign material.

• Install the cylinder lines by tightening the flare

nuts by hand first, then tighten the flare nuts to
the specified torque.

46. Grease the sliding surface of the rack guide (A) with

multipurpose grease, and install it onto the
gearbox housing.

47. Apply new sealant to around the first three threads

of the rack guide screw (B), then install the spring
(C), rack guide screw and locknut (D).

48. Adjust the rack guide screw (see page 17-29). After

adjusting, check that the rack moves smoothly by
sliding it right and left.

(cont’d)

03/07/29 09:49:39 61S0X050_170_0041

＊１３

＊１４

３２

３３

17-42

Power Steering

Steering Gearbox Overhaul (cont’d)

B

88 N·m
(9.0 kgf·m,
65 lbf·ft)

D

E

C

A

F

A

B
(P/N 08798-9013)

A

A

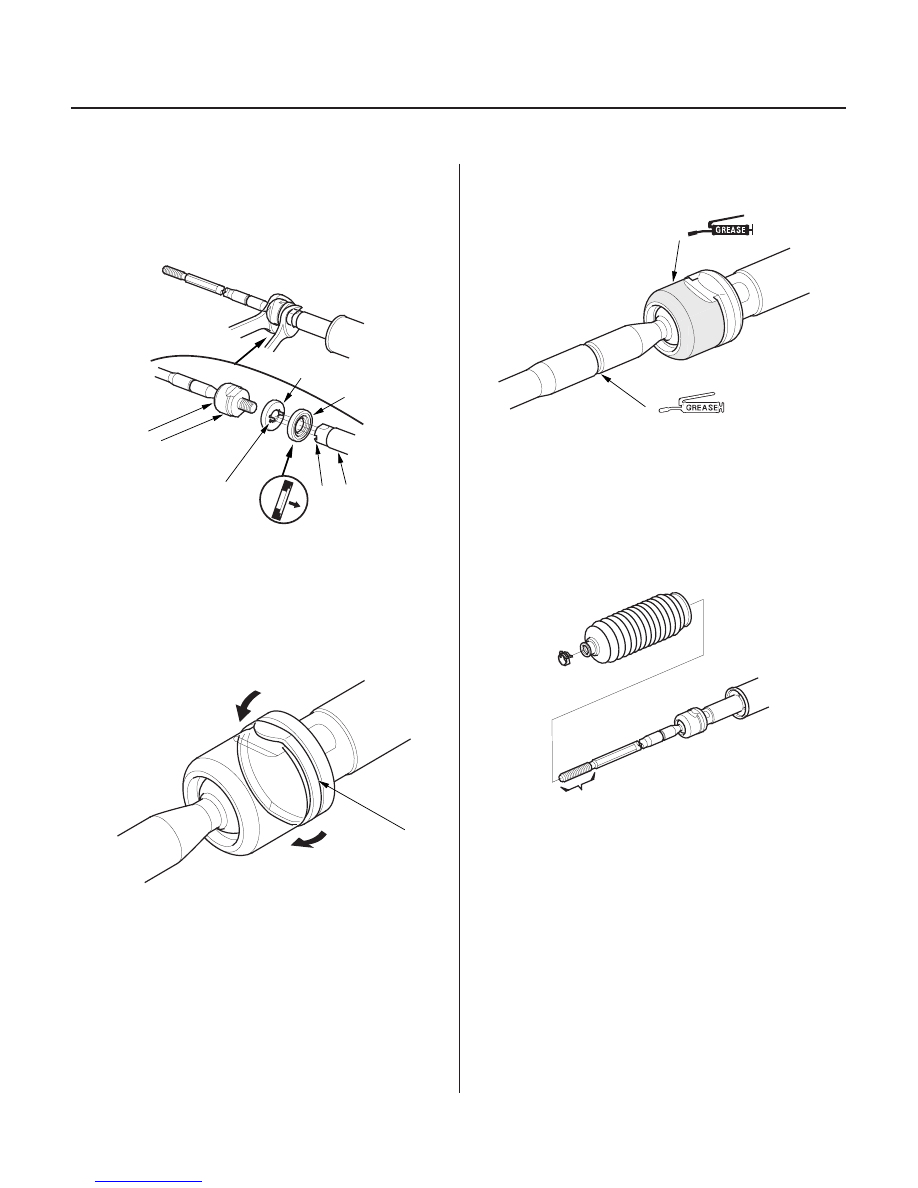

49. Install the stop washer (A) and the lock washer (B)

on the rack (C). Align the lock washer tabs (D) with
the slots (E) in the rack. Install the rack end (F) while
holding with lock washer in place. Repeat this step
for the other side of the rack.

50. Hold the flat surface sections of the right side

steering rack with a wrench, and tighten the both
rack ends with another wrench. Be careful not to
damage the rack surface with the wrench.

51. Bend the lock washer (A) back against the flat spots

on the rack end joint housing.

52. Apply multipurpose grease (A) to the

circumference of the rack end joint housing.

53. Apply a light coat of silicone grease to the boot

grooves (B) of the rack ends.

54. Center the steering rack within its stroke. Install the

boots on the rack ends with the tie-rod clips. After
installing the boots, wipe the grease off the
threaded section (A) of the rack end.

03/07/29 09:49:40 61S0X050_170_0042

＊１５

３５

Installation

17-43

A

B

B

A

2 mm
(0.08 in.)

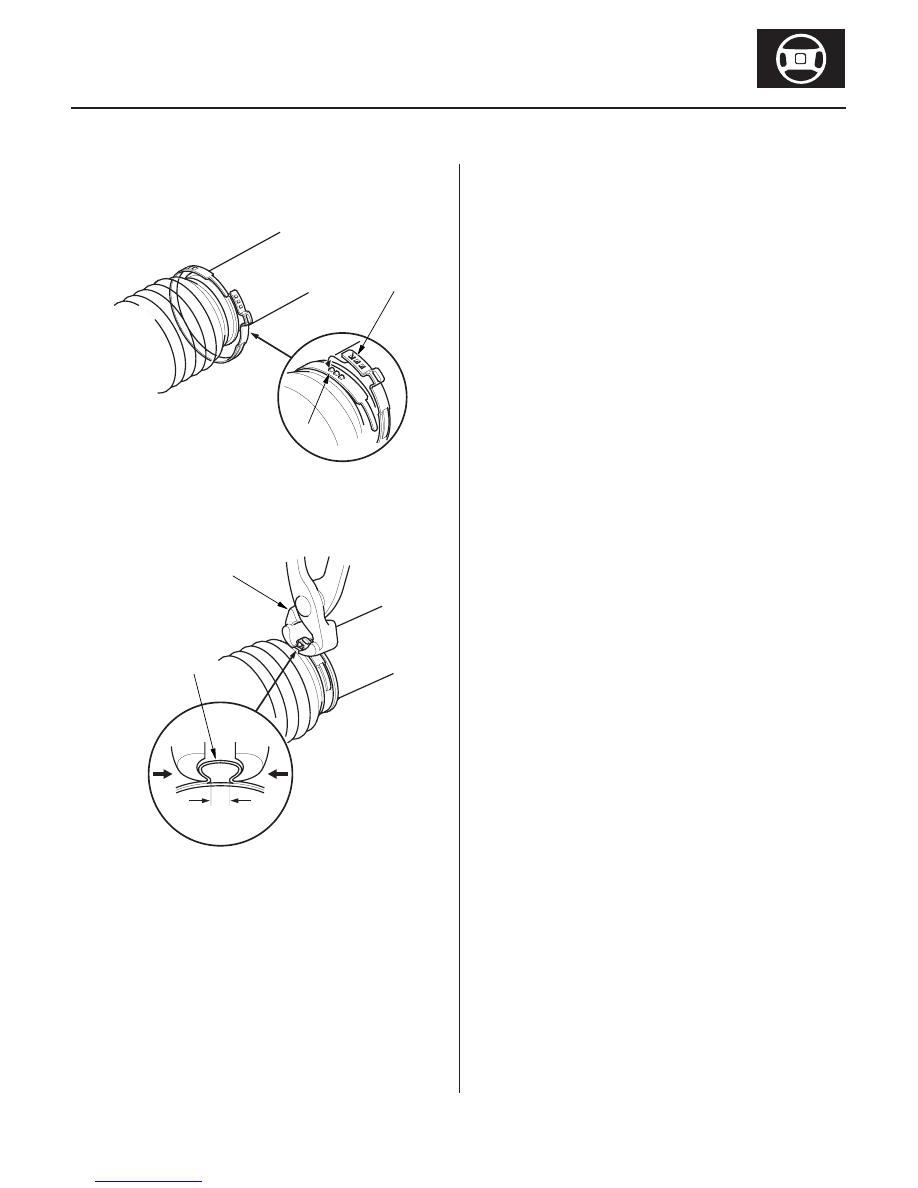

55. Install the new boot bands by aligning the tabs (A)

with the holes (B) of the band.

56. Close the ear portion (A) of the band with a

commercially available pincers, Oetiker 1098 or
equivalent (B).

57. Slide the rack right and left to be certain that the

boots are not deformed or twisted.

58. Install the steering gearbox (see page 17-44).
