Honda Odyssey 2004. Manual - part 283

０９

０３

１１

１２

17-20

Power Steering

Pump Overhaul (cont’d)

C

A

B

D

A

B

A

C

D

B

D

E

E

A

B

D

C

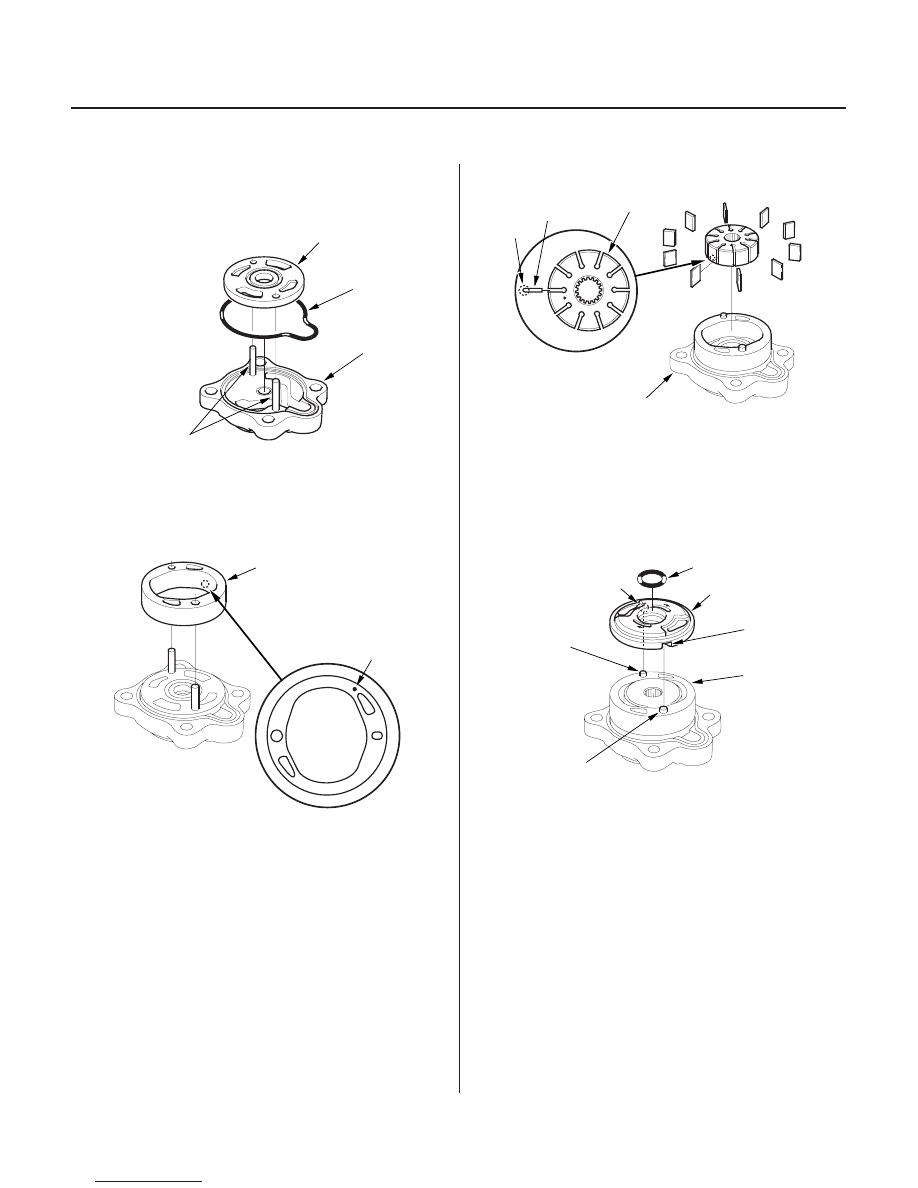

21. Coat the new pump cover seal (A) with power

steering fluid, and install it into the groove in the
pump cover (B).

22. Install the outer side plate (C) over the two roll pins

(D).

23. Set the pump cam ring (A) over the two roll pins

with its ‘‘•’’ mark (B) facing down.

24. Assemble pump rotor (A) to the pump cover (B).

25. Set the 10 vanes (C) in the grooves in the rotor.

Make sure that the round ends (D) of the vanes are
in contact with the sliding surface of the cam ring.

26. Coat the new 15.2 mm O-ring (A) with power

steering fluid, and install it into the groove in the
side plate (B).

27. Install the side plate on the cam ring (C) by aligning

the roll pins set holes (D) in the side plate with the
roll pins (E).

03/07/29 09:49:02 61S0X050_170_0020

１３

１４

＊０４

１６

17-21

8 x 1.25 mm
20 N·m
(2.0 kgf·m, 14 lbf·ft)

C

A

B

D
49 N·m
(5.0 kgf·m, 36 lbf·ft)

C

B

A

A

B

11 N·m
(1.1 kgf·m, 8 lbf·ft)

07725-0030000

B
64 N·m
(6.5 kgf·m, 47 lbf·ft)

A

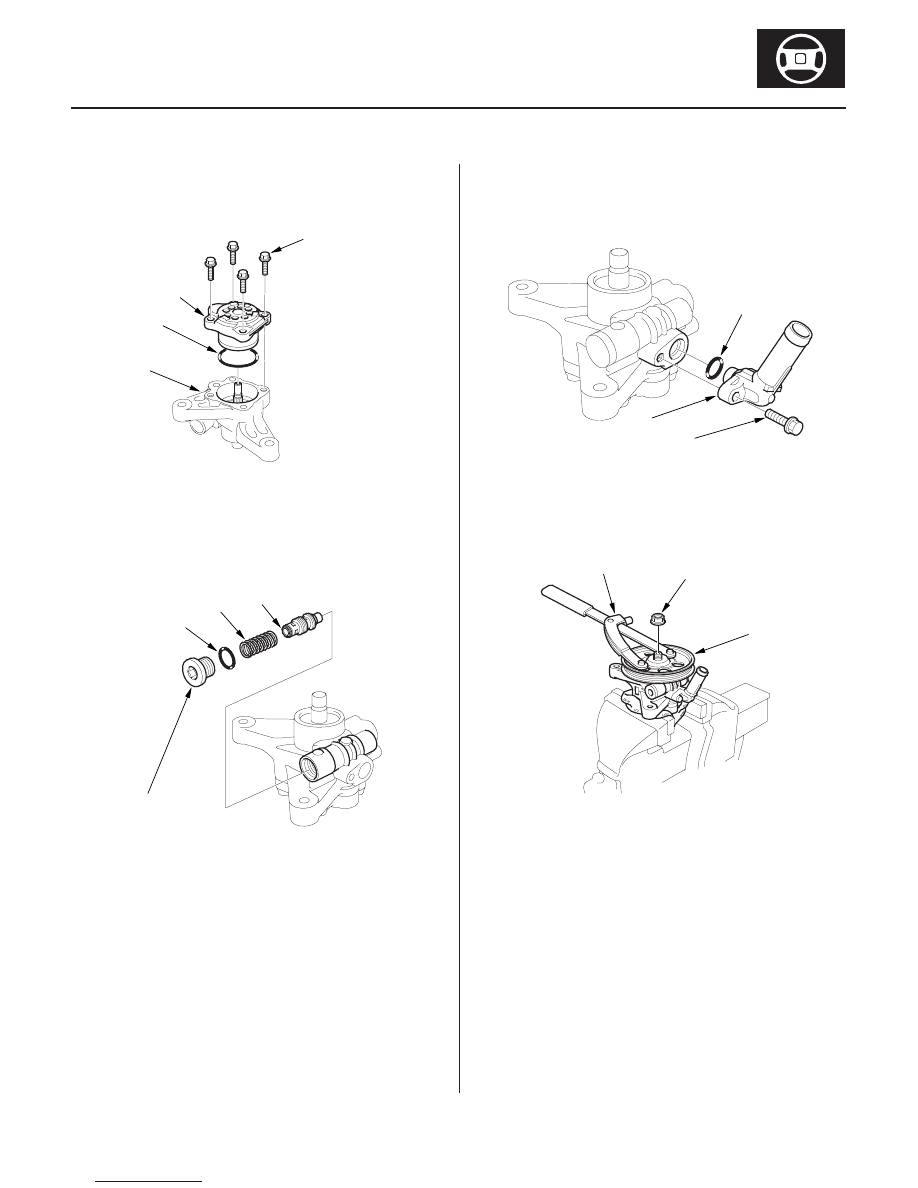

28. Coat the new 51 mm O-ring (A) with power steering

fluid, and position it in the bottom of the pump
housing (B).

29. Install the pump cover assembly (C) in the pump

housing.

30. Coat the flow control valve (A) with power steering

fluid, then install it and the spring (B) in the pump
housing.

31. Coat the new 16.7 mm O-ring (C) with power

steering fluid, and install it on the flow control
valve cap (D), then install the cap on the pump
housing, and tighten it.

32. Coat the new 13 mm O-ring (A) with power steering

fluid, and install it on the inlet joint (B). Install the
inlet joint on the pump housing, and tighten the
flange bolt.

33. Install the pulley (A), then loosely install the pulley

nut (B). Hold the steering pump in a vise with soft
jaws. Be careful not to damage the pump housing
with the jaws of the vise.

34. Hold the pulley with the special tool, and tighten

the pulley nut.

35. Check that the pump turns smoothly by turning the

pulley by hand. If it turns hard, loosen the four
flange bolts on the cover, then retighten them in
the same manner as in step 28. Turn the pump
again by hand.

03/07/29 09:49:03 61S0X050_170_0021

０１

０２

＊０１

Ｓ０Ｘ４Ａ００Ｆ００００００５７１６１ＫＡＡＴ００

17-22

Power Steering

Steering Wheel Removal

A

B

B

D

A

C

SRS components are located in this area. Review the
SRS component locations, ’99-01 models (see page 23-
18), ’02 model (see page 23-19), ’03-04 models (see
page 23-20), and the precautions and procedures (see
page 23-21) in the SRS before performing repairs or
service.

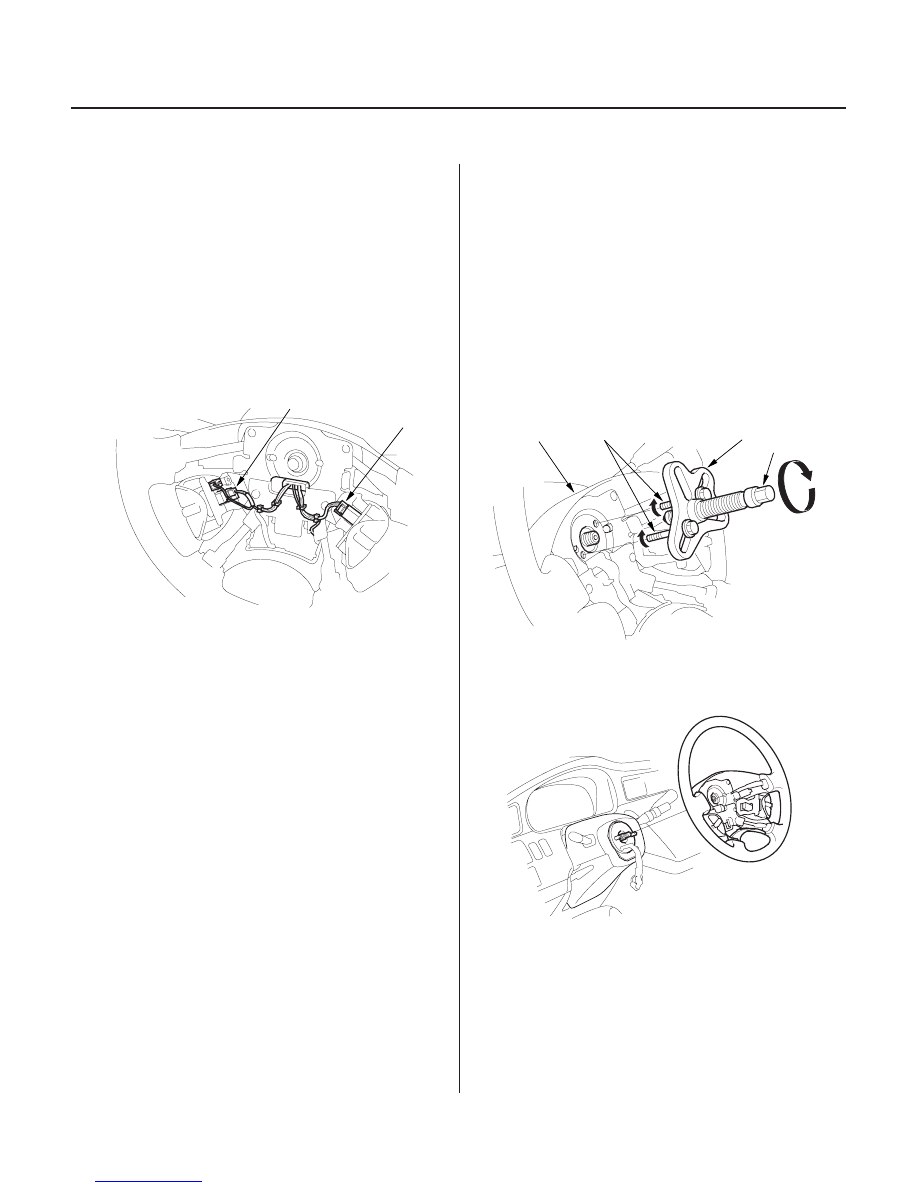

1. Align the front wheels straight ahead, then remove

the driver’s airbag assembly from the steering
wheel (see page 23-368).

2. Disconnect the radio remote switch connectors (A)

and cruise control switch connector (B).

3. Remove the steering wheel nut (’99-01 models) or

bolt (’02-04 models). Install a steering wheel puller
(A) on the steering wheel (B). Free the steering
wheel from the steering column by turning the
pressure bolt (C) of the puller.

Note these items when removing the steering
wheel:

• Do not tap on the steering wheel or the steering

column shaft when removing the steering wheel.

• If you thread the puller bolts (D) into the wheel

hub more than five threads, the bolts will hit the
cable reel and damage it. To prevent this, install
a pair of jam nuts five threads up on each puller
bolt.

4. Remove the steering wheel puller, then remove the

steering wheel from the steering column.

03/07/29 09:49:04 61S0X050_170_0022

＊０１

Ｓ０Ｘ４Ａ００Ｆ００００００５７１６１ＭＦＡＴ００

17-23

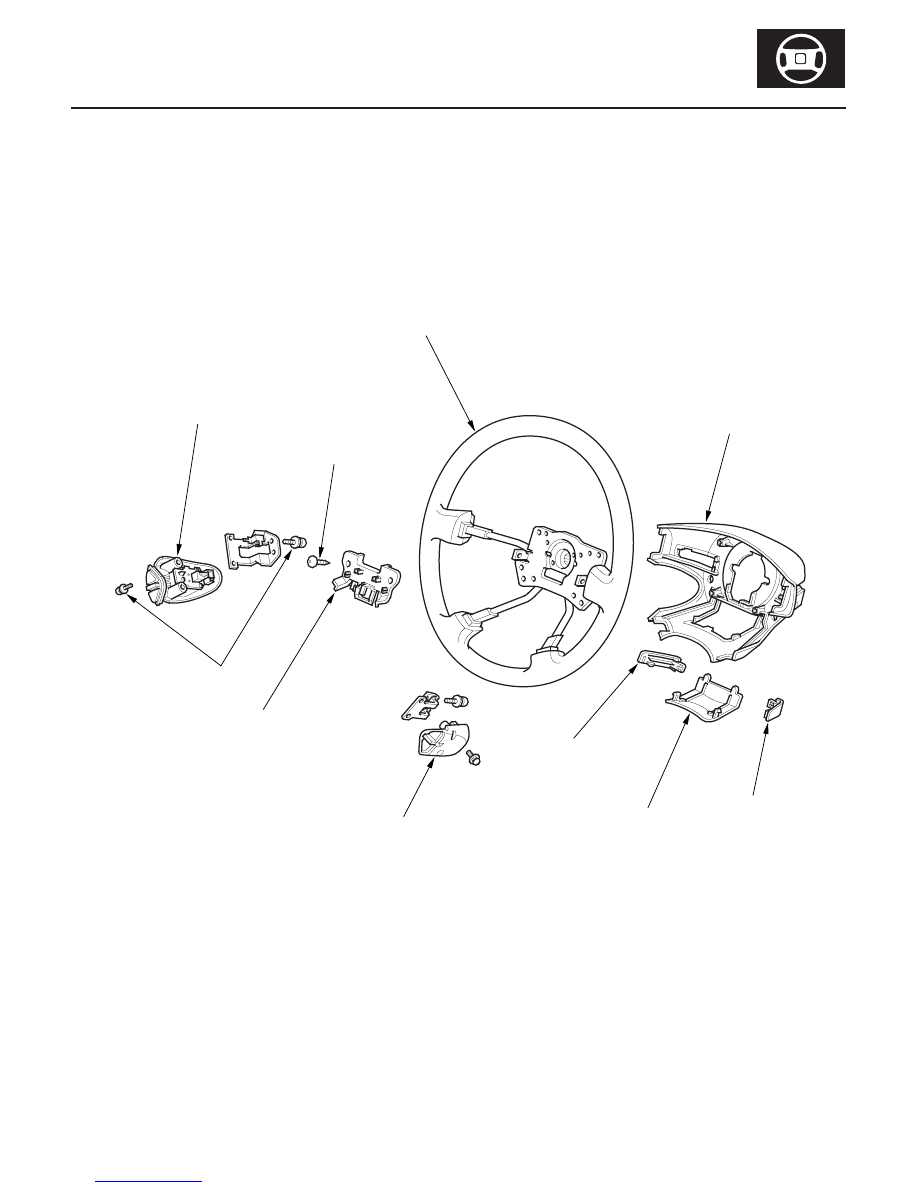

Steering Wheel Disassembly/Reassembly

STEERING WHEEL

RADIO REMOTE SWITCH

STEERING WHEEL REAR COVER

COVER

ACCESS PANEL

COVER

CRUISE CONTROL SET/RESUME SWITCH

HOOK PLATE

5 mm SCREWS

4 mm SCREWS

03/07/29 09:49:04 61S0X050_170_0023
