17-16

Power Steering

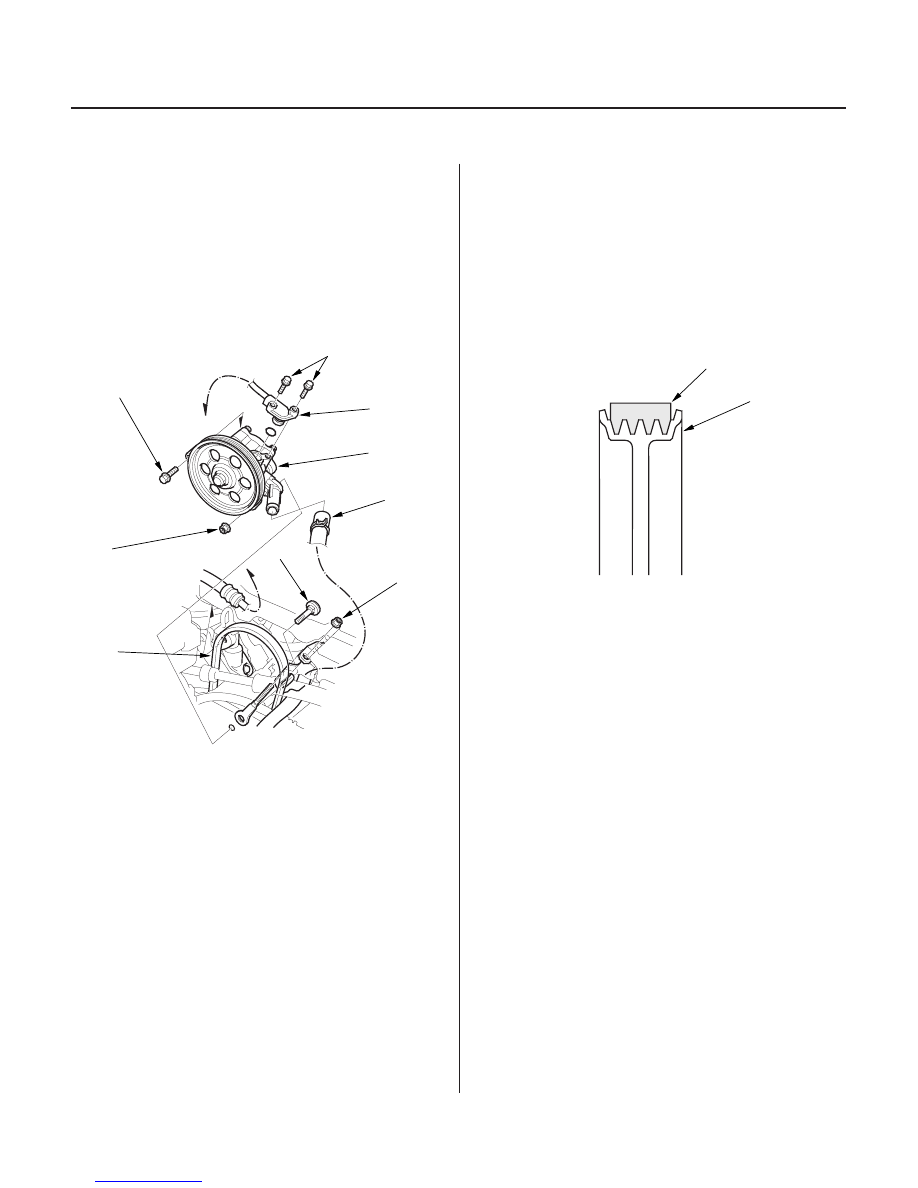

Pump Replacement

F

E

D

G
24 N·m
(2.4 kgf·m,
17 lbf·ft)

F
24 N·m
(2.4. kgf·m,
17 lbf·ft)

B

C

6 x 1.0 mm BOLT
11 N·m
(1.1 kgf·m,
8 lbf·ft)

A

A

B

1. Place a suitable container under the vehicle.

2. Drain the power steering fluid from the reservoir.

3. Cover the crankshaft pulley with several shop

towels to protect if from spilled power steering
fluid. Disconnect the pump inlet hose (A) and pump
outlet hose (B) from the pump (C), and plug them.
Take care not to spill the fluid on the body or parts.
Wipe off any spilled fluid at once.

4. Remove the belt (D) by loosening the pump

adjusting nut (E), then remove pump mounting

wheel with pump removed.

5. Connect the pump outlet hose and inlet hose to the

6.

the mounting bolts and nut.

7. Install the pump belt (A) on the pulley (B).

Note these items during belt installation:

• Make sure that the power steering pump belt is

properly positioned on the pulleys.

• Do not get the power steering fluid or grease on

the belt or pulley faces. Clean off any fluid or
grease before installation.

8.

9. Fill the reservoir to the upper level line with the

03/07/29 09:48:59 61S0X050_170_0016

Loosely install the new pump in the pump bracket with

bolts (F), nut (G) and pump. Do not turn the steering

new pump. Tighten the pump fittings securely.

Adjust the pump belt adjustment (see page 17-12).

recommended power steering fluid (see page 17-14).

＊０１

Ｓ０Ｘ４Ａ００Ｆ００００００４７０３１ＬＡＡＴ００

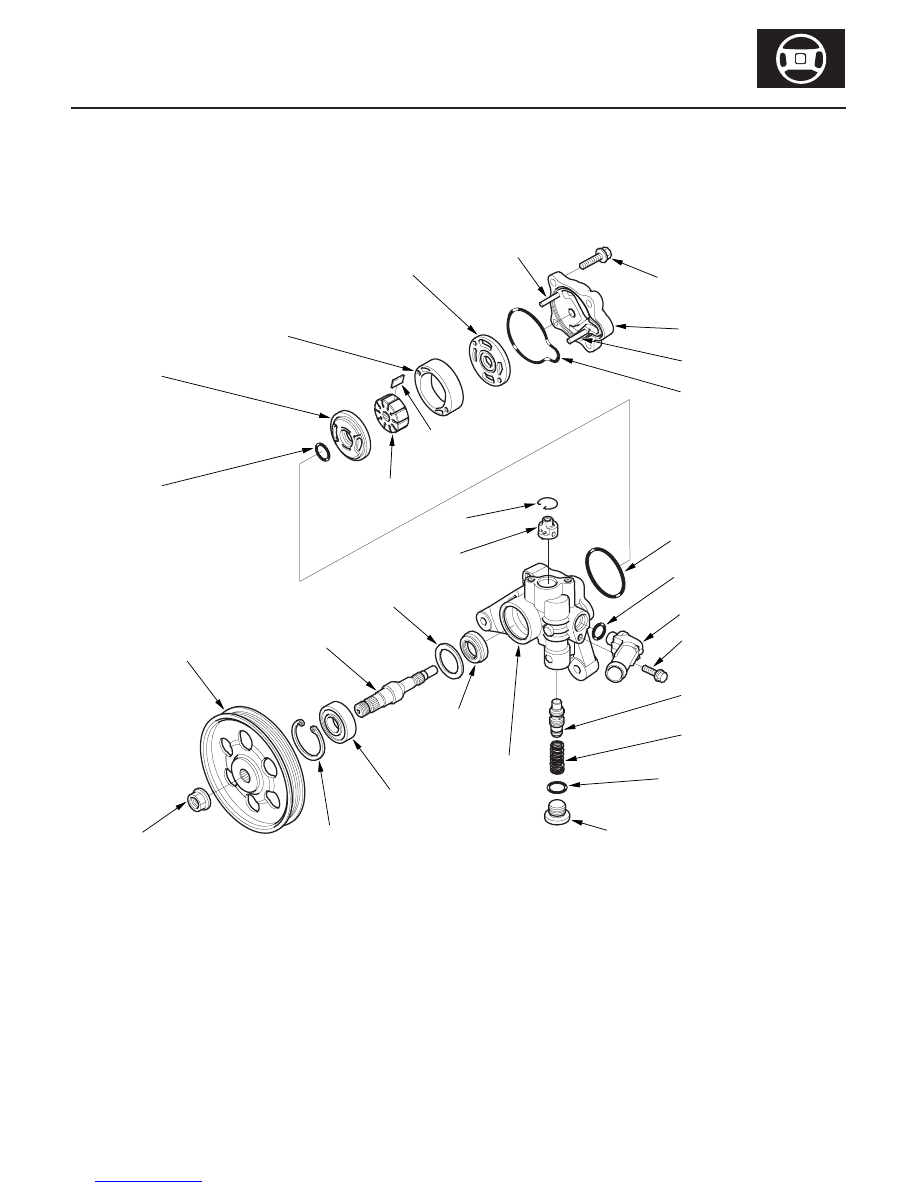

Exploded View

17-17

Pump Overhaul

4.5 mm ROLL PIN

PUMP COVER SEAL

*OUTER SIDE PLATE

*PUMP CAM RING

PUMP VANES
(10 plates)

*SIDE PLATE

15.2 x 2.4 mm O-RING

PULLEY NUT
64 N·m (6.5 kgf·m, 47 lbf·ft)

PULLEY

40 mm SNAP RING

BALL BEARING

*PUMP HOUSING

FLOW CONTROL VALVE CAP
49 N·m (5.0 kgf·m, 36 lbf·ft)

16.7 x 1.8 mm O-RING

*FLOW CONTROL VALVE

*SPRING

FLANGE BOLTS
11 N·m (1.1 kgf·m,
8.0 lbf·ft)

INLET JOINT

13 x 1.9 mm O-RING

51 x 2.4 mm O-RING

5 mm ROLL PIN

*PUMP COVER

FLANGE BOLTS
20 N·m (2.0 kgf·m, 14 lbf·ft)

*PUMP ROTOR

*SNAP RING

*SUBVALVE

PUMP SEAL

PUMP SEAL SPACER

*

*

(cont’d)

Replace.

Install the cam ring
with its ’’•’’ mark facing
toward the pump cover.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace the pump as an assembly if the parts indicated with asterisk (*) are worn or damage.

03/07/29 09:49:00 61S0X050_170_0017

*PUMP DRIVE SHAFT

０２

＊０２

０２

Special Tools Required

Disassembly

Inspection

17-18

Power Steering

Pump Overhaul (cont’d)

07725-0030000

C

B

A

Universal holder 07725-0030000

NOTE: Refer to the Exploded View as needed during the
following procedure.

1.

Remove the power steering pump (see page 17-16).

2.

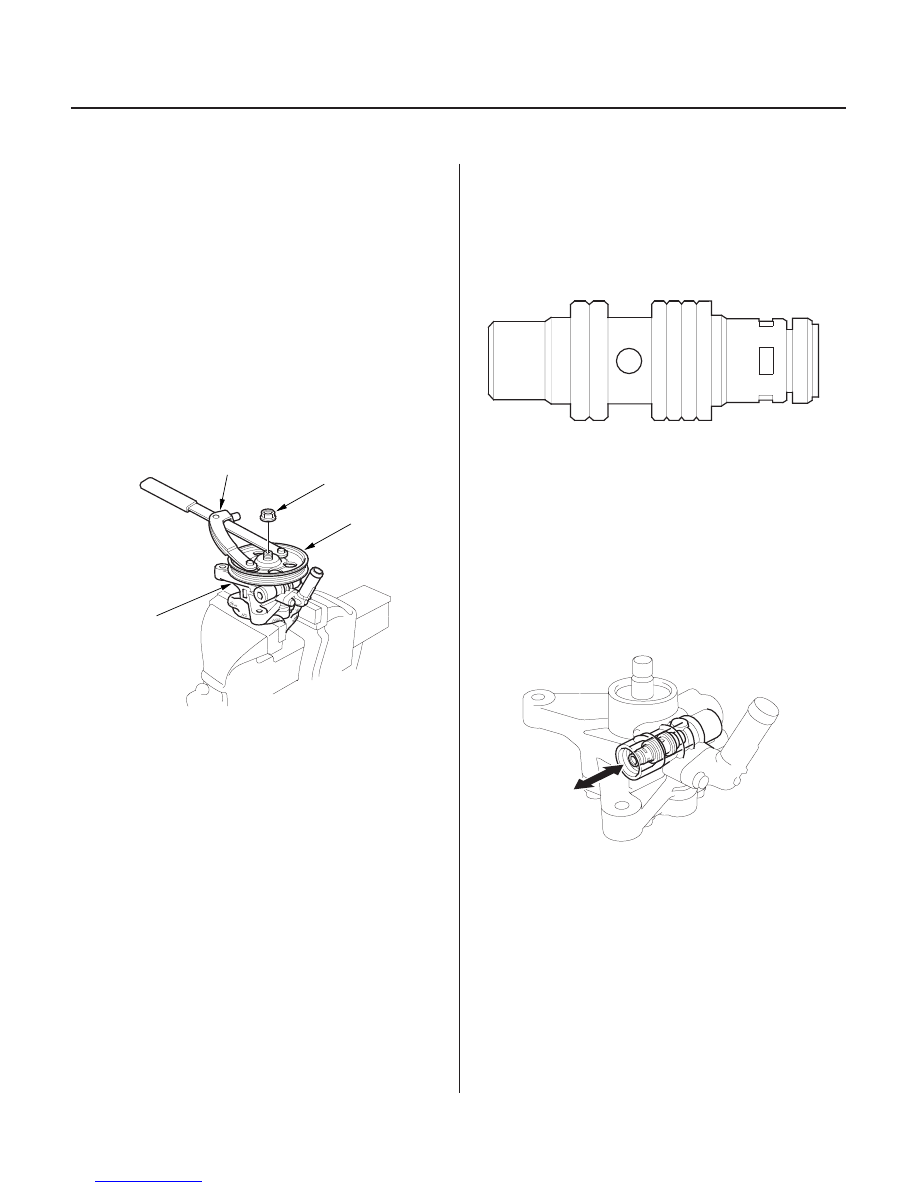

3. Hold the power steering pump (A) in a vise with

soft jaws, hold the pulley (B) with the special tool,
and remove the pulley nut (C) and pulley. Be
careful not to damage the pump housing with the
jaws of the vise.

4. Loosen the flow control valve cap with a hex

wrench, and remove it and the O-ring, flow control
valve and spring.

5. Remove the pump cover and pump cover seal.

6. Remove the outer side plate, pump cam ring, pump

rotor, pump vanes, side plate and O-rings.

7. Remove the snap ring, then remove the subvalve

from the pump housing.

8. Remove the circlip, then remove the pump drive

shaft by tapping the shaft end with the plastic
hammer.

9. Remove the pump seal spacer and pump seal.

10. Check the flow control valve for wear, burrs, and

other damage to the edges of the grooves in the
valve.

11. Inspect the bore of the flow control valve on the

pump housing for scratches and wear.

12. Slip the flow control valve back in the pump

housing, and check that it moves in and out
smoothly. If OK, go to step 13; if not, replace the
pump as an assembly. The flow control valve is not
available separately.

03/07/29 09:49:00 61S0X050_170_0018

Drain the fluid from the pump (see page 17-14).

０５

＊０３

０７

０８

Reassembly

17-19

B

C

A

A

B

A

C

B

D

F

C

B

A

E

D

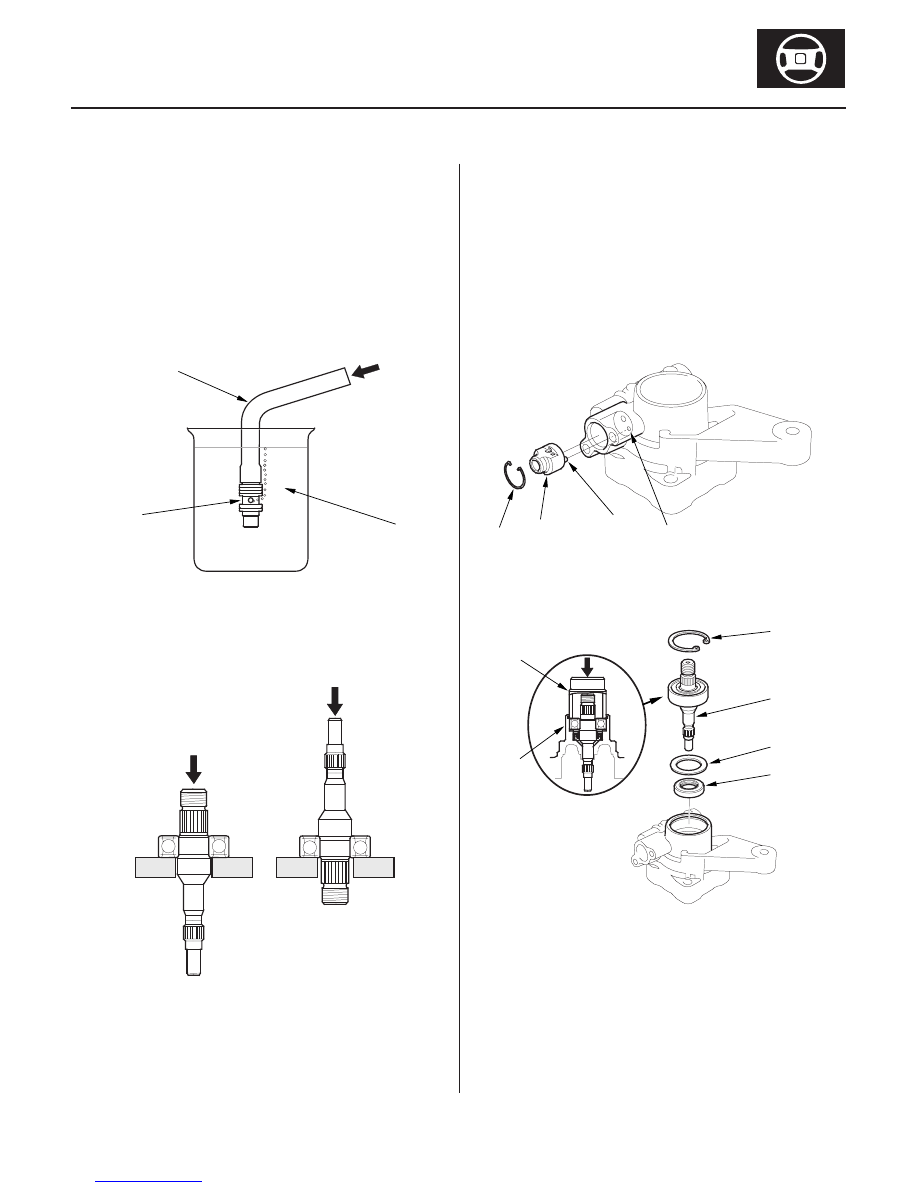

13. Attach a hose (A) to the end of the flow control

valve (B) as shown. Then submerge the flow
control valve in a container of power steering fluid
or solvent (C), and blow in the hose.

• If air bubbles leak through the valve at less than

98 kPa (1.0 kgf/cm , 14.2 psi), replace the pump
as an assembly. The flow control valve is not
available separately.

• If the flow control valve tests OK, set it aside for

reassembly later.

14. Inspect the ball bearing by rotating the outer race

slowly. If you feel any play (axial or radial) or
roughness remove the faulty ball bearing (A), and
install a new one (B).

15. Inspect each part shown with an asterisk in the

Exploded View; if any of them are worn or
damaged, replace the pump as an assembly.

16. Clean the disassembled parts with solvent, and dry

them with compressed air. Do not dip the rubber
parts in solvent.

17. Align the pin (A) of the subvalve (B) with the oil

passage (C) in the pump housing. Push the
subvalve into place, then install the snap ring (D).

18. Install the new pump seal (A) (with its grooved side

facing in) into the pump housing by hand, then
install the pump seal spacer (B).

19. Position the pump drive shaft (C) in the pump

housing (D), then drive it in using a 29 mm socket
(E).

20. Install the 40 mm snap ring (F) with its radiused

side facing out.

(cont’d)
