Torque:

101 N·m (10.3 kgf·m, 74.5 lbf·ft)

Special Tools Required

14-478

14-478

A/T Differential

Differential Carrier, Final Driven
Gear Replacement

Carrier Bearing Replacement

B

C

D

A

07LAD-PW50601

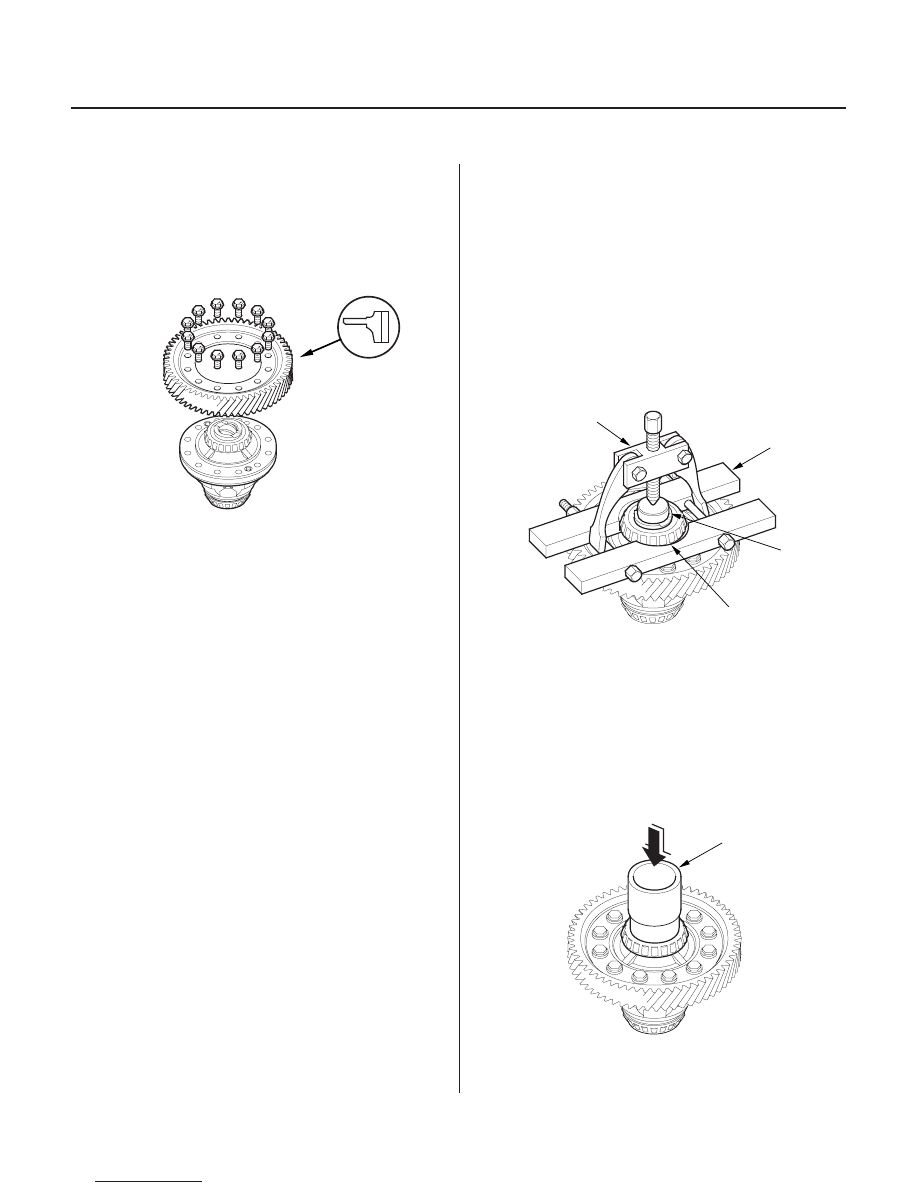

1. Remove the final driven gear from the differential

carrier.

NOTE: The final driven gear bolts have left-hand
threads.

2. Install the final driven gear with the chamfered side

on the inner bore facing the differential carrier.

3. Tighten the bolts to the specified torque in a

crisscross pattern.

Attachment, 40 x 50 mm 07LAD-PW50601

NOTE:

• The bearing and outer race should be replaced as a

set.

• Inspect and adjust the bearing preload whenever

bearing is replaced.

• Check the bearing for wear and rough rotation. If the

bearing is OK, removal is not necessary.

1. Remove the carrier bearing (A) with a commercially

available bearing puller (B), bearing separator (C),
and stepped adapter (D).

2. Install the new carrier bearings with the special tool

and a press.

NOTE:

• Press the bearing on until it bottoms.
• Use the small end of the special tool to install the

bearing.

• Press the bearing on securely so there is no

clearance between the bearing and the
differential carrier.

03/07/29 09:46:30 61S0X050_140_0481

＊０１

＊０２

０１

０２

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１６１９６３１ＫＢＡＴ００

Special Tools Required

14-479

Oil Seal Replacement

A

B

A

B

A

07GAD-PG40101 or
07GAD-PG40100

07749-0010000

07JAD-PH80101

07749-0010000

A

• Driver 07749-0010000
• Seal driver attachment

07GAD-PG40101 or 07GAD-PG40100

• Oil seal driver attachment 07JAD-PH80101

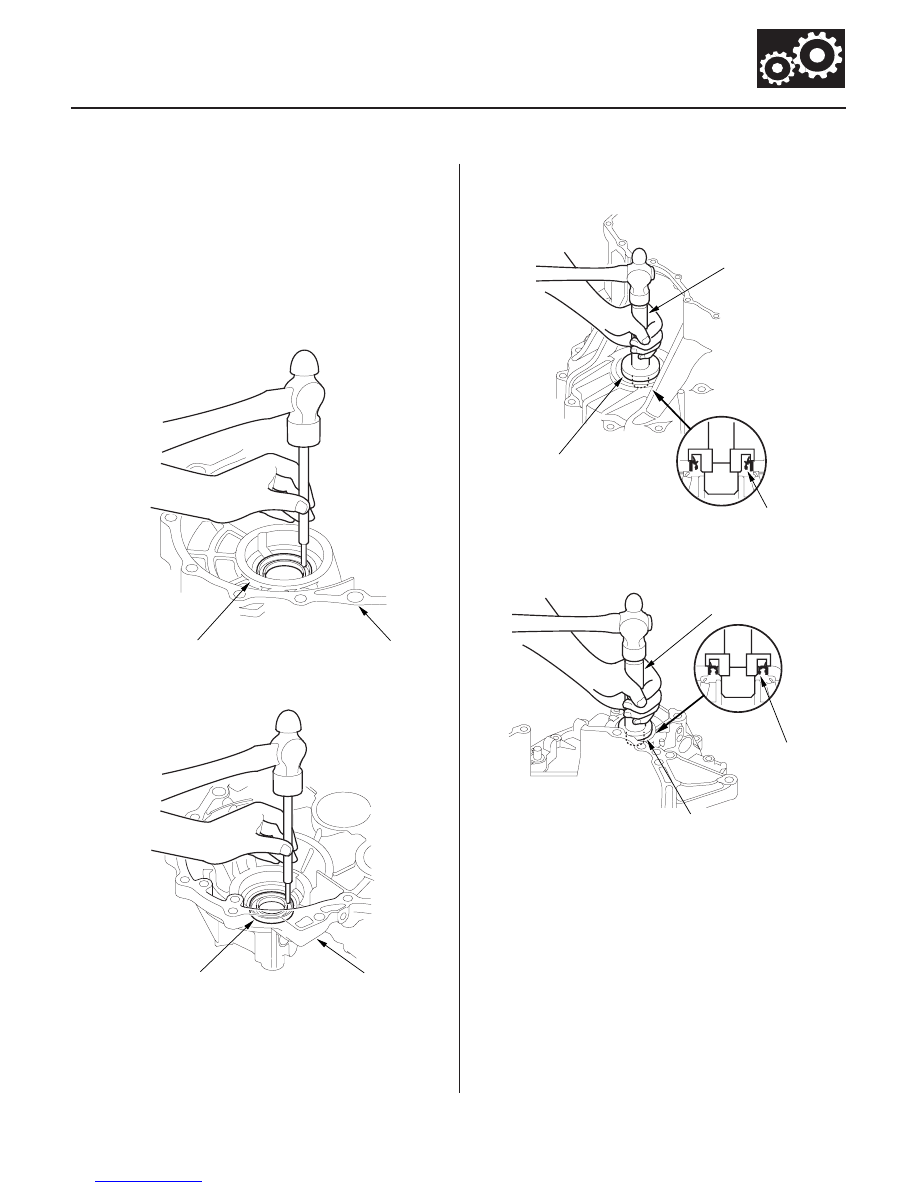

1. Remove the differential assembly.

2. Remove the oil seal (A) from the transmission

housing (B).

3. Remove the oil seal (A) from the torque converter

housing (B).

4. Install the oil seal (A) in the transmission housing

with the special tools.

5. Install the oil seal (A) in the torque converter

housing with the special tools.

03/07/29 09:46:31 61S0X050_140_0482

＊０１

＊０２

＊０３

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１６１９６０１ＫＢＡＴ００

Special Tools Required

14-480

A/T Differential

Carrier Bearing Outer Race Replacement

C

B

A

D

07749-0010000

07NAD-PX40100

B

A

C

07749-0010000

07NAD-PX40100

• Driver 07749-0010000
• Attachment, 78 x 80 mm 07NAD-PX40100

NOTE:

• Replace the bearing with a new one whenever the

outer race is replaced.

• Do not use shim(s) on the torque converter housing

side.

• Adjust preload after replacing the bearing and outer

race.

• Coat all parts with ATF during installation.

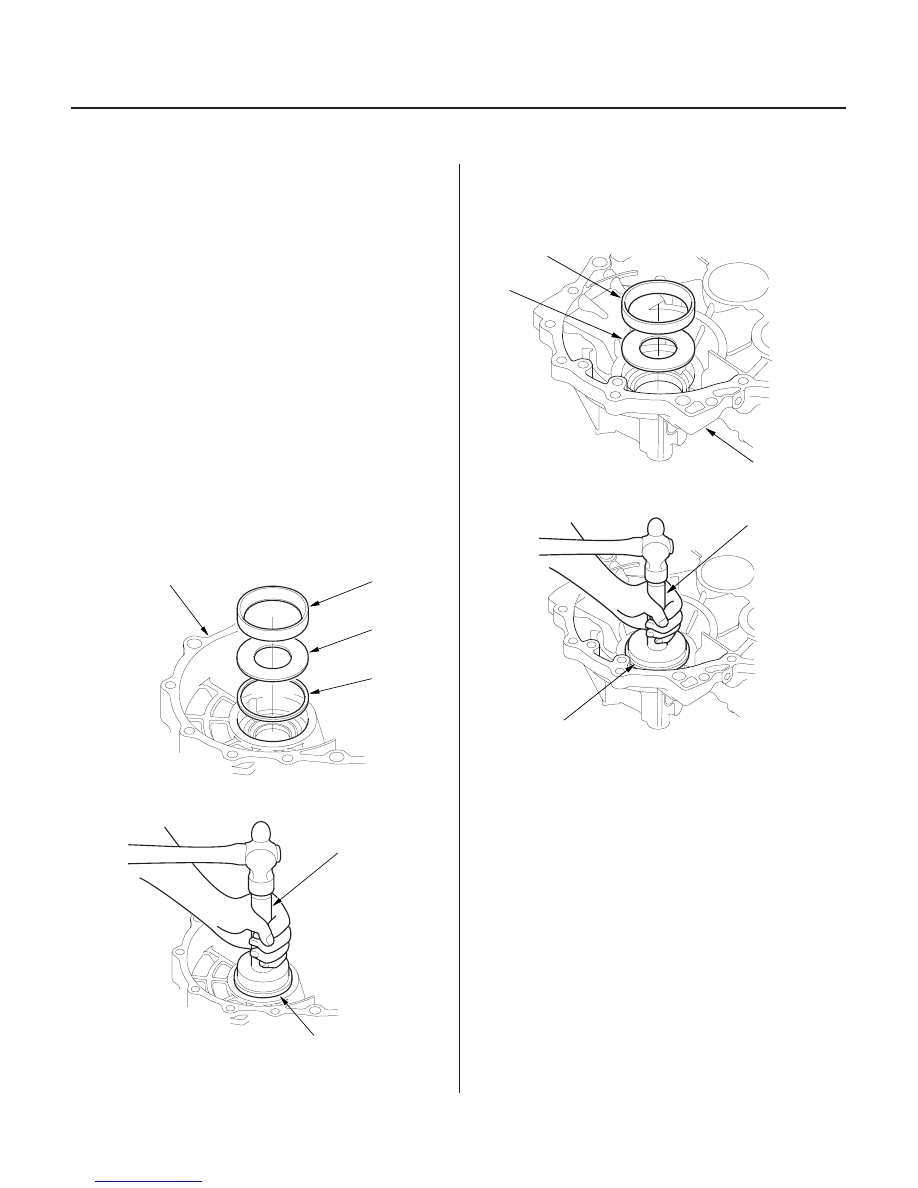

1. Remove the bearing outer race from the

transmission housing by heating the housing to
about 212°F (100°C) with a heat gun. Do not heat
the housing to more than 212°F (100°C).

2. Remove the bearing outer race from the torque

converter housing.

3. Install the thrust shim (A), thrust washer (B), and

outer race (C) in the transmission housing (D) with
the special tools.

4. Install the thrust washer (A) and outer race (B) in

the torque converter housing (C), and use the
special tools to make sure the outer race bottoms
out in the housing.

03/07/29 09:46:31 61S0X050_140_0483

＊０１

＊０２

＊０３

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１６１９６１１ＭＡＡＴ００

Special Tools Required

14-481

Carrier Bearing Preload Inspection

E

D

C

B

A

C

B

A

D

07749-0010000

07NAD-PX40100

• Driver 07749-0010000
• Attachment, 78 x 80 mm 07NAD-PX40100
• Preload inspection tool 07YAJ-S3V0100

NOTE: If the transmission housing, torque converter
housing, differential carrier, tapered roller bearing,
outer race, or thrust shim were replaced, the bearing
preload must be adjusted.

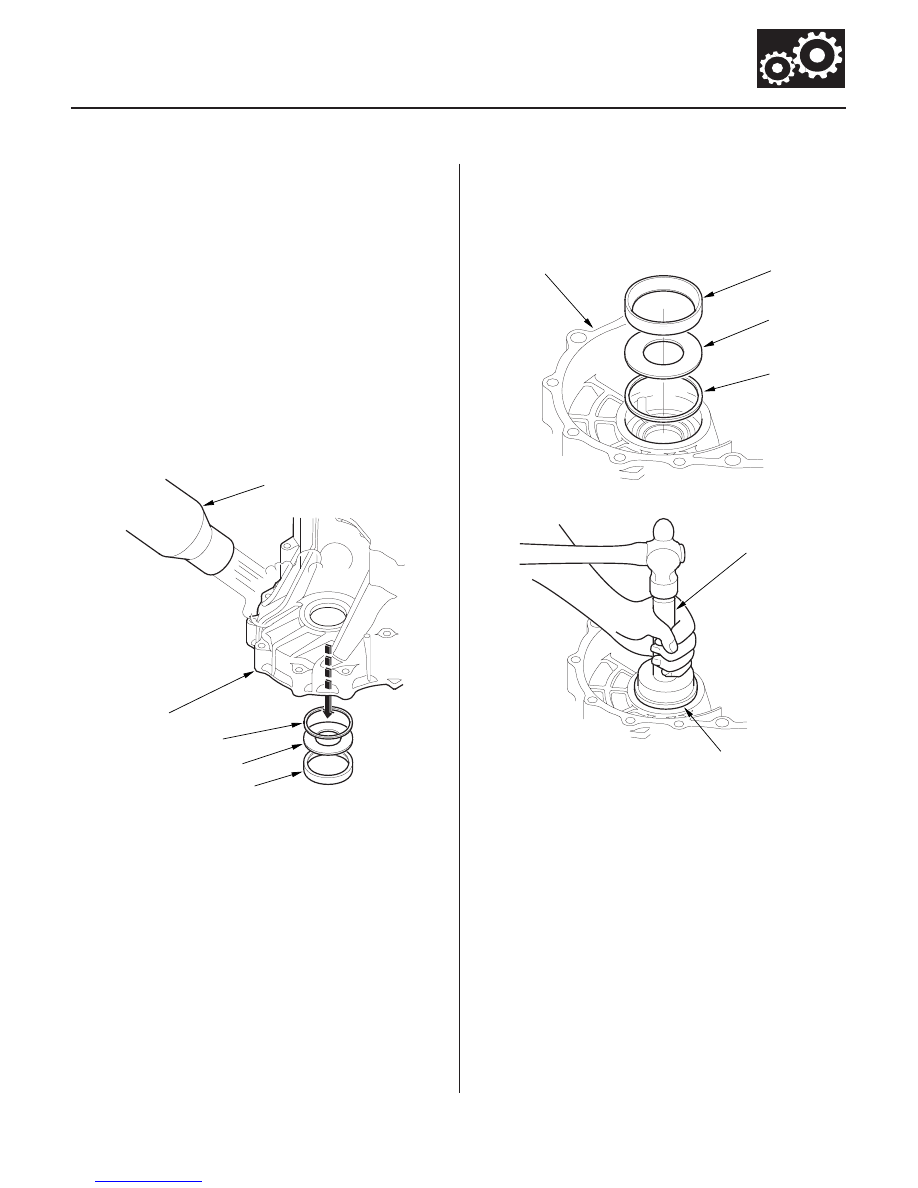

1. Remove the bearing outer race (A), thrust washer

(B), and thrust shim (C) from the transmission
housing (D) by heating the housing to about 212°F
(100°C) with a heat gun (E). Do not heat the housing
to more than of 212°F (100°C).

NOTE: Let the transmission housing cool to room
temperature before adjusting the bearing preload.

2. Replace the tapered roller bearing when the outer

race is to be replaced.

3. Do not use a shim on the torque converter housing

side.

4. Install the 81 mm thrust shim (A), thrust washer (B),

and bearing outer race (C) in the transmission
housing. If you replace the 81 mm thrust shim with
a new one, use the same thickness shim as the old
one.

5. Drive in the outer race with the special tools.

6. Check that there is no clearance between the thrust

washer, outer race, shim, and transmission
housing.

(cont’d)
