14-390

Automatic Transmission

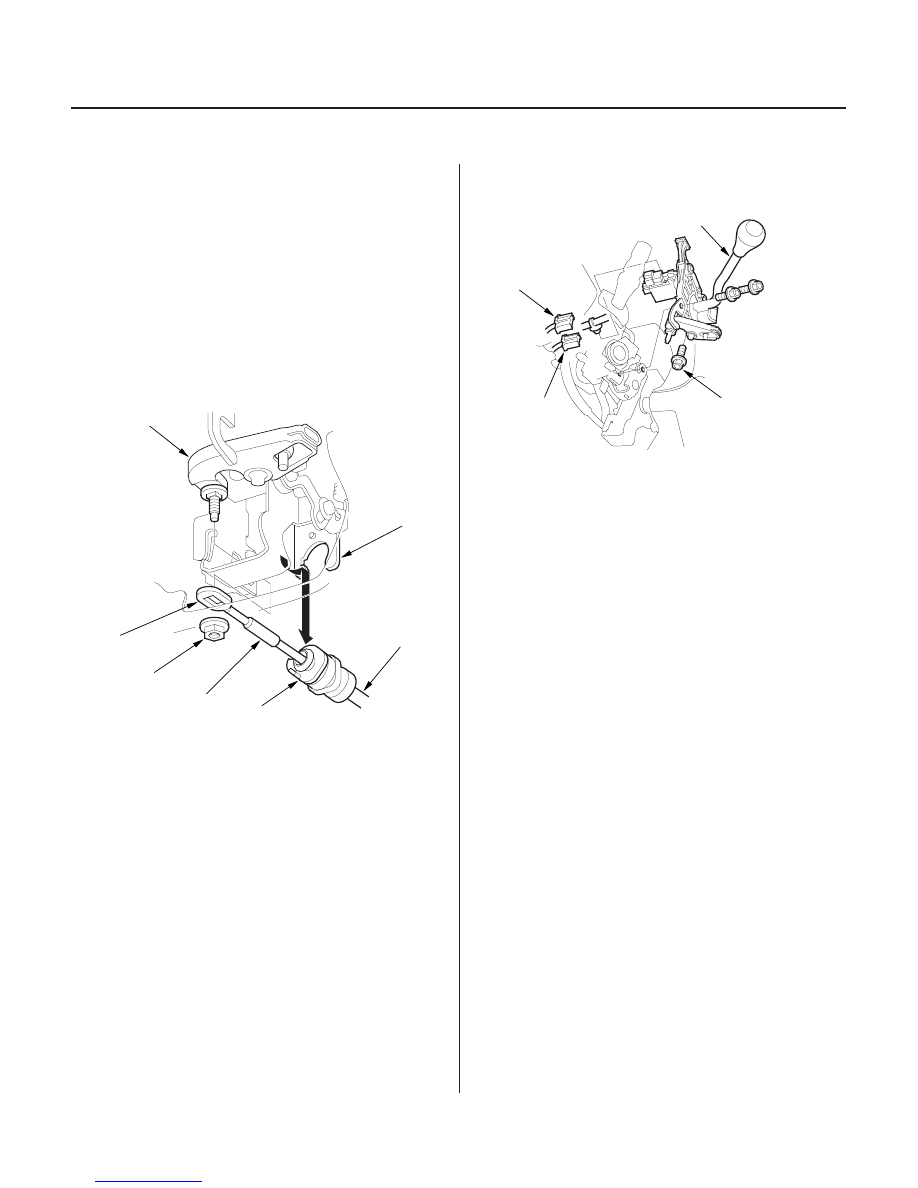

Shift Lever Removal

D

B

A

G

E

C

F

D

B

A

C

SRS components are located in this area. Review the
SRS component locations, 2002 model (see page 23-19),
2003-2004 models (see page 23-20), and the
precautions and procedures (see page 23-21) in the SRS
before performing repairs or service.

1. Remove the steering column upper and lower

covers (see page 17-25).

2. Shift the transmission into the N position.

3. Remove the nut (A) securing the shift cable end (B),

then separate the shift cable (C) from the shift lever
assembly (D).

4. Rotate the socket holder (E) on the shift cable

counterclockwise a quarter turn, then slide the
holder to remove the shift cable from the shift cable
bracket (F).

NOTE: Do not remove the shift cable by twisting
the shift cable guide (G).

5. Disconnect the shift lock solenoid connector (A)

and the park pin switch connector (B).

6. Remove the three bolts (C) securing the shift lever

assembly, then remove the shift lever assembly (D).

03/07/29 09:40:40 61S0X050_140_0393

０１

０２

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１４１２２８２ＫＣＡＴ００

14-391

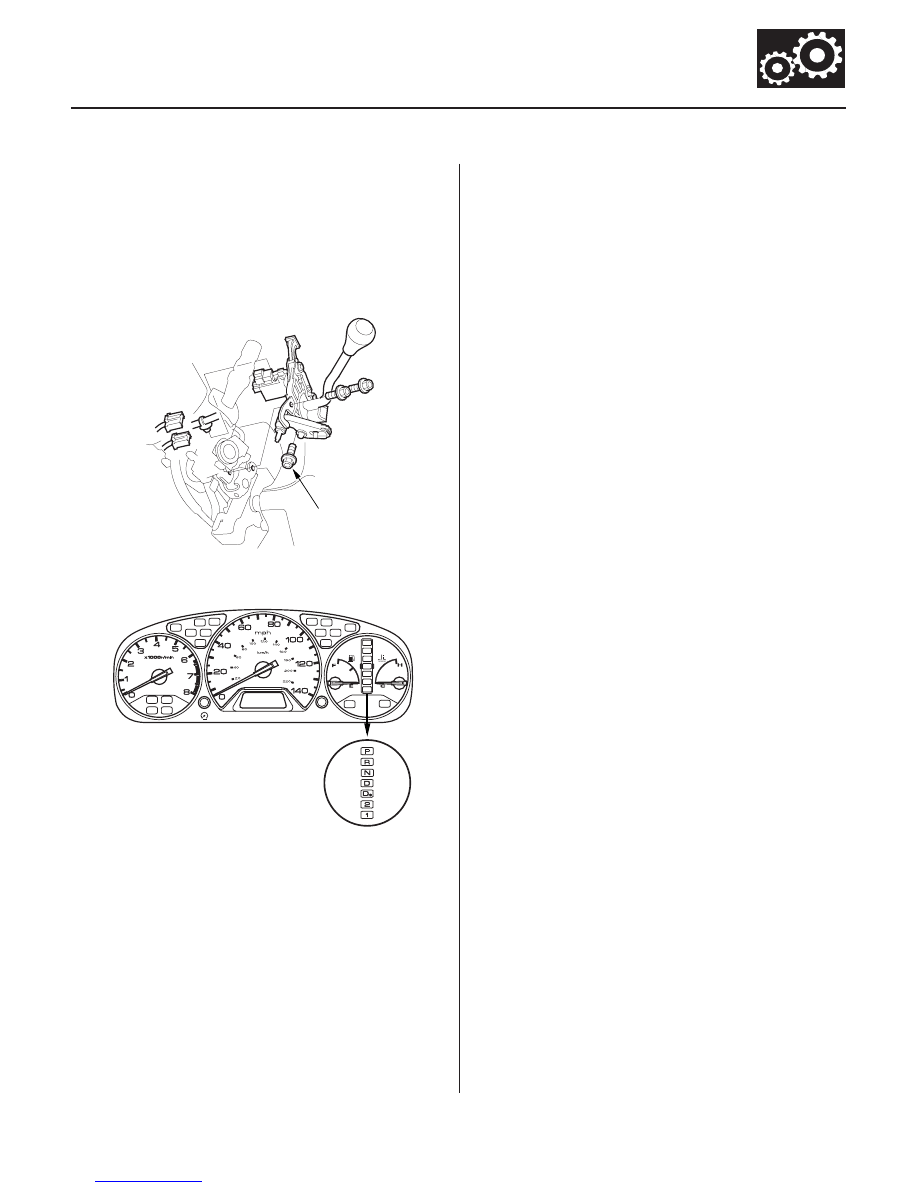

Shift Lever Installation

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

SRS components are located in this area. Review the
SRS component locations, 2002 model (see page 23-19),
2003-2004 models (see page 23-20), and the
precautions and procedures (see page 23-21) in the SRS
before performing repairs or service.

1. Install the shift lever assembly on the steering

column.

2. Turn the ignition switch ON (II), and verify that the

N position indicator comes on.

3. Install the shift cable end to the shift lever. If

necessary, adjust the shift cable (see step 5 on
page 14-395).

03/07/29 09:40:41 61S0X050_140_0394

０１

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１４１２２８２ＭＦＡＴ００

14-392

Automatic Transmission

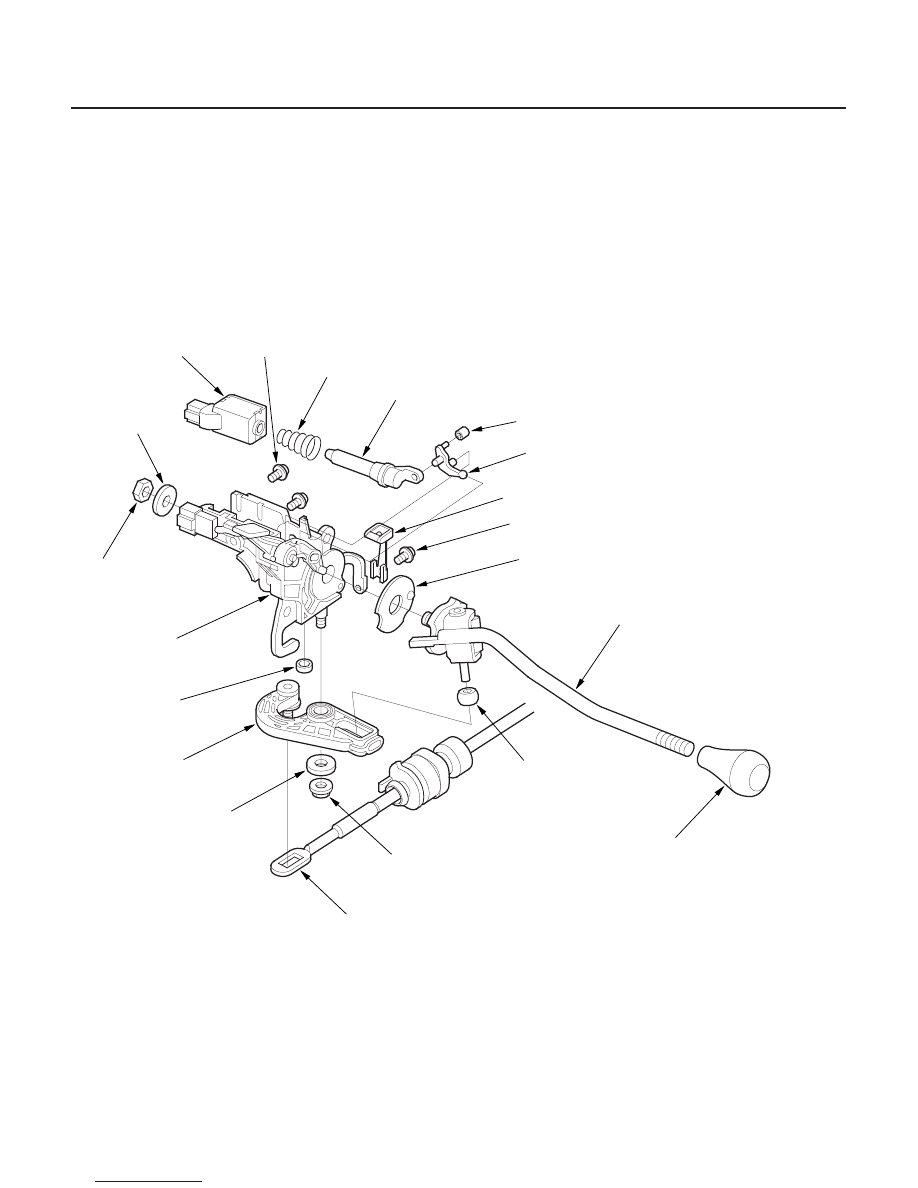

Shift Lever Disassembly/Reassembly

SHIFT LOCK
SOLENOID

SHIFT LEVER ASSEMBLY

8 x 1.25 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

WASHER

CONTROL BRACKET

CONTROL BRACKET
COLLAR

SELECT LINK

SELF-LOCKING NUT
6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

SHIFT CABLE

SHIFT LEVER BUSHING

PIVOT WASHER

4 mm SCREW
3 N·m (0.3 kgf·m, 2 lbf·ft)

DETENT SPRING

SHIFT LOCK EXTENSION

SHIFT LOCK CUSHION

SHIFT LOCK SOLENOID PLUNGER

PLUNGER SPRING

4 mm SCREW
3 N·m (0.3 kgf·m, 2 lbf·ft)

WASHER

SHIFT LEVER KNOB
9 N·m (0.9 kgf·m, 7 lbf·ft)

Apply silicone grease to these parts:

• Sliding surfaces on the detent plate.
• Sliding area on shift lever and control bracket.
• Movable parts of the shift lock mechanism.
• Select link and shift lever contacting area.
• Select link and control bracket contacting area.
• One side of washer opposite of the self-locking nut.
• Pivot washer.
• Shift lever bushing.

03/07/29 09:40:42 61S0X050_140_0395

０１

０２

０３

Ｓ０Ｘ４ＡＡ１Ｅ１０４１１４１２２８１ＫＢＡＴ００

14-393

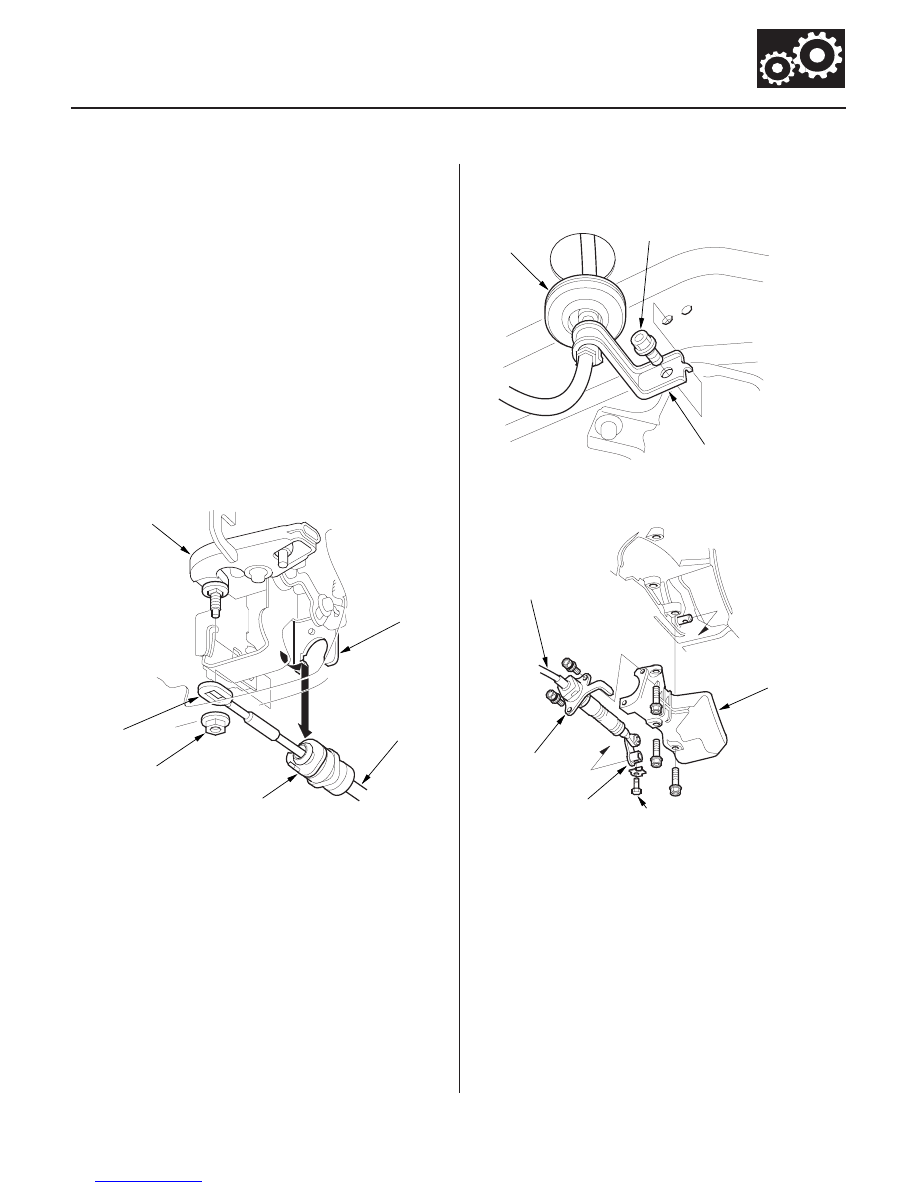

Shift Cable Replacement

D

B

A

E

C

F

B

A

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

B

C

D

E

SRS components are located in this area. Review the
SRS component locations, 2002 model (see page 23-19),
2003-2004 models (see page 23-20), and the
precautions and procedures (see page 23-21) in the SRS
before performing repairs or service.

1. Raise the front of the vehicle, and make sure it is

securely supported.

2. Set the parking brake, and block the rear wheels

securely.

3. Remove the steering column covers

(see page 17-25).

4. Shift the transmission into the N position.

5. Remove the nut (A) securing the shift cable end (B),

then separate the shift cable (C) from the shift lever
assembly (D).

6. Rotate the socket holder (E) on the shift cable

counterclockwise a quarter turn, then slide the
holder to remove the shift cable from the shift cable
bracket (F).

7. Remove the shift cable guide bracket (A) and

grommet (B).

8. Remove the bolts securing the shift cable holder (A),

then remove the shift cable cover (B).

9. Remove the lock bolt (C) securing the control lever

(D), then remove the shift cable (E) with the control
lever.

(cont’d)
